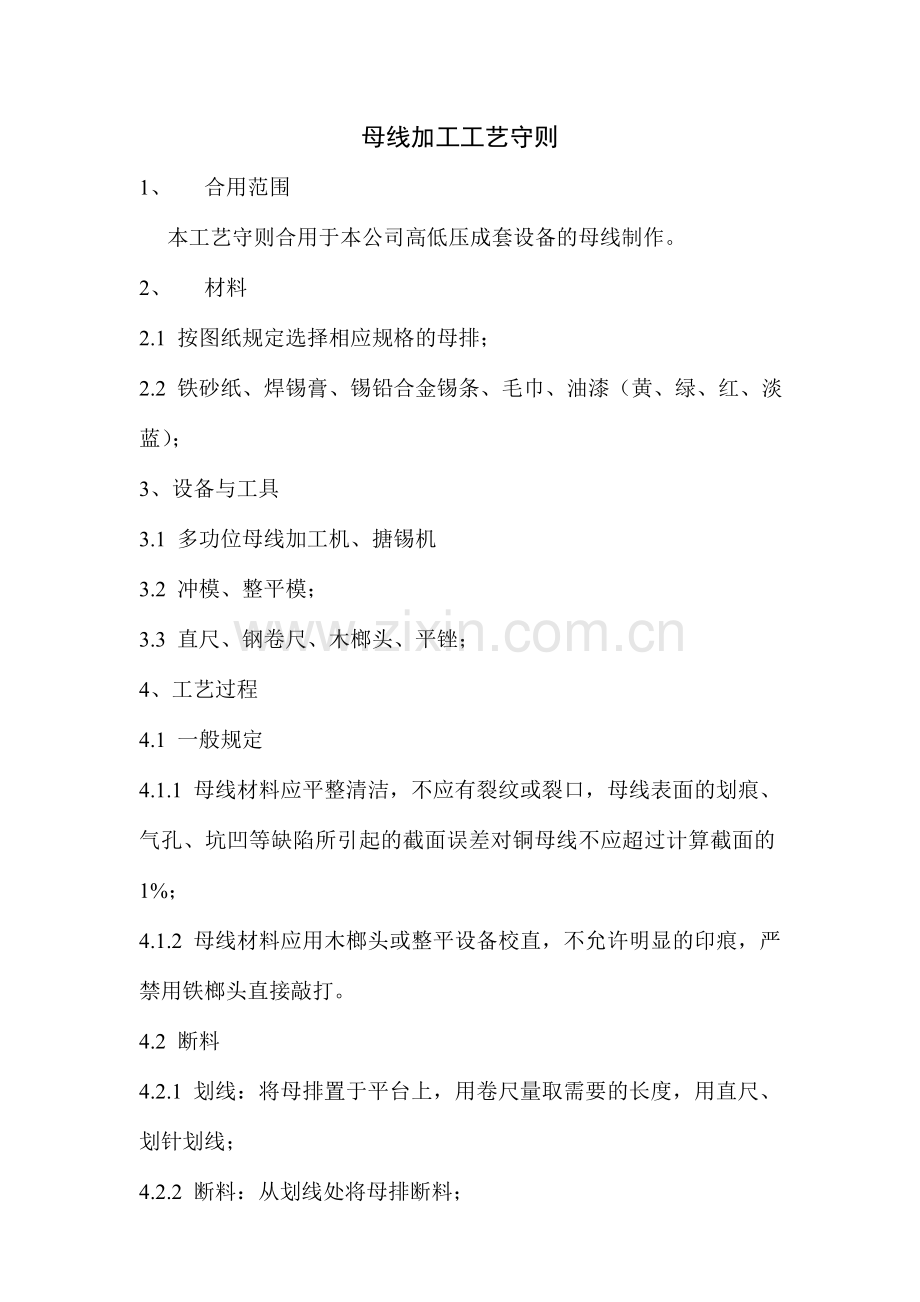

母线加工工艺守则
1、 合用范围
本工艺守则合用于本公司高低压成套设备的母线制作。
2、 材料
2.1 按图纸规定选择相应规格的母排；
2.2 铁砂纸、焊锡膏、锡铅合金锡条、毛巾、油漆（黄、绿、红、淡蓝）；
3、设备与工具
3.1 多功位母线加工机、搪锡机
3.2 冲模、整平模；
3.3 直尺、钢卷尺、木榔头、平锉；
4、工艺过程
4.1 一般规定
4.1.1 母线材料应平整清洁，不应有裂纹或裂口，母线表面的划痕、气孔、坑凹等缺陷所引起的截面误差对铜母线不应超过计算截面的1%；
4.1.2 母线材料应用木榔头或整平设备校直，不允许明显的印痕，严禁用铁榔头直接敲打。
4.2 断料
4.2.1 划线：将母排置于平台上，用卷尺量取需要的长度，用直尺、划针划线；
4.2.2 断料：从划线处将母排断料；

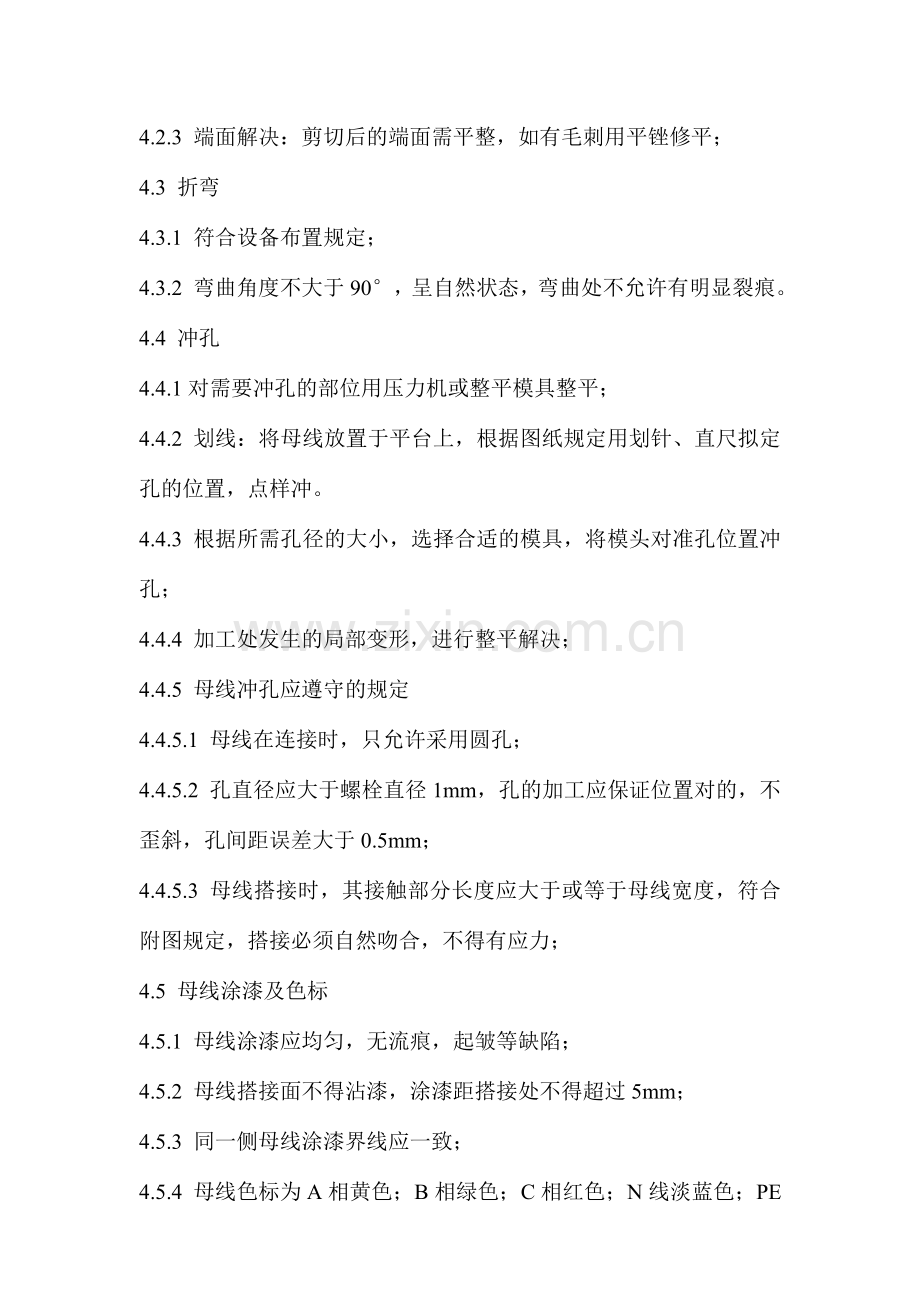

4.2.3 端面解决：剪切后的端面需平整，如有毛刺用平锉修平；
4.3 折弯
4.3.1 符合设备布置规定；
4.3.2 弯曲角度不大于90°，呈自然状态，弯曲处不允许有明显裂痕。
4.4 冲孔
4.4.1对需要冲孔的部位用压力机或整平模具整平；
4.4.2 划线：将母线放置于平台上，根据图纸规定用划针、直尺拟定孔的位置，点样冲。
4.4.3 根据所需孔径的大小，选择合适的模具，将模头对准孔位置冲孔；
4.4.4 加工处发生的局部变形，进行整平解决；
4.4.5 母线冲孔应遵守的规定
4.4.5.1 母线在连接时，只允许采用圆孔；
4.4.5.2 孔直径应大于螺栓直径1mm，孔的加工应保证位置对的，不歪斜，孔间距误差大于0.5mm；
4.4.5.3 母线搭接时，其接触部分长度应大于或等于母线宽度，符合附图规定，搭接必须自然吻合，不得有应力；
4.5 母线涂漆及色标
4.5.1 母线涂漆应均匀，无流痕，起皱等缺陷；
4.5.2 母线搭接面不得沾漆，涂漆距搭接处不得超过5mm；
4.5.3 同一侧母线涂漆界线应一致；
4.5.4 母线色标为A相黄色；B相绿色；C相红色；N线淡蓝色；PE线黄绿双色。
4.5.5 母线相序排列从正面观测，应符合表1规定
表一
相 别
颜色
母线安装互相位置
垂直排列
水平排列
引下线
A
黄
上
远
左
B
绿
中
中
中
C
红
下
近
右
N
淡蓝
最下
最近
最右
PE
黄绿双色

5、安全操作及注意事项
5.1 防止触电事故；
5.2 按照母线加工机操作规程进行操作；
5.3 制作场地及设备保持清洁，加工过的母排必须上货架，且应有防护措施，以免母排损伤及污染。

表2：母线搭接型式及使用的螺栓规格

搭接形式
类别
序号
连接尺寸（mm）
钻孔Φ（mm）
个数
螺栓规格
b
a
b1
b2

直
线
连
接
1
120
120

21
4
M20
2
100
100

17
4
M17
3
80
80

13
4
M12
4
60
60

11
4
M10
5
50
50

9
4
M8
6
45
45

9
4
M8

直
线
连
接
7
40
40

13
2
M12
8
30
30

11
2
M10
9
25
25

9
2
M8

垂

直

连

接
10

120
120
21
4
M20
11

120
100-80
17
4
M16
12

120
60
13
4
M12
13

100
100-80
17
4
M16
14

80
80-60
13
4
M12
15

60
60-50
11
4
M10
16

50
50
9
4
M8
17

45
45
9
4
M8

垂

直

连

接
18

120
50-40
17
2
M16
19

100
60-40
17
2
M16
20

80
60-40
15
2
M14
21

60
50-40
13
2
M12
22

50
40
11
2
M10
23

60
30-25
11
2
M10
24

50
30-25
9
2
M8

搭接形式
类别
序号
连接尺寸（mm）
钻孔Φ（mm）
个数
螺栓规格
b
a
b1
b2

垂

直

连

接
25

60
120
30-25
11
2
M10
26

50
100
30-25
9
2
M8
27

50
80
30-25
9
2
M8

垂

直

连

接
28

40
40-30
13
1
M12
28

40
25
11
1
M10
30

30
30-25
11
1
M10
31

25
25
9
1
M8
