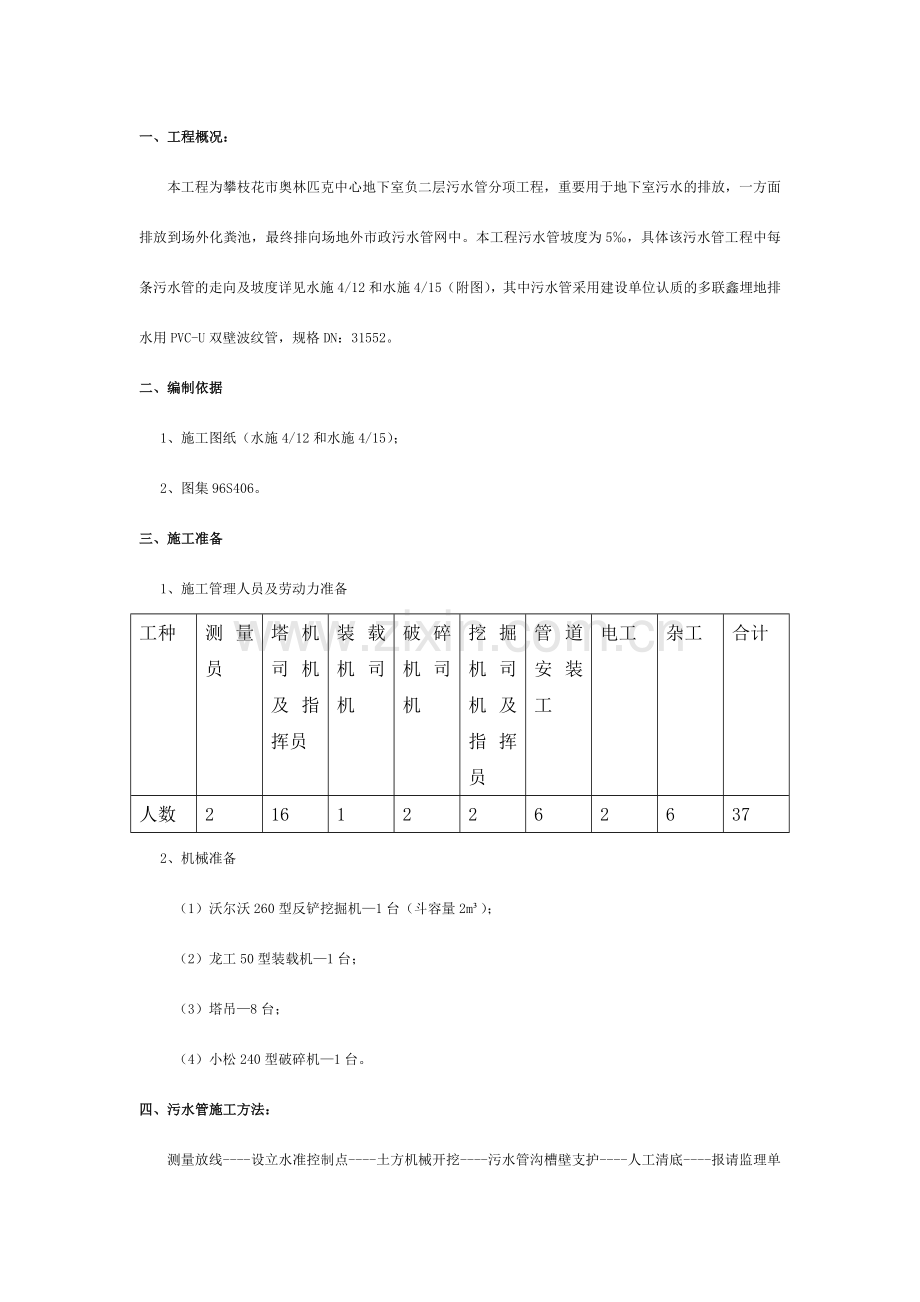

一、工程概况：
本工程为攀枝花市奥林匹克中心地下室负二层污水管分项工程，重要用于地下室污水的排放，一方面排放到场外化粪池，最终排向场地外市政污水管网中。本工程污水管坡度为5‰，具体该污水管工程中每条污水管的走向及坡度详见水施4/12和水施4/15（附图），其中污水管采用建设单位认质的多联鑫埋地排水用PVC-U双壁波纹管，规格DN：31552。
二、编制依据
1、施工图纸（水施4/12和水施4/15）；
2、图集96S406。
三、施工准备
1、施工管理人员及劳动力准备
工种
测量员
塔机司机及指挥员
装载机司机
破碎机司机
挖掘机司机及指挥员
管道安装工
电工
杂工
合计
人数
2
16
1
2
2
6
2
6
37
2、机械准备
（1）沃尔沃260型反铲挖掘机—1台（斗容量2m³）；
（2）龙工50型装载机—1台；
（3）塔吊—8台；
（4）小松240型破碎机—1台。
四、污水管施工方法：
测量放线----设立水准控制点----土方机械开挖----污水管沟槽壁支护----人工清底----报请监理单位进行隐蔽验收----铺设粗砂垫层（100mm厚）----铺设固定D=300污水管----污水管闭水实验----报请监理单位进行隐蔽验收----回填粗砂（第一层）----回填土（第二层）人工夯实。
(一) 污水管土建做法详附图(污水管土方开挖底边尺寸为700mm)
注：污水管基底标高以实际抄测为准。

(二)盲沟渗排水管做法（附图）

五、污水管施工技术规定
1.测量放线：按照图纸规定，规定测量人员将地下污水管的边线、控制线放出来（见地下二层给排水平面图）。
2.设立水准控制点：测量人员在地下污水管周边设立标高控制点，控制点规定设立明显便于运用。水准点设立好后需要进行保护，设立明显标志以免破坏。水准点应设立在污水管检查井管道入口处。
3.土方机械开挖：放线及水准控制点设立好了以后，开始进行地下污水管的土方开挖，土方机械开挖采用沃尔沃260型反铲挖掘机进行污水管开挖，当碰到坚硬岩石无法用挖掘机下挖时，就采用小松240型破碎机进行破碎施工，由于开挖深度较大，土方开挖规定采用1:0.3的放坡系数进行开挖。机械开挖过程中，标高控制人员需随时控制污水管沟槽底部开挖坡度，根据施工图纸，本工程污水管坡度为 5‰，具体每段污水管坡度详见水施4/12和水施4/15。土方挖至设计标高之上30cm时采用人工清底的方式挖土至设计标高，然后立即报请监理单位进行隐蔽验收。开挖出的土方规定至少距离坑边2m以上，避免荷载过大导致坑壁塌方。
4．污水管沟槽壁支护：由于污水管成品必须保证在地下室负二层地梁以下，因此污水管实际开挖深度很深且在机械开挖完毕之后需对沟槽壁进行人工夯实并且采用支护措施，防止沟槽壁土方坍塌。具体沟槽壁支护措施如下图：

5. 报请监理、建设单位隐蔽验收，而后铺设100mm厚砂垫层：铺设砂垫层之前需测量出坡度控制线，铺设砂垫层则齐平坡度控制线。
6.铺设固定污水管：污水管采用建设单位认质的多联鑫埋地排水用PVC-U双壁波纹管，规格DN：31552。
7．污水管闭水实验：（1）实验条件对于污水管道，按照市政施工规程规定，必须在回填前做闭水实验。闭水实验前，施工现场应具有以下条件：
　　1）管道及检查井的外观质量及“量测”检查均已合格；
　　2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下游管堵设立放水管和截门，管堵经核算可以承受压力；
　　3）现场的水源满足闭水需要，不影响其它用水；
4）选好排放水的位置，不得影响周边环境。
（2）在具有了闭水条件后，即可进行管道闭水实验。实验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段实验以节约用水。实验各阶段说明如下：
　　1）注水浸泡：闭水实验的水位，应灌至接近上游井口高度。注水过程应检查管堵、管道、井身，无漏水和严重渗水，在浸泡管和井1～2天进行闭水实验；
　　2）闭水实验：将水灌至规定的水位，开始记录，对渗水量的测定期间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格；
　　3）实验渗水量计算：渗水量实验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）*（1000/L）；
　　式中Q---每km管道每d的渗水量 ；
　　q---闭水管道30分钟的渗水量；
　　L---闭水管段长度 ；
　　当Q≤允许渗水量时，实验即为合格。
8.报请监理、建设单位隐蔽验收：在污水管铺设固定以后，需立即报请监理、建设单位隐蔽验收，经验收合格批准隐蔽之后才干进入下一道工序施工。
9.回填粗砂：回填粗砂采用塔机吊装砂人工配合铺砂进行回填，回填过程中必须对污水管成品进行保护。
10.土方回填、人工夯实：土方回填采用龙工50型装载机进行回填，回填过程中必须对污水管成品进行保护，回填完毕之后采用人工进行夯实。
六、质量规定：
1、污水管土方开挖前必须保证污水管走向定位放线准确无误，污水管土方开挖过程中必须保证污水管开挖深度，即污水管成品标高完全位于地下室负二层地梁底标高以下，还必须根据施工图纸对污水管坡度进行精确控制；
2、污水管砂垫层铺设完毕面坡度必须是设计图纸设计的坡度；
3、污水管铺设固定完毕以后必须对其坡度进行检查，其坡度必须满足设计规定；
4、土方回填必须满足设计规定，压实系数不应小于0.94；
5、在所有施工工序施工过程中，必须定人、定期间、定岗位对每道工序的施工质量进行全面检查，各道工序质量自检必须合格。
七、安全技术措施
1、随着污水管的开挖，及时沿污水管沟槽两边用钢管及挂三角小旗绳围护，刷醒目的志和悬挂警示标志牌。
2、在施工区域，为减轻坑壁荷载，避免滑坡，污水管沟槽两边 4米以内严禁停放各种机具，保证机械设备安全。
3、大型机械进入场区作业，必须对机械进行验收，作业人员必须有上岗证，并按操作规程进行作业。
4、作业人员上下污水管沟槽工作时，必须设立作业人员上下的专用梯道，不得任意攀登、蹦跳，防止发生意外伤害。
5、污水管沟槽周边做到施工便道畅通，安全警示标牌设立明显，危险地段夜间灯光充足，在施工区域作业采用措施，做好防噪、防污 的环境保护工作，晚上或雾天应设立红灯警示，安全警示牌，污水管施工完毕后及时回填土。
6、挖掘机设专人指挥，在挖掘机杆旋转半径内不允许进行其它作业，现场施工人员必须戴安全帽。

成都市第三建筑工程公司
年 月 日
