沈阳警官培训中心砖砌体工程施工方案.doc

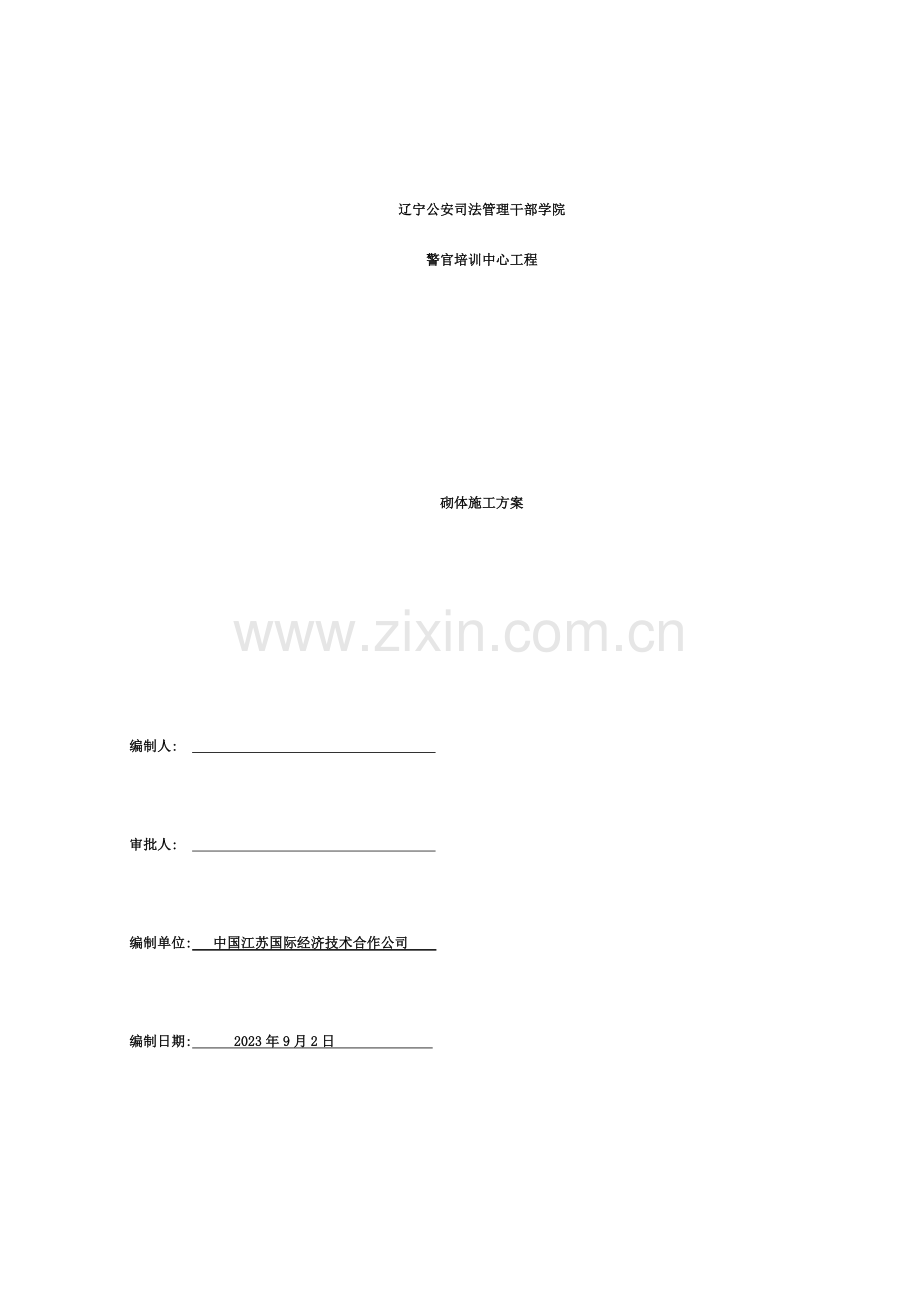

辽宁公安司法管理干部学院
警官培训中心工程

砌体施工方案

编制人:

审批人:

编制单位: 中国江苏国际经济技术合作公司

编制日期: 2023年9月2日

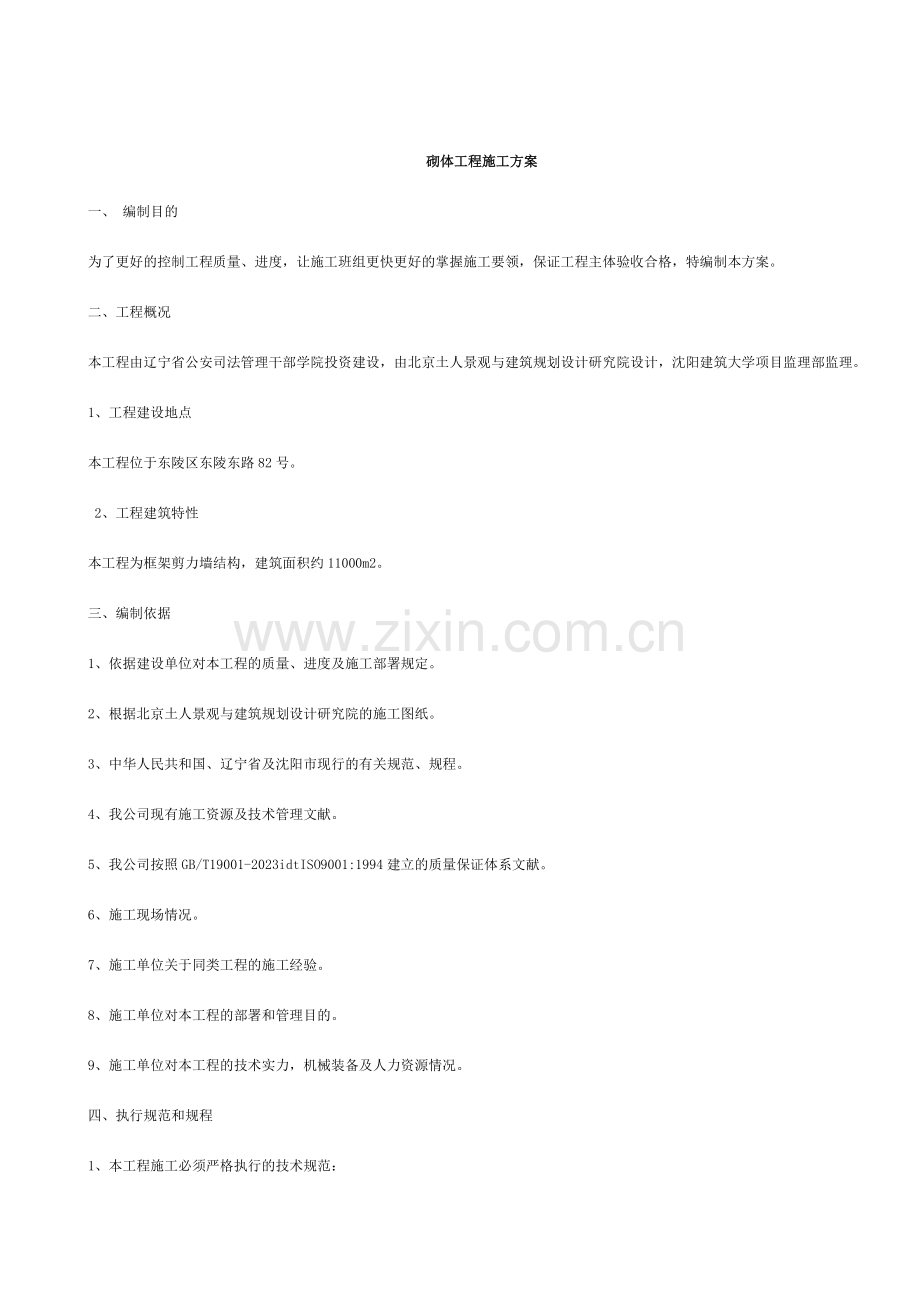

砌体工程施工方案
一、 编制目的
为了更好的控制工程质量、进度，让施工班组更快更好的掌握施工要领，保证工程主体验收合格，特编制本方案。
二、工程概况
本工程由辽宁省公安司法管理干部学院投资建设，由北京土人景观与建筑规划设计研究院设计，沈阳建筑大学项目监理部监理。
1、工程建设地点
本工程位于东陵区东陵东路82号。
2、工程建筑特性
本工程为框架剪力墙结构，建筑面积约11000m2。
三、编制依据
1、依据建设单位对本工程的质量、进度及施工部署规定。
2、根据北京土人景观与建筑规划设计研究院的施工图纸。
3、中华人民共和国、辽宁省及沈阳市现行的有关规范、规程。
4、我公司现有施工资源及技术管理文献。
5、我公司按照GB/T19001-2023idtISO9001:1994建立的质量保证体系文献。
6、施工现场情况。
7、施工单位关于同类工程的施工经验。
8、施工单位对本工程的部署和管理目的。
9、施工单位对本工程的技术实力，机械装备及人力资源情况。
四、执行规范和规程
1、本工程施工必须严格执行的技术规范：
执行建设部《工程建设标准强制性条文》（房屋建筑部分）的告知和建设部令《实行工程建设强制性标准监督规定》的告知。
建设工程项目管理规范 GB/T50326-2023
混凝土结构施工图平面整体表达方法制图规则和构造详图 03G101-1
2、砌筑工程
砌体工程施工及验收规范 GB50203-2023
砌筑工程施工工艺操作规范 JGJ137-2023
针对本工程的结构和特点，为提高工程质量，特制定以下方案：
五、施工准备
（一）、材料准备
（1）、水泥进场使用前应分批对其强度安定性进行检测。检查批以同一编号的200T为一批。对在施工中进场超过三个月的水泥需做二次复检，并按检查结果使用。
（2）、砌筑用砂不得具有害杂物，砂浆用砂含泥量不得超过5%，本工程采用河砂，同一批量600T为一检查批。使用前应过筛，清除杂物。
（3）、进场的九五砖、多孔砖，均按规定以15万块为一检查批。砖在砌筑前24小时浇水湿润，水渍达2公分为宜，太湿不易施工，太干吸取砂浆水分，使水泥水化不充足，导致砂浆强度不达标。
（4）、根据图纸设计规定，做好砂浆强度的级配比，并用白板笔写好配合比挂在搅拌机醒目处。
（二）机具准备
1、搅拌机按施工现场平面图合理布置。
2、瓦刀、靠尺（托线板）、皮数杆、砂浆桶、施工线及线锤等。
（三）、现场准备
（1）龙门板：在房屋四周的轴线位置上做好，板上标好标高，防止偏位和定位不准。
（2）皮数杆：用5*5公分的方木上画好砖的皮数、灰缝的厚度。砌墙前都应做好皮数杆，作为砌筑标高及各种预留洞口和墙体拉结筋等的重要依据。
基础部分的皮数杆，标明基础砌体部分的皮数、基底标高、顶标高等。±0.000以上墙体皮数杆按层高来拟定皮数、门窗等位置。皮数杆做好后放置在墙的转角、墙的交接处等部位。
六、墙身砌筑
1、撂底
在基础或楼层上弹出墙的轴线、分线，划出门窗洞口尺寸线。砌筑前按墙身线进行摆砖。
2、盘角
砌砖时先砌清角，然后从墙角处拉好准线，再按准线砌中间的墙。砌墙角时选用规格好的砖砌，用“七分头”搭接错缝。为保证大角垂直，在砌上四五皮后，用线锤将其校正垂直，并作好以后上引直线的依据。时刻用皮数杆，检查砌体的标高和皮数。
3、门窗洞口的砌筑
为方便以后安装门框，洞口两侧预留1.5公分左右的空隙,砌筑时预埋砼砖，为每边3-4块，洞口两边采用吊线砌筑,严禁偏斜，严格保持洞顶标高一致,上下层洞口对齐，在楼层中砌筑时，当现浇板不平，灰缝超过1.2cm时，用细石砼找平，使其满足皮数杆规定后方可砌筑。砌筑内墙应复核所弹轴线和墙身线，内外墙交圈，并与皮数杆相等。
七、砌体砌筑要点
砌筑墙体，灰缝应横平竖直，墙面平整，留洞位置准确，墙体垂直。
（1）、砌筑前应按设计尺寸弹出墙轴线，边线及门窗洞等控制线，排出灰缝宽度，拟定组砌办法，设立皮数杆。
（2）、施工质量控制等级根据设计工程类型，按《砌体工程施工质量验收规范》GB50203-2023中B级进行控制，采用“三一”砌砖法。
（3）、柱与墙体的连接处应砌成马牙槎，从每层柱脚开始，先退后进，每一马牙槎沿高度方向的尺寸不宜超过300mm，并应保证柱底和浇注段的下端为大断面。按设计规定留置水平拉结筋，伸出的拉结筋在施工中不得任意反复弯折，如歪斜、弯曲，在浇注砼之前，应校正并绑扎牢固。
（4）、砌墙时，在各层柱的底部以及该层二次浇灌段的下端位置留出2皮砖洞眼，供清除模板内杂物用，清除完毕立即封闭洞眼。
（5）、砌体水平灰缝的砂浆饱满度不得小于80％。
八、砌体质量标准
（1）、龄期为28天、标准养护的同强度等级砂浆试块的平均抗压强度不得低于设计值。
（2）、砌体组砌、排列方法应对的，竖向不应有通缝，转角处和交接处的斜槎应通顺、密实。
（3）、墙面应保持清洁，勾缝密实，深浅一致，横竖缝交接处应平整。
（4）、预埋件、预留孔洞的位置应符合设计规定。
（5）、砌体的允许偏差和外观质量标准应符合下表规定:
项 次
项 目
允许偏差（mm）
检 验 方 法
1
砌体厚度
4
用尺量
2
基础顶面或楼面标高
15
用水平仪、经纬仪复查或检查施工记录
3
轴线位移
5
4
墙 面
垂直度
每层
5
用吊线法检查
全高
10
用经纬仪或吊线尺检查
5
水平灰缝平直度（10m以内）
7
灰缝上口处拉线或用尺检查
6
表面平整度
6
用2m靠尺和塞尺检查

九、施工质量保证措施
（1）、由专职质量检查员及时检查，及时验收评估。
（2）、现场合用磅秤应计量准确，并派专人定期检查。
（3）、外墙转角处严禁留直槎。
（4）、立皮数杆要保持标高一致，盘脚时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松、一层线紧，出现灰缝大小不匀。
（5）、墙体拉结筋按设计和规范规定放入，不得漏放。
十、试块
本工程按每层楼面做砂浆试块一组，在施工中现场监理随机抽取物料做试块。

中国江苏国际经济技术合作公司
辽宁省公安司法管理干部学院
