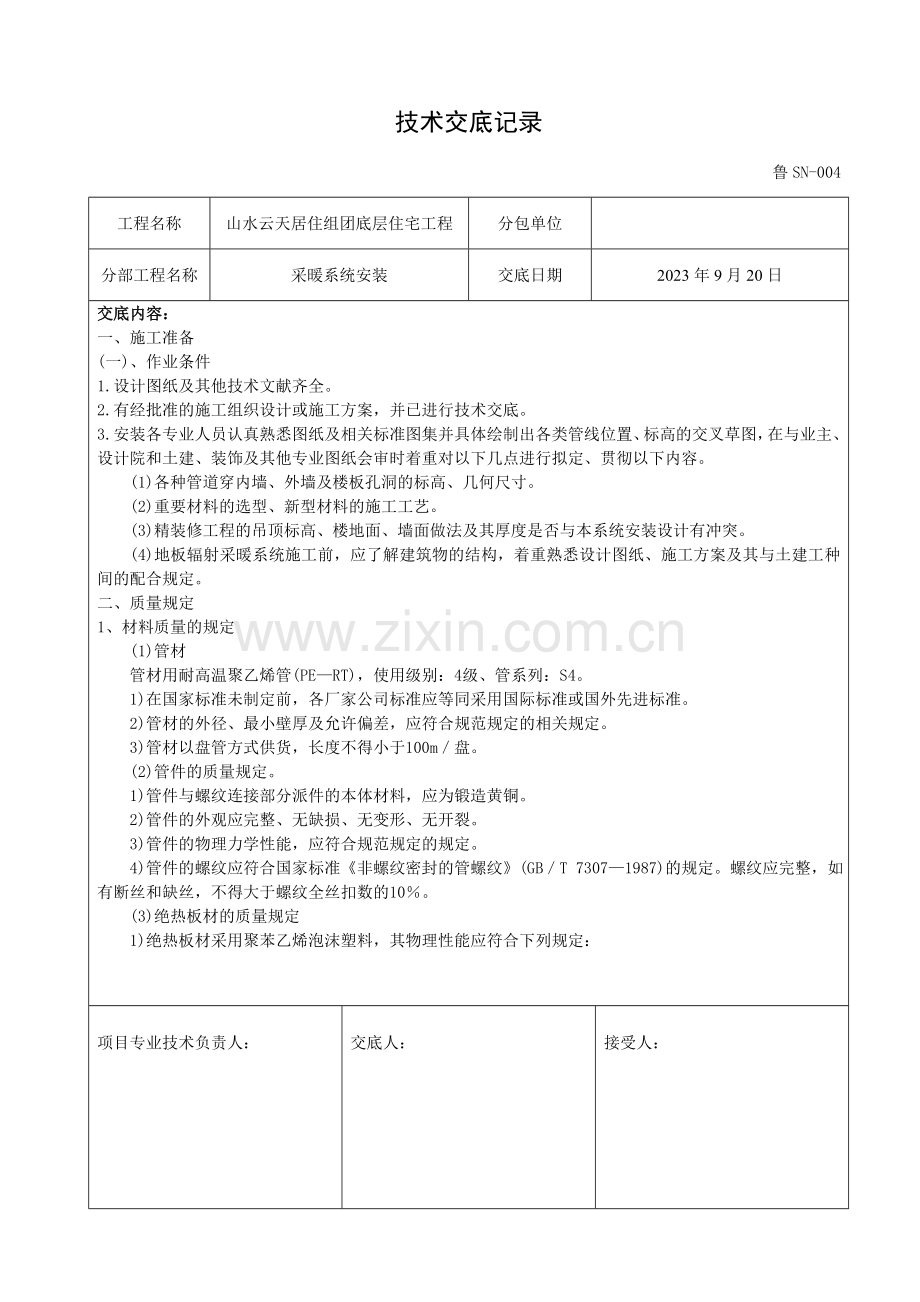

技术交底记录鲁SN-004工程名称山水云天居住组团底层住宅工程分包单位分部工程名称采暖系统安装交底日期2023年9月20日交底内容：一、施工准备(一)、作业条件1.设计图纸及其他技术文献齐全。2.有经批准的施工组织设计或施工方案，并已进行技术交底。3.安装各专业人员认真熟悉图纸及相关标准图集并具体绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行拟定、贯彻以下内容。 (1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。 (2)重要材料的选型、新型材料的施工工艺。 (3)精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。(4)地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合规定。二、质量规定1、材料质量的规定 (1)管材管材用耐高温聚乙烯管(PERT)，使用级别：4级、管系列：S4。1)在国家标准未制定前，各厂家公司标准应等同采用国际标准或国外先进标准。 2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关规定。3)管材以盘管方式供货，长度不得小于100m盘。(2)管件的质量规定。 1)管件与螺纹连接部分派件的本体材料，应为锻造黄铜。 2)管件的外观应完整、无缺损、无变形、无开裂。3)管件的物理力学性能，应符合规范规定的规定。 4)管件的螺纹应符合国家标准非螺纹密封的管螺纹(GBT 73071987)的规定。螺纹应完整，如有断丝和缺丝，不得大于螺纹全丝扣数的10。(3) 绝热板材的质量规定 1)绝热板材采用聚苯乙烯泡沫塑料，其物理性能应符合下列规定：项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术交底记录鲁SN-004工程名称山水云天居住组团底层住宅工程分包单位分部工程名称采暖系统安装交底日期2023年9月20日交底内容：密度不应小于20kgm。 导热系数不应大于O.05W(m.K)。 压缩应力不应小于lOOkPa。 吸水率不应大于4。 氧指数不应小于32。注：当采用其他绝热材料时，除密度外的其他物理性能应满足上述规定。 2)为增强绝热板材的整体强度，并便于安装和固定加热管，对绝热板材表面可分别作如下解决。 敷有真空镀铝聚脂薄膜面层。 敷有玻璃布基铝箔面层。铺设低碳钢丝网。三、操作工艺施工准备材料准备安装分水器连接主管铺设保温层、边界膨胀带铺设反射铝箔层铺设盘管连接分水器根据施工图进行埋地管材铺设设立过门伸缩缝中间验收（一次水压实验）细石混凝土填充层施工竣工验收（二次水压实验）运营调试1、楼地面基层清理凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面规定。在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。2、聚苯板保温层施工。1）在找平层上铺设2cm厚聚苯保温板，板缝处用胶粘贴牢固，在地暖保温层上铺设铝箔纸或粘一层带坐标分格线的复合镀铝聚脂膜，保温层要铺设平整。房间周边边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。2）房间面积过大时，以6000mm *6000mm为方格留伸缩缝，缝宽10mm。伸缩缝处，用厚度10mm绝热板立放，高度与细石混凝土层平齐。3）门、过口处要增长伸缩缝。项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术交底记录鲁SN-004工程名称山水云天居住组团底层住宅工程分包单位分部工程名称采暖系统安装交底日期2023年9月20日交底内容：3、钢丝网加固层的施工 (1)在铝箔纸上铺设一层2mm钢丝网，间距100100mm，规格2m1m，铺设要严整严密，钢网间用扎带捆扎，不平或翘曲的部位用钢钉固定在楼板上。设立防水层的房间如卫生间、厨房等固定钢丝网时不允许打钉，管材或钢网翘曲时应采用措施防止管材露出砼表面。(2)钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及跷起的边角。4、加热盘管敷设(1)加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽也许用一盘整管，应最大限度减小材料损耗。填充层内不许有接头。2)按设计图纸规定，事先将管的轴线位置用墨线弹在绝热板上，抄标高、设立管卡，按管的弯曲半径10D(D指管外径)计算管的下料长度，其尺寸误差控制在士5以内。必须用专用剪刀切割，管口应垂直于断面处的管轴线。严禁用电、气焊、手工锯等工具分割加热管。 (3)按测出的轴线及标高垫好管卡，用尼龙扎带将加热管绑扎在绝热板加强层钢丝网上，或者用固定管卡将加热管直接固定在敷有复合面层的绝热板上。同一通路的加热管应保持水平，保证管顶平整度为：5mm。 (4)加热管固定点的间距，弯头处间距不大于300mm，直线段间距不大于600mm。大于90的弯曲管段的两端和中点均应固定。管子弯曲半径不宜小于管外径的8倍。安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管口。(5)塑料管穿越伸缩缝时，应设立长度不小于400mm的柔性套管。在分水器及加热管道密集处，管外用不短于1000mm的波纹管保护，以减少混凝土热膨胀。在缝中填充弹性膨胀膏（或进口弹性密封胶）。在过门、过伸缩缝、过沉降缝时，应加装套管，套管长度150mm。套管比盘管大两号，内填保温边角余料。5、分、集水器安装 (1)分集水器安装可在加热管敷设前安装，也可在敷设管道回填细石混凝土后与阀门、水表一起安装。安装必须平直，牢固，在细石混凝土回填前安装需作水压实验。 (2)当水平安装时，一般宜将分水器安装在上，集水器安装在下，中心距宜为200mm，且集水器中心距地面不小于300mm。(3)当垂直安装时，分、集水器下端距地面应不小于150mm。项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术交底记录鲁SN-004工程名称山水云天居住组团底层住宅工程分包单位分部工程名称采暖系统安装交底日期2023年9月20日交底内容： (4)加热管始末端出地面至连接配件的管段，应设立在硬质套管内。加热管与分、集水器分路阀门的连接，应采用专用卡套式连接件或插接式连接件。6、细石混凝土敷设层施工 (1)在加热管系统试压合格后方能进行细石混凝土层回填施丁。细石混凝土层施工应遵循土建工程施工规定，优化配合比设计、选出强度符合规定、施丁性能良好、体积收缩稳定性好的配合比。建议标号应不小于C15，卵石粒径宜不大于12mm，并宜掺人适量防止龟裂的添加剂。 (2)敷设细石混凝土前，必须将敷设完管道后的工作面上的杂物、灰渣清除干净(宜用小型空压机清理)。在过门、过沉降缝处、过度格缝部位宜嵌双玻璃条分格(玻璃条用3mm玻璃裁划,比细石混凝土面低l2mm)，其安装方法同水磨石嵌条。(3)细石混凝土在盘管加压(工作压力或实验压力不小于0-4MPa)状态下铺设，回填层凝固后方可泄压，填充时应轻轻捣固，铺设时不得在盘管上行走、踩踏，不得有锋利物件损伤盘管和保温层，要防止盘管上浮，应小心下料、拍实、找平。(4)细石混凝土接近初凝时，应在表面进行二次拍实、压抹，以防止顺管轴线出现塑性沉缩裂缝。表面压抹后应保湿养护14d 以上。四、安全生产和成品保护措施1、对耐高温聚乙烯管(PERT)、管件、分(集)水器、水表等半成品进行严格的进货检查，不合格品严禁流人施工现场，以免误用。2、耐高温聚乙烯管(PERT)在运送、搬动过程中，不能有划伤、压伤、折断等损伤，轻装、轻卸，不能拖拉运送，在敷设前应认真检查，发现不合格者绝对不能使用，并对不合格产品作标记.另行堆放。3、不得接触明火。4、在加热管开始敷设至隐蔽之前，杜绝交叉施工，防止践踏，落物砸伤、利器划伤，在施工现场要标注提醒牌，严禁闲杂人员误入。5、若主体完丁直接交付给业主或交给装修施工单位进行下道工序时，给用户或装修队伍发出地面装修施工须知，进一步完善成品保护。五、检查和验收1、 检查 1)中间验收项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术交底记录鲁SN-004工程名称山水云天居住组团底层住宅工程分包单位分部工程名称采暖系统安装交底日期2023年9月20日交底内容： 地辐射供暖系统，应根据工程施工特点进行中间验收。中间验收过程，从加热管道敷设和热媒分、集水器装置安装完毕进行试压起，至混凝土填充层养护期满再次进行试压止，由施工单位会同监理单位进行。 2)水压实验浇捣混凝土填充层之前和混凝土填充层养护期满之后，应分别进行系统水压实验。水压实验应符合下列规定：水压实验之前，应对试压管道和构件采用安全有效的固定和养护措施。 实验压力应为不小于系统静压加0.3MPa，但不得低于O.6MPa。 冬季进行水压实验时，应采用可靠的防冻措施。3)水压实验环节水压实验应按下列环节进行：经分水器缓慢注水，同时将管道内空气排出。充满水后，进行水密性检查。 采用手动泵缓慢升压，升压时间不得少于15min。 升压至规定实验压力后，停止加压，稳压1h，观测有无漏水现象。 稳压1h后，补压至规定实验压力值，15min内的压力降不超过O.05MPa无渗漏为合格。2、竣工验收 1)竣工验收时，应具有下列文献 施工图、竣工图和设计变更文献。 重要材料、零部件和构件的检查合格证和出厂合格证。 中间验收记录。 试压和冲洗记录。 工程质量检查评估记录。 2)竣工验收标准 符合以下规定，方可通过竣工验收： 竣工质量符合设计规定和本规程的有关规定。 填充层表面不应有明显裂缝。管道和构件无渗漏。阀门启动灵活、关闭严密。项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术交底记录鲁SN-004工程名称山水云天居住组团底层住宅工程分包单位分部工程名称采暖系统安装交底日期2023年9月20日交底内容：六、质量标准1、一般规定 (1)本章合用于以不超过60的热水作热媒，将加热管埋设在地板中的室内采暖系统安装工程的质量检查与验收。2)每一集配装置的分支路不宜多于8个；住宅每户至少应设立一套集配装置。同一热媒集配装置系统各分支路的加热管长度宜尽量接近，并不宜超过120m。 (3)加热管间距不宜大于300mm。应根据设计规定分别按旋转型、往复型或直列型布管施工。2、主控项目 (1)地面下敷设的盘管埋地部分不应有接头。 检查方法：隐蔽前现场查看。 (2)盘管隐蔽前必须进行水压实验，实验压力为工作压力的1.5倍，但不小于0.6MPa。 检查方法：稳压lh内压力降不大于O.05MPa且不渗、不漏。 (3)加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合下列规定。 1)塑料管：不应小于管道外径的8倍。 2)复合管：不应小于管道外径5倍。 检查方法：尺量检查。(4)加热管穿越伸缩缝处，应设长度不小于lOOmm的柔性套管。 检查方法：隐蔽前现场查看。 (5)填充前墙、柱的交接处，应填充厚度lOmm的软质绝热保温材料。检查方法：隐蔽前现场查看。3、 一般项目(1)水表、过滤器、排气阀及截止阀或球阀的型号、规格、公称压力及安装位置应符合设计规定。 检查方法：对照图纸检查产品合格证。(2)分、集水器装置的安装及分户热计量系统入户装置，应符合设计规定。安装位置应便于检修、维护和观测。 检查方法：对照图纸及产品说明书，尺量检查，现场观测。(3)加热管始末端出地面至连接配件的管段，应设立在硬质套管内。加热管与分、集水器装置的连接，项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术交底记录鲁SN-004工程名称山水云天居住组团底层住宅工程分包单位分部工程名称采暖系统安装交底日期2023年9月20日2023年9月20日交底内容：应采用专用卡套式连接件或插接式连接件。 检查方法：观测检查。(4)加热盘管管径、间距和长度应符合设计规定，间距偏差不大于lOmm。 检查方法：拉线和尺量检查。(5)同一通路的加热管应保持水平，管顶平整度控制在5mm内。 检查方法：尺量和观测检查。(6)填充层强度标号应符合设计规定。检查方法：作试块抗压实验。(7)混凝土填充层浇捣和养护过程中，系统应保持不小于0.4MPa的余压。 检查方法：现场抽查，并检查工序施工记录。(8)加热管与分、集水器装置牢固连接后，或在填充层养护期后，应对加热管每一通路逐个进行冲洗， 检查方法：观测和检查管路冲洗记录。 (9)加热管始末端的适当距离内或其他管道密度较大处，当管间距lOOmm时，应采用保温措施。 检查方法：观测和检查管路。 (10)混凝土填充层的养护周期，应不小于48h。检查方法：现场抽查，并检查工序交接记录七、成品保护1、回填混凝土时，不允许踩压已铺设好的塑料管。必须在管线空隙间填平混凝土，然后再铺设竹胶板，以保护管线，防止压坏管线和施工中破坏管线。2、施工全过程不允许踩压已铺设好的塑料管，防止硬物或重物破坏管线。3、打压后在与地板供暖分水器接通前，应防脏物进入地板供暖系统中。八、安全环保措施1、 管材对接环境应干净卫生，无杂物，特别是应无易燃易爆物品，应认真、小心使用热熔焊机保证安全施工。2、管材对接安装完毕后，应工完场清。不要将剩余材料随意丢弃。项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制
