CRD法施工方案专业资料.doc

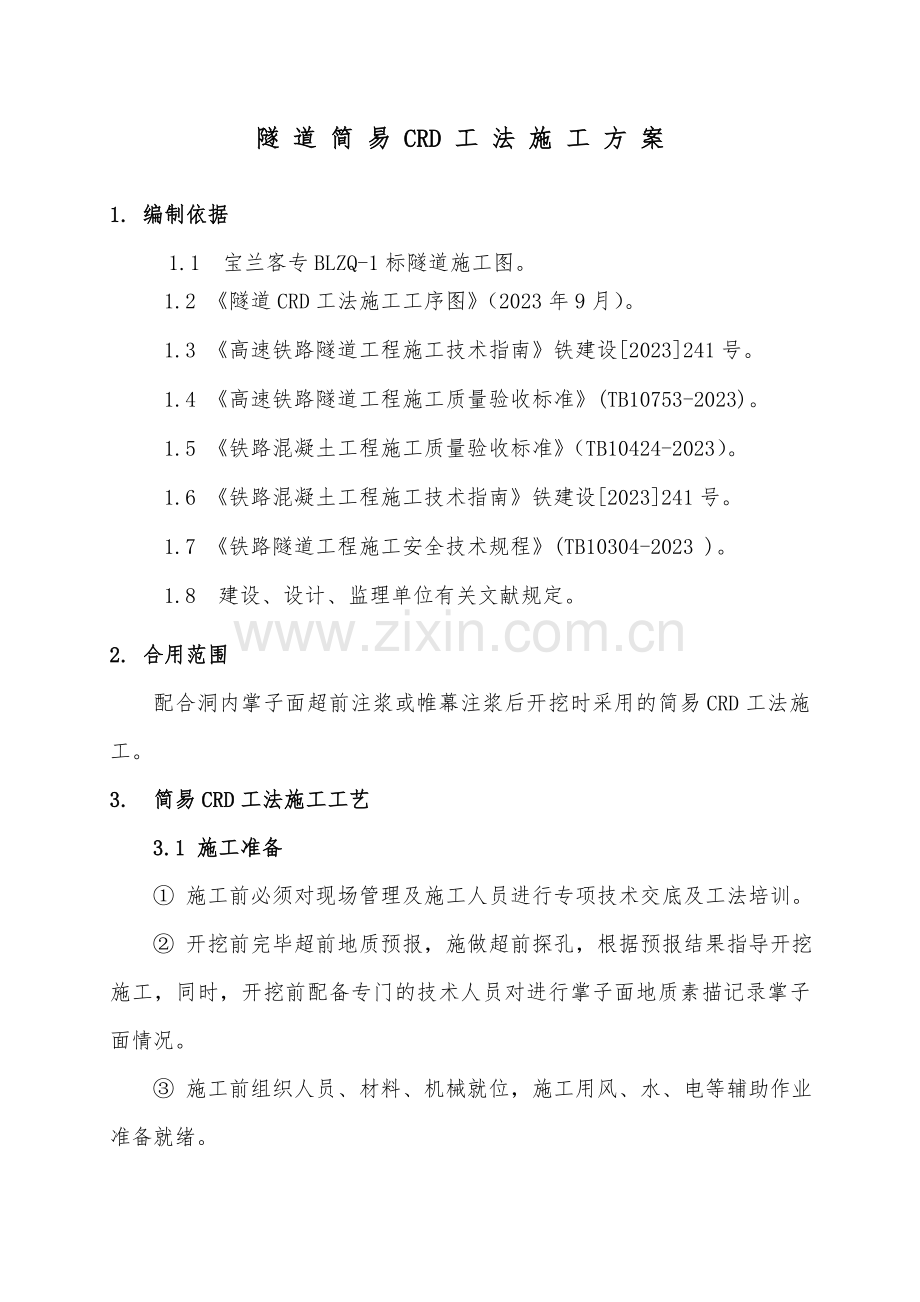

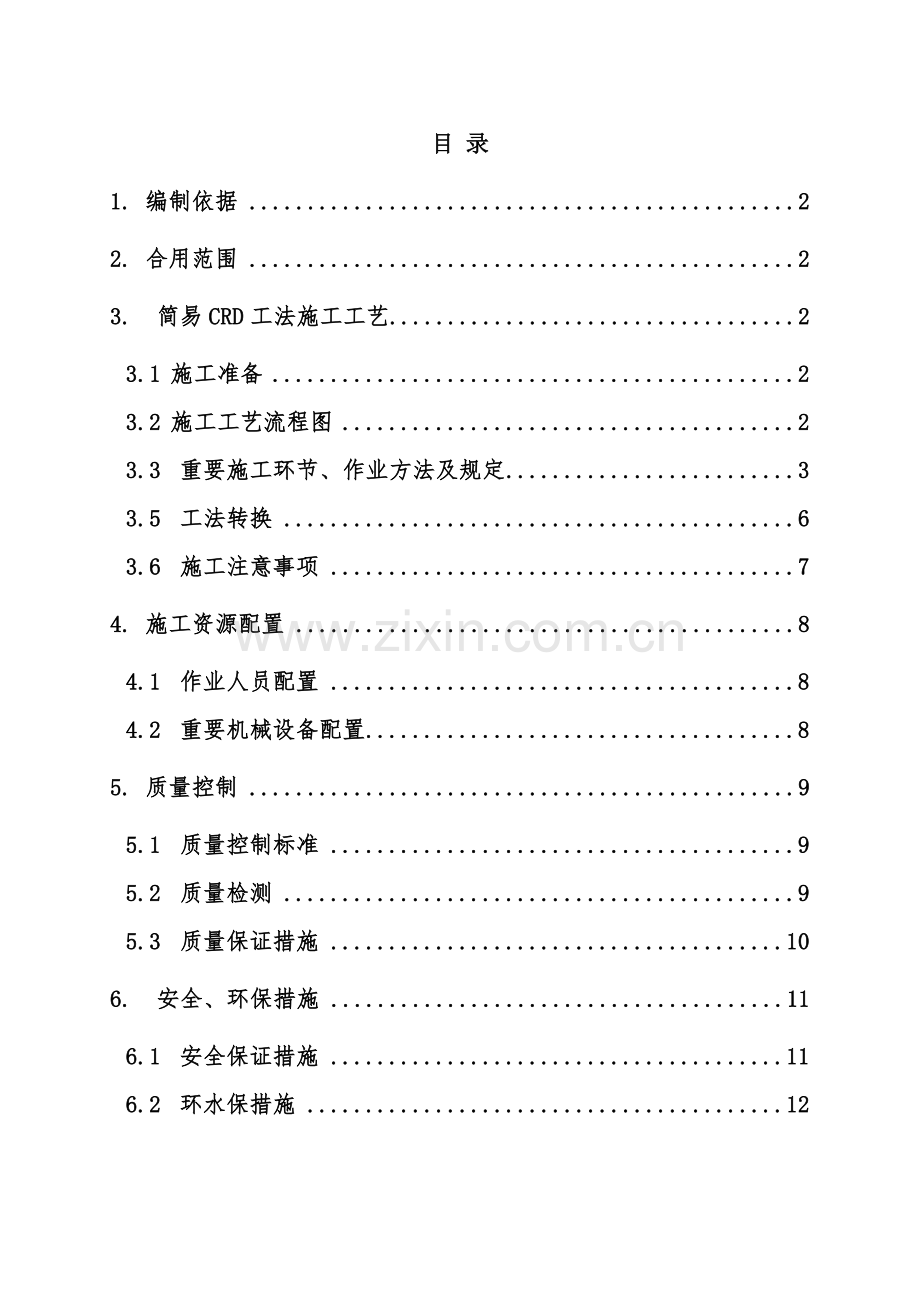

目 录1. 编制依据22. 合用范围23. 简易CRD工法施工工艺23.1 施工准备23.2 施工工艺流程图23.3 重要施工环节、作业方法及规定33.5 工法转换63.6 施工注意事项74. 施工资源配置84.1 作业人员配置84.2 重要机械设备配置85. 质量控制95.1 质量控制标准95.2 质量检测95.3 质量保证措施106. 安全、环保措施116.1 安全保证措施116.2 环水保措施12隧 道 简 易 CRD 工 法 施 工 方 案1. 编制依据1.1 宝兰客专BLZQ-1标隧道施工图。 1.2 隧道CRD工法施工工序图（2023年9月）。 1.3 高速铁路隧道工程施工技术指南铁建设2023241号。 1.4 高速铁路隧道工程施工质量验收标准(TB10753-2023)。 1.5 铁路混凝土工程施工质量验收标准（TB10424-2023）。 1.6 铁路混凝土工程施工技术指南铁建设2023241号。 1.7 铁路隧道工程施工安全技术规程(TB10304-2023 )。 1.8 建设、设计、监理单位有关文献规定。2. 合用范围配合洞内掌子面超前注浆或帷幕注浆后开挖时采用的简易CRD工法施工。3. 简易CRD工法施工工艺3.1 施工准备 施工前必须对现场管理及施工人员进行专项技术交底及工法培训。 开挖前完毕超前地质预报，施做超前探孔，根据预报结果指导开挖施工，同时，开挖前配备专门的技术人员对进行掌子面地质素描记录掌子面情况。 施工前组织人员、材料、机械就位，施工用风、水、电等辅助作业准备就绪。3.2 施工工艺流程图简易CRD工法施工工艺流程图见下图。掌子面超前注浆或帷幕注浆、掘进准备注浆效果评估满足规定 上台阶开挖、初支、临时横撑中台阶开挖、初支、临时仰拱及中隔壁下台阶开挖、初支、中隔壁接长及临时横撑隧底开挖、初支、中隔壁接长仰拱钢筋混凝土浇注分段拆除中隔壁铺设土工布、防水板二衬钢筋、混凝土浇注简易CRD工法施工工艺流程图3.3 重要施工环节、作业方法及规定1） 施工拱部超前小导管并注浆后开挖上台阶，每循环开挖进尺为一榀，开挖后及时施作初期支护及临时横撑。临时横撑采用I25a钢架，间距1.0m，与初支钢架采用联接板螺栓联接。2）上台阶开挖10m左右后，施做中台阶超前小导管并注浆、开挖中台阶，及时施做初期支护及中隔壁、临时仰拱，中隔壁底部必须垫实。中隔壁、临时仰拱采用I25a钢架，间距1.0m，C25喷射混凝土厚度25cm。临时仰拱与初支钢架、中隔壁采用联接板螺栓联接。上台阶临时横撑随中台阶开挖逐榀拆除。3）中台阶长度5m左右后开挖下台阶，及时施做初期支护、中隔壁接长、临时横撑。临时横撑采用I25a钢架，间距1.0m，与初支钢架、中隔壁采用联接板螺栓联接。中隔壁接长采用联接板螺栓联接。4）仰拱一次性开挖进尺不大于1.5m,及时封闭初支并中隔壁落底。中隔壁接长采用联接板螺栓联接。下台阶临时横撑随仰拱开挖逐榀拆除。5）分次施工仰拱钢筋混凝土、仰拱填充混凝土。6）依据监控量测数据分析，分段拆除中隔墙及中部临时仰拱，分段长度为1环二衬长度，且不得大于15m，施做防水板、拱墙二衬。简易CRD法工序平面示意图简易CRD法工序纵断面示意图简易CRD工序横断面示意图 3.4 掌子面超前注浆或帷幕注浆前步序调整 掌子面超前注浆或帷幕注浆前，CRD工法步序需进行调整，上台阶长度调整至10m左右，以满足注浆作业空间规定，现场施工中可按注浆设备的作业空间规定适当调整。3.5 工法转换3.5.1 简易CRD工法与三台阶临时仰拱法的转换三台阶临时仰拱法向简易CRD工法转换时，依据简易CRD工法的规定调整各台阶长度、高度，在上台阶临时横撑、中台阶临时仰拱的基础上增设中隔壁与下台阶临时横撑，完毕工法转换。简易CRD工法向三台阶临时仰拱法转换时，依据三台阶临时仰拱法的规定调整各台阶长度、高度，保存上台阶临时横撑、中台阶临时仰拱，不再施作中隔壁与下台阶临时横撑，完毕工法转换。3.5.2 简易CRD工法与双侧壁导坑法的转换1） 简易CRD工法转双侧壁导坑 保持三台阶不变，封闭上台阶掌子面，对上台阶每榀钢架每侧增设一根89锁脚并注浆，长度4.5m。 逐榀拆除上台阶临时横撑，于中台阶左侧相应部位进行左上导坑开挖，立即施工初期支护、临时支护；临时钢架顶部与已施工初支钢架相应部位采用焊接联接；每循环进尺一榀。左上导坑开挖3m后开始左下导坑开挖、支护。左上导坑进尺6m、左下导坑进尺3m后，开始采用相同的方法开挖右上、下导坑；右下导坑超前原上台阶掌子面10m时，中壁按三台阶开始开挖、支护。施工转化过程中必须采用措施加强超前支护并注意施工质量。转化过程中过程中保证仰拱及二衬与掌子面步距。2） 双侧壁导坑法转简易CRD工法 一方面停止双侧壁左右侧导坑开挖，采用网喷封闭。 掘进中壁上台阶，超前左上导坑35m形成简易CRD工法上台阶后，暂停并网喷封闭掌子面。 分侧掘进右上导坑及中壁中台阶，与左上导坑平齐时形成简易CRD工法中台阶。开挖时注意调整台阶高度。 分侧开挖右下导坑与中壁下台阶，与左下导坑平齐时形成简易CRD工法下台阶。 施工过程中加强支护。 双侧壁导坑的临时支护钢架必须在仰拱混凝土浇筑完毕后方可拆除。3.6 施工注意事项3.6.1 应按“短开挖、少扰动、强支护、早封闭、勤量测”的原则组织施工。3.6.2 开挖方式采用机械为主、人工辅助，每循环进尺不大于1榀。3.6.3 钢架之间纵向连接钢筋应按规定设立，及时施作并连接牢固。3.6.4 中隔壁的拆除应待洞身主体结构稳定、仰拱施工后方可拆除。3.6.5 考虑注浆作业周期较长，为有效控制围岩和支护变形，保证注浆阶段施工安全，开始注浆前下台阶上部、中台阶后方区域应加设临时横撑，仰拱紧跟至下台阶，距离掌子面宜控制在2025m，同时二衬紧跟，二衬距掌子面距离不宜大于40m。注浆过程中严禁再进行台阶施工、隧底开挖作业。3.6.6 严格按照设计及规范规定，开挖后及时埋设监控量测预埋件并测读初始读数，进行监控量测，认真仔细的收集整理量测数据，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、灌注二次衬砌的时机提供依据。3.6.7 按设计规定做好超前地质预报，并及时反馈结果和进行交底。3.6.8 按设计规定做好隧底检测工作，按设计规定必要时进行换填解决。3.6.9 下穿张家沟浅埋段时圆砾土层段落系统锚杆调整为42小导管并进行径向注浆。4. 施工资源配置4.1 作业人员配置单作业面作业人员配置表序 号人 员数 量（人）备 注1施工负责人12主管技术员13专职安全员24专职质量员15实验员16测量员27开挖班168支护班249二衬班1210普工5合计654.2 重要机械设备配置单作业面重要机械设备配置表序号机械名称规格、型号数量（台、套）备注1制浆机MIX-40022注浆机BW150233管棚钻机YGL-100A14凿岩机YT-28685小型挖掘机0.8m316挖掘机3.0m317装载机ZL5018自卸汽车CWB520HDL349湿喷机30m3/h1210交流电焊机ZX7-5001211止水带热硫化焊机230/2900W112砼输送泵HBT60C113抽水机PQZX100-100-653414简易栈桥18m115多功能作业台车6m116二衬台车12m117养护台架15. 质量控制5.1 质量控制标准隧道开挖断面净空必须符合规定。隧道开挖应严格控制超挖，严禁欠挖。5.2 质量检测5.2.1 中线及高程应符合设计规定，使用全站仪和水准仪进行检测，技术人员每一开挖循环检查一次。5.2.2 隧道开挖应严格控制欠挖。个别突出部分（每1m2不大于0.1m2）侵入衬砌应小于5cm。拱脚和墙脚以上1内断面严禁欠挖。5.2.3 洞身开挖中，地质工程师应在每一次开挖后及时观测、描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬限度、出水量大小等，核对地质情况，判断围岩稳定性。规定现场技术人员每开挖一环，应立即对对工程地质进行素描。5.3 质量保证措施5.3.1 隧道开挖质量保证措施黄土隧道不良地质地段施工坚持“短开挖、少扰动、强支护、早封闭、勤量测”的原则。派专人负责超欠挖控制，每次开挖由专业工程师值班检查监督开挖全过程，以保证开挖作业按设计进行。制订超欠挖奖罚措施，并严格执行。减少对周边围岩的扰动，保证开挖成型质量。每循环用断面仪对开挖面进行检查，并根据检查结果进行分析，及时将分析的信息反馈到施工中，不断优化设计，以进一步改善成型质量。5.3.2 支护质量保证措施1）喷射砼（1）原材料必须经检查合格后，方可使用。（2）喷射砼采用湿喷工艺、拌合站严格按配合比自动计量配料、拌料，拌料时间不少于1.5min，砼搅拌运送车运送，喷射砼规定连续进行，喷射厚度符合规定。（3）喷射砼表面平整、无空鼓、裂缝、松酥。2）锚杆及钢筋网片（1）原材料进场前必须有产品合格证，并经检查合格。（2）钢筋网格间距严格按设计制作，网片与岩面紧贴。（3）锚杆垫板与围岩密贴。3）钢架、中隔壁（1）原材料进场前必须有产品合格证，并经检查合格。（2）钢架加工必须经培训合证，持证上岗的技工进行加工，避免出现钢架加工存在假焊、焊缝表面有裂纹、焊瘤等缺陷。（3）钢架安装前应清除底脚下的虚碴及杂物。并测出每榀钢架位置，使其安装后，钢架垂直度误差2，横向与高程偏差小于5cm。（4）沿钢架外缘每隔2m用钢楔或砼预制块楔紧。（5）钢架底脚置于牢固的基础上。钢架尽量密贴围岩并与锚杆焊接牢固，钢架之间按设计纵向用钢筋连接。（6）施工时严格按设计规定施作钢架锁脚并注浆，下台阶开挖后钢架及时落底接长，封闭成环。（7）钢架与围岩间隙用喷射砼充填密实，先喷射钢架与围岩间的空隙，再喷射钢架与钢架间砼，钢架与喷砼形成一体，各种形式的钢架所有被喷射砼覆盖，保护层厚度不得小于40mm。6. 安全、环保措施6.1 安全保证措施6.1.1 按规定做好监控量测，根据监控量测成果指导施工。6.1.2 施工区域应设警示标志，严禁非工作人员出入。6.1.3 施工中应对机械设备进行定期检查、养护、维修。6.1.4 制定安全施工应急预案，平常做好应急物资储备。6.1.5 开挖前必须根据设计规定采用的方法做好超前地质预报。6.1.6 各电器设备及隧道掌子面均应设立防火消防设施，并应对施工人员进行操作规程的培训，保证纯熟掌握器材使用方法。6.1.7 现场设专职安全员对施工中的安全进行监督管理，所有施工人员进入工地，必须佩戴好安全防护用品，如安全帽，安全绳，防滑鞋等，特殊工种应佩戴特殊防护用品，如：防尘面罩，绝缘鞋等。6.1.8 洞口设立值班室，24小时监控，严禁非施工人员进入施工现场。6.1.9 定期进行安全应急演练。6.1.10 开挖人员到达工作面后，应一方面检查工作面是否处在安全状态。支护、拱顶是否稳定，如有松动应清除并加以支护。6.1.11 操作人员必须互相配合，并保持必要的安全操作距离。6.1.12 用风镐开挖时，检查气压及风镐的连接。工作中，要防止空打，卡钎时不可猛摇风镐，要及时更换磨钝的镐钎，发现滤风网被污物堵塞，需及时排除。6.1.13 施工中发现变形异常等不安全因素时，须暂停开挖，加强支护，调整施工方案。6.1.14 分部开挖各工序步距必须按设计规定严格控制。6.2 环水保措施6.2.1工程施工中，对取弃土、临时用地应结合本地土地运用规划统筹考虑。取弃土，弃渣要少占用耕地和破坏植被，保护沿线的原有地形地貌。土方运送过程中，应采用措施防止撒漏。6.2.2施工机械，设备的废水，费油以及生活污水，不得直接排放于溪水或其他水域中，也不得泄于饮用水源附近的土地上，以防止污染水质和土地。6.2.3 对空压机、发电机等噪音超标的机械设备，采用装消音器来减少噪音。6.2.4 施工场地和运送道路经常洒水尽也许减少灰尘对生产人员和其它人员导致危害及对农作物的污染。
