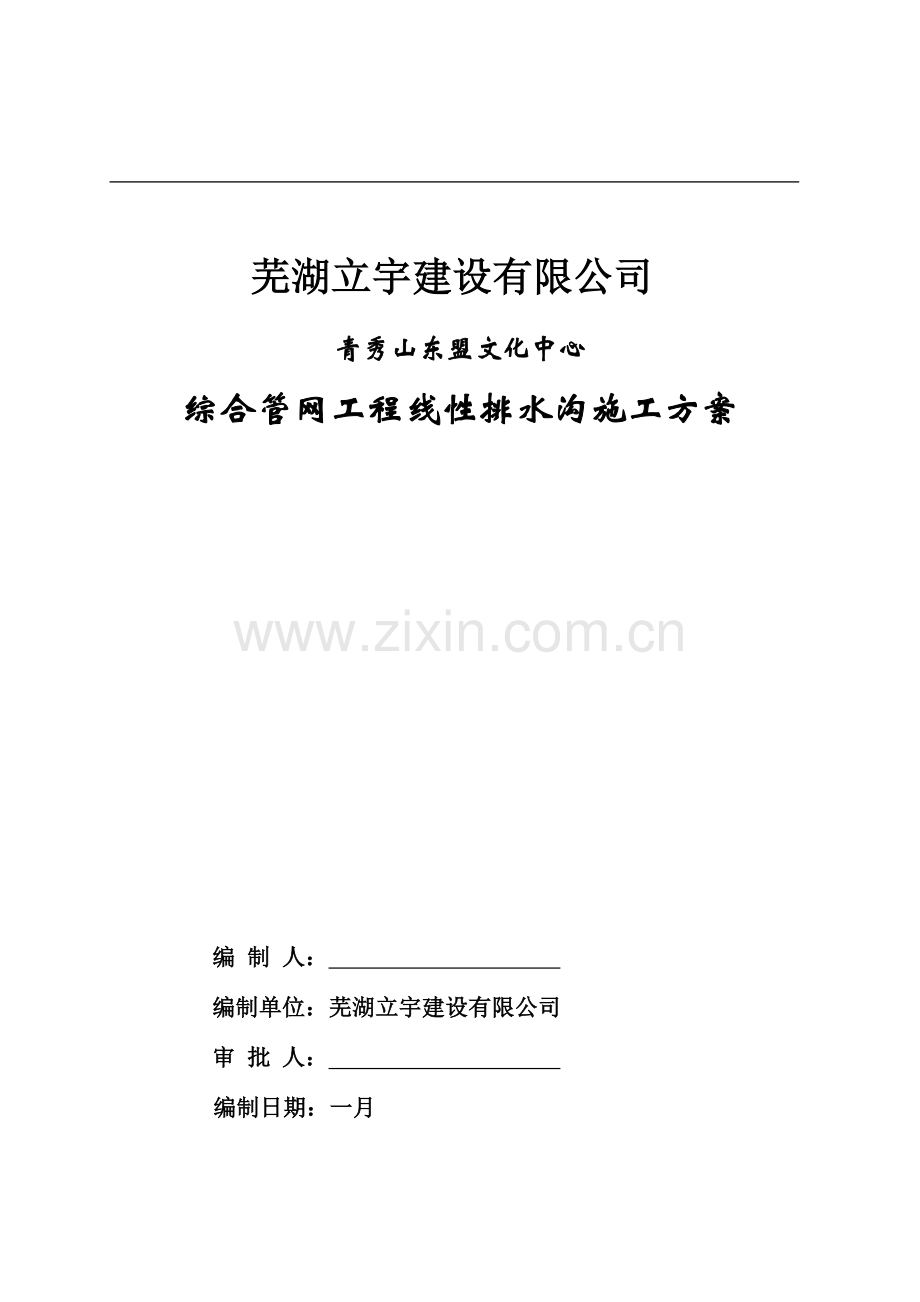

芜湖立宇建设有限公司

青秀山东盟文化中心
综合管网工程线性排水沟施工方案

编 制 人：
编制单位：芜湖立宇建设有限公司
审 批 人：
编制日期：一月

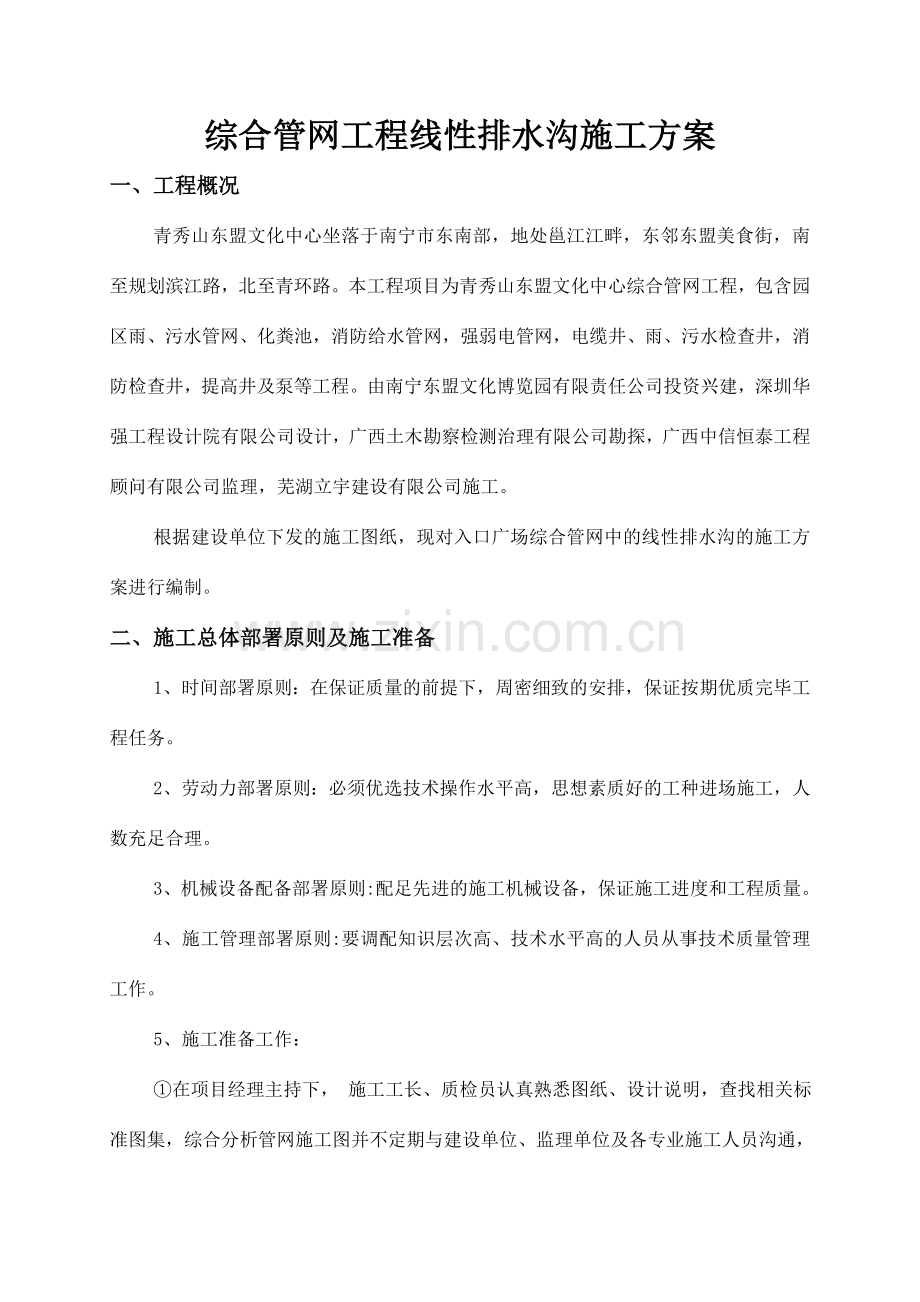

综合管网工程线性排水沟施工方案
一、工程概况
青秀山东盟文化中心坐落于南宁市东南部，地处邕江江畔，东邻东盟美食街，南至规划滨江路，北至青环路。本工程项目为青秀山东盟文化中心综合管网工程，包含园区雨、污水管网、化粪池，消防给水管网，强弱电管网，电缆井、雨、污水检查井，消防检查井，提高井及泵等工程。由南宁东盟文化博览园有限责任公司投资兴建，深圳华强工程设计院有限公司设计，广西土木勘察检测治理有限公司勘探，广西中信恒泰工程顾问有限公司监理，芜湖立宇建设有限公司施工。
根据建设单位下发的施工图纸，现对入口广场综合管网中的线性排水沟的施工方案进行编制。
二、施工总体部署原则及施工准备
1、时间部署原则：在保证质量的前提下，周密细致的安排，保证按期优质完毕工程任务。
2、劳动力部署原则：必须优选技术操作水平高，思想素质好的工种进场施工，人数充足合理。
3、机械设备配备部署原则:配足先进的施工机械设备，保证施工进度和工程质量。
4、施工管理部署原则:要调配知识层次高、技术水平高的人员从事技术质量管理工作。
5、施工准备工作：
①在项目经理主持下， 施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，综合分析管网施工图并不定期与建设单位、监理单位及各专业施工人员沟通，对各专业之间存在冲突的点位或设计不合理的地方，我方将以书面形式上报相关方，做好施工前的技术准备工作。
②施工前应逐级进行技术交底。重要工序和关键部位的施工技术规定、地下隐蔽工程的位置和标高均应交底至直接操作人员，各种施工交底均应记录备查。
③施工机械、相关的施工材料有序有计划的运到施工现场，保证施工人员及施工机械数量，“保质保量准时完毕”室外管网的施工工作。
三、重要工程项目的施工方案、施工方法
1、线性排水沟施工
1）、施工环节
施工环节：测量放线→沟槽开挖→槽底平整夯实→浇筑垫层→安装排水沟→浇筑混凝土→安装盖板→浇筑混凝土→成品保护
2）、测量放线
熟悉设计图纸、资料，弄清管线布置、走向及工艺流程和施工安装规定。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
进场后对土建单位交接的水准点和导线点进行复测，闭合差符合设计规定后，进行导线点、水准点的加密，每5米范围内有一个水准点，加密点必须进行闭合平差,保证加密点的准确，以满足排水坡度规定。
由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。
施工过程中的测量重要是槽底高程的拟定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，保证槽底高程符合设计规定，管道安装后，进行复测，发现问题及时解决，使管底高程控制在允许偏差范围内。天天测量工作开始前，都要进行相邻水准复核测量。
管道中心由中线控制桩来拟定，通过控制桩在管道基础上打出边线，拟定管道的铺设位置。
3）、沟槽开挖
熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟开挖。
沟槽开挖尺寸要满足现场施工需要，按图纸施工，基础开挖处土质已进行3000夯能强夯解决,地基承载力≥15KN，符合设计规定。
10cm
本工程采用机械开挖为主、人工开挖为辅，开挖沟槽要严格控制挖深及排水沟中心线，按照园建硬化后的场地放坡，严格控制沟槽开挖坡度系数。
4）、排水沟定位
1、先拉线拟定排水沟方向的高度位置，沟槽底用C15混凝土垫层按3‰放坡，预留3-5cm用M10水泥砂浆找平层，排水沟放在其上面，调整高度与拉线一致。
2、用相同的方法安装成品排水沟直至安装完毕,两排水沟交接处的缝隙用建筑结构胶填缝。
3、排水沟安装高程控制：按园建单位施工完毕的地面标高，误差值控制在1cm内。

5）、浇筑混凝土
1、第1次浇注：排水沟底部支撑硬化后，即可对两侧浇注C20混凝土，两侧需同时均匀浇注。第1次浇注完毕后即可立即进行第2次浇注，直至完毕。
2、完毕浇注后，安装盖板，排水沟盖板采用1.5mm厚,100mm高，20mm单缝隙不锈钢盖板。
3、在明沟盖板上面浇筑C25混凝土，混凝土高度低于盖板8cm，后期园建施工彩色混凝土。
4、在暗沟盖板上布置钢筋网Φ6@150，浇筑100厚C25钢筋混凝土。
2、使用前准备工作
排水系统安装工作结束前先清理沟内杂物，保证排水口通畅；沟体安装放好后，用水冲洗沟体内部；上述工作完毕后排水系统即可以使用了。

3、检查井设立
每隔30-40m与在排水明沟与暗沟的交接的部位设立60cm*60cm砖砌检查井，井深范围在50~60cm之间,将由线型口流入的杂物阻挡在井内，便于清理。

四、工机具计划
1、设备配置
设备名称
规格
数量
检查情况
备注
全站仪
TOPCON-701
1
合    格

水准仪
ZEISSNI007
2
合    格

经纬仪
J2
1
合    格

2、施工机械
机具名称
型号及规格
数量
蛙式打夯机

1
平板夯机

1
小型装载机

1

五、人力资源配置
工种
人数量
备注
管工
2

电工
1

测量工
1

杂工
10

十一、施工管理组织机构
职位
姓名
备注
项目经理
王庆

技术负责人
王耀峰

专职安全员
开金义

施工员
李玉保
