耐热混凝土专项施工方案.doc

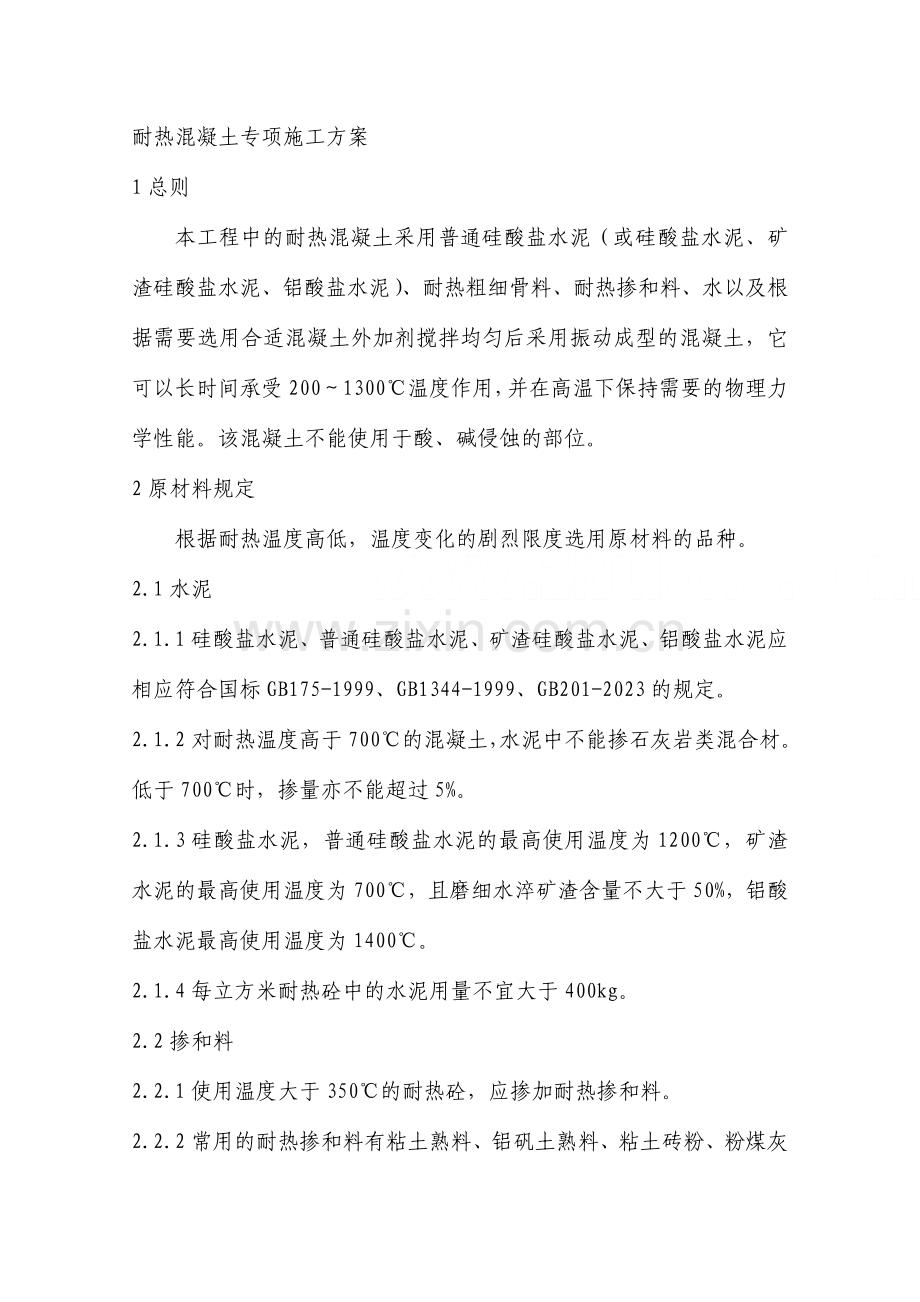

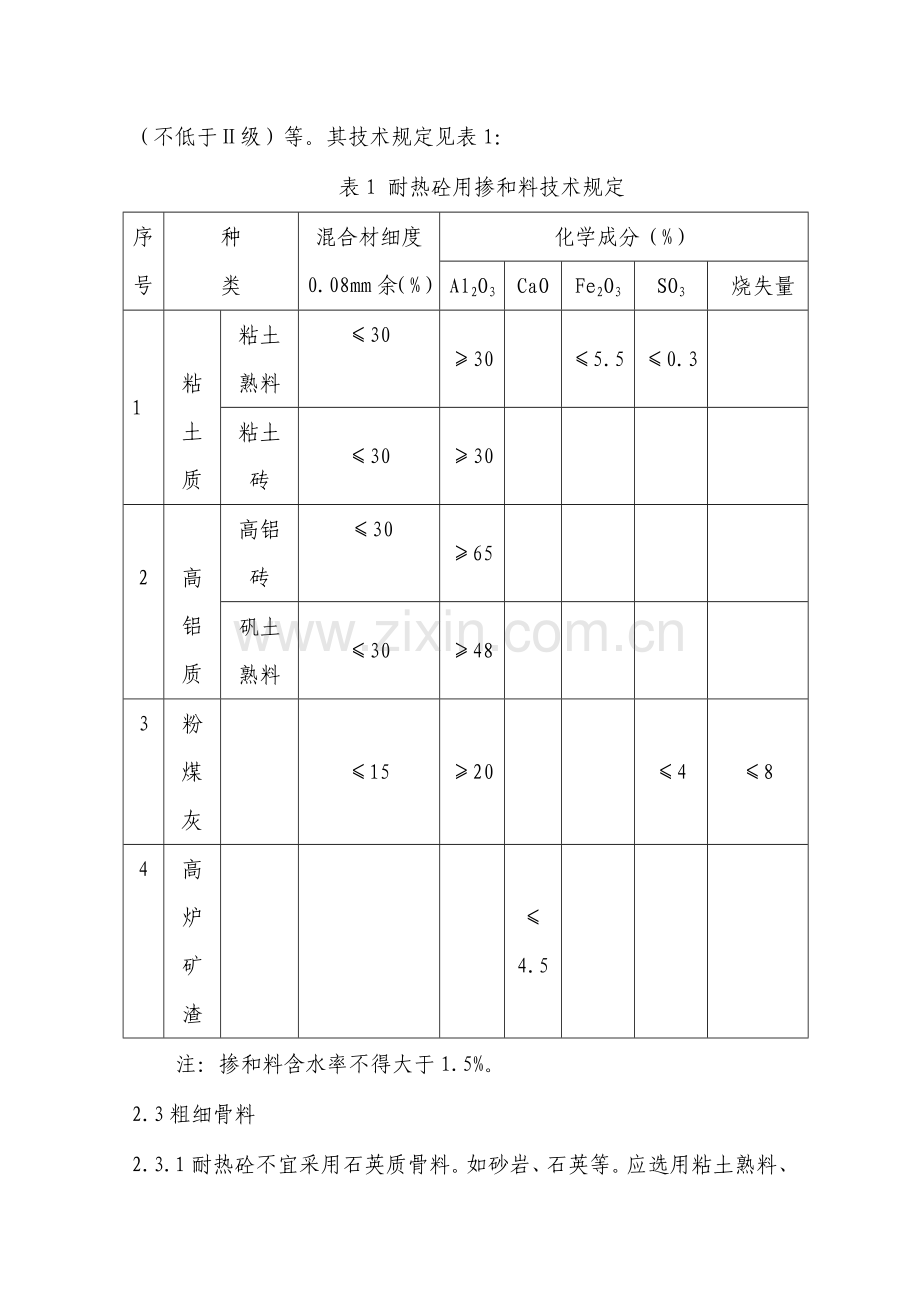

耐热混凝土专项施工方案1总则本工程中的耐热混凝土采用普通硅酸盐水泥（或硅酸盐水泥、矿渣硅酸盐水泥、铝酸盐水泥）、耐热粗细骨料、耐热掺和料、水以及根据需要选用合适混凝土外加剂搅拌均匀后采用振动成型的混凝土，它可以长时间承受2001300温度作用，并在高温下保持需要的物理力学性能。该混凝土不能使用于酸、碱侵蚀的部位。2原材料规定根据耐热温度高低，温度变化的剧烈限度选用原材料的品种。2.1水泥2.1.1硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、铝酸盐水泥应相应符合国标GB175-1999、GB1344-1999、GB201-2023的规定。2.1.2对耐热温度高于700的混凝土，水泥中不能掺石灰岩类混合材。低于700时，掺量亦不能超过5%。2.1.3硅酸盐水泥，普通硅酸盐水泥的最高使用温度为1200，矿渣水泥的最高使用温度为700，且磨细水淬矿渣含量不大于50%，铝酸盐水泥最高使用温度为1400。2.1.4每立方米耐热砼中的水泥用量不宜大于400kg。2.2掺和料2.2.1使用温度大于350的耐热砼，应掺加耐热掺和料。2.2.2常用的耐热掺和料有粘土熟料、铝矾土熟料、粘土砖粉、粉煤灰（不低于级）等。其技术规定见表1：表1 耐热砼用掺和料技术规定序号种类混合材细度0.08mm余（%）化学成分（%）Al2O3CaOFe2O3SO3 烧失量1粘土质粘土熟料30305.50.3粘土砖3030 2高铝质高铝砖3065矾土熟料30483粉煤灰1520484高炉矿渣4.5注：掺和料含水率不得大于1.5%。2.3粗细骨料2.3.1耐热砼不宜采用石英质骨料。如砂岩、石英等。应选用粘土熟料、铝矾土熟料、耐火砖碎料、粘土砖碎料、高炉重矿渣碎石、安山岩、玄武岩、辉绿岩等。且高炉重矿渣碎石、安山岩、玄武岩、辉绿岩仅限于温度变化不剧烈的部位。2.3.2骨料的燃烧温度不低于13501450。2.3.3对于已用过的粘土砖，应除去表面熔渣和杂质，且强度应大于10MPa。高炉重矿渣应具有良好的安定性，不允许有大于25mm的玻璃质颗粒。2.3.4一般粗骨料粒径不得大于20mm，在钢筋不密的厚大结构中不应大于40mm。2.3.5骨料中严禁混有有害杂质，特别是石灰岩类碎块等。2.3.6对于温度低于350，可使用河砂。低于700，温度变化不剧烈时，优先选用高炉重矿渣骨料。2.3.7高炉重矿渣碎石、安山岩、玄武岩、辉绿岩粗细骨料的级配应符合GB/T14684-2023建筑用砂、GB/T14685-2023建筑用卵石、碎石规定。高炉重矿渣碎石还应符合YBJ205-84混凝土用高炉矿渣碎石技术标准的规定。粗骨料最大粒径不宜超过31.5mm，最佳不超过25mm。粘土质及高铝质骨料的颗粒粒级，级配及化学成分规定见下表：表2 耐热砼骨料的技术性质序号骨料种类骨料颗粒级配（按累计筛余计%）化学成分粗骨料颗粒（mm）细骨料颗粒（mm）Al2O3CaOFe2O3SO326.59.504.754.751.180.601粘土质粘土熟料05306090100510205590100305.50.3粘土砖302高铝质高铝砖65矾土熟料482.4拌合水符合JGJ63-89普通砼拌合用水标准。2.5外加剂2.5.1符合GB8076-1997普通砼用外加剂2.5.2应通过试配符合耐热砼的各种指标规定。3耐热砼配合比设计和试配耐热砼的配合比不仅要满足耐热性能的规定，同时必须满足强度和施工和易性的规定。在设计耐热砼配合比时，应根据极限使用温度和使用条件，选定合适的原材料，然后在参考经验配合比的前提下通过调整胶结材的用量、水灰比、骨料级配、掺和料及外加剂，并通过实验，从而优选出保证砼耐久性的经济、可靠配合比。3.1胶结材的用量一般情况下，骨料的耐热性能比胶结料好，当胶结料的用量超过一定范围时，随着胶结料用量的增长耐热性能将减少，因此在满足施工和易性和常温强度的规定下，尽也许减少胶结料的用量。水泥用量一般可控制在砼总重量1020%范围内。对荷重软化点和耐热度规定较高，而常温强度规定不高的水泥耐热砼，水泥用量可控制在1015%以内。3.2水灰比水灰比的增减对强度和残余变形的影响较显著。在施工条件允许的前提下，应尽量减少用水量，减少水灰比，一般坍落度应小于20mm。对于坍落度规定较大的耐热混凝土，必须掺用高效减水剂等外加剂。3.3掺和料用量掺和料可以改善砼的耐高温性能，提高施工和易性，同时还可以减少水泥用量。因此，对常温规定强度不高的耐热砼，掺和料用量可多些。一般为水泥用量的30100%。3.4骨料级配及砂率骨料级配应满足2.3.7的规定，细骨料占骨料总量的4060%。3.5以经验配合比为初始配合比，进行试配，调整拟定基准配合比。3.6配合比见表3。表3 耐热砼配合比项次种类极限温度（）耐热砼材料组成及用量配合比（kg/m3）强度等级合用范围胶凝材料掺合材料粗细骨料1普通水泥耐热砼700普通水泥（300400）水渣、粉煤灰（150300）高炉重矿渣、红砖、安山岩、玄武岩（13001800）C30温度变化不剧烈、无酸碱侵蚀的工程3.7耐热砼试配3.7.1原材料称量及成型应符合GB/T50081-2023普通砼力学性能实验方法标准的规定。3.7.2拌制水泥耐热砼时，水泥和掺和料必须预先拌合均匀，约拌2min。3.7.3耐热砼的养护应遵守以下规定：成型完后应在1525的潮湿环境中养护，其中普通水泥（硅酸盐水泥）耐热砼养护不少于7d，矿渣水泥耐热砼不少于14d；铝酸盐水泥耐热砼不少于3d。4耐热混凝土的搅拌和浇捣耐热混凝土宜采用机械搅拌。在拌制耐热混凝土时，应按下列规定进行：4.1拌制水泥耐热混凝土时，水泥和掺和材料必须预先拌和均匀，约拌2min。拌制水玻璃耐热混凝土时，氟硅酸钠和掺和材料必须预先混合均匀，可用机械或 人工搅拌。4.2水玻璃耐热混凝土拌制规定与水玻璃耐酸混凝土相同，应遵守下列具体规定：4.2.1粉状骨料应先与氟硅酸钠拌和，再用筛孔为2.5mm的筛子过筛两次；4.2.2干燥材料应在混凝土搅拌机中预先搅拌2min，然后再加水玻璃；4.2.3搅拌时间，自所有材料装入搅拌机后算起，应不少于2min；4.2.4每次拌制量，应在混凝土初凝前用完，但不得超过30min。 4.3耐热混凝土的用水量(或水玻璃用量)在满足施工规定条件下，应尽量少用，其坍落度应比普通混凝土相应地减少12cm。假如采用机械振捣，可控制在 2cm左右；用人工捣固，宜控制在4cm左右。 4.4应分层浇筑，每层厚度为2530cm。4.5耐热混凝土的搅拌时间应比普通混凝土延长12min，使混凝土混合料颜色达成均匀为止。5耐热混凝土的养护5.1水泥耐热混凝土浇筑后，宜在1525的潮湿环境中养护，其中普通水泥耐热混凝土养护不少于7d，矿渣水泥耐热混凝土不少于14d，矾土水泥耐热 混凝土一定要加强初期养护管理，养护时间不少于 3d。5.2水玻璃耐热混凝土宜在1530的干燥环境中养护3d，烘干加热，并须防止直接暴晒而脱水快，产生龟裂，一般为1015d即可吊装。5.3水泥耐热混凝土在气温低于7和水玻璃耐热混凝土在低于10的条件下施工时，均应按冬期施工执行，并应遵守下列规定：5.3.1水泥耐热混凝土可采用蓄热法或加热法(电流加热、蒸汽加热等)，加热时普通水泥耐热混凝土和矿渣水泥耐热混凝土的温度不得超过60，矾土水泥耐热混凝 土不得超过 30；5.3.2水玻璃耐热混凝土的加热只许采用干热方法，不得采用蒸养，加热时混凝土的温度不得超过 60；5.3.3耐热混凝土中不应掺用化学促凝剂。6耐热砼的检查项目和技术规定 用于检查耐热砼质量的试件，应在砼的浇筑地点随机抽取。取样与试件留置应符合下列规定：1每拌制100盘且不超过50m3的同配合比的砼取样不得少于一次；2每工作班拌制的同一配合比的砼局限性100盘时，取样不得少于一次；3一次连续浇筑超过500m3时，同一配合比的砼每100m3取样不得少于1次。
