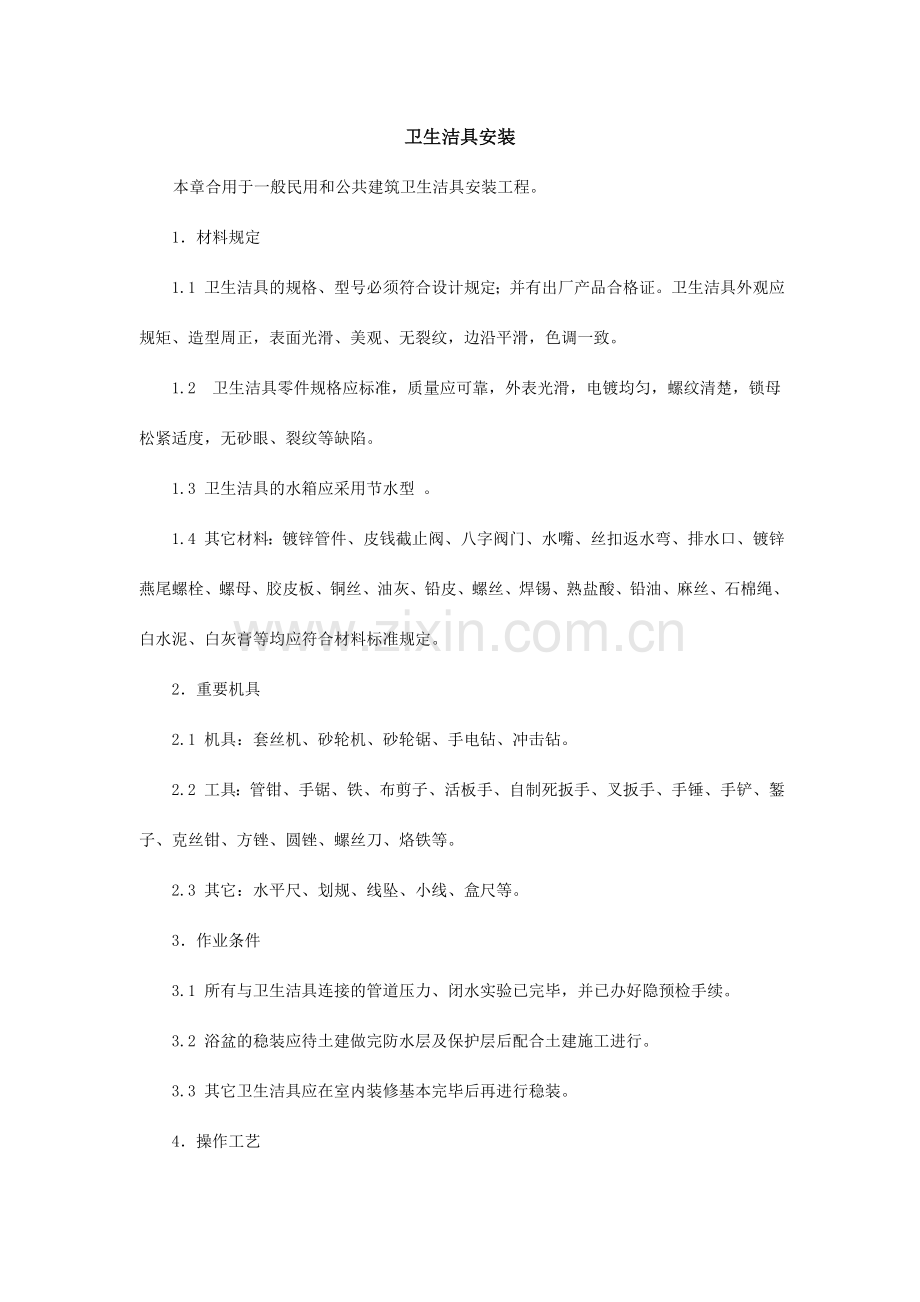

卫生洁具安装
本章合用于一般民用和公共建筑卫生洁具安装工程。
1．材料规定
1.1 卫生洁具的规格、型号必须符合设计规定；并有出厂产品合格证。卫生洁具外观应规矩、造型周正，表面光滑、美观、无裂纹，边沿平滑，色调一致。
1.2 卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清楚，锁母松紧适度，无砂眼、裂纹等缺陷。
1.3 卫生洁具的水箱应采用节水型 。
1.4 其它材料：镀锌管件、皮钱截止阀、八字阀门、水嘴、丝扣返水弯、排水口、镀锌燕尾螺栓、螺母、胶皮板、铜丝、油灰、铅皮、螺丝、焊锡、熟盐酸、铅油、麻丝、石棉绳、白水泥、白灰膏等均应符合材料标准规定。
2．重要机具
2.1 机具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻。
2.2 工具：管钳、手锯、铁、布剪子、活板手、自制死扳手、叉扳手、手锤、手铲、錾子、克丝钳、方锉、圆锉、螺丝刀、烙铁等。
2.3 其它：水平尺、划规、线坠、小线、盒尺等。
3．作业条件
3.1 所有与卫生洁具连接的管道压力、闭水实验已完毕，并已办好隐预检手续。
3.2 浴盆的稳装应待土建做完防水层及保护层后配合土建施工进行。
3.3 其它卫生洁具应在室内装修基本完毕后再进行稳装。
4．操作工艺

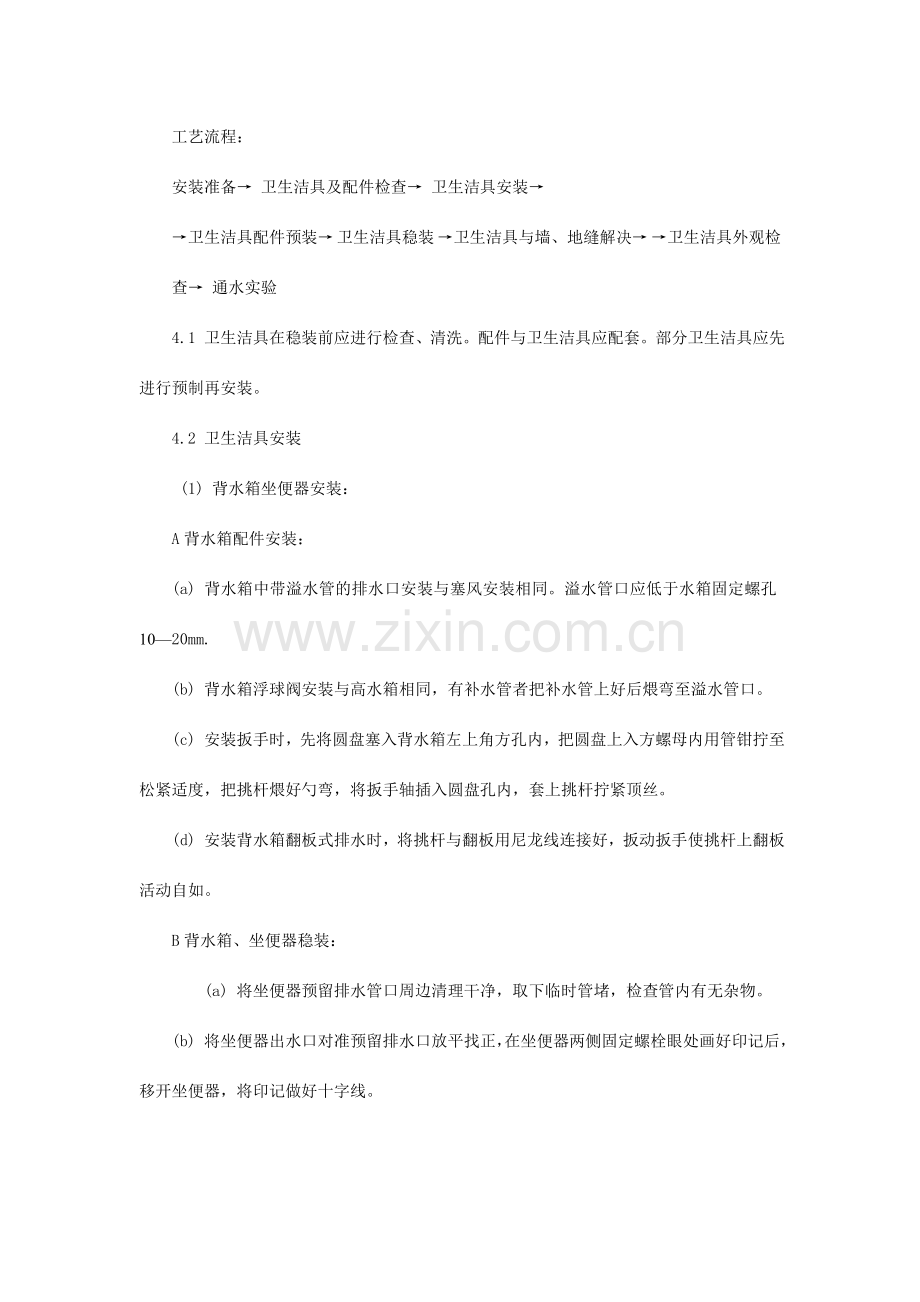

工艺流程：
安装准备→ 卫生洁具及配件检查→ 卫生洁具安装→
→卫生洁具配件预装→ 卫生洁具稳装 →卫生洁具与墙、地缝解决→ →卫生洁具外观检查→ 通水实验
4.1 卫生洁具在稳装前应进行检查、清洗。配件与卫生洁具应配套。部分卫生洁具应先进行预制再安装。
4.2 卫生洁具安装
(1) 背水箱坐便器安装：
A背水箱配件安装：
(a) 背水箱中带溢水管的排水口安装与塞风安装相同。溢水管口应低于水箱固定螺孔10—20mm.
(b) 背水箱浮球阀安装与高水箱相同，有补水管者把补水管上好后煨弯至溢水管口。
(c) 安装扳手时，先将圆盘塞入背水箱左上角方孔内，把圆盘上入方螺母内用管钳拧至松紧适度，把挑杆煨好勺弯，将扳手轴插入圆盘孔内，套上挑杆拧紧顶丝。
(d) 安装背水箱翻板式排水时，将挑杆与翻板用尼龙线连接好，扳动扳手使挑杆上翻板活动自如。
B背水箱、坐便器稳装：
(a) 将坐便器预留排水管口周边清理干净，取下临时管堵，检查管内有无杂物。
(b) 将坐便器出水口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处画好印记后，移开坐便器，将印记做好十字线。
在十字线中心处剔φ20*60mm的孔洞，把φ10mm螺栓插入孔洞内用水泥栽牢，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器。将坐便器排水口及排水管口周边抹上油灰后将便器对准螺栓放平，找正，螺栓上套好胶皮垫、眼圈上螺母拧至松紧适度。
(c) 对准坐便器尾部中心，在墙上画好垂直线，在距地平800cm高度画水平线。根据水箱背面固定孔眼的距离，在水平线上画好十字线。在十字线中心处剔φ30*70深的孔洞，把带有燕尾的镀锌螺栓(规格φ10*100mm)插入孔洞内，用水泥栽牢。将背水箱挂在螺栓上放平，找正。与坐便器中心对正，螺栓上套好胶皮垫，带上眼圈、螺母拧至松紧适度。
坐便器无进水锁母的可采用胶皮碗的连接办法。
上水八字水门的连接方法与高水箱相同。
(3) 洗脸盆安装
A洗脸盆零件安装：
(a) 安装脸盆下水口：先将下水口根母、眼圈、胶垫卸下，将上垫垫好油灰后插入脸盆排水口孔内，下水口中的溢水口要对准脸盆排水口中的溢水口眼。外面另上垫好油灰的胶垫，套上眼圈，带上根母，再用自制扳手卡住排水口十字筋，用平口扳手上根母至松紧适度。
(b) 安装脸盆水嘴：先将水嘴根母，锁母卸下，在水嘴根部垫好油灰，插入脸盆给水孔眼，下面再套上胶垫眼圈，带上根母后左手按住水嘴，右手用自制八字死扳手将锁母紧至松紧适度。
B洗脸盆稳装：
(a) 洗脸盆支架安装：应按照排水管口中心在墙上画出竖线，由地面向上量出规定的高度，画出水平线，根据盆宽在水平线上画出支架位置的十字线。按印记剔成φ30*120mm孔洞。将脸盆支架找平栽牢。再将脸盆置于支架上找平、找正。将φ4螺栓上端插到脸盆下面固定孔内，下端插入支架孔内，带上螺母拧至松紧适度。
(b) 铸铁架洗脸盆安装：按上述方法找好十字线，按印记剔成φ15*700mm孔洞，栽好铅皮卷，采用21/2″螺丝将盆架固定于墙上，将活动架的固定螺栓松开，拉出活动架将架勾勾在盆下固定孔内，拧紧盆架的固定螺栓，找平、找正。
C洗脸盆排水管连接：
(a) S型存水弯的连接：应在脸盆排水口丝扣下端涂铅油，缠少许麻丝。将存水弯上节拧在排水口上，松紧适度。再将存水弯下节的下端缠油盘根绳插在排水管口内，将胶垫放在存水弯的连接处，把锁母用手拧紧后调直找正。再用扳手拧至松紧适度。用油灰将下水管口塞严、抹平。
(b) P型存水弯的连接：应在脸盆排水口丝扣下端涂铅油，缠少许麻丝。将存水弯立节拧在排水口上，松紧适度。再将存水弯横节按需要长度配好。把锁母和护口盘背靠背套在横节上，在端头缠好油盘根绳，试安高度是否合适，如不合适可用立节调整，然后把胶垫放在锁口内，将锁母拧至松紧适度。把护口盘内填满油灰后向墙面找平、按实。将外溢油灰除掉，擦净墙面，将下水口处外露麻丝清理干净。
D洗脸盆给水管连接：
一方面量好尺寸，配好短管。装上八字水门。再将短管另一端丝扣处涂油、缠麻、拧在预留给水管口(假如是暗装管道，带护口盘，要先将护口盘套在短节上，管子上完后，将护口盘内填满油灰，向墙面找平、按实，清理外溢油灰)至松紧适度。将铜管(或塑料管)按尺寸断好，需煨灯叉弯者把弯煨好。将八字水门与水嘴的锁母卸下，背靠背套在铜管(或塑料管)上，分别缠好油盘根绳或铅油麻线，上端插入水嘴根部，下端插入八字水门中口，分别拧好上、下锁母至松紧适度。找直、找正，并将外露麻丝清理干净。
(4) PT型支柱式洗脸盆配件安装：
A PT型支柱式洗脸盆配件安装：
(a) 混合水嘴的安装：将混合水嘴的根部加1mm厚的胶垫、油灰。插入脸盆上沿中间孔眼内，下端加胶垫和眼圈，扶正水嘴，拧紧根母至松紧适度，带好给水锁母。
(b) 将冷、热水阀门上盖卸下，退下锁母，将阀门自下而上的插入脸盆冷、热水孔眼内。阀门锁母和胶圈套入四通横管，再将阀门上根母加油灰及1mm厚的胶垫，将根母拧紧与丝扣平。盖好阀门盖，拧紧门盖螺丝 。
(c) 脸盆排水口加1mm厚胶垫、油灰，插入脸盆排水孔眼内，外面加胶垫和眼圈，丝扣处涂油、缠麻。用自制扳手卡住下水口十字筋，拧入下水三通口，使中口向后，溢水口要对准脸盆溢水眼。
(d) 将手提拉杆和弹簧万向珠装入三通中心，将锁母拧至松紧适度，再将立杆穿过混合水嘴空腹管至四通下口，四通和立杆接口处缠油盘根绳，拧紧压螺母，立、横杆叉点用卡具联接好，同时调整定位。
B PT型支柱式洗脸盆稳装：
(a) 按照排水管口中心画出竖线，将支柱立好，将脸盆转放在立柱上，使脸盆中心对准竖线，找平后画好脸盆固定孔眼位置。同时将支柱在地面位置做好印记。按墙上印记剔成φ10*80mm的孔洞，栽好固定螺栓。将地面支柱印记内放好白灰膏，稳好支柱及脸盆，将固定螺栓加胶皮垫、眼圈、带上螺母拧至松紧适度。再次将脸盆面找平，支柱找直。将支柱与脸盆接触处及支柱与地面接触处用白水泥勾缝抹光。
(b) PT型支柱式洗脸盆给排水管连接方法参照脸盆给排水管道安装。
(6) 平面小便器安装
(a) 一方面，对准给水管中心画一条垂线，由地平向上量出规定的高度画一水平线。根据产品规格尺寸，由中心向两侧固定孔眼的距离，在横线上画好十字线，再画出上、下孔眼的位置。
(b) 将孔眼位置剔成φ10*60mm的孔眼，栽入φ6mm螺栓。托起小便器挂在螺栓上。把胶垫、眼圈套入螺栓、将螺母拧至松紧适度。将小便器与墙面的缝隙嵌入白水泥浆补齐、抹光。其它安装方法同上。
(7) 立式小便器安装
A立式小便器安装前应检查给、排水预留管口是否在一条垂线上，间距是否一致。符合规定后按照管口找出中心线。将下水管周边清理干净，取下临时管堵，抹好油灰，在立式小便器下铺垫水泥、白灰膏的混合灰(比例为1：5)。将立式小便器稳装找平、找正。立式小便器与墙面、地面缝隙嵌入白水泥浆抹平、抹光。
B将八字水门丝扣抹铅油、缠麻、带入给水口，用扳子上至松紧适度。其护口盘应与墙面靠严。八字水门出口对准鸭嘴锁口，量出尺寸，断线铜管，套上锁母及扣碗，分别插入鸭嘴和八字水门出水口内。缠油盘根绳拧紧锁母拧至松紧适度。然后将扣碗加油灰按平。
(8) 家具盆安装
栽架前应将盆架与家具盆试一下是否相符。将冷、热水预留管口之间画一条平分垂线(只有冷水时，家具盆中心应对准给水管口)。由地面向上量出规定的高度，画出水平线，按照家具盆架的宽度由中心线左右画好十字线，剔成φ50*120mm的孔眼，用水冲净孔眼内杂物，将盆架找平、找正。用水泥栽牢。将家具盆放于架上纵横的找平，找正。家具盆靠墙一侧缝隙处嵌入白水泥浆勾缝抹光。
A排水管的连接：先将排水口根母松开卸下，放在家具盆排水孔眼内，测量出距排水预留管口的尺寸。将短管一端套好丝扣，涂油、缠麻。将存水弯拧至外露丝2—3扣，按量好的尺寸将短管断好，插入排水管口的一端应做扳边解决。将排水口圆盘下加1mm厚的胶垫、抹油灰，插入家具盆排水孔眼，外面再套上胶垫、眼圈，带上根母。在排水口的丝扣处抹油、缠麻，用自制扳手卡住排水口内十字筋，使排水口溢水眼对准家具盆溢水孔眼，用自制扳手拧紧根母至松紧适度。吊直找正。接口处捻灰，环缝要均匀。
B水嘴安装：将水嘴丝扣处涂油缠麻，装在给水管口内，找平、找正，拧紧。除净外露麻丝。
C堵链安装：在瓷盆上方50mm并对准排水口中心处剔成φ10*50mm孔眼，用水泥浆注牢。
(9)浴盆安装
A浴盆稳装：浴盆稳装前应将浴盆内表面擦拭干净，同时检查瓷面是否完好。带腿的浴盆先将腿部的螺丝卸下，将拔梢母插入浴盆底卧槽内，把腿扣在浴盆上带好螺母拧紧的找平。浴盆如砌砖腿时，应配合土建施工把砖腿按标高砌好。将浴盆稳于砖台上，找平、找正。浴盆与砖腿缝隙外用1：3水泥砂浆填充抹平。
B浴盆排水安装：将浴盆排水三通套在排水横管上，缠好油盘根绳，插入三通中口，拧紧螺母。三通下口装好铜管，插入排水预留管口内(铜管下端板边)。将排水口圆盘下加胶垫、油灰、插入浴盆排水孔眼，外面再套胶垫、眼圈，丝扣处涂铅油、缠麻。用自制叉扳手卡住排水口十字筋，上入弯头内。
将溢水立管下端套上锁母，缠上油盘根绳，插入三通上口对准浴盆溢水孔，带上锁母。溢水管弯头处加1mm厚的胶垫、油灰，将浴盆堵螺栓穿过溢水孔花盘，上入弯头“-”字丝扣上，无松动即可。再将三通上口锁母拧至松紧适度。
浴盆排水三通出口和排水管接口处缠绕油盘根绳捻实，再用油灰封闭。
C混合水嘴安装：将冷、热水管口找平、找正。把混合水嘴转向对丝抹铅油，缠麻丝，带好护口盘，用自制扳手(俗称钥匙)插入转向对丝内，分别拧入冷、热水预留管口，校好尺寸，找平、找正。使护口盘紧贴墙面。然后将混合水嘴对正转向对丝，加垫后拧紧锁母找平、找正。用扳手拧至松紧适度。
D水嘴安装：先将冷、热水预留管口用短管找平、找正。如暗装管道进墙较深者，应先量出短管尺寸，套好短管，使冷、热水嘴安完后距墙一致。将水嘴拧紧找正，除净外露麻丝。
(10) 淋浴器安装：
A镀铬淋浴器安装：暗装管道先将冷、热水预留管口加试管找平、找正。量好短管尺寸、断管、套丝、沿铅油、缠麻，将弯头上好。明装管道按规定标高煨好“∏”弯(俗称元宝弯)，上好管箍。
淋浴器锁母外丝丝头处抹油、缠麻。用自制扳手卡住内筋，上入弯头或管箍内。再将淋浴器对准锁母外丝，将锁母拧紧。将固定圆盘上的孔眼找平、找正。画出标记，卸下淋浴器，将印记剔成φ10*40mm的孔眼，栽好铅皮卷。再将锁母外丝口加垫抹油，将淋浴器对准锁母外丝口，用扳手拧至松紧适度。再将固定圆盘与墙面靠严，孔眼平正，用木螺丝固定在墙上。
将淋浴器上部铜管预装在三通口上，使立管垂直，固定圆盘与墙面贴实，孔眼平正，画出孔眼标记，栽入铅皮卷，锁母外加垫抹油，将锁母拧至松紧适度。上固定圆盘木螺丝固定在墙面上。
B铁管淋浴器的组装：铁管淋浴器的组装必须采用镀锌管及管件，皮钱阀门、各部尺寸必须符合规范规定。
由地面向上量出1150mm，画一条水平线，为阀门中心标高。再将冷、热阀门中心位置画出，测量尺寸，配管上零件。阀门上应加活接头。
根据组数预制短管，按顺序组装，立管栽固定立管卡，将喷头卡住。立管应吊直，喷头找正。安装时应注意男、女浴室喷头的高度。
5. 质量标准
5.1 保证项目
(1) 卫生洁具的型号、规格、质量必须符合设计规定；卫生洁具排水口的出口与排水管承口的连接处必须严密不漏。
检查方法：检查出厂合格证，通水检查。
(2) 卫生洁具的排水管径和最小坡度，必须符合设计规定和施工规范规定。
检查方法：观测或尺量检查。
5.2 基本项目
支托架防腐良好，埋设平整牢固，洁具放置平稳，洁净。支架与洁具接触紧密。
检查方法：观测和手扳检查。
5.3 卫生洁具安装的允许偏差和检查方法见表1-7-1。
卫生洁具安装的允许偏差和检查方法 表1-7-1
项目
允许偏差(mm)
检查方法
坐标
单独器具
10
接线、吊线和尺量检查
成排器具
5
标高
单独器具
±15
成排器具
±10
器具水平度
2
用水平尺和尺量检查
器具垂直度
3
用吊线和尺量检查
6. 成品保护
6.1 洁具在搬运和安装时要防止磕碰。稳装后洁具排水口应用防护用品堵好，镀铬零件用纸包好，以免堵塞或损坏。
6.2 在釉面砖、水磨石墙面孔洞时，宜用手电钻或先用小錾子剔掉釉面，等剔至砖底灰层处方可用力，但不得过猛，以免将面层剔碎或震成空鼓现象。
6.3 洁具稳装后，为防止配件丢失或损坏，如拉链、堵链等材料、配件应在竣工前统一安装。
6.4 安装完的洁具应加以保护，防止洁具瓷面受损和整个洁具损坏。
6.5 通水实验前应检查地漏是否畅通，分户立阀门是否关好，然后按层段分房间逐个进行通水实验，以免漏水使装修工程受损。
6.6 在冬季室内不通暖时，各种洁具必须将水放净。存水弯应无积水，以免将洁具和存水弯冻裂。
7. 应注意的质量问题
7.1 蹲便器不平，左右倾斜。因素：稳装时，正面和两侧垫砖不牢，焦渣填充后，没有检查，抹灰后不好修理，导致高水箱与便器不对中。
7.2 高、低水箱拉、扳把不灵活。因素：高、低水箱内部配件安装时，三个重要部件在水箱内位置不合理。高水箱进水、拉把应放在水箱同侧。以免使用时互相干扰。
7.3 零件镀铬表层被破坏。因素：安装时使用管钳。应采用平面扳手或自制扳手。
7.4 坐便器与背水箱中心没对正，弯管歪扭。因素：划线不对中，便器稳装不正或先稳背箱，后稳便器。
7.5 坐便器周边离开地面。因素：下水管口预留过高，稳装前没修理。
7.6 立式小便器距墙缝隙太大。因素：甩口尺寸不准确。
7.7 洁具溢水失灵。因素：下水口无溢水眼。
7.8 通水之前，将器具内污物清理干净，不得借通水之便将污物冲入下水管内，以免管道堵塞。
