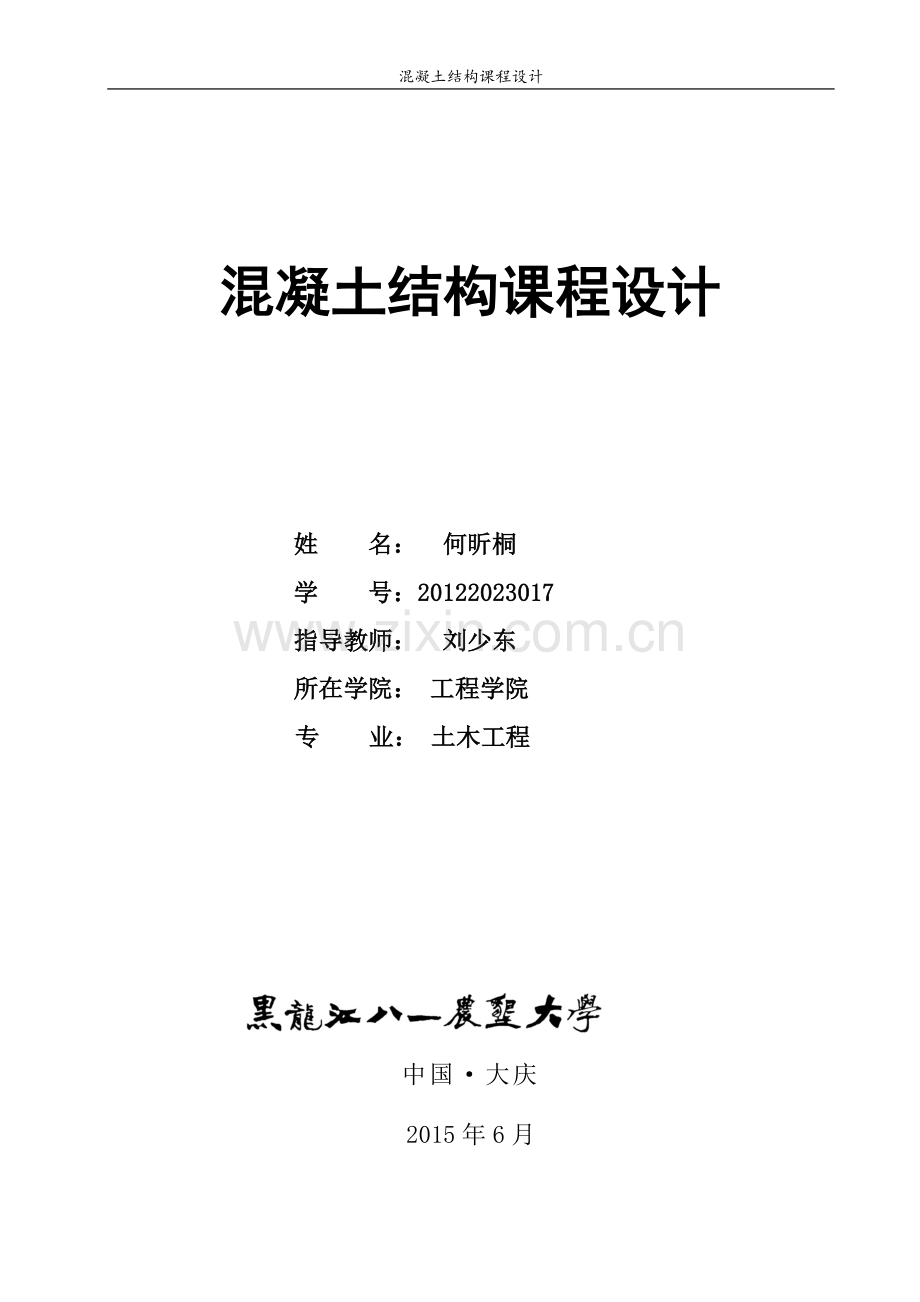

混凝土结构课程设计-多层仪器仪表生产厂房设计.doc

混凝土结构课程设计

混凝土结构课程设计

姓 名： 何昕桐
学 号：20122023017
指导教师： 刘少东
所在学院： 工程学院
专 业： 土木工程

中国·大庆
2015年6月

目 录
1、设计资料.....................................................1
2、板的设计.....................................................2
（1） 荷载 ....................................................3
（2） 内力计算.................................................4
（3） 正截面承载力计算.........................................4
3、次梁的设计....................................................6
（1）荷载......................................................6
（2）内力计算..................................................7
（3）截面承载力计算............................................8
4、主梁的设计...................................................11
（1） 荷载....................................................12
（2）内力计算.................................................12
（3）截面承载力计算...........................................15
（4）主梁吊筋计算.............................................18

混凝土结构课程设计任务书
1、设计资料
某多层仪器仪表生产厂房设计使用年限为50年，安全等级为二级，环境类别为一类。采用内框架结构，边柱为砖柱，采用钢筋砼整体现浇单向板肋梁楼盖，其标准层结构布置如图1所示。

图1 、结构布置图
（1）楼面做法：采用20mm厚水泥砂浆面层，自重20kN/m3；板底及梁侧采用20mm厚混合砂浆抹灰；
（2）楼面活荷载标准值
（3）恒载分项系数为1.2；活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于）。
（4）材料选用：
混凝土： 采用C35
钢筋： 主梁和次梁采用HRB400级
其余均采用HPB300级钢筋
（5） 板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内360mm，柱的截面尺寸为350mm×350mm。

2、 板的设计
板按考虑塑性内力重分布方法计算。板的，，
宜按单向板设计，按沿短边方向受力的单向板计算，应延长边方向布置足够数量的构造钢筋。
板的厚度按构造要求取，次梁截面高度取，截面宽度，板的尺寸及支承情况如图2所示。

图2、板的尺寸
（1） 荷载
恒载标准值
20mm厚水泥砂浆面层
100mm钢筋混凝土板
20mm混合砂浆天棚抹灰

线荷载设计值
活荷载设计值
合计
即每米板宽
（2） 内力计算
计算跨度
边跨（搁支在墙上）

取
中间跨
取1m宽板作为计算单元，计算简图如图3。

图3、板的计算简图

连续板个截面的弯矩计算见表1。
表1、连续板各截面弯矩计算
截面
边跨跨内
离端第二支座
离端第二跨跨内
中间跨跨内
中间支座
弯矩计算系数

4.18
-4.11
2.78
-3.18

（3）截面承载力计算
b=1000mm ,h=100mm, ，连续板各截面配筋计算见表2。

表2、连续板各截面配筋计算
板带部位截面
边区板带（①~②，⑦~⑧轴线间）
中间区板带（②~⑦轴线间）
边跨
跨内
离端第二支座
离端第二跨跨内、中间跨跨内
中间支座
边跨跨内
离端第二支座
离端第二跨跨内、中间跨跨内
中间支座

4.18
-4.11
2.78
-3.18
4.18
-4.11
2.77×0.8=2.22
-3.18×0.8=-2.54

0.039
0.038
0.026
0.030
0.039
0.038
0.021
0.024

0.040
0.039
0.026
0.031
0.040
0.039
0.021
0.024

198
193
129
153
198
193
104
119
选配钢筋
Φ10
@200
Φ10
@200
Φ10
@200
Φ10
@200
Φ10
@200
Φ10
@200
Φ10
@200
Φ10
@200
实配钢筋面积

393
393
393
393
393
393
393
393
连续板的配筋示意图如图4所示。

（a）

（b）

图4、板的配筋示意图
（a）边区板带 （b）中间区板带
3、 次梁计算
次梁按考虑塑性内力重分布方法计算。
取主梁的梁高，梁宽b=250，次梁有关尺寸及支承情况如图4。

图5、次梁的尺寸
（1）荷载
荷载设计值
由板传来
次梁自重
梁侧抹灰

活载设计值
由板传来
合计
（2）内力计算
计算跨度

取
中间跨
计算简图如图6所示。

图6、次梁计算简图
连续次梁各截面弯矩及剪力计算分别见表3和表4。
表3、连续次梁弯矩计算
截面
边跨跨内
离端第二支座
离端第二跨跨内
中间跨跨内
中间支座
弯矩计算系数

106.83
-105.83
72.18
-82.49

表4、连续次梁剪力计算
截面
边跨跨内
离端第二支座
离端第二跨跨内
中间跨跨内
中间支座
弯矩计算系数

0.45
0.6
0.55
0.55

81.07
108.09
100.03
100.03
（3）截面承载力计算
次梁跨内截面按T形截面计算，翼缘计算宽度为
梁高 ，
翼缘厚

边跨
第二跨和中间跨

判别T形截面类型：按第一类T形截面试算。
跨内截面，第一内支座按布置两排纵筋考虑，取
，
其他中间支座按布置一排纵筋考虑，。
连续次梁正截面及斜截面承载力计算分别为表5和表6。
表5、连续次梁正截面承载力计算
截面
边跨跨内
离端第二支座

106.83
-105.83

0.014
0.163

0.014
0.179＜0.35

627

734
选配钢筋
2Φ18+2Φ16
1Φ16
实配钢筋面积

710
804
截面
边跨跨内
离端第二支座

106.83
-105.83

0.014
0.163

0.014
0.179＜0.35

627

734
选配钢筋
2Φ18+2Φ16
1Φ16
实配钢筋面积

710
804

截面
离端第二跨跨内、中间跨跨内
中间支座

72.18
-82.49

0.010
0.115

0.010
0.123

452
530
选配钢筋
2Φ14+1Φ16
2Φ12+2Φ16
实配钢筋面积

509
628

表6、连续次梁斜截面承载力计算
截面
端支座内侧
离端第二支座外侧

81.07
108.09

387440＞V
368653＞V

101987＞V
97042＜V
选用箍筋
2Φ8
2Φ8

101
101

＜0
1015
实配箍筋间距s

200
200

截面
离端第二支座内侧
中间支座外侧、内侧

100.03
100.03

368653＞V
387440＞V

97042＜V
101987＞V
选用箍筋
2Φ8
2Φ8

101
101

4235
＜0
实配箍筋间距s

200
200

次梁配筋示意图如图7所示。

4、 主梁计算
主梁按弹性理论计算。
设柱的截面尺寸为350mm×350mm，主梁的有关尺寸及支撑情况如图6所示。

图8、（a）主梁的尺寸

（b）主梁的计算简图

（1） 荷载
恒载设计值
有次梁传来
主梁自重（折算为集中荷载）

梁侧抹灰（折算为集中荷载）

活载设计值
由次梁传来
合计
（2） 内力计算
边跨

中间跨

在各种不同分布的荷载作用下的内力计算可采用等跨连续梁的内力系数表进行，跨内和支座截面最大弯矩及剪力按下式计算，则

式中系数K值由附录7中查得，具体计算结果以及最不利荷载组合见表7和表8，将以上最不利荷载组合下得四种弯矩图和三种剪力图分别画在同一坐标图上，即可得主梁弯矩包络图，如图9所示。

序号
计算简图
边跨跨内
中间支座
中间跨跨内

①

②

③

④

⑤

最不利荷载组合
①+②
365.78
-234.27
-64.37
①+③
157.27
-234.27
181.63
①+④
294.29
-365.96(-201.72)
159.79
①+⑤
146.42
-201.72(-365.96)
159.79
表7、主梁弯矩计算

表8、主梁剪力计算
序号
计算简图
端支座
中间支座

①

②

0
④

⑤

最不利荷载组合
①+②
160.52
-234.96
80.59
①+④
139.79
-255.58（-171.73）
223.75（112.54）
①+⑤
48.64
-112.53（223.75）
171.73（255.58）

图9、主梁的弯矩包络图及剪力图
（3） 截面承载力计算
主梁跨内截面按T形截面计算，其翼缘计算宽度为

并
判别T形截面类型：按第一类T形截面试算。
跨内截面 ，故各跨内均属于第一类T形截面。
支座截面按矩形截面计算，取
（因支座弯矩较大，考虑布置两排纵筋，并布置在次梁主筋下面）。跨内截面在弯矩作用下按矩形截面计算，取 。
主梁正截面及斜截面承载力计算分别见表9和表10。
截面
边跨跨内
中间支座

365.78
-365.96

17.3

-348.66

0.038
0.307

0.038
0.379

选配钢筋
4Φ25
2Φ22+2Φ20+2Φ25
实配钢筋面积

表9、主梁正截面承载力计算
截面
中间跨跨跨内

181.63
-64.37

0.019
0.055

0.019
0.056

选配钢筋
2Φ16+2Φ20
2Φ22
实配钢筋面积

表10、主梁斜截面承载力计算
截面
端支座内侧
离端第二支座外侧
离端第二支座内侧

160.52
255.58
223.75

588675＞V
544316＞V
544316＞V

168971＞V
143282＞V
143282＜V
选用箍筋
2Φ8
2Φ8
2Φ8

101
101
101

1820

实配箍筋间距s

200
200
200

155375
15535

492.13
＜0
选配弯筋

2Φ20
2Φ20
实配弯筋面积

628
628
(4) 主梁吊筋计算
由次梁传至主梁的全部集中力为
G+Q=71.85kN+117.51kN=189.36kN
则：
选2Φ16 。
主梁配筋示意图如图10所示。

图10、主梁配筋示意图
