车工教学三角螺纹刀刃磨省公共课一等奖全国赛课获奖课件.pptx

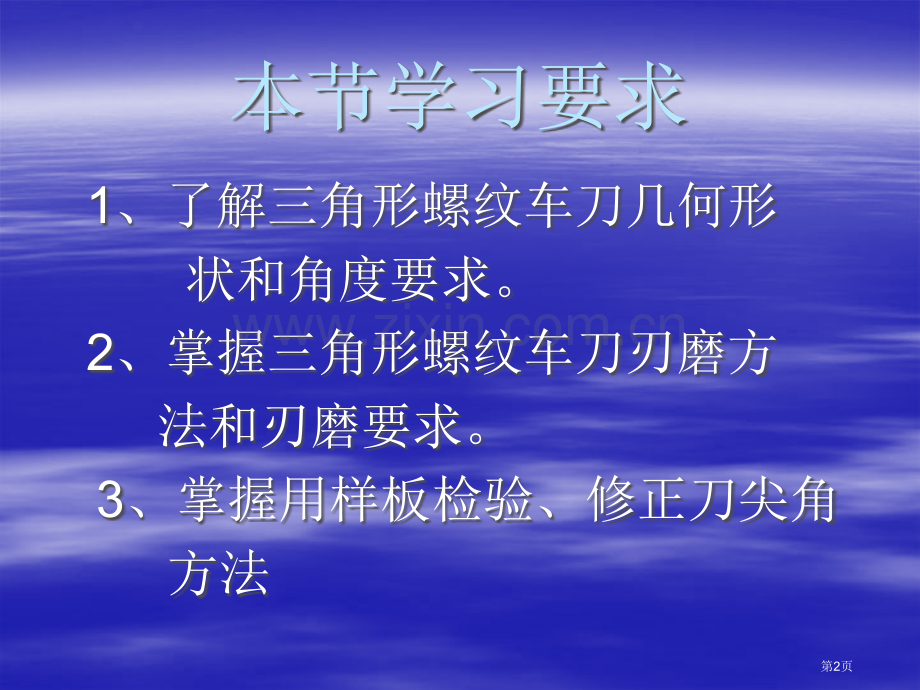

三角螺纹车刀刃磨三角螺纹车刀刃磨 -内外三角螺纹刀第1页本节学习要求1、了解三角形螺纹车刀几何形 状和角度要求。2、掌握三角形螺纹车刀刃磨方 法和刃磨要求。3、掌握用样板检验、修正刀尖角 方法 第2页复习提问1、切削三要素是什么？答：切削速度、吃刀深度、走刀量。2、断削槽形状有几个，各是什么？答：三种。直线型、圆弧型和直线圆弧 型。第3页1、三角螺纹车刀刃磨工艺要求1.）考虑粗车精度要求，刃磨出合理前后角（粗车前角大15-20，精车0-5）。2.）刀头不倾斜，内螺纹车刀刀尖角平分线应垂直与刀杆。3.）内螺纹车刀后角应适当大些。4.）车刀左右刀刃必须是直线。第4页2、三角形螺纹刀几何角度1）刀尖角应等于牙形角（普通螺纹60，英制螺纹为55）。第5页三角形螺纹刀几何角度2）前角普通为015（精车时选小一些，约05）。3）后角普通为510（进刀方向后角稍大些）第6页内、外三角螺纹刀第7页二）车刀刃磨练习1.刃磨方法1）粗磨主副后面。2）粗精磨前面及前角。3）粗精磨主副后面，刀尖角用样板检验修 正。4）车刀刀尖倒棱，宽度普通为0.1P（螺 距）。第8页螺纹刀检测及修正刃磨及安装第9页车床上安装螺纹刀第10页三角螺纹（内外）对刀安装第11页刃磨车刀常见错误1、不正确刃磨姿势。2、牙型角不正确。3、车刀刀尖牙型角中线与车刀不 平行。4、内螺纹刀刃磨过少与工件车削 时产生摩擦。第12页三）注意事项1）刀尖角不得歪斜（内螺纹车刀需尤其注意）。2）刃磨两刀刃时，要移动，以确保刀刃平直。3）待两刀刃、刀尖角精磨好后，再修磨刀尖圆弧。4）刃磨时注意正确姿势，确保安全。第13页小 结1、螺纹刀几何形状。2、刃磨三角螺纹刀次序。3、检验螺纹角度及修正。第14页作 业习题册p52页 一、填空题115 二、判断题1-4 三、选择题1-9第15页
