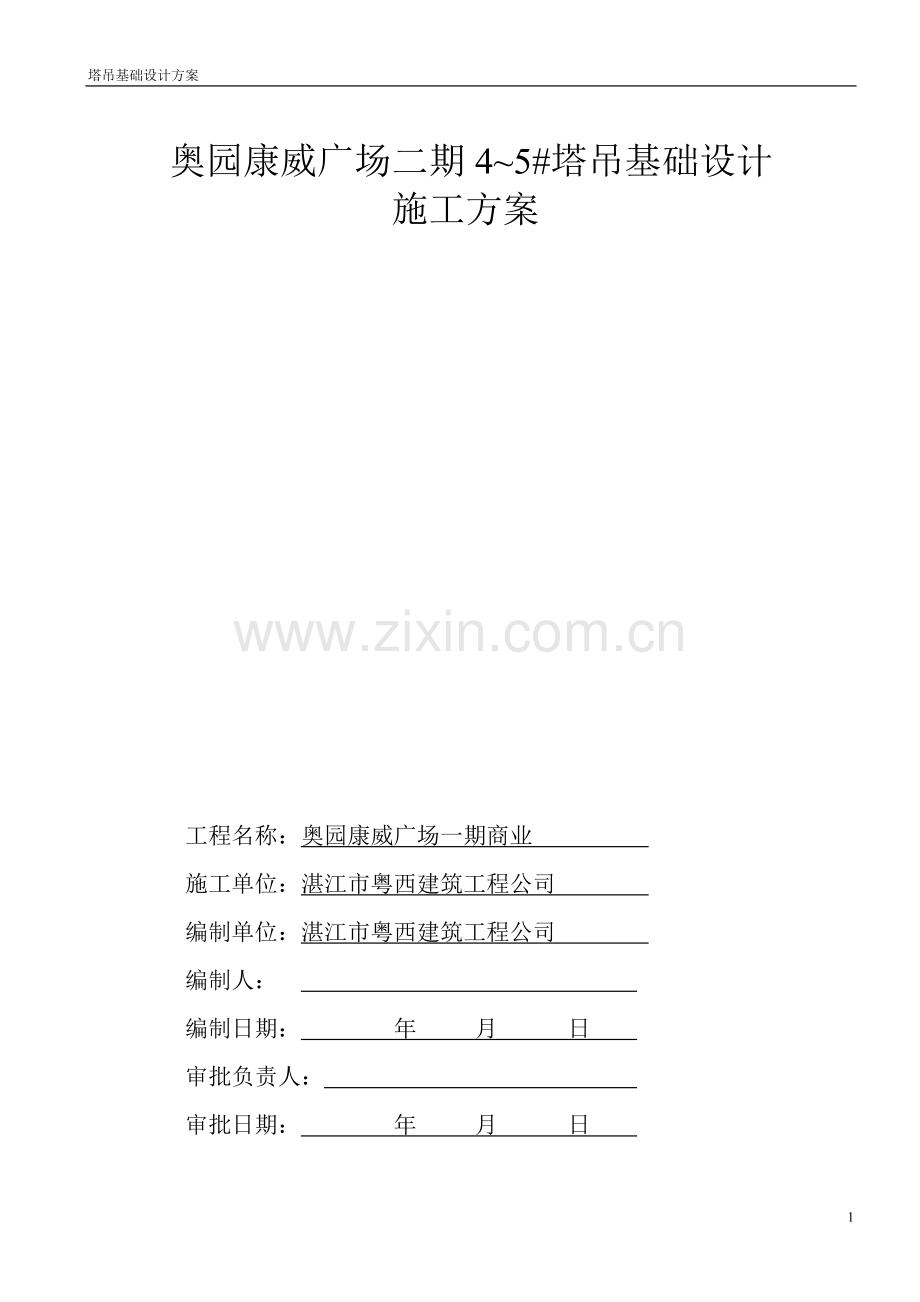

塔吊基础设计方案

奥园康威广场二期4~5#塔吊基础设计
施工方案

工程名称：奥园康威广场一期商业
施工单位：湛江市粤西建筑工程公司
编制单位：湛江市粤西建筑工程公司
编制人：
编制日期： 年 月 日
审批负责人：
审批日期： 年 月 日

目录
一、编制依据 3
二、工程概况 3
三、塔吊选型号 3
四、塔吊基础定位 3
五、塔吊基础施工做法： 4
六、塔吊（天然基础）设计计算书 4

塔吊基础施工方案
一、编制依据
1. 奥园康威广场一期商业工程施工图纸
2. 塔吊租赁公司（广西建工集团建筑机械制造有限责任公司）出租的QZT80A说明书
3. 奥园康威广场1#地块岩土工程勘探报告
4. 规范及参考文献：
(1).《塔吊起重机设计规范》(GB/T13752-1992)
(2)《地基基础设计规范》（GB5007-200）、
(3)《建筑结构荷载规范》（GB50009-2001）
(4)《混凝土结构设计规范》（GB50010-2002）
二、工程概况
建设单位:由广州康威集团有限公司;
设计单位:广州宝贤华瀚建筑工程有限公司
地质勘察单位:广东省湛江市地质工程勘察院
监理单位:广州创源汇美工程建设监理有限公司
施工单位:湛江市粤西建筑工程公司
安装单位: 广西建工集团建筑机械制造有限责任公司
奥园康威广场位于增城市新塘镇荔新十二路33号康威运动城；本工程拟建筑物地下2层；地上为21层建筑物最高度为96m。
三、塔吊选型号
本工程垂直运输主要通过塔吊完成，因工程体量较大在主楼施工中拟采用型号为QZT80A塔式起重机；其设备主要技术性能参数(详见说明书)；塔吊臂长选用60m.安装总高度109m的塔吊.。
四、塔吊基础定位
1.4#~5#塔吊安装位置，详见下图基础塔吊定位图：（后附）
2. 塔吊预埋地脚螺栓定位尺寸见下图

五、塔吊基础施工做法：
基础承台开挖——浇垫层——绑扎钢筋——预埋地脚螺栓——浇筑基础混凝土——混凝土保养。
1.塔吊基础基坑开挖，基坑底标高为0.2m.。
2.基础基坑浇筑C15混凝土垫层。
3.混凝土浇筑：
塔吊基础混凝土等级为C35，P8混凝土。,浇筑前注意用塑料袋套住螺栓丝杆，浇筑捣鼓时注意不得碰触地脚螺栓。混凝土浇筑时取样留取试块送检，作为混凝土是否达到设计强度100%进行塔吊安装的依据，后附(混凝土检测报告)。同时试验报告作为安全资料存档备查。
4.混凝土浇筑后注意养护，养护时间不得少于14天。

六、塔吊（天然基础）设计计算书
塔吊基础计算书
(1)基本参数
采用1台QZT80A(6010)塔式起重机，塔身尺寸1.60m；现场地面标高11.40m,基础底标高0.20m，基础埋设深度11.20m。
（2）塔吊基础受力情况
荷载情况
基础荷载
P(kN)
M(kN.m)
Fk
Fh
M
Mz
工作状态
620.00
23.00
1210.00
259.00
非工作状态
570.00
59.00
1100.00
0

比较桩基础塔吊基础的工作状态和非工作状态的受力情况,塔吊基础按工作状态计算
Fk=620.00kN，Fh=23.00kN，Mk=1210.00+23.00×1.50=1244.50kN.m
Fk，=620.00×1.35=837.00kN，Fh，=23.00×1.35=31.05kN，Mk，=(1210.00+23.00×1.50)×1.35=1680.08kN.m

2.基础底面尺寸验算
（1）基础尺寸
长(a)=5.50m，宽(b)=5.50m，高(h)=1.50m
（2）基础混凝土
强度等级C35，ft=1.57N/mm2，γ砼=25kN/m3
（3）基础底面尺寸验算
Gk=abhγ砼=5.50×5.50×1.50×25=1134.38kN
Pk=(Fk+Gk)/A=(620.00+1134.38)/(5.50×5.50)=58.00kPa
基础底面矩W=0.1179a3=0.1179×5.503=19.62m3
Mk/W=1244.50/19.62=63.43kPa
Mk/w=63.43kPa>Pk=58.00kPa,则进行偏心距计算
(Mk+Fvh)/(Fk+Gk)=(1244.50+23.00×1.50)/(23.00+1134.38)=1.11m
偏心距e=1.11m＜0.25×5.50=1.38m,基础底面尺寸满足要求。
3.地基承载力验算
基础底面标高0.20m 、基础置于土层:粉质粘土
地基承载力特征值fak=200.00kPa、地基土γ=17.50-10.00=7.50kN/m3
（1）修正后的地基承载力特征值计算
fa=fak+ηbγ(b-3)+ηdγm(d–0.5)
=200.00+0.30×7.50×(5.50-3)+1.50×17.22×(11.20-0.5)=482.01kPa
（2）地基承载力验算
1）当轴心荷载作用时
Pk=(Fk+Gk)/A=58.00kPa<fa=482.01kPa,地基承载力满足要求。
2） 当偏心荷载作用时
Pkmax=(Fk+Gk)/A+Mk/W=(620.00+1134.38)/30.25+1244.50/19.62=121.43kPa
Pkmax=121.43kPa＜1.2×fa=578.41kPa,地基承载力满足要求。
Pkmin=(Fk+Gk)/A-Mk/W=58.00-1244.50/19.62=-5.43kPa

4.抗倾覆验算

倾覆力矩M倾=Mk=1244.50kN.m
抗倾覆力矩M抗=(Fk+Gk)a/2=(620+1134.38)×5.50/2=4824.55kN.m
M抗/M倾=4824.55/1244.50=3.88
M抗/M倾=3.88＞1.60,抗倾覆满足要求。
5.受冲切承载力验算
Pj=Fk'/A+Mk'/W=837.00/30.25+1680.08/19.62=113.32kPa
AL=(1.60+2×1.50+5.50)×[(5.50-1.60)/2-1.50]/2=2.27m2
h0=1.50-0.07=1.43m,βhp=1+(0.9-1)×(1430-800)/(2000-800)=0.95
at=1.60m,ab=1.60+2×1.43=4.46m,am=(1.60+4.46)/2=3.03m
0.7βhpftamh0=0.7×0.95×1.57×3.03×1430=4523.76kN
FL=PjAL=113.32×2.27=257.24kN
α=1,βhs=(800/1430)0.25=0.86,am/L=3.03/5.50=0.55
(α-Pj/1.4ftβhs)βhs/βhp=[1-113.32/(1.4×1570.00×0.86)]×0.86/0.95=0.85
FL=257.24kN<0.7βhpftamh0=4523.76kN
基础抗冲切承载力=4523.76kN＞Fl=257.24kN,基础抗冲切满足要求。
6.受剪切承载力验算
am/L=0.55<(α-Pj/1.4ftβhs)βhs/βhp=0.85
基础受剪切承载系数=0.85＞am/L=0.55,基础受剪切满足要求。
7．基础配筋验算
（1）基础弯矩计算
a=(5.50-1.60)/2=1.95m,a’=1.60m,L=5.50m
Pjmax=Fk'/A+Mk'/W=837.00/30.25+1680.08/19.62=113.30kPa
Pjmin=Fk'/A-Mk'/W=837.00/30.25-1680.08/19.62=-57.96kPa
PjI=Pjmax-(Pjmax+Pjmin)/La=113.30-(113.30+57.96)/5.50×1.95=52.58kPa
M=1/12a2[Pjmax(3L+a’)+PjI(L+a’)]
=(1/12×1.952)×[113.30×(3×5.50+1.60)+52.58×(5.50+1.60)]=768.12kN.m
（2）基础配筋
基础采用HRB400钢筋，fy=300N/mm2
As1=M/(0.95fyh0)=768.12×106/(0.95×300×1430)=1885mm2
按照最小配筋率ρ=0.15%计算配筋
As2=ρbh0=0.0015×5500×1430=11798mm2
比较As1和As2，按As2=11798mm2配筋，取2625@190mm(钢筋间距满足要求)；
基础配筋As=26×491=12766mm2>As2=11798mm2,满足要求。

8.计算结果
（1）基础尺寸
长(a)=5.50m,宽(b)=5.50m,高(h)=1.50m,基础底标高0.20m。
（2）混凝土
强度等级C35,双向底筋2625。
