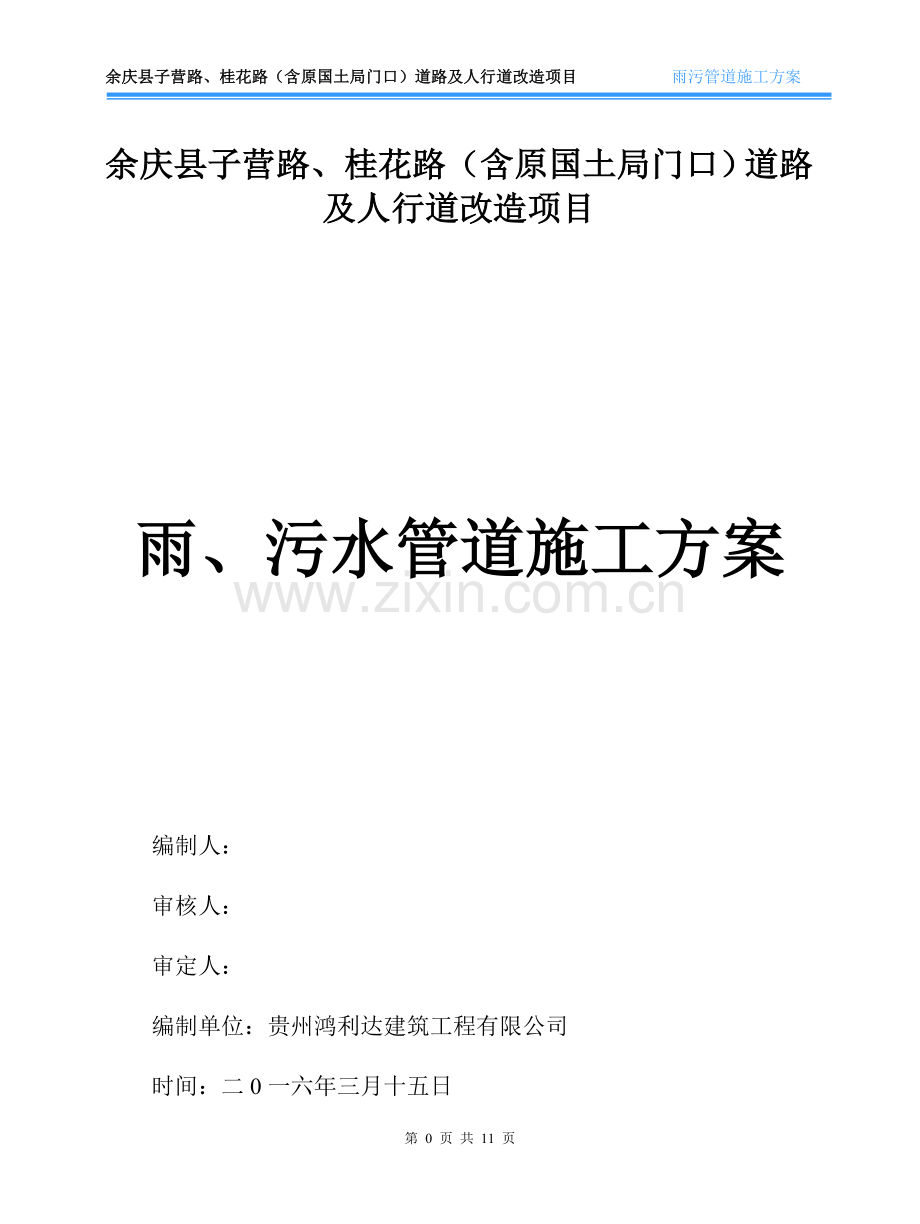

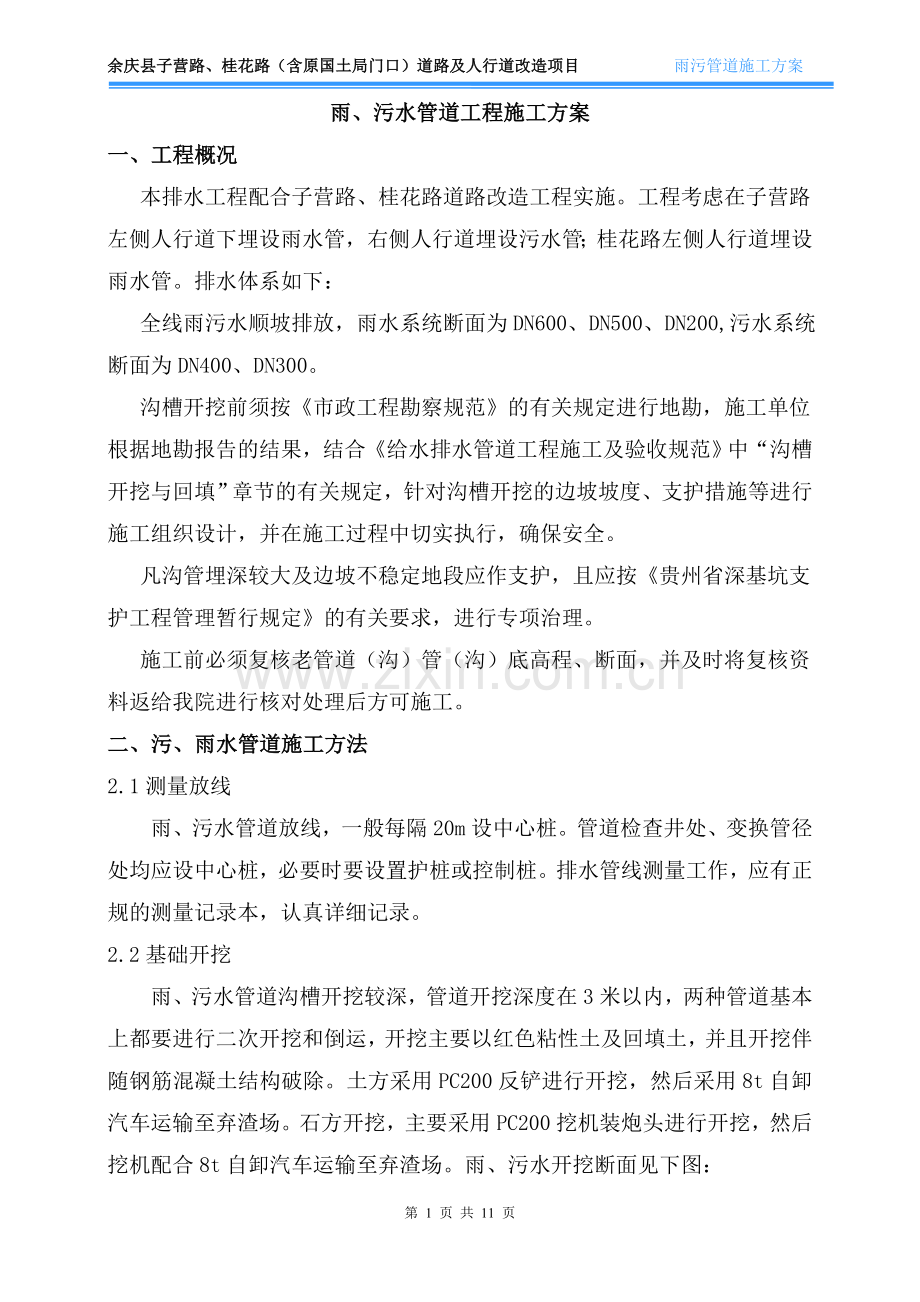

余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目 雨污管道施工方案余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目雨、污水管道施工方案编制人：审核人：审定人：编制单位：贵州鸿利达建筑工程有限公司时间：二0一六年三月十五日第 10 页 共 11 页雨、污水管道工程施工方案一、工程概况 本排水工程配合子营路、桂花路道路改造工程实施。工程考虑在子营路左侧人行道下埋设雨水管，右侧人行道埋设污水管；桂花路左侧人行道埋设雨水管。排水体系如下： 全线雨污水顺坡排放，雨水系统断面为DN600、DN500、DN200,污水系统断面为DN400、DN300。 沟槽开挖前须按市政工程勘察规范的有关规定进行地勘，施工单位根据地勘报告的结果，结合给水排水管道工程施工及验收规范中“沟槽开挖与回填”章节的有关规定，针对沟槽开挖的边坡坡度、支护措施等进行施工组织设计，并在施工过程中切实执行，确保安全。 凡沟管埋深较大及边坡不稳定地段应作支护，且应按贵州省深基坑支护工程管理暂行规定的有关要求，进行专项治理。 施工前必须复核老管道（沟）管（沟）底高程、断面，并及时将复核资料返给我院进行核对处理后方可施工。二、污、雨水管道施工方法2.1测量放线雨、污水管道放线，一般每隔20m设中心桩。管道检查井处、变换管径处均应设中心桩，必要时要设置护桩或控制桩。排水管线测量工作，应有正规的测量记录本，认真详细记录。2.2基础开挖雨、污水管道沟槽开挖较深，管道开挖深度在3米以内，两种管道基本上都要进行二次开挖和倒运，开挖主要以红色粘性土及回填土，并且开挖伴随钢筋混凝土结构破除。土方采用PC200反铲进行开挖，然后采用8t自卸汽车运输至弃渣场。石方开挖，主要采用PC200挖机装炮头进行开挖，然后挖机配合8t自卸汽车运输至弃渣场。雨、污水开挖断面见下图：土方管道沟槽开挖后，必须进行沟槽地基承载力测定，测定采用重型击实法进行测定，地基承载能力满足设计要求后方可浇注混凝土垫层，如地基承载能力不满足设计要求，必须采取回填碎石垫层的方式进行处理，处理后在进行地基承载能力确定。石方开挖后底面清理干净直接进行砂砾回填。2.3管道的基础施工（1）基础施工前必须复核坡度的标高，一般在沟槽底部每隔4m左右打一样桩，用样桩控制挖土面、垫层面和基础面。（2）管道底层分层回填碎石垫层，每层虚铺厚度100200mm。用平板式冲击夯振动冲实。（3）管道两侧回填中粗砂、碎石屑最大粒径小于40mm，要求压实度必须大于等于90%。2.4. 管道基础质量标准 (1)管道垫层及基础不得铺筑在淤泥或松填土上. (2)管道基础应表面平整，两井之间应顺直.2.5、管道质量检查砼管进入现场应进行外观检查，管材的壁厚应均匀，不应有裂缝、孔洞、塌陷及严重腐蚀缺陷，产品的技术文件应齐全，并应符合国家颁布的现行技术标准。2.6、布管（1）严格按设计、按规范布管。(2)应使用专用工具。(3)线管连接要牢固。(4)管口要封堵。(5)弯曲要合理。(6)走向要正确。(7)绑扎要牢固。(8)管道轴线不得交错。2.8、雨、污水管道承插口柔性连接施工 安装前应彻底清洁接头内的表面、凹槽，止推圈和橡胶圈，应确保其无油污灰尘。 安装密封圈时应确保密封圈与凹槽、管壁均匀贴合，并在安装前使用润滑剂润滑密封圈。 填打胶圈出现“棉花”、吓司鼻”、“凹兜”、或“跳井”时，可利用铁牙将接口间隙适当撑大，进行调整处理。錾子应贴插口壁按由下向上的顺序填打，使胶圈沿一个方向依次均匀滚入承口水线。 填胶圈的质量标准：胶圈压缩率符合要求；胶圈填至无小台，承口外缘距离均匀；无“麻花”、“闷鼻”、“曰兕”、“跳井”现象 本工程检查井分为雨水检查井和污水检查井，检查井均采用圆形检查井，均采用砖砌。2.9、管道的闭水试验（1）、闭水试验的目的是检验排水管道的严密性。（2）、管道做闭水试验前应检查管道及检查井外观质量是否合格，沟槽内有无积水，全部预留孔是否已经封闭，管道两端堵板的承载力是否经验算大于水压力的合力。（3）、闭水试验将分段进行，以两检查井间混凝土管道为一个试验对象，试验时将两端封闭，并在两端设置胶管，进水口处胶管为注水胶管，混凝土管另一端胶管为排气管。（4）、注水前应再次检查管道的外观质量、管口封堵情况，检查合格后方可注水。（5）、注水以排气管道出水且出水流量与注水口注水进量一致为止，注水结束后应测量两端胶管水位并做记录。（6）、闭水试验时间为12h，12h后应重新测定两端胶管的水位值，看其差值是否满足设计要求。2.10、回填管道回填土的土质应采用砂或土质较好的土。当采用开槽中的较好土质作为回填土时，应将土块、砾石、异物等去除。管道安装完成后，应邀请设计、建设部门等有关单位，进行隐蔽验收，然后抓紧回填土施工。回填时先由管道的两侧向管底均匀回填砂土，然后在两侧胸腔部分同时分层回填夯实，禁止只由一侧回填。直径700mm以上的管道，回填夯实后，应再次量测管内的各部分安装尺寸，检查管道有无异常并作记录，以备确认和对问题进行研究处理。三、检查井施工施工方法 本工程检查井分为雨水检查井和污水检查井，雨污水管为砖砌圆形检查井。本工程检查井数量较多，在进行施工时将根据管道施工进度，配备足够的人力、物力、机械进行施工，确保其按时完成，下面将简要介绍其施工方法：3.1检查井施工 （1）清理基础表面，复核尺寸、位置和标高是否符合设计要求。 （2）按设计要求选用合格机制普通粘土砖，并将砖湿润，但浇水应适量，否则会使墙面不清洁，灰缝不平整。 （3）准备砂浆，按照设计给定的砂浆配合比上料、拌制，控制好拌制时间，使砂浆拌合均匀，做到随拌随用。3.2检查井砌筑技术要点 (1)在已安装完毕的排水管的检查井位置处，放出检查井中心位置线，按检查井尺寸摆出井壁砖墙位置。(2)在检查井基础面上，先铺砂浆后再砌砖，一般采用一丁一顺或二丁一顺砌筑。每层砖上下皮竖灰缝应错开。随砌筑随检查尺寸。 (3)井内踏步，应随砌随安随座浆，其埋入深度不得小于设计规定。踏步安装后，在砌筑砂浆未达到规定强度前，不得踩踏。混凝土检查井井壁的踏步在预制或现浇时安装。 (4)排水管管口伸入井室30mm，当管径大于300mm时，管顶应砌砖圈加固，以减少管顶压力，当管径大于或等于1000mm时，拱圈高应为250mm；当管径小于1000mm时，拱圈高应为125mm。(5)排水检查井内的流槽，应在井壁砌到管顶时进行砌筑。污水检查井流槽的高度与管顶齐平；雨水检查井流槽的高度为管径的1/2。当采用砖砌时，表面应用1：2水泥砂浆分层压实抹光，流槽应与上下游管道接顺。 (6)砌筑检查井的预留支管，应随砌随安，预留管的管径、方向、标高应符合设计要求。管与井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑，封口抹平。3.3 抹面、勾缝技术要求 （1）砌筑检查井、井室和雨水口的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝应严密。其抹面、勾缝、座浆、抹三角灰等均采用1：2水泥砂浆，抹面、勾缝用水泥砂浆的砂子应过筛。 （2）当无地下水时，污水井内壁抹面高度抹至工作顶板底；雨水井抹至底槽顶以上200mm。其余部分用1：2水泥砂浆勾缝。（3）当有地下水时，井外壁抹面，其高度抹至地下水位以上500mm。（4）抹面厚度20mm。抹面时用水泥板搓平，待水泥砂浆初凝后及时抹光、养护。（5）勾缝一般采用平缝，要求勾缝砂浆塞入灰缝中，应压实拉平深浅一致，横竖缝交接处应平整。3.4井盖的安装（1）检查井、井室及雨水口砌筑安装至规定高程后，应及时浇筑或安装井圈，盖好井盖。（2）安装时砖墙顶面应用水冲刷干净，并铺砂浆。按设计高程找平，井口安装就位后，井口四周用1：2水泥砂浆嵌牢，井口四周围成45三角。安装井口时，核正标高后，井口周围用C30细石混凝土圬牢。3.5检查井及井室允许偏差检查井及井室允许偏差项 目允许偏差(mm)井身尺寸长、宽20直径20井盖与路面高程差非路面20路面5井底高程D100010D100015 注：表中D为管内径(mm)3.6 雨水口砌筑(1)雨水口一般采用三顺一丁或一顺一丁的砌法砌筑，如图6.4.2-3所示。砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。 图6.4.2-3 雨水口墙体砌法（a）三顺一丁；（b）一顺一丁(2)雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板。(3)检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。(4)雨水口采用C30钢筋混凝土加固处理3.7检查井、井室及雨水口施工时的质量要求(1)雨天禁止进行检查井施工。砌筑完成的检查井为防止漂管，必要时可在井室底部预留进水孔，但还土前必须砌堵严实。(2)冬期砌井应有复盖等防寒措施，并应在两端管头加设风档。(3)检查井、井室或雨水口的周围回填土前应检查下列各项，并应符合要求：1)井壁的勾缝抹面和防渗层应符合质量要求。2)井盖的高程应在5mm以内。3)井壁同管道连接处应严密不得漏水。3.8检查井土方回填检查井砌筑完成后，经过隐蔽验收后方可进行回填，回填土方必须分层进行回填，分层厚度一般不宜大于30cm，回填采取分层回填分层夯实的方式进行。夯实采用石夯或打夯机进行夯实，不得采用压路机进行压实，以免损坏检查井。四、机械人员投入 主要施工机械设备配备表序号机 械 名 称型号单位数量备 注1炮头部12砂浆机100/3.5台23挖机PC200台24挖机PC360台15载重汽车5t台66小型夯机台2人员安排：技术员3人，民工20人。五、雨、污水管道工程施工质量及安全保证措施1）雨、污水管道施工质量保证措施 加强现场巡视检查力度，强化岗位质量责任制。 完善和落实“三检一验”制度，杜绝质量管理人员处理问题不及时及工地“空转”的情况。 雨、污水管道工程严格按照各自的有关规程实施，使工程质量责任落实到每个人，并做好现场施工记录，保证施工质量具有可追溯性。 2） 施工安全保证措施在雨、污水管道施工过程中，安全生产时头等大事，它直接关系到工程的进度，企业的效益和形象，为加强工程施工中安全生产，建立项目部安全施工网络，成立安全领导小组。由项目经理任组长，为安全生产第一责任人，对项目安全生产实行全面管理，设立专职现场安全员，负责工程施工现场的日常安全监管工作。为确保安全生产，制定安全措施如下：坚决贯彻：“安全第一、预防为主”的方针，在整个施工过程中，认真坚持“管生产必须管安全”的原则，真正把安全生产的责任和措施落。对全体施工人员开展经常性的安全生产教育，认真学习安全生产知识、安全生产管理条例。提高安全员安全意识，进行工程技术交底的同时进行安全生产交底。加强现场安全管理，施工现场必须设有安全标志示意牌。所有进入现场人员，必须戴好安全帽，穿好工作服，施工人员不准穿拖鞋、凉鞋和光脚上班。严禁酒后上班。机电设备使用、检查、保养由专人负责，确保机电设备及人员安全。使用起重设备吊装作业时，严禁违章操作和违章指挥。认真做好消防工作，添置必要的消防设备，坚持做到工地每月一次的安全检查制度、发现安全隐患，及时提出整改措施，及时整改。严格按照各种设备的操作规程，使用说明进行操作，操作人员必须持证上岗，严禁其他人员开动、操作有关机械和设备。
