一、工程概况
北京站至北京西站地下直径线东段浅埋暗挖隧道起始里程为：DK0+850～DK1+628；其中DK0+850～DK0+880段为矩形断面，该段隧道施工通过隧道进口明挖段施作完成后提供工作面；DK0+880～DK1+628段通过位于DK1+142的1#工作井及横通道提供工作面向东西方向开挖。根据2006年11月20日浅埋暗挖段隧道专家评审会的意见及相关工程洽商，DK1+142～DK1+628段隧道采用洞桩法施工；DK1+142～DK0+880段隧道施工工法待定。
为消除地下施工安全隐患，了解隧道上方地层的水囊及土质松散密实情况，我部拟聘请专业地质探测单位对我部承担的暗挖隧道开挖轮廓线上方及轮廓线以外2m范围内的地下情况进行雷达探测。探测里程DK0+850～DK1+628，共计778m。

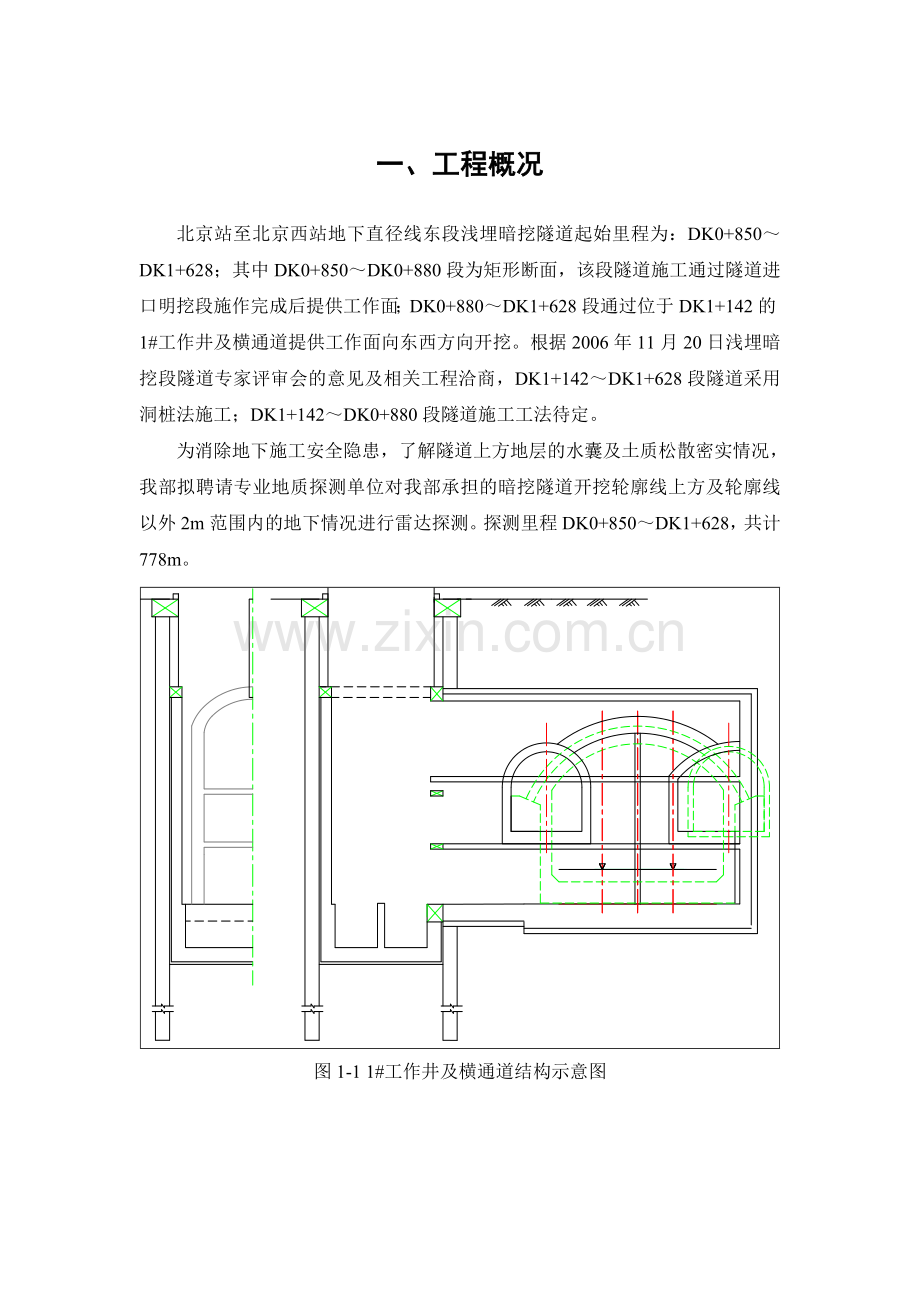

图1-1 1#工作井及横通道结构示意图

图1-2 1#工作井以东段隧道断面示意图

图1-3 1#工作井以西段隧道断面示意图
由于1#工作井以东段隧道（DK0+850～DK1+142）施工工法未定，隧道开挖轮廓线宽度目前难以明确，故本次探测宽度取两种工法较宽的为准，并考虑隧道存在加宽段，探测宽度为20m。

二、探测设备
SIR-3000型地质雷达一台
100MHz雷达探测天线一部
三、测线布置

以DK0+850为起点，由东向西纵向布置七条测线，七条测线分布如上图所示：在隧道中心轴线上布置一条测线，以轴线为中心向南北方向每3m布置一条测线。
四、操作程序
⑴收集相关的地质资料；
⑵我部测量队将隧道中心线及里程桩号进行放样，现场交与探测单位，并在探测过程中安排一名测量工全程陪同；
⑶以所获取的里程桩号为基准，每10米一标，进行里程标注；
⑷开启仪器，拉动天线沿着测线方向进行扫描，并在图像明确标记；
⑸然后进行室内资料整理与分析，并将探测结果标注在CAD成果图上。
五、质量保证措施
⑴严格执行ISO9001质量管理与质量保证体系标准，明确各级职责；
⑵探测工作严格按国家勘察大纲、技术细则和有关规范实施；
⑶探测工作过程中，项目技术负责人及探测单位要对各作业组的探测过程、结果进行检查，探测班组要做好记录，做到清晰完整，表格填写齐全，资料管理科学严谨；
⑷对探测结果严格执行三级探测验收制度，严禁弄虚作假，确保探测结果科学公正；
⑸项目探测人员在探测实施过程中，应保证探测及时、反馈结果及时；
⑹探测完成后，应在2日内将探测结果（报告）反馈到我部。
⑺项目探测完成后，将最终探测报告整理成册，一式4份，并附送电子文档；
⑻妥善保存野外原始资料，使探测工作质量具有可追溯性。
