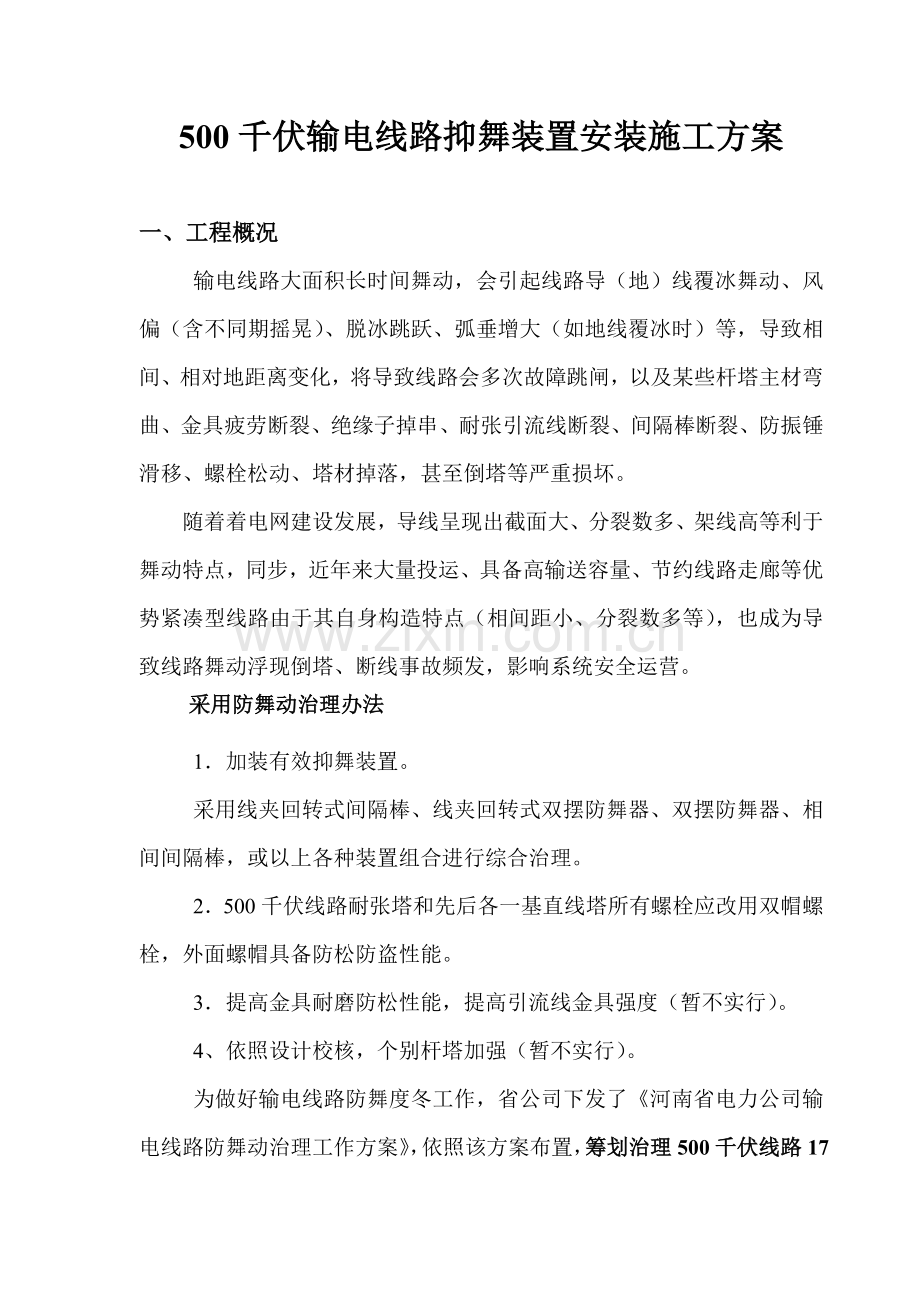

500千伏输电线路抑舞装置安装施工方案

一、工程概况
输电线路大面积长时间舞动，会引起线路导（地）线覆冰舞动、风偏（含不同期摇晃）、脱冰跳跃、弧垂增大（如地线覆冰时）等，导致相间、相对地距离变化，将导致线路会多次故障跳闸，以及某些杆塔主材弯曲、金具疲劳断裂、绝缘子掉串、耐张引流线断裂、间隔棒断裂、防振锤滑移、螺栓松动、塔材掉落，甚至倒塔等严重损坏。
随着着电网建设发展，导线呈现出截面大、分裂数多、架线高等利于舞动特点，同步，近年来大量投运、具备高输送容量、节约线路走廊等优势紧凑型线路由于其自身构造特点（相间距小、分裂数多等），也成为导致线路舞动浮现倒塔、断线事故频发，影响系统安全运营。
采用防舞动治理办法
1．加装有效抑舞装置。
采用线夹回转式间隔棒、线夹回转式双摆防舞器、双摆防舞器、相间间隔棒，或以上各种装置组合进行综合治理。
2．500千伏线路耐张塔和先后各一基直线塔所有螺栓应改用双帽螺栓，外面螺帽具备防松防盗性能。
3．提高金具耐磨防松性能，提高引流线金具强度（暂不实行）。
4、依照设计校核，个别杆塔加强（暂不实行）。

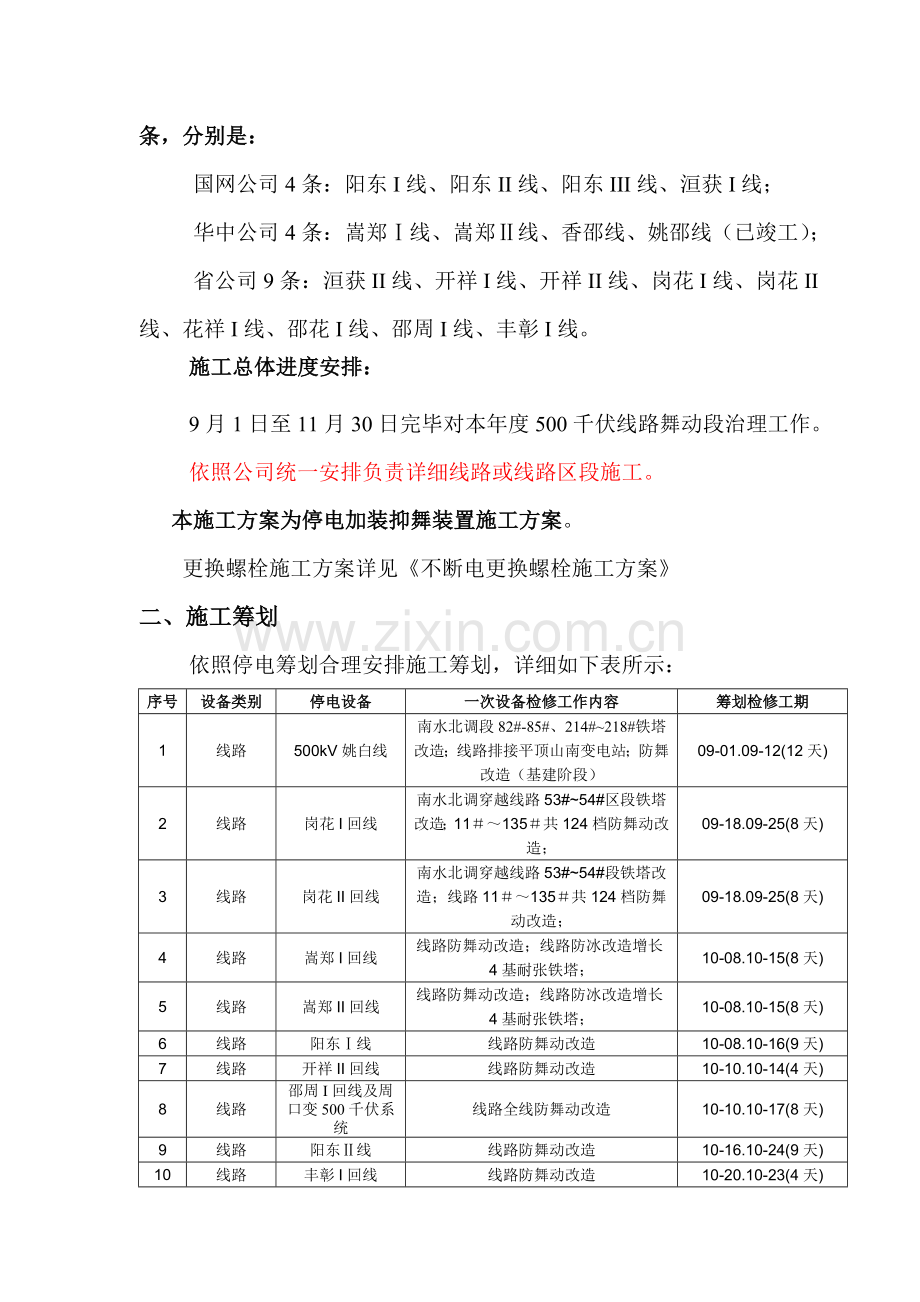

为做好输电线路防舞度冬工作，省公司下发了《河南省电力公司输电线路防舞动治理工作方案》，依照该方案布置，筹划治理500千伏线路17条，分别是：
国网公司4条：阳东I线、阳东II线、阳东III线、洹获I线；
华中公司4条：嵩郑Ⅰ线、嵩郑Ⅱ线、香邵线、姚邵线（已竣工）；
省公司9条：洹获II线、开祥I线、开祥II线、岗花I线、岗花II线、花祥I线、邵花I线、邵周I线、丰彰I线。
施工总体进度安排：
9月1日至11月30日完毕对本年度500千伏线路舞动段治理工作。
依照公司统一安排负责详细线路或线路区段施工。
本施工方案为停电加装抑舞装置施工方案。
更换螺栓施工方案详见《不断电更换螺栓施工方案》
二、施工筹划
依照停电筹划合理安排施工筹划，详细如下表所示：
序号
设备类别
停电设备
一次设备检修工作内容
筹划检修工期
1
线路
500kV姚白线
南水北调段82#-85#、214#~218#铁塔改造；线路排接平顶山南变电站；防舞改造（基建阶段）
09-01.09-12(12天)
2
线路
岗花I回线
南水北调穿越线路53#~54#区段铁塔改造；11＃～135＃共124档防舞动改造；
09-18.09-25(8天)
3
线路
岗花II回线
南水北调穿越线路53#~54#段铁塔改造；线路11＃～135＃共124档防舞动改造；
09-18.09-25(8天)
4
线路
嵩郑I回线
线路防舞动改造；线路防冰改造增长4基耐张铁塔；
10-08.10-15(8天)
5
线路
嵩郑II回线
线路防舞动改造；线路防冰改造增长4基耐张铁塔；
10-08.10-15(8天)
6
线路
阳东Ⅰ线
线路防舞动改造
10-08.10-16(9天)
7
线路
开祥II回线
线路防舞动改造
10-10.10-14(4天)
8
线路
邵周I回线及周口变500千伏系统
线路全线防舞动改造
10-10.10-17(8天)
9
线路
阳东Ⅱ线
线路防舞动改造
10-16.10-24(9天)
10
线路
丰彰I回线
线路防舞动改造
10-20.10-23(4天)
11
线路
阳东Ⅲ线
线路防舞动改造
10-24.11-01(9天)
12
线路
花祥I回线
线路防舞动改造
11-01.11-06（6天)
16
线路
洹获Ⅱ回线
线路防舞动改造
11-05.11-08(4天)
14
线路
邵花Ⅰ回线
线路防舞动改造；抗冰改造增长2基耐张铁塔；
11-09.11-16(8天)
15
线路
洹获Ⅰ回线
线路防舞动改造；
11-15.11-18(4天)
13
线路
香邵线
线路防舞动改造；
11-18.11-26(9天)
17
线路
开祥I回线
线路防舞动改造
11-21.11-24(4天)
依照详细线路停电时间调节，相应调节详细线路施工筹划。
三、施工人员组织
为贯彻公司做好超高压线路防舞度冬以及防覆冰、抗冰改造和南水北调改造工程等工作，保证河南电网冬季安全可靠运营规定，送电一公司成立技改工作领导小组：
送电一公司“技改工作”领导小组
组 长：王 刚
副组长：马 鹏、吴建岭 、
成 员：技术、安全、质量、材料、财务、渠道、施工队及车队负责人。
重要职责：负责安公司规定，保质、保量，按期完毕公司分派技改任务。
筹划投入十一种施工队，按停电时间和公司分派任务量拟定详细投入人数。
四、施工技术方案
1. 停电前重要准备工作
1）协调好施工现场渠道问题，避免在停电施工过程中浮现扯皮事情；
2）将材料、设备运至施工塔位。
3）清点材料规格、数量，保证各种防舞间隔棒符合设计规定；
4）按《电业安全工作规程(电力线路某些)》规定办理工作票。
5）停电前，管理人员、施工人员必要到位。
6）施工安全、技术交底必要完毕，必要交到施工每个施工人员。
7）对线路进行详细调查，重点调查有无并行电力线路，有无高级别电力线、铁路、高速公路、公路、河流等重要跨越，并视详细状况采用针对性办法，若有并行、交叉电力电力线路时应高处作业人员配备保安接地线。
8）采用合成绝缘子悬垂串，上下人时必要配备、使用软梯。
2. 停电后重要施工任务
1）对500千伏线路进行验电，确认没有电后按规定挂设接地线；接地线挂设在整个需要工作工作区段两端。
2）施工人员出线，进行防舞间隔棒安装前距离测量。
3）按照测量距离，安装防舞间隔棒。
4）全线工作结束后，人员撤离、拆除接地线、终结工作票。
3. 防舞间隔棒安装办法
1）四分裂线夹回转式间隔棒安装
普通线夹

回转

组立施工一队
组立施
二队
组立施工三队
组立施工四队
线夹
四分裂线夹回转式间隔棒构成如图一所示。四个子导线线夹中两个为普通阻尼线夹，另两个为回转式线夹。本体框架为双框构造，线夹关节处安装阻尼橡胶。

迎风侧
（北侧）

图一、四分裂线夹回转式间隔棒组装图
(1) 普通线夹安装参照普通线路间隔棒线夹安装办法，运用专用工具完毕线夹安装。
(2) 回转线夹安装如图二所示进行安装。专用工具通过长杆拧紧螺纹来使线夹握紧到子导线上，再安装锁紧销以完毕安装。
(3) 安装后线夹支撑联板与滑道位置应如图三所示，支撑板位于滑道中部
安装工具示意图
螺纹

图二、回转线夹安装示意图

支撑板位于滑道中部
滑道
支撑板

图三 支撑板与滑道位置安装示意图

(4) 回转线夹安装方向遵循图四所示原则进行安装。两个回转线夹均布置在北侧子导线上。

图四、回转线夹位置示意图
2）双摆防舞器安装阐明
双摆防舞器采用间隔棒作为载体安装在导线上，故双摆防舞器与间隔棒之间连接非常核心。间隔棒框体采用正方形，双摆防舞器与间隔棒之间采用螺栓连接方式，并采用开口销和弹簧垫圈防松，保证连接可靠性，装配后状况下图所示。

双摆防舞器在档内布置方式采用宏观集中、微观分散布置方式，即宏观上将双摆防舞器在档内若干点集中布置，微观上在布置点处双摆防舞器间隔一定距离分散布置。
（1）微观布置方案
根据双摆防舞器微风振动考核实验成果，并参照以往经验，拟定采用本次防舞设计中双摆防舞器微观安装间距为7米。
（2）宏观布置方案
对防舞设计中档距不大于700m档，重要防止1阶、2阶、3阶低阶舞动，因而宏观上，把双摆总质量均分为三份，分别布置在档长2/9、1/2、7/9处。
对防舞设计中档距不不大于700m档，为防止高阶舞动，并避免双摆防舞器过重对导线负面影响，采用四点布置原则，把档距1/7，7/16，9/16，6/7定义为第1，2，3，4点，分别以第1，2，3，4点为中心对称布置。
布置点处原间隔棒解决
在布置点处若存在间隔棒，应将原间隔棒拆除；此外，距防舞器距离一定范畴内间隔棒也应作相应解决，详细操作办法如下。

新安装双摆防舞器与原线路上已安装间隔棒调节示意图
图中：
L1—双摆防舞器安装点最外侧防舞器与其相邻原线路间隔棒（图中1＃）之间距离；
L2—双摆防舞器安装点最外侧防舞器相邻原线路次档距（图中1＃间隔棒与2＃间隔棒之间距离）。
如上图所示，设线路最大次档距为a，最小次档距为b，则调节办法为：
（1）．若L1+L2≤a，则拆除1＃间隔棒；
（2）．若L1+L2＞a，则
（a）若L1≥b，则保持1＃间隔棒位置不动；
（b）若L1＜b，则调节1＃间隔棒使得L1=b。
3）相间间隔棒安装阐明
为最大限度抑制舞动，在小档距内安装2个相间间隔棒，在较大档距内安装4个相间间隔棒。相间间隔棒布置应遵循如下原则：
相间间隔棒安装位置要尽量避开导线舞动时也许浮现各种波形波节点；
应尽量将相间间隔棒安装在舞动常发波形波腹处或附近；
扩大上—中相间和中—下相间相间间隔棒安装距离，即不将上下2只相间间隔棒安装在一条直线上。
依照相间绝缘间隔棒安装原则,相间绝缘间隔棒安装位置应尽量避开1～4个半波波节点,并安装在1～4个半波波腹处。对于小档距，考虑由于1阶、2阶波腹相距不远,可将间隔棒分别安装在(1/4)L处和(1/3)L处，这样即可抑制二阶和三阶舞动，又能牵制一阶舞动，同步可避开档距中点。对于较长档距，考虑抑制舞动+防止冰雪跳跃+导线下垂引起线间闪络，应增长间隔棒数量，可采用4个相间间隔棒，分别安装于档距(2/9)L、(2/5)L、(3/5)L、(7/9)L到处或附近，这样既抑制2阶舞动,又抑制了3阶舞动,同步又避开了4阶舞动波节处。
综上所述,相间绝缘间隔棒安装位置布置如下，共用2只相间间隔棒，如下图 (a)所示；共用4只相间间隔棒，如下图所示：

（a）2只相间间隔棒布置方式 （b） 4只相间间隔棒布置方式
相间间隔棒布置方式
4）安装规定：
(1) 防舞器、间隔棒中心与接续管或补修管出口距离必要不不大于0.5米。
(2) 防舞器、间隔棒上所用开口销、闭口销及弹簧销直径必要与孔径配合，弹力适度，所有开口销、闭口销规定对称开口，开口角度60—90度。
(3) 防舞器、间隔棒上螺栓必要齐全、紧固。
(4) 顺线路方向销子由小号向大号穿，线夹框体某些螺栓向框体内穿（即相对穿）
五、质量保证办法
1、建立有效质量管理组织机构，明确各级质量管理职责，从组织上保证工程质量目的实现。

施工队质管员

施工人员
项目总工
材料站

材料站人员

项目经理
工程部主任
质管部主任

2、分项工程检查（自检）
1）各分项工程中工序质量控制由操作者实行。每一工序竣工后应及时进行操作者自检，填写施工记录和质量跟踪卡。
2）各分部工程分项工程质量管理控制一方面由班组（队）兼职质管员检查，填写班组（队）分项工程自检记录，工作竣工后向项目部递交施工记录一份。
3、复检
1）项目部收到班组（队）施工记录，应及时组织复验和审核施工记录并签证。
2）工程施工时，项目部应安排专职质管员、监理到现场检查，工作竣工后及时签证。
3）项目部收到班组（队）报来《不合格品报告单》及复验中发现重大和普通不合格品应及时上报。
4）复验后项目部应下达《分部/分项工程复验结论单》和轻微不合格品《轻微不合格品处置单》。
5）项目部对下达《轻微不合格品处置单》进行跟踪检查。
4、运检公司验收
在项目部、公司复验结束后，项目部及时向运营单位提出验收申请，由运营单位及时安排人员进行验收。
六、安全保证办法
1．安全工作指引思想
认真执行国家及部颁关于安全生产方针、政策、法规、指令，认真贯彻执行《电力建设安全健康与环境管理工作规定》（国家电网工[]488号）和《电力建设安全工作规程》DL5009.2- （架空电力线路某些）及《国家电网公司安全生产工作规定》，贯彻“安全第一、防止为主、综合治理”方针，贯彻各级安全责任制。
2．组织保证办法
安监部主任
工程部主任
项目经理
运送队

司机

项目总工
施工队安全员

施工人员
建立有效安全管理组织机构，明确各级安全管理职责，从组织上保证工程安全目的实现。

3．制度保证办法
1） 安全例会制度：项目部每月召开一次安全例会，检查、理解上月安全状况，提出改进办法，布置、指引各队（站）安全活动。
2） 安全检查制度：项目部每月进行一次安全检查，检查上月安全、环保、文明施工状况，提出改进办法，指引各队（站）安全活动。同步进行不定期安全检查。
3） 安全活动日制度：各队（站）必要保证每周有两小时安全活动时间，总结一周来安全工作，分析有无事故苗头，制定下周安全工作须采用办法。
4） 工作票制度：施工班组填写安全作业工作票，把当天工作任务、地点、开收工时间、安全注意事项等项目填写清晰，明确施工负责人、安全监护人，依照工作内容有针对性提出安全办法。
在每天站班会上宣读安全作业工作票，使每人明确当天任务和安全注意事项。
5） 站班会制度：每天开工前宣读工作票，解说当天工作施工任务和安全注意事项。
6） 安全风险抵押金制度：立安全风险抵押金制度，对完毕安全目的，无安全事故者，加倍奖励，否则没收抵押金并加倍惩罚。强化个人安全风险意识。
7） 安全施工责任制：明确各级岗位人员安全责任和相应权限，便于在施工中贯彻、考核。
8） 安全教诲培训制度：依照公司程序文献规定，结合本工程现场施工特点，在各工序开工前和特殊施工前，进行安全培训。特别是高塔组立人员，要按不同操作 岗位进行培训，进行摸拟操作训练，经考试合格后上岗。
9） 安全风险预测与防范制度：对工程中存在人不安全行为、物不安全状态以及环境危险因素进行全面风险预测和分析，并制定风险防止办法，在工程中实行。
4．管理保证办法
1）建立以项目经理为第一安全负责人，项目总工为安全技术负责人，由各部门（单位）负责人和安全员构成安全健康管理体系。
2）进场合有工器具和设备必要通过实验、维修和保养，并建立台帐，作好记录。
3）编制施工方案和安全办法，要经有关部门审核、批准，按技术交底制度认真进行技术交底，施工时严格按方案实行。
4）加强安全教诲和安全培训，特殊工种经专项培训，持证上岗。
5）强化安全意识，提高全员自我保护和互相保护能力，开展反“三违”活动。
6）加强行车安全教诲，遵守交通法规，经常检查车辆各种性能，谨慎驾驶。
7）对的解决进度、质量与安全矛盾，在任何时候任何状况下，都必要坚持安全第一。以质量为主线，以安全为保证，在保证安全和质量前提下求进度。
8） 加强安全教诲，杜绝违章指挥、违章操作，加大反习惯性违章工作力度，强化安全意识，提高全员自我保护和互相保护能力。
9） 如果发生安全事故，安监工程师应及时将详细状况报告项目法人/建设单位和监理工程师，如果发生严重安全事故，应以最快方式告知项目法人/建设单位和监理工程师。
5．技术保证办法
1） 编制施工方案按照公司《技术管理制度》规定，进行编、审、批。
2） 必要制定有应急预案。
3） 对所有参加施工人员进行安全技术交底及技术培训，使其能看懂图纸，熟悉作业内容，掌握相应安全技术，做到不违章操作。
4） 施工过程中按照技术方案中安全规定，对施工过程进行控制，使施工安全处在受控状态。
6．安全控制重点
1）、防高处坠落
①、经身体检查合格并通过安全培训考试，合格后获得高空作业证者方能进行登高作业；
②、对的使用安全防护用品、用品；对的使用二道防线进行附件安装工作。
2）、防高处落物
①、小件工器具必要系在腰带上，小型材料螺栓等应放在工具包内，禁止浮搁在铁塔或导线上，防止滑脱；
②、上下传递物件不得抛扔，用传递绳吊送；
③、安装间隔棒时，下方不得有人。
3）、防车辆伤害、交通事故
①、禁止无照驾驶、酒后驾驶及超速行驶；
②、每次出车前检查车况与否良好；
③、乘车人员面向前方，不得打闹，随时躲避障碍物；
④、加强对司机行车安全教诲，遵守交通法规，谨慎驾驶。
⑤、车辆运送过程中，禁止超载。
⑥、通过乡镇等人群密集处要减速慢行。
⑦、经常检查车辆状况。
⑧、下雨后，对路况进行检查，路况不好不强行通过。雪天车辆需安装防滑链。
4）、防触电
①、停电作业时，需严格执行安全工作票制，不得口头约时停送电 ，并在登杆作业前检查停电线路名称及杆号，避免误登杆塔；
②、接到停电工作票后，应一方面用500kV验电器验电，验电时必要使用相应级别验电器、带绝缘手套并设专人安全监护，拟定线路确无电压后，再挂设专用接地线；
③、挂接地时先挂接地侧，后挂导线侧，拆除接地时先拆导线侧，后拆接地侧挂设位置为工作区域两侧，然后方可登塔作业。
④、对参加施工人员进行安全、技术交底，明确工作内容及工作范畴，合理分工。
⑤、依照相应停电双回路色标漆颜色，佩戴相应颜色袖标
5）、防感应电
①、附件安装时作业区间两端必要设立保安接地线，然后方可进行附件安装；
②、暂时接地安装及拆除必要按照规程规定执行，使线路施工期间始终保持接地，新工序接地未装设，原工序接地不得拆除。施工当中所有暂时接地安装及拆除必要做好记录，做到有据可查。
③、上下传递物品必要使用绝缘绳索。
④、邻近电力线路施工时，打设、拆除接地时应戴上绝缘手套。
6）、防雷电、大风等办法
①、现场人员进行必要防雷知识培训、学习，避免受到雷击伤害。
②、雷雨天气禁止作业。
③、大风天气禁止作业。
7．安全注意事项
1）、大停电施工中，人员多，作业点多，高处作业多，保证人身、设备安全，是一项十分核心工作。
2）、施工中严格执行电力部颁布《电力建设安全工作规程》架空电力线某些。
3）、交通运送车辆，应执行交通部门关于规定。
4）、进入施工现场必要对的佩带安全帽，系好帽带，登高作业人员必要系好安全带，穿软底鞋工作。
5）、安装附件时，先挂设保安接地线，然后下线工作。
6）、停电线路，必要有专人负责办理此项停电工作票手续，应提出停电申请，提前与关于单位联系停电事宜。
7）、通往塔位道路，必要详细调查，保证施工各型车辆能安全通过。
8）、所使用起重工器具必要在工程开工前按1.25倍负荷作拉力实验；其他工器具必要进行工程开工前机具检查，并填写ZJ111-1《工程开工前机具检查鉴定表》；安全合格工器具才干使用。所有工器具必要加强保养维护，经常进行外观检查，发现异常及时解决。
9）、按方案内容进行技术交底及质量、安全教诲培训，施工人员经考试合格，方准参加施工。
10）、施工应防止误踩深沟、陷阱；施工人员不得单独远离作业现场；作业完毕，施工负责人应清点人数。
11）、附件安装时，高处作业人员使用必要二防绳。上下传递物品必要使用绝缘绳索。
七、应急预案
1、目
为对潜在事故或紧急状况做出应急准备和响应，最大限度减少也许产生事故后果，及时有效地保证员工生命健康及国家财产损失减至最低限度。
2、应急准备领导小组
组 长：王 刚
副组长：马 鹏、吴建岭 、
成 员：安监、财务、渠道、施工队及车队负责人。
3、施工过程潜在事故和紧急状况
1）、高空坠落
2）、触电事故
3）、火灾事故
4）、交通事故
5）、机械伤害事故
4、应急反映
施工现场负责人为应急第一时间负责人，当应急领导小构成员到达时，应急小组组长为应急负责人。
施工现场发生事故后，发现人员应迅速将信息传至给应急领导小构成员，应急领导小构成员应将此信息传至安监处，并赶赴现场指引救灾。
发生事故后，除救护必要以外,应尽量保护现场，以便进行事故调查。
1）、发生高空坠落事故
事故发生后来，一方面应先查看受伤人员状况,并依照如下状况解决伤员：
①、解决外伤出血：用手在伤口上实行直压以制止出血；在无骨折状况下尽量将受伤部位抬高；安慰伤者并告知应放松；召唤医务人员及救护车到场。
②、解决骨折：在解决骨折前应解决所有出血状况；切勿移动伤者，应就地解决骨折状况；在运送伤者之前，应将骨折部位用夹板绷带固定。召唤医务人员及救护车到场。
2）、发生触电事故
①、第一步，使触电者脱离带电体。
对于高压触电，应及时告知关于部门停电。当触电者脱离电源后，应依照触电者详细状况，迅速对症救护，普通人触电后，会浮现神经麻痹、呼吸中断、心脏停止跳动等症状，外表上呈现昏迷不醒状态，但这不是死亡，应对其进行心肺复苏紧急救护。
②、触电者脱离电源后，采用触电急救法进行急救，现场应用重要救护办法是人工呼吸和胸外心脏挤压法。
人工呼吸法：
实行人工呼吸以口对口人工呼吸法效果最佳。捏紧触电者鼻孔，深吸一口气后紧贴触电者口对口吹气，时间约2秒钟，吹气完毕后，及时离开触电者口，并松开触电者鼻孔，让她自行吸气，时间约3秒钟。如此以每分钟约12次速度进行。
胸外心脏挤压法：
救护者跪在触电者一侧或骑跪在其腰部两侧。两手相送，手掌根部放在伤者心窝上方、胸骨处，掌根用力垂直向下挤压，压出心脏里血液，挤压后迅速松开，胸部自动复员，血液布满心脏，以每分钟60次速度进行。
一旦呼吸和心脏都停止了，应当同步进行口对口人工呼吸和胸外挤压，如现场仅有一人急救，可以两种办法交替使用，每次吸气2～3次，再挤压10～15次。切不可容易终结，运送途中不得终结急救。
3）、发生火灾
①、发生火灾时，现场负责人负责组织采用消防器材灭火，控制事故扩大，同步将受伤人员送往医院或告知医院赶赴现场进行救护。
②、若火势不能控制，及时告知消防队，报警时必要讲明起火地点、火势大小、起火物资、联系方式等详细状况，并派人到路口接警。
4）、发生交通事故
①、发生交通事故时，司机应注意保护好事故现场，尽快向本地交通管理部门报警。
②、应按照“先救人，后顾车；先断电路，后断油路”原则，把事故损失减少到最低限度，同步将受伤人员送往医院或告知医院赶赴现场进行救护。
5）、机械伤害事故
有人员伤亡时，现场施工负责人应迅速组织准备人力进行自救，采用办法控制事故扩大，并按紧急救护法进行创伤急救。
5、应急联系方式（见附表）
八、进度保证办法
为了保证“防舞动技改工程”按期竣工，所采用办法。
1、提前准备，超前谋划
在停电前保证施工人员、工器具、材料提前到位，提前完毕技术、安全交底。
协调人员必要提前到位，解决好现场协调工作，保证满足现场施工需求。
2、组织办法
建立强有力领导小组，详见第三某些施工组织机构，明确了小组职责，保证协调顺畅。
3、施工力量投入
调配足够施工力量进行施工，并配有预备施工队伍随时投入施工，以保证准时完毕施工任务。
4、制定详细筹划，做好跟踪贯彻
由于涉及线路较多，停电筹划环环相扣，细化每条线路停电施工筹划，做好跟踪，保证每条线路按期停电、送电。
5、做好后勤保障工作，保证工程顺利
由于点多、线长、面广，后勤保障小组做好施工人员吃、住、行，医疗小组做好现场应急救护工作，保证施工人员有一种良好施工环境。
九、文明施工及环保
1、工程文明施工将执行国家电网公司输变电工程安全文明施工原则条款，每项考核规定都要认真贯彻达标，注重环保工作。
2、文明施工实行方案
⑴、认真贯彻执行“电力建设文明施工规定及考核办法”，认真执行公司《文明施工生产管理条例》。
⑵、提高施工管理水平，创造安全文明劳动环境，使施工管理科学化、规范化。
⑶、要制定文明施工办法，在施工时要加强文明施工管理与监督，防止参加施工人员发生任何违法和妨害社会治安行为，并保护个人和财产免遭前述行为破坏。实现对工程全过程文明施工管理。
⑷、材料、设备等放置合理，各种材料标记清晰，排放有序，并符合安全防火原则。
⑸、施工用机械设备完好、清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件。
⑹、驻地卫生责任区划分明确，无死角，并设有明确标记，便于检查、监督。
⑺、施工图纸、办法、记录、验收材料等各类资料齐全，技术资料归类明确，目录查阅以便，保管妥善，笔迹工整。
⑻、经常开展各级安全与文明施工活动，要有实效，内容充实，有详细齐全活动记录。
⑼、教诲职工尊重本地民俗民规，严守群众纪律，与本地群众搞好关系。
⑽、严格遵守现行法律、法规及政府规章或命令，教诲职工远离毒品。
3. 文明施工考核、管理办法
⑴、要建立和健全文明施工管理制度和实行办法，建立明确奖惩制度。坚持经常检查、定期评比、奖惩分明、层层贯彻责任制，使现场保持在一种较高文明施工水平上。
⑵、主管施工领导必要抓文明施工，要明确文明施工责任部门。施工负责人要把文明施工与安全施工放在同等重要位置上来抓，认真贯穿于施工全过程。
⑶、会同项目法人及监理工程师对本工程文明施工状况进行经常性检查和监督，发现问题及时解决。
⑷、施工过程中，对施工班（组）进行文明施工考核评比，奖优罚劣。
4、环保控制程序
在施工过程中，应遵守国家及我公司已贯标《环境管理体系》和河南省现行关于环保方面关于规定。全面分析施工过程中也许引起环保方面问题，把保护生态环境作为一项重要工作来抓。
1）、施工中影响环保因素：
①、施工后清场不彻底，某些材料包装物和施工废弃物没有统一回收处置。
②、施工人员生活污染。
2）、环保办法
①、加强对施工人员宣教，增强环保意识。
②、在施工过程中，应保持现场不浮现不必要障碍，排除雨水和污水，并将任何设备和多余材料储存并作出妥善安排，从现场清除并运走任何废料、垃圾等。
③、施工人员在工地用餐时，若使用一次性餐具，使用后应及时逐个回收。以便话应自带餐具，尽量减少使用一次性餐具。
④、按照项目法人对工程环保工作规定，配合监理工程师做好环保工作。
十、施工工器具表
500千伏线路抑舞装置安装重要工器具、材料表
序 号
名 称
单 位
规格
数 量
备 注
1
指挥车
辆

2

2
施工车
辆

12

3
工具滑车
个
0.5吨
40

4
工具绳
根

40

5
手板葫芦
个
0.75吨
20

6
间隔棒扳手
个

100
普通间隔棒用
7
间隔棒扳手
个

100
线夹回转式用
8
钢丝绳套
根

若干

9
工具包
个

200

10
安全帽
顶

200

11
安全带
副

200

12
报话机
部

50

13
二防绳
个

200

14
软梯
副

20

15
接地线
组
6m
20

16
保安接地线
根
6m
50

17
测绳
根
50m
40

附表：1 500千伏线路抑舞装置安装施工应急联系方式
序号
单 位
电话
序号
姓名
职 务
电 话
1
查号台
114
1
王刚
送电一公司经理

2
气象台
121
2
马鹏

3
警匪报警
110
3

4
消防报警
119
4

5
交通事故报警
122
5

6
医疗急救
120
6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23
