成都大众发动机厂车间噪声治理专项方案.doc

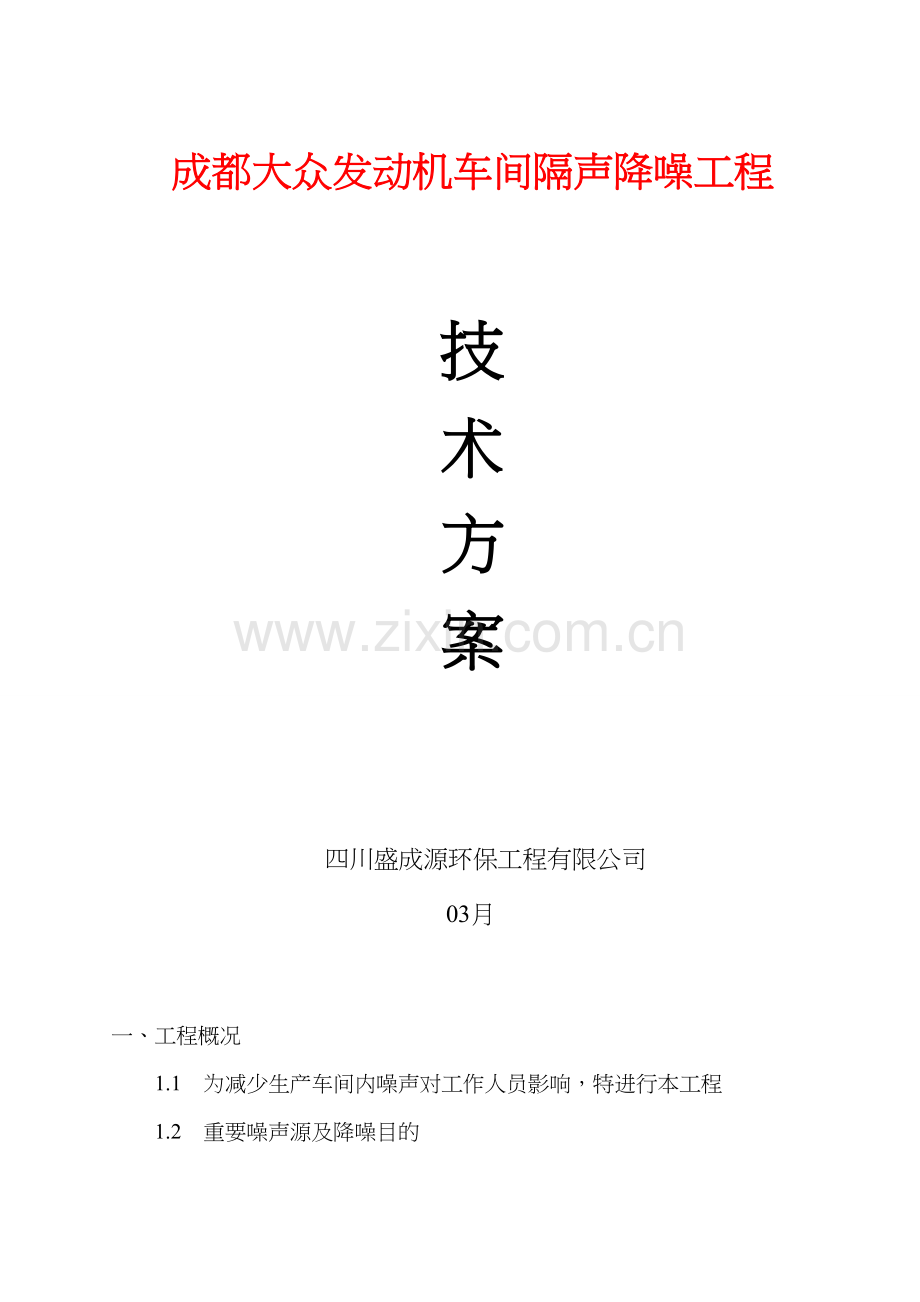

成都大众发动机车间隔声降噪工程

技
术
方
案

四川盛成源环保工程有限公司
03月

一、工程概况
1.1 为减少生产车间内噪声对工作人员影响，特进行本工程

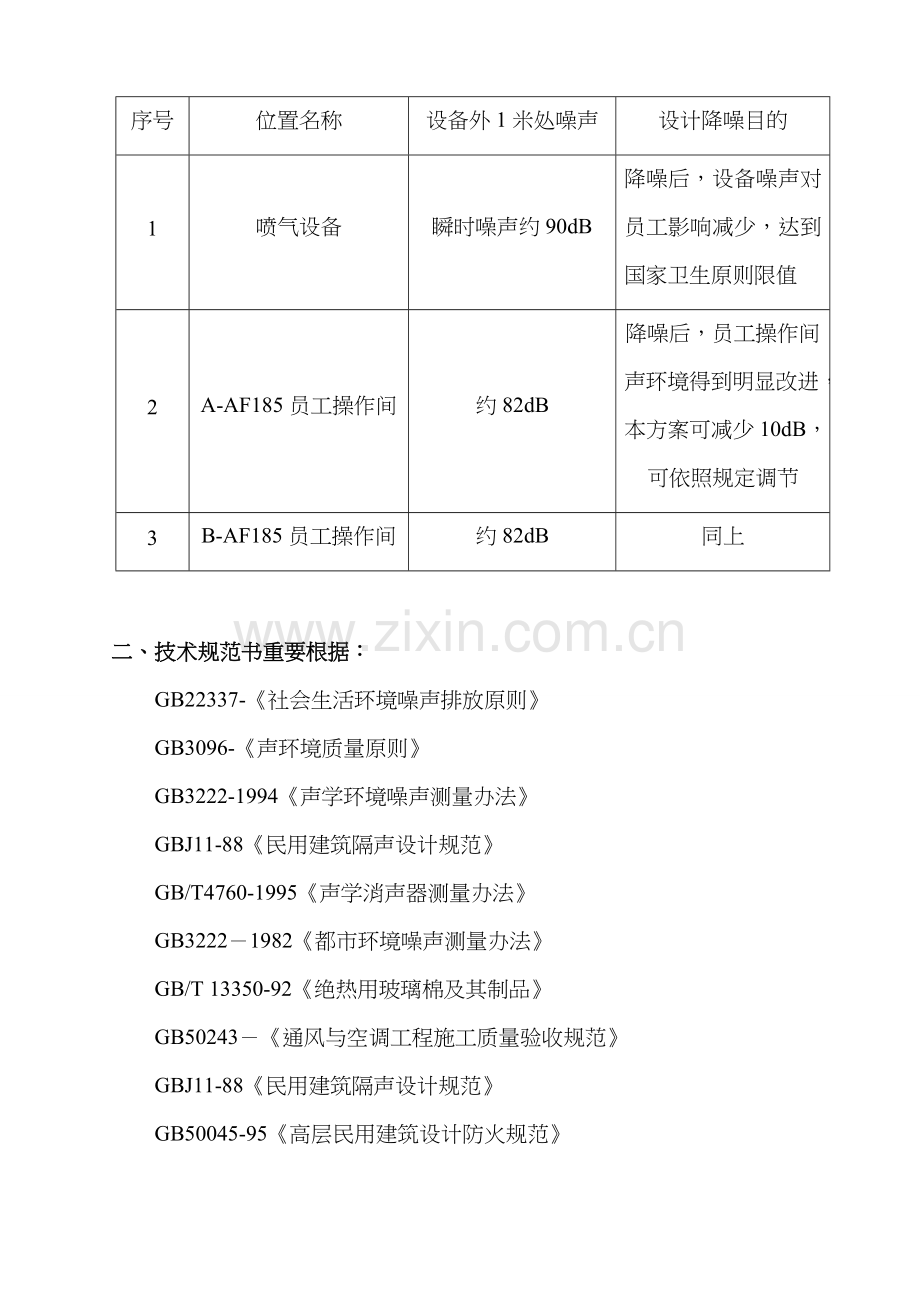

1.2 重要噪声源及降噪目的
序号
位置名称
设备外1米处噪声
设计降噪目的
1
喷气设备
瞬时噪声约90dB
降噪后，设备噪声对员工影响减少，达到国家卫生原则限值
2
A-AF185员工操作间
约82dB
降噪后，员工操作间声环境得到明显改进，本方案可减少10dB，可依照规定调节
3
B-AF185员工操作间
约82dB
同上

二、技术规范书重要根据：
GB22337-《社会生活环境噪声排放原则》
GB3096-《声环境质量原则》
GB3222-1994《声学环境噪声测量办法》
GBJ11-88《民用建筑隔声设计规范》
GB/T4760-1995《声学消声器测量办法》
GB3222－1982《都市环境噪声测量办法》
GB/T 13350-92《绝热用玻璃棉及其制品》
GB50243－《通风与空调工程施工质量验收规范》
GBJ11-88《民用建筑隔声设计规范》
GB50045-95《高层民用建筑设计防火规范》

三、方案制定原则
1.严格按照甲方对工程质量规定；
2.设计最优化，方案最经济；
3.新建噪音治理设施结合既有建筑构造与地形地貌，对治理区域进行综合治理，达到改进区域声环境状况，节约投资目；
4.综合治理，新建降噪设备设施结合原有设施（原有设施尽量运用）对强噪音源进行综合治理；
5.降噪设备减少对工人操作影响；
6.降噪设备有效期限不低于；
7.降噪设备及设施外形与周边建筑保持和谐一致；
8.满足工作设备生产、安全等规定；
9.工艺成熟，管理以便；
10.设计上考虑安全，防止二次污染；
11.隔声材料选用自身无污染、吸隔声率高新型材料；
12.国内领先水平技术为业主提供满意工程建设服务。
四、治理思路
形成噪声污染重要是三个因素，即：声源、传播媒介和接受体。只有这三者同步存在，才干对听者形成干扰。
从这三方面入手，通过减少声源噪声值、限制噪声传播方式或途径等手段，来达到控制噪声目，在详细噪声控制技术上，采用吸声、隔声、消声三种办法进行降噪。

六、 技术方案
6.1 喷气设备降噪方案

技术办法：
1、 在车间外设立三面隔音吸声墙，隔声墙总高4m，现场测得长度约9米+10米+9米。
2、 车间地面打孔，安装膨胀螺丝及立柱底板，立柱底板上方起钢结立柱，立柱采用12#工字钢。
3、 立柱上下两侧间采用50*100*4矩管连接。
4、 安装100厚模块式隔音吸声板，模块高1000mm，宽mm。
5、 屏障上安装隔音检修门，位置现场拟定。
6、 在隔声屏障底部安装放撞护栏，防撞护栏在屏障外均布置。

6.2 AF185员工操作间降噪方案

技术办法：
1、在AF185员工操作间外安装隔音房。三面墙、操作台墙体、顶棚围成一种封闭空间，现场测得尺寸约长1850mm、宽1800mm、高2300mm。
2.墙体700mm下方采用吸音隔声板，上分至顶棚采用隔音钢化玻璃，顶棚为吸音隔声板。
3.预留进出通道及工件观测通道，安装隔音门，尺寸GM0819。
4.隔音房顶安装排气风机、排气风机外安装消声器，并在下部适当位置安装自然进气消声器或消声通道。

七、设备选材
依照设备噪声特性及设计目的，本项目中使用吸声、隔声材料需满足低频吸声、隔声率高声学特性：
吸音材料特性
中心频率（Hz）
125
250
500
1k
2k
α
≥0.65
≥0.75
≥0.85
≥0.86
≥0.88

隔声材料声学特性
中心频率（Hz）
125
250
500
1k
2k
4k
综合
TL（dB）
23
28
27
25
33
36
31

八、价格概算
序号
名称
数量
单位
综合单价
共计
1
隔声吸音屏障
112
㎡
1000
11.00
1.1
钢构造

1.2
隔声吸音板

1.3
防撞护栏

1.4
隔音门

2
操作间隔音房
2
套
30000.00
60000.00
2.1
钢构造

2.2
隔声吸音板

2.3
隔音门

2.4
强排消声器

3
共计

17.00

质量保证办法
1、质量管理
我公司为保证本工程顺利实现,将制定质量控制筹划程序；将邀请业主监督我公司工程各阶段办法、过程、记录与否符合质量控制筹划。同步为了工作更好协调沟通，将向业主方以书面形式指明一名授权解决本合同质量控制问题管理员；并承诺在整个活动过程中，将严格按照质量控制筹划执行。

2、卖方质量管理
我公司为保证质量筹划得到贯彻,设立了项目质量管理人员，拟定整个项目组织架构，明确有关人员职责，阐述质量管理目和意义，并向员工宣传，让其理解和执行。
3、采购
我司建立了长期供应商合伙战略关系,结合国标,制定了原材料公司验收原则，有力保障了原材料采购质量，并保管好验收记录。
4、检查和验收
作为质量检查机构质量、安全、环保部直属于总经理,有力保证了控制权；产品检测和测试必要满足产品符合合同规定，并应保存好记录。
5、不合格品控制
在产品各过程根据严格控制手段,对不合格品进行分类标记,通过不同手段进行控制。
6、装卸、储存、包装及发运
我公司建立了对产品装卸、、储存、包装及发运有关管理制度和工作流程。
7、质量保证
（1）我公司从设计到服务整个过程层层把关,严格控制,保证在其寿命期内运转良好;在质保期内,如因质量问题,我公司将在24小时内到达现场,并为其免费服务。
（2）如我方得到告知后未在规定期间内进行修补，业主可采用必要补救办法，其风险和费用将由卖方承担，买方依照合同规定对卖方行使其她权利不受影响。
（3）我公司保证所提供技术资料完整对的，数据和资料精确无误，可以保证设备准时对的安装、调试和验收，同步也能满足正常运营和维修保养需要，并且我公司如因技术问题进行操作致使设备或部件损坏责任。
服务承诺
1、设备/材料维修服务承诺
（1）如果由于运送、施工和现场安装等因素导致表面漆或防护材料破坏，需要在现场进行最后一道刷漆或是涂表面防护，由我公司提供材料。
（2）为达到本合约规定，维修保养工作应涉及但不限于如下项目：
一、为保持系统正常运作，如有需要时须对设备组件进行维修或更换工作。
二、提供定期维修及检查内容及规定。
2、质保承诺
降噪设备保修期为1年，以验收签字日期为工程保修期开始日期。在此期间内发生我司责任产生质量问题，我司承诺在收到告知后24小时内派人维修，所导致返修费用由我司支付。
3、售后服务承诺
“一心为客户，为客户满意”是咱们宗旨。作为乙方，咱们郑重承诺：咱们将严格按照招标中关于条款和顾客需要，发扬24小时服务精神,及时做好各项服务工作。
（1）设备运营过程中如需要现场服务，接顾客告知后4小时予以答复，24小时内派有关人员到达现场。
（2）提供设备大修和技术改造服务。
（3）咱们服务以“顾客满意”为原则。

公司网站 ：
公司电话 ：

四川盛成源环保工程有限公司
.03
