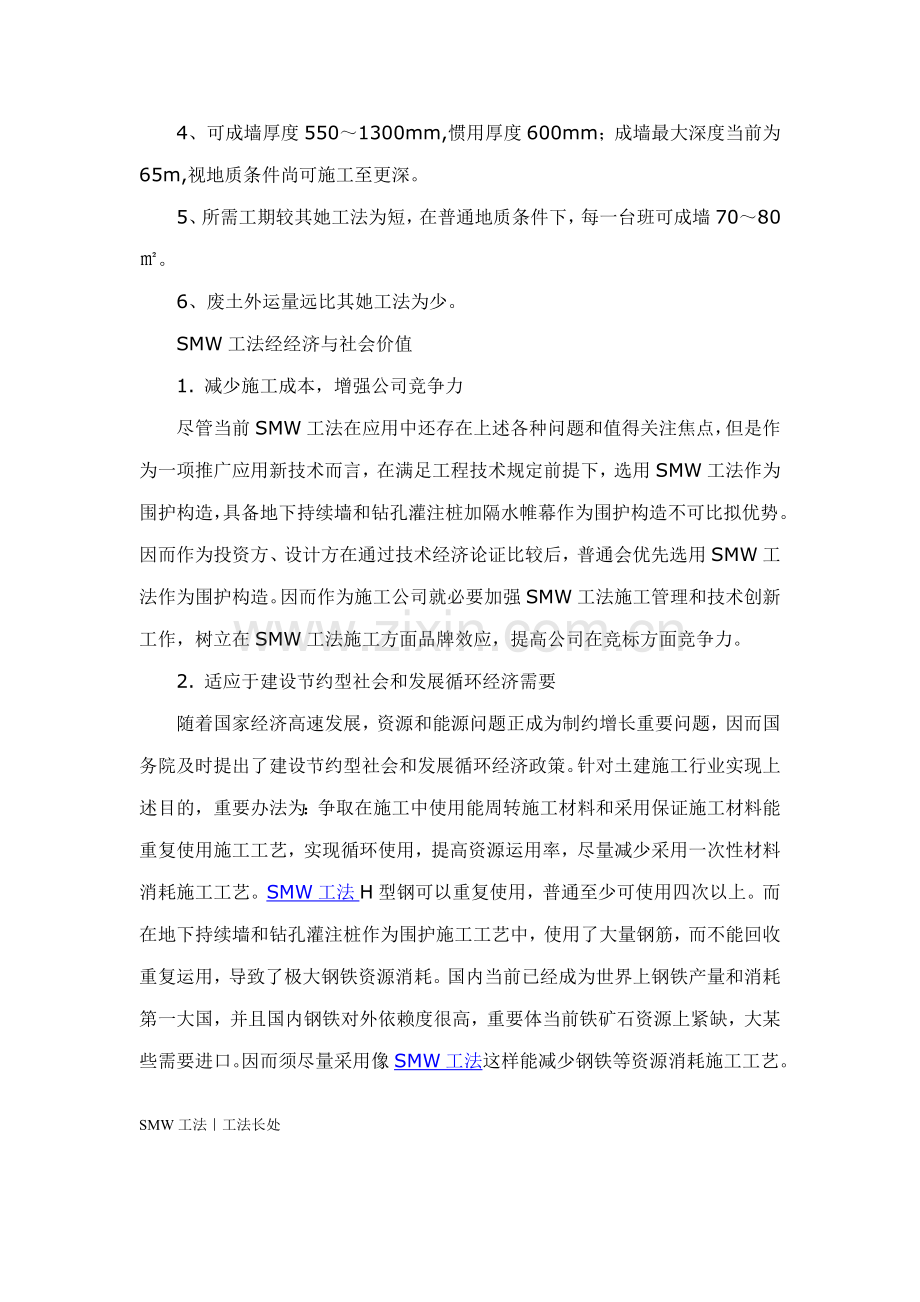

SMW工法工法概述SMW是Soil Mixing Wall缩写。SMW工法持续墙于1976年在日本问世SMW工法是以多轴型钻掘搅拌机在现场向一定深度进行钻掘，同步在钻头处喷出水泥系强化剂而与地基土重复混合搅拌，在各施工单元之间则采用重叠搭接施工，然后在水泥土混合体未结硬前插入H型钢或钢板作为其应力补强材，至水泥结硬，便形成一道具备一定强度和刚度、持续完整、无接缝地下墙体。SMW工法最惯用是三轴型钻掘搅拌机，其中钻杆有用用于粘性土及用于砂砾土和基岩之分，此外还研制了其她某些机型，用于都市高架桥下等施工，空间受限制场合，或海底筑墙，或软弱地基加固。SMW工法施工顺序如下：1、导沟开挖：拟定与否有障碍物及做泥水沟。2、置放导轨。3、设定施工标志。4、SMW钻拌：钻掘及搅拌，重复搅拌，提高时搅拌。5、置放应力补强材（H型钢）6、固定应力补强材。7、施工完毕SMW。SMW工法重要特点：1、施工不扰动邻近土体，不会产生邻近地面下沉、房屋倾斜、道路裂损及地下设施移位等危害。2、钻杆具备螺旋推动翼与搅拌翼相间设立特点，随着钻掘和搅拌重复进行，可使水泥系强化剂与土得到充分搅拌，并且墙体全长无接缝，从而使它可比老式持续墙具备更可靠止水性，其渗入系数K可达10-7cm/s。3、它可在粘性土、粉土、砂土、砂砾土、100以上卵石及单轴抗压强度60MPa如下岩层应用。4、可成墙厚度5501300mm,惯用厚度600mm；成墙最大深度当前为65m,视地质条件尚可施工至更深。5、所需工期较其她工法为短，在普通地质条件下，每一台班可成墙7080。6、废土外运量远比其她工法为少。SMW工法经经济与社会价值1. 减少施工成本，增强公司竞争力尽管当前SMW工法在应用中还存在上述各种问题和值得关注焦点，但是作为一项推广应用新技术而言，在满足工程技术规定前提下，选用SMW工法作为围护构造，具备地下持续墙和钻孔灌注桩加隔水帷幕作为围护构造不可比拟优势。因而作为投资方、设计方在通过技术经济论证比较后，普通会优先选用SMW工法作为围护构造。因而作为施工公司就必要加强SMW工法施工管理和技术创新工作，树立在SMW工法施工方面品牌效应，提高公司在竞标方面竞争力。2. 适应于建设节约型社会和发展循环经济需要随着国家经济高速发展，资源和能源问题正成为制约增长重要问题，因而国务院及时提出了建设节约型社会和发展循环经济政策。针对土建施工行业实现上述目的，重要办法为：争取在施工中使用能周转施工材料和采用保证施工材料能重复使用施工工艺，实现循环使用，提高资源运用率，尽量减少采用一次性材料消耗施工工艺。SMW工法H型钢可以重复使用，普通至少可使用四次以上。而在地下持续墙和钻孔灌注桩作为围护施工工艺中，使用了大量钢筋，而不能回收重复运用，导致了极大钢铁资源消耗。国内当前已经成为世界上钢铁产量和消耗第一大国，并且国内钢铁对外依赖度很高，重要体当前铁矿石资源上紧缺，大某些需要进口。因而须尽量采用像SMW工法这样能减少钢铁等资源消耗施工工艺。SMW工法工法长处SMW工法桩长处 SMW工法构造由于合理运用了深层拌桩和H型钢博出回收长处，带来巨大经济效益。SMW工法与老式深层搅拌桩工法相比，其采用设备不同，成桩机理也不同。深层搅拌桩是采用老式单轴搅拌钻机，施工时水泥浆注入充填在原土间隙中，而新型三轴搅拌钻机则在充填水泥浆时加入高压空气，同步钻机对水泥土进行充分搅拌，并置换出大量原状土。新型三轴钻机成桩桩体强度及桩身均匀性明显优于老式单轴钻机，其重要性是相邻两幅桩与桩平行性和搭接限度都十分良好，保证了优良可靠防水性能，同步也有助于型钢插入和回收与老式基坑围护。 2、与当前经常采用地下持续墙和钻孔灌注桩施工办法相比重要有如下特点： （1）挡水性强，有助于采用坑内降水坑外不降水状况； （2）对周边建筑物、管线影响小； （3）噪音、泥浆、振动等对环境污染小； （4）能适应绝大多数地层（特别是软土地区）； （5）工期短； （6）造价低； 3.SMW工法具备如下长处 (1)节约资源 采用SMW工法施工，集止和挡土与一体，主体完毕后，H型钢可所有回收。 (2)施工速度快，稳定性强 由于三轴机动力强，钮距打，三轴同步下切就地将原土与砖头处喷出水泥系强化剂重复搅拌一次性铸成桩体，其施工效率及高稳定性强。 (3)环境影响小，无污染 (4)能合理运用地下空间 综合以上特点，可见SMW工法优越性是十分明显，是一种较为适合中华人民共和国经济性围护方式SMW工法工法施工图解SMW工法工法典型工程
