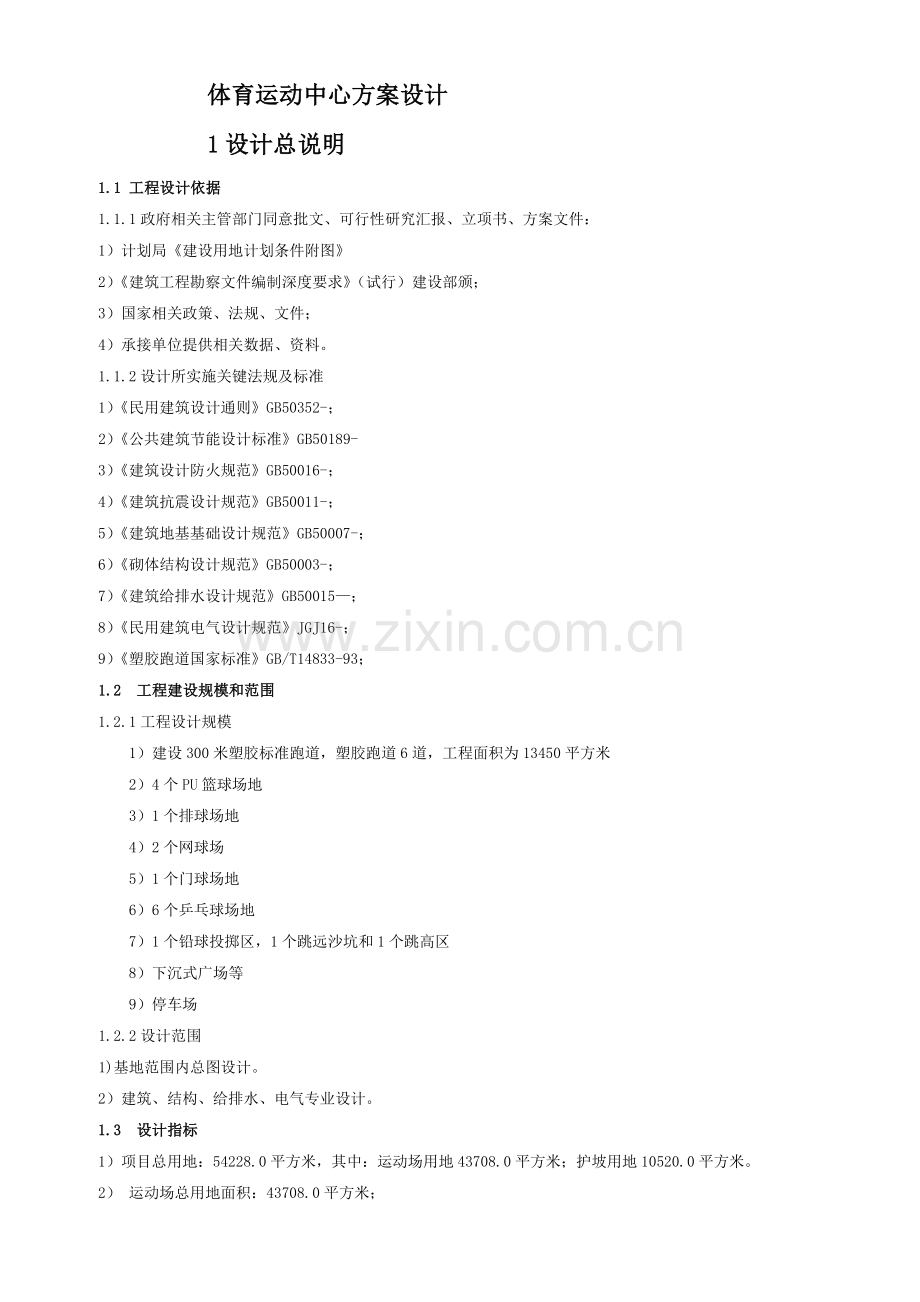

体育运动中心方案设计
1设计总说明
1.1 工程设计依据
1.1.1政府相关主管部门同意批文、可行性研究汇报、立项书、方案文件：
1）计划局《建设用地计划条件附图》
2）《建筑工程勘察文件编制深度要求》（试行）建设部颁；
3）国家相关政策、法规、文件；
4）承接单位提供相关数据、资料。
1.1.2设计所实施关键法规及标准
1）《民用建筑设计通则》GB50352-；
2）《公共建筑节能设计标准》GB50189-
3）《建筑设计防火规范》GB50016-；
4）《建筑抗震设计规范》GB50011-；
5）《建筑地基基础设计规范》GB50007-；
6）《砌体结构设计规范》GB50003-；
7）《建筑给排水设计规范》GB50015—；
8）《民用建筑电气设计规范》JGJ16-；
9）《塑胶跑道国家标准》GB/T14833-93；
1.2 工程建设规模和范围
1.2.1工程设计规模
1）建设300米塑胶标准跑道，塑胶跑道6道，工程面积为13450平方米
2）4个PU篮球场地
3）1个排球场地
4）2个网球场
5）1个门球场地
6）6个乒乓球场地
7）1个铅球投掷区，1个跳远沙坑和1个跳高区
8）下沉式广场等
9）停车场
1.2.2设计范围
1)基地范围内总图设计。
2）建筑、结构、给排水、电气专业设计。
1.3 设计指标
1）项目总用地：54228.0平方米，其中：运动场用地43708.0平方米；护坡用地10520.0平方米。
2） 运动场总用地面积：43708.0平方米；

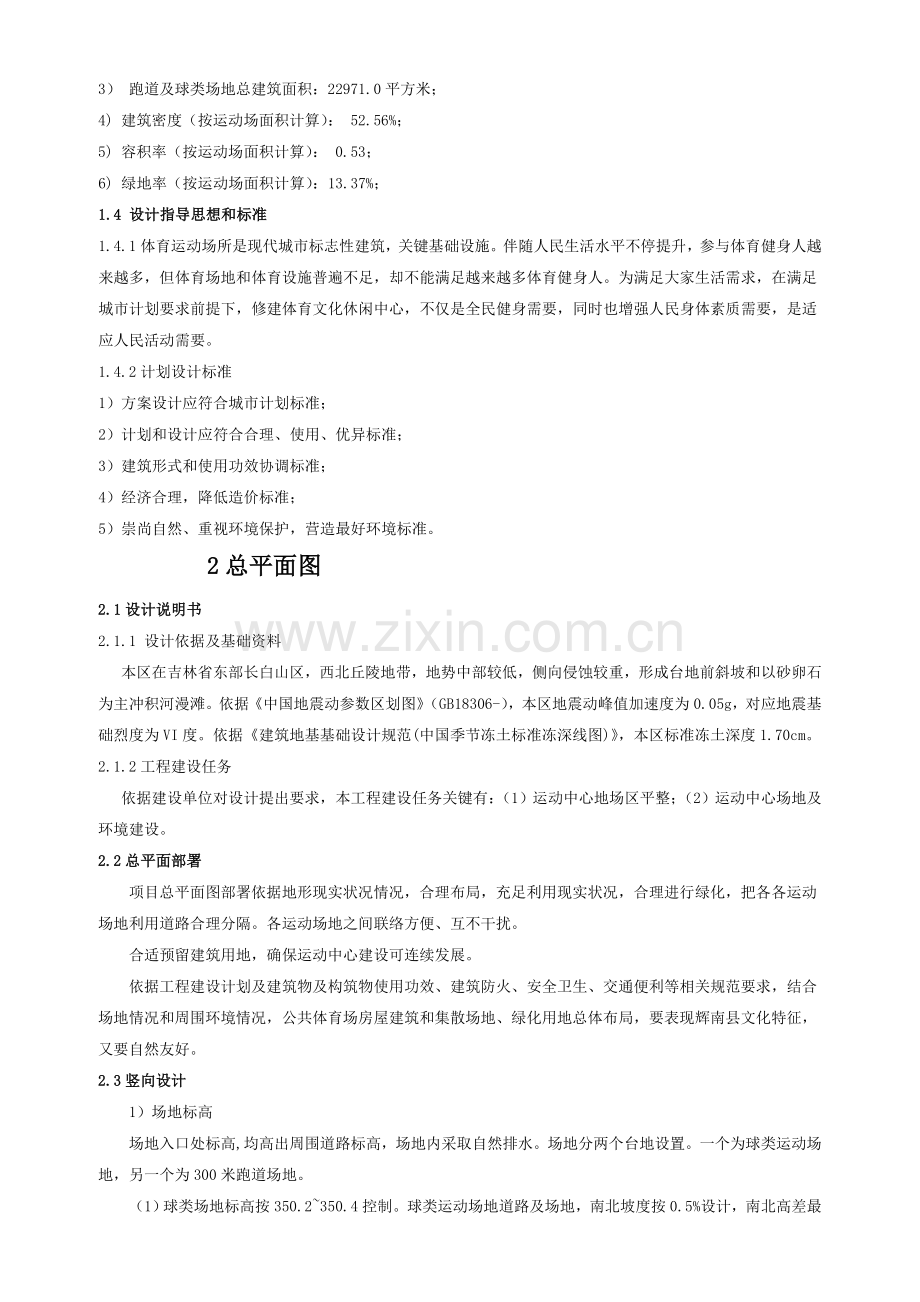

3） 跑道及球类场地总建筑面积：22971.0平方米；
4) 建筑密度（按运动场面积计算）： 52.56%；
5) 容积率（按运动场面积计算）： 0.53；
6) 绿地率（按运动场面积计算）：13.37%；
1.4 设计指导思想和标准
1.4.1体育运动场所是现代城市标志性建筑，关键基础设施。伴随人民生活水平不停提升，参与体育健身人越来越多，但体育场地和体育设施普遍不足，却不能满足越来越多体育健身人。为满足大家生活需求，在满足城市计划要求前提下，修建体育文化休闲中心，不仅是全民健身需要，同时也增强人民身体素质需要，是适应人民活动需要。
1.4.2计划设计标准
1）方案设计应符合城市计划标准；
2）计划和设计应符合合理、使用、优异标准；
3）建筑形式和使用功效协调标准；
4）经济合理，降低造价标准；
5）崇尚自然、重视环境保护，营造最好环境标准。
2总平面图
2.1设计说明书
2.1.1 设计依据及基础资料
本区在吉林省东部长白山区，西北丘陵地带，地势中部较低，侧向侵蚀较重，形成台地前斜坡和以砂卵石为主冲积河漫滩。依据《中国地震动参数区划图》（GB18306-），本区地震动峰值加速度为0.05g，对应地震基础烈度为VI度。依据《建筑地基基础设计规范(中国季节冻土标准冻深线图)》，本区标准冻土深度1.70cm。
2.1.2工程建设任务
依据建设单位对设计提出要求，本工程建设任务关键有：（1）运动中心地场区平整；（2）运动中心场地及环境建设。
2.2总平面部署
项目总平面图部署依据地形现实状况情况，合理布局，充足利用现实状况，合理进行绿化，把各各运动场地利用道路合理分隔。各运动场地之间联络方便、互不干扰。
合适预留建筑用地，确保运动中心建设可连续发展。
依据工程建设计划及建筑物及构筑物使用功效、建筑防火、安全卫生、交通便利等相关规范要求，结合场地情况和周围环境情况，公共体育场房屋建筑和集散场地、绿化用地总体布局，要表现辉南县文化特征，又要自然友好。
2.3竖向设计
1）场地标高
场地入口处标高,均高出周围道路标高，场地内采取自然排水。场地分两个台地设置。一个为球类运动场地，另一个为300米跑道场地。
（1）球类场地标高按350.2~350.4控制。球类运动场地道路及场地，南北坡度按0.5%设计，南北高差最大高度差为0.7米，东西坡度按0.3%设计，东西最大高差为0.45米。
(2)跑道中心标高按300.765控制。300米跑道场地，在跑到周围设置环形排水沟，跑到坡度根据标准田径运动场设计。进入场地采取四部疏散楼和两个坡道。300米跑到和进场道路最大高差为4.35米。
2）土方填筑
依据项目方案设计， 场地填土采取现实状况基础上填高，共分两个台地填筑。
运动场地范围内，原场地标高为297.08~296.98米左右，填筑后标高为300.765米左右。平均填筑高度为3.5米左右。因为填筑后场地标高300.765米和周围原有道路和堤顶路面有较大高差（相差6米左右），所以，在场地内设置地上高度为2米高浆砌石挡土墙，余下高度采取六棱体护坡，坡度根据1.5~2%控制，和现实状况场地相接。
球类场地范围内，原场地标高为296.76~297.1米左右，填筑后标高为304.1~305.5米左右。平均填筑高度为8.5米左右。填筑后场地304.1~305.5标高均比周围原有道路和堤顶路面高出0.3米左右，所以，不用处理边坡等事宜，采取自然坡和其相连接。
3）填方量计算
依据场地地势高差改变情况, 场地土方计算，采取方格网计算方法，方格间距按20 m计算。场地平整范围按5.4228ha计算。
因为场地全部为填方区域，和原地面高差较大，为确保建筑物稳定，避免场地出现不均匀沉降，在填方区域，均采取砂砾料回填并达成一定压实度。依据土方工程量计算，场地填方最大高度为8.5米左右。
场地土方工程量及表层土工程量分别见下表。
土方平衡表
序号
区块号
单位
数量
备注
1
1-1
m 3
184568
2
1-1边坡
m 3
9516
3
2-2
m 3
63731
4
2-1边坡
m 3
3167
累计
m 3
260982
运距3km
说明：剩下表层土，待场地平整后，填到征地范围内低洼处。
表层土平衡表
序号
区块号
单位
数量
备注
1
表层土开挖
m 3
15000
2
表层土回填
m 3
8500
3
剩下表层土
m 3
6500
运距3km
说明：剩下表层土，待场地平整后，填到其它范围内低洼处
2.4交通组织
场地设置出入口四处，位置分别在北侧两个入口，南侧两个入口，北侧设置电动伸缩门，南侧设置不锈钢门。场地内设置环形通道，通至各各场地及隶属用房。
2.5技术经济指标
1）总建设用地
总建设用地面积包含运动场地及场地护坡，指标见下表。
总建设用地面积指标
序号
项目
占建设用地百分比（%）
指标（m2）
备注
1
运动场总用地
100
54228
其中
1
运动场用地
80.6
43708
含各类球场
2
护坡用地
19.4
10520
2）运动场建设用地
运动场建设用地地面积包含跑道、球类运动场、道路、绿化及其它用地，指标见下表。
运动场地面积指标
序号
项目
占建设用地百分比（%）
指标（m2）
备注
1
运动场总用地
100
43708
其中
1
300米跑道用地
40.48
17695
含各类球场
2
球类场地用地
12.07
5276
3
儿童休息区及景观休息区用地
6.34
2770
4
下沉式广场及半圆式广场用地
5.78
2525
5
道路及硬地面用地
19.61
8560
6
人行道用地
1.94
850
7
管理房用地
0.41
180
8
绿化用地
13.37
5843
3）运动场技术指标
运动场技术指标见下表。
运动场技术经济指标
序号
项目
占建设用地百分比（%）
指标（m2）
备注
1
运动场总用地
100%
43708
2
运动场及球类场地
52.56
22971
含各类球场
3
绿化率
13.37%
5843
4
容积率
0.52
5
密度
52.56%
注;容积率、密度按运动场总面积计算。
2.6 设计图纸
见初步设计图纸部分附图。
3 建设方案
3.1 项目组成
建设项目包含300米标准跑道及看台，标准篮球场、标准排球场、标准网球场、标准门球场、标准乒乓球练习场，修建2处休闲广场和儿童游戏场地、景观休息区等。
3.2 建设方案
1）300m塑胶跑道
在场地内设置300m跑道，共为6道，直道可进行100m项目，每道宽1.22m，内跑道转弯半径26m。跑道做法为见图纸。塑胶跑道采取传统混合型聚氨酯塑胶面层，标准13mm厚，跑道及周围区塑胶面层厚度为13 mm厚，跑道局部加厚区塑胶面层厚度为20 mm厚。
跑道外西侧设置3根旗杆，可悬挂会旗及进行运动员颁奖升旗仪式。
2）100m直跑道
直跑道共6条每道宽1.22m，局部在300m跑道中，塑胶跑道采取传统混合型聚氨酯塑胶面层，标准13mm厚，基层做法同主跑道。
3）跳远场地
跳远场地为训练用跳远及三级跳远跑到，在运动场左侧半圆区内，助跑道宽1.22m，跑道做法同主跑道，沙坑由200厚块石和60厚红砖砌筑，内填100厚细石层、100厚砂砾和300厚细砂层。
4）铅球区
铅球区在运动场左侧半圆区内，基层做法同主跑道，千秋投掷区塑胶面层为53 mm厚，抵趾板为木质抵趾板，漆白色，投掷圈垫层为100厚C15素混凝土垫层及150厚C25混凝土基层，面层为可移动塑胶面层20厚。
5）跳高区
跳高场地在运动场右侧半圆区内，基层做法同主跑道，跳高区塑胶面层为13 mm厚，局部加厚为20 mm厚。
6）人工草皮足球场
足球场在环形跑到中间，设置为70m×50m七人制足球场地，设有二副球门，球门为可移动式球门，足球场其端线预留有2m缓冲区。足球场采取50mm进口人造草丝，草丝分为双色。
7）排水沟
运动场四面设置排水暗沟，排水沟采取混凝土砌筑，混凝土厚度为20厚，沟底采取150厚素混凝土垫层。沟底排水坡度为0.5%。
8）看台
体育场看台共分三个区域，即左右两个一般看台，中间为主席台，贵宾看台，看台总人数为人。看台为砖砌体结构，看台最高点高度为4.35米，比赛场地南北长约70米，东西向最宽处145米，看台上覆盖了看台平面形状相同完整轻钢结构罩棚，罩棚最高点高度7.95米。
看台设置席位。其中：左右两个看台设置为1820个一般坐席，中间看台设置180个贵宾坐席（含4个无障碍坐席）。另外设置无障碍坐席4位（座位总数0.2%国家标准）。,每个无障碍座席尺寸为1100mm×800mm，满足无障碍设计要求。位置集中便于寻求，出入方便。
两侧看台坐席尺寸：宽480mm，排距8900mm.比赛时媒体席可依据需要临时搭台。主席台座椅尺寸：宽550mm，排距900mm。
9）门球运动场
门球运动场地，场地标高比周围场地低0.45米，四面采取砖砌挡墙维护，场地设置盲沟。场地面层采取砂黏土层。场地做法见详图。
10）其它球类运动场
其它球类场地，场地标高均比周围场地高0.2~0.4米左右，场地四面采取高纤维防护围栏维护，预防球类遗失。场地做法见详图。
11）道路广场
道路采取沥青混过凝土路面，路面设置路边石。路面做法见详图。
12）场区硬地面
场区除了道路及绿化等功效用地外，均为硬化地面，地面采取花岗岩地面，确保场区内洁净明亮。做法见详图。
13）停车场
因为场地面积有限，机动停车场设于下沉式广场两端，共设置停车泊位36个。停车场除考虑到少许专用车进入停车处外，其它车辆可充足利用周围社会停车场存放。
非机动停车场设置在机动停车场后侧，共设置停车泊位40个。非机动车辆未知不足时，可充足利用周围社会停车场存放。
14）围墙
沿着占地范围内设置铁艺围墙，高度设置为2.1米。每间隔3.6米设置砖砌垛一个，并采取毛石基础砌筑，每个砖垛间采取0.3米高钢筋混凝土梁相连接。
15）管理房
在场地南侧，设置管理房一处，建筑面积为180平方米。砌体结构总高度4.5米，采取毛石基础。平面功效为管理室、休息室、配电室、卫生间等。
16）其它隶属设施
项目属于公益性建设项目，为使项目能够正常运转，在土建项目完成后需采购大量其它设备。
为方便市民立即丢弃垃圾，保持场地内卫生环境，场地内共设置垃圾箱10 个。
为方便游客和市民休闲健身，设置了较为完善公园导示系统；为保持公园环境和保护公园内绿化植被，设置了多处文化牌。场地内共设置了 8 个文化牌。
场区内设置有一般座椅、混凝土小座椅 20 处，设置不规则树池座椅2 处，座椅均由水泥混凝土和防腐木组合而成。
厕所作为公园形象一个关键窗口，也是地方发展旅游产业不可忽略关键步骤。营造出卫生、舒适、文明公厕环境是对人尊重，更是对人性化更深层次关照。依据游客人群流动方向和分布规模，项目设置了 5 处活动厕所，以满足游人需要。厕所应有简单明了标志，以满足指导功效，同时应重视厕所用厕安全，满足无障碍设计要求，厕所和地面之间衔接平缓，地面设置防滑、防冻处理，保障夜晚用厕安全。
3.3 塑胶场地设计标准
（1） 底层部分：塑胶跑道底层采取8MM厚黑色塑胶粒加入环境保护胶混合后进行摊铺。黑色基础层固化再利用经染色处理彩色塑胶粒加入环境保护胶进行混合摊铺5MM厚面层。
（2） 场地基础：塑胶场地基础采取沥青混凝土基础。
（3） 塑胶跑道面层：塑胶跑道面层采取混合型跑道面层。
3.4 人造草皮设计标准
（1）场地基础：人造草皮基础采取沥青混凝土基础。
（2）面层：人造草皮采取环境保护草纤维，严格控制草纤维密度、厚度、高度等。
4 结构
1、自然条件
1）抗震设防烈度6度
2）风荷载？
3)雪荷载？
4）冻土深度1.7米
2、建筑分类等级
1)地基基础设计等级：丙级
2)建筑防火分类等级：二类，耐火等级:二级
3、结构设计
1）地质描述
场地标准冻深1.7米。
场地为原址加高，地下无障碍物，无不明管线等。
2）基础形式
塑胶跑道基础采取沥青混凝土基础。
看台基础采取毛石基础。
隶属用房采取毛石基础。
3）关键结构材料
1）混凝土强度等级：C15~C25强度等级。
2）钢筋种类：HPB???级钢筋（标准GB13013）。
5 电 气
5.1 电源
本体育运动中心用电负荷为丙类，全部设备负荷、主席台、广场道路照明等为二级负荷，其它均为三级负荷。
供电电源为箱式变压器，设置在场地南侧主入口周围，内设置变压器一台，考虑长远计划要求，变压器容量选择200KVA。满足运动中心用电需求。
用电设备，经过地埋电缆，引至各用电负荷。
沿道路及跑道部署路灯及景观草坪灯等，提供夜间照明及景观照明。
5.2 用电设备工程量
1）箱式变电站：1处
2）路灯50个
3）草坪灯30个
4）体育场组合灯4个
5）电缆1400米
5.3 弱电
电话、网络通信等设施和设备，由建设单位委托相关专业部门做专题设计。
6 给水排水
6.1 给水
给水水源采取深井水，场地内打深井一眼，深度为100米，依据运动中心用水规模，用水量关键为生活用水、提供跑道、绿化、浇洒道路用水等，设计深井出水量为50m3/h，满足项目标用水需求。
6.2 排水
本项目排水采取污水、废水合流制，生活污水经室外管网搜集后排至化粪池，由化粪池早期处理后，定时清掏。化粪池设置在隶属用房周围。
球类场地及道路场地雨水排放，根据地面坡度由北向南自然可直接排放。
跑道场地修建排水暗沟，由暗沟接暗管引至场区左上角处集水坑内，经过直径1.8米混凝土顶管，沿着新建400米长雨水管网，排入城市管网内。
6.3 给排水工程量
1）混凝土顶管（直径1.8米）：50米
2）进出口集水井2个（7.5米×10米×2米）
3）场外排水管400米长
4）检验井8个
5）运动场排水沟780米
7 采暖通风
本项目建筑物为管理用房，建筑面积为180平方米。管理用房季节性使用很强，冬季基础无人值守，所以，管理用房采暖，采取电暖气取暖，确保冬季使用时，室内温度达成18℃以上。
管理用房采取自然通风。
8 消防
8.1 防火依据
本着“预防为主，防消结合”标准，本项目不设置消防站，依靠辉南县消防队。
依据《建筑设计防火规范》，构筑物其耐火等级为二级。
构筑物周围道路和场地外道路形成通畅消防通道，利于消防车辆通行及施救作业。
各构筑物物间距均满足《建筑设计防火规范》相关要求。
8.2 防火设计
在加强消防意识教育同时，完善多种消防方法。构筑之间严格根据《建筑设计防火规范》所要求标准设计，各建筑物间有道路相通，形成环状路网，满足消防通道要求。
运动场及隶属设施，均为室外构筑物，设计耐火等级为二级，场地内设置环形交通道路，路面宽度大于4米，满足消防车辆通行。
各运动场地分散部署，不组成连片火灾隐患，所以，在场地合适位置，摆放砂箱和灭火工具，共部署4处。
看台共设置4处疏散楼梯通道，疏散楼梯总宽度为5.4米，疏散宽度满足防火要求。设置两处坡道，每个坡道宽度为4.5米，坡度按1:10控制，满足坡度要求，坡道兼用无障碍坡道。疏散楼梯及坡道均由场地高处通至300跑道场地。
所采取塑胶等材料均要满足防火、环境保护要求。
9设计概算
9.1编制依据
a) 水利部水总[]116号文件《水利工程设计概（估）算编制要求》。
b) 水利部水总[]116号文件《水利建筑工程概算定额》
c) 水利部水总[]116号文件《水利工程施工机械台时费定额》。
d) 国家计委、建设部相关计价格[]10号《工程勘察设计收费管理要求》通知。
e) 《建设工程监理和相关服务收费管理要求》发改价格[]670号。
f) 吉林省地方政府相关文件要求。
g) 本院多年编制建筑工程概、预算资料。
9.2 工程单价
a) 人工预算单价:按水利部水总[]116号文件要求计算，详见人工预算单价计算表。
b) 材料预算价格：关键材料为实际调查价格，次要材料按当地市场价格计算。
c) 其它直接费、现场经费、间接费、企业利润及税金：均按水利部水总[]116号文件要求标准计算。
9.3编制措施及取费标准
a)建筑工程：主体建筑工程采取工程量乘单价计算。
b) 施工临时工程：办公、生活及文化福利建筑按一至四部分建安工作量1.5%计算；其它施工临时工程按一至四部分建安工作量0.5%计算。
9.4 独立费用:
a) 建设单位人员常常费：按水利部文件水总[]116号文要求计取。
b) 工程管理常常费：按建设单位创办费和建设单位人员常常费之和20%计取。
c) 工程监理费:按《建设工程监理和相关服务收费管理要求》发改价格[]670号文件计算；
d) 工程科学研究试验费:按建安工作量0.2%计算；
e) 工程勘测设计费:按国家计委、建设部相关计价格[]10号《工程勘察设计收费管理要求》通知计算，按6.3.1条要求，I级工程附加调整系数取1.89；
9.5预备费
基础预备费：按一至五部分投资累计5%计算。
9.6投资概算
