防雷装置有哪些?防雷办法有哪些?

　　避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用防雷装置。一套完整防雷装置涉及接闪器、引下线和接地装置。上述针、线、网、带都只是接闪器，而避雷器是一种专门防雷装置。
　　1、接闪器
　　避雷针、避雷线、避雷网和避雷带都是接闪器，它们都是运用其高出被保护物突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。接闪器所用材料应能满足机械强度和耐腐蚀规定，还应有足够热稳定性，以能承受雷电流热破坏作用。
　　（1）避雷针普通用直径为20mm左右镀锌圆钢或钢管制成，长2500mm左右，端部呈尖状，也可分叉设立，经引下线与接地装置连接。避雷针重要用于保护高耸孤立建筑物或构筑物及其周边设施，也惯用来保护室外变配电装置。

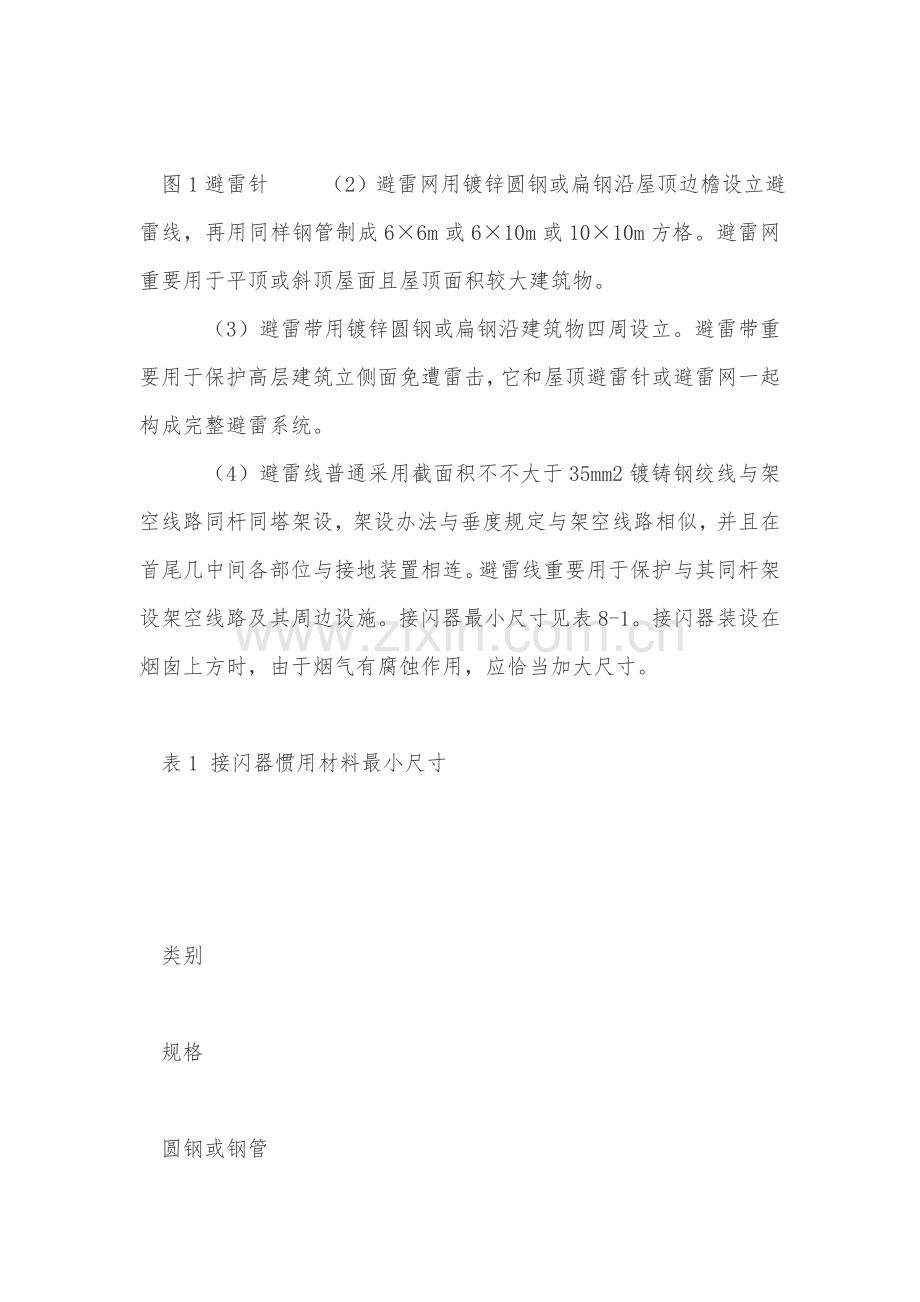

图1避雷针 　　（2）避雷网用镀锌圆钢或扁钢沿屋顶边檐设立避雷线，再用同样钢管制成6×6m或6×10m或10×10m方格。避雷网重要用于平顶或斜顶屋面且屋顶面积较大建筑物。
　　（3）避雷带用镀锌圆钢或扁钢沿建筑物四周设立。避雷带重要用于保护高层建筑立侧面免遭雷击，它和屋顶避雷针或避雷网一起构成完整避雷系统。
　　（4）避雷线普通采用截面积不不大于35mm2镀铸钢绞线与架空线路同杆同塔架设，架设办法与垂度规定与架空线路相似，并且在首尾几中间各部位与接地装置相连。避雷线重要用于保护与其同杆架设架空线路及其周边设施。接闪器最小尺寸见表8-1。接闪器装设在烟囱上方时，由于烟气有腐蚀作用，应恰当加大尺寸。

表1 接闪器惯用材料最小尺寸

类别

规格

圆钢或钢管

扁钢

圆钢直径/mm

钢管直径/mm

截面/mm2

厚度/mm

避雷针

针长1m如下

12

20

-

-

针长1～2m

16

25

-

-

针在烟囱上方

20

-

-

-

避雷网和
避雷带

网格6m×6m至10m×10m

8

-

48

4

网格在烟囱上方

12

-

100

4 　　2、避雷器
　　避雷器并联在被保护设备或设施上，正常时装置与地绝缘，当浮现雷击过电压时，装置与地由绝缘变成导通，并击穿放电，将雷电流或过电压引入大地，起到保护作用。过电压终结后，避雷器迅速恢复不通状态，恢复正常工作。避雷器重要用来保护电力设备和电力线路，也用作防止高电压侵入室内安全办法。避雷器有保护间隙、管型避雷器和阀型避雷器和氧化锌避雷器。
　　（1）保护间隙
　　保护间隙是运用高压带电体击穿空气间隙原理制成，它构造简朴，价格低廉，便于自制，但性能较差，普通用于电压不高且不太重要线路上。
　　（2）管型避雷器
　　管型避雷器重要由瓷套、灭弧管和内外间隙构成，她构造较复杂，惯用于10kV配电线路，作为变压器、开关、电容器、电缆头等电气设备防雷保护。
　　（3）阀型避雷器
　　阀型避雷器是高压线路、高压电器、最惯用避雷器，它重要瓷套、火花间隙和非线性电阻构成，构造复杂，惯用于3--550kV电气线路、变配电设备、电动机、开关等防雷保护，合用于交直流电网，不受容量、线路长短、短路电流等限制。
　　（4）氧化锌避雷器
　　氧化锌避雷器是一种新型避雷器，它采用了非线性优质氧化锌、氧化铋金属氧化物烧结而成多晶半导体陶瓷电阻片，取消了火花间隙，提高了保护可靠性。其特点是无放电延时，大气过电压作用后无工频续流，可经受各种雷击，残压低，通流容量大，使用寿命长，长用于0.25--550kV电气系统及电气设备防雷及过电压保护，也合用于低压侧过电压保护。
　　3、引下线
　　防雷装置引下线应满足机械强度、耐腐蚀和热稳定规定。
　　（1）引下线普通采用圆钢或扁钢，其尺寸和防腐蚀规定与避雷网、避雷带相似。用钢绞线作引下线，其截面积不得不大于25mm2。用有色金属导线做引下线时，应采用截面积不不大于16mm2铜导线。
　　（2）引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。
　　（3）采用多条引下线时，为了便于接地电阻和检查引下线、接地线连接状况，宜在各引下线距地面高约1.8m处设断接卡。
　　（4）采用多条引下线时，第一类和第二类防雷建筑物至少应有两条引下线，其间距离分别不得不不大于12m和18m；第三类防雷建筑物周长超过25m或高度超过40m时，也应有两条引下线，其间距离不得不不大于25m。
　　（5）在易受机械损伤地方，地面如下0.3m至地面以上1.7m一段引下线应加竹管、角钢或钢管保护。采用角钢或钢管保护时，应与引下线连接起来，以减小通过雷电流时电抗。
　　（6）引下线截面锈蚀30%以上者应予以更换。
　　4、防雷接地装置
　　接地装置是防雷装置重要构成某些。接地装置向大地泄放雷电流，限制防雷装置对地电压不致过高。除独立避雷针外，在接地电阻满足规定前提下，防雷接地装置可以和其她接地装置共用。

图2防雷接地装置　　（1）防雷接地装置材料。防雷接地装置所用材料应不不大于普通接地装置材料。防雷接地装置应作热稳定校验。
　　（2）防雷接地电阻普通指冲击接地电阻，接地电阻值视防雷种类和建筑物类别而定。独立避雷针冲击接地电阻普通不应不不大于10Ω；对于不太重要第三类建筑物可放宽至30Ω。防感应雷装置工频接地电阻不应不不大于10Ω。防雷电侵入波接地电阻，冲击接地电阻不应不不大于5～30Ω，其中，阀型避雷器接地电阻不应不不大于5～10Ω。
　　（3）跨步电压抑制。为了防止跨步电压伤人，防直击雷接地装置距建筑物和构筑物出入口和人行横道距离不应不大于3m。当不大于3m时，应采用下列办法之一：
　　①水平接地体局部深埋1m以上；
　　②水平接地体局部包以绝缘物（例如，包以厚50～8Ocm沥青层）；
　　③铺设宽度超过接地体2m、厚50～8Ocm沥青路面；
　　④埋设帽檐式或其她型式均压条。
