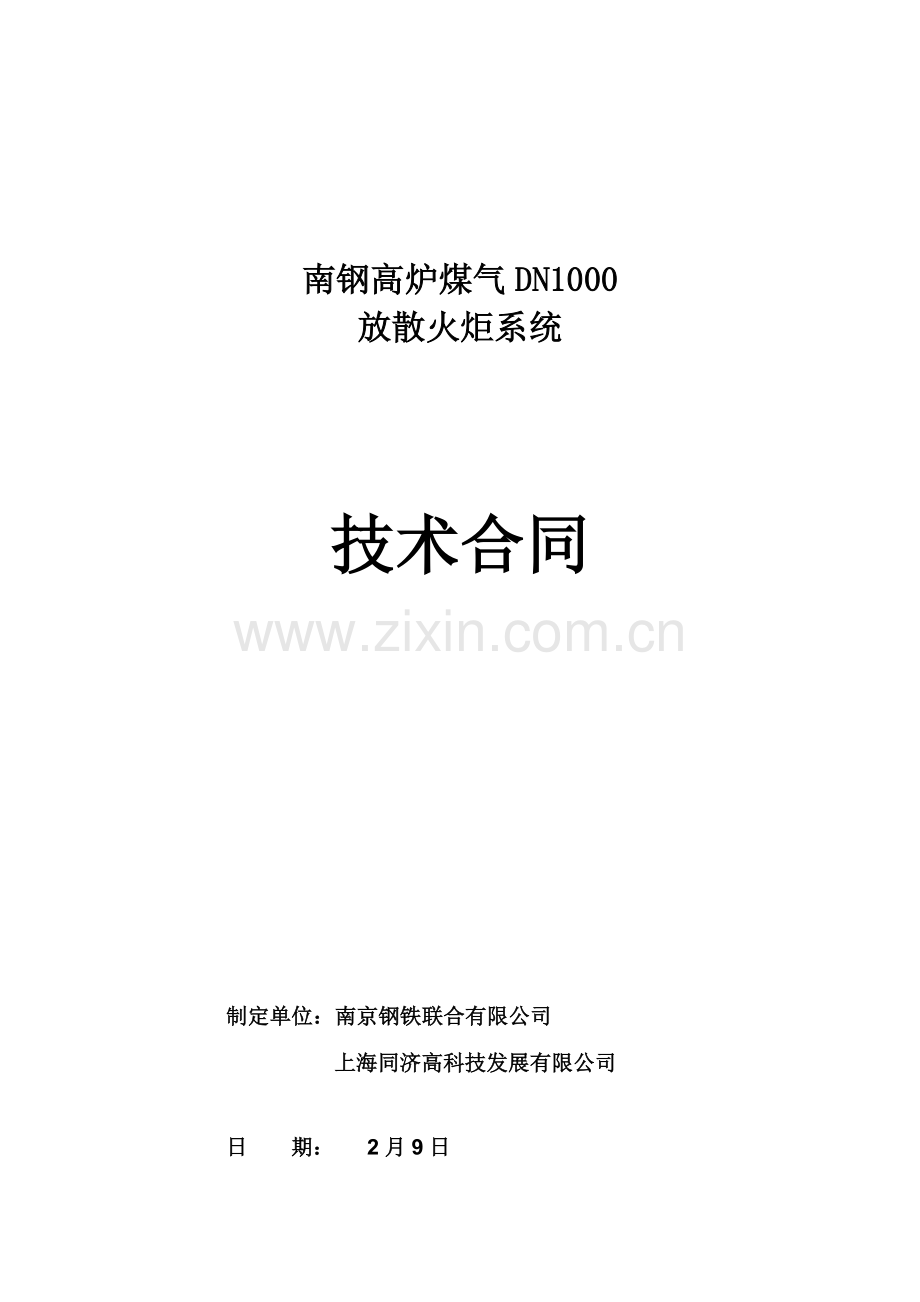

南钢高炉煤气DN1000
放散火炬系统
技术合同
制定单位：南京钢铁联合有限公司
上海同济高科技发展有限公司
日 期： 2月9日
甲方：南京钢铁联合有限公司
乙方：上海同济高科技发展有限公司
南京钢铁联合有限公司（如下简称甲方）就厂内原有一套DN700高炉煤气放散塔,现将该放散塔拆除,同步委托上海同济高科技发展有限公司（如下简称乙方）在该塔所处地址上进行DN1000高炉煤气放散塔大修重建。经双方和谐协商达到如下合同。
1 、设计根据
1.1 放散气体数据
l 放散介质：高炉煤气；
l 放散煤气温度：30-60℃（最大80℃）
l 设计最大放散量：10 Nm3/h
l 高炉煤气主管压力：≥12kPa；
1.2 公用工程条件
l 氮 气：0.3-0.6MPa，常温，输入管径Dn50；
l 燃料气：焦炉煤气，3～6kPa，常温。低热值4200±10%kcal/Nm3，输入管径Dn80；
l 供 电： AC380V/50HZ，三相四线，容量9 kVA；
2 、放散设计方案
2.1 设计原则
l 严格执行国家及行业有关原则、规范，保证火炬安全可靠运营；
l 依照最大放散量和放散压力拟定主燃烧器尺寸；
l 采用成熟可靠技术，具备节能性和先进性；
l 设备具备良好气密性，不得有煤气泄漏现象；
l 能实现放散火炬装置远程手动/自动点火，消灭常明火；
l 设备检测、传播、调节、转换及控制功能敏捷精确，精准度高，响应速度快；
l 采用节能型构造常明灯，减少燃料气消耗。
2.2 放散系统设计总体方案
该放散火炬系统设立：主燃烧器、防风罩、常明灯、分子密封器、火炬筒体及水平工艺管、火炬塔架、自动点火/放散控制系统、电气仪表、公用管道安装材料及电气仪表安装材料等。
2.2.1 重要工艺参数
l 煤气放散量：最大放散量为10Nm3/h；，放散温度30-60℃（最大80℃），压力12kPa；
l 设计放散高度：50m。
2.2.2 主体设备参数
l 主燃烧器： DN1000mm；
l 分子密封器： DN1000mm；
l 放散筒体： DN1000mm；
l 放散塔架：底部根开约7m×7m，顶层检修平台高度约46m；
l 水平工艺管DN1000mm，长度约8m。
2.2.3 责任和供货范畴：
l 设备及工艺公用管线：放散调节蝶阀（含调节蝶阀）后，地面以上所有设备、工艺公用管线（高炉煤气、焦炉煤气、氮气）设计、供货和安装由乙方负责；放散筒体和放散塔架地锚螺栓由乙方负责供货；
l 自动点火控制系统：火炬自动控制柜后所有电气仪表设备、电气仪表安装材料设计、供货和安装由乙方负责；火炬自动控制柜安装位置位于距火炬塔架距离不超过200m控制室内，控制柜与火炬塔现场之间电缆敷设运用管道支架及管道加强环；两台火炬监控专用工控机供货由乙方负责。（详见供货清单）
l 南钢给2路3相电源到上海同济电气柜由继电器切换，保证UPS和执行机构得到2路供电。
2.2.4 自动点火控制系统功能有：
l 放散系统自动点火；
l 控制室手动远操点火和现场手动点火；
l 系统点火故障报警；
l 系统燃烧状态显示，监测火炬工作状态；
l 点火控制柜预留与顾客中央监控系统EMS通讯接口；
l 现场燃料气、氮气管道低压报警；
2.3 放散火炬系统重要技术特性表
一、放散系统总体性能
1
设计数据
设计流量
10m3/h
介质（重要成分）
高炉煤气
放散高度
50m
塔架高度
约46m
放散温度
30-60℃
放散筒体
DN1000
二、主体设备性能及构造参数
1
主燃烧器
TJFL-1000A
规格
DN1000
类型
空气混合型
常明灯数量
3
设计最大放空量
10Nm3/h
材质
304
设计寿命
制造厂商
上海同济高科技发展有限公司
2
分子密封器
重要材料
Q345R
规格
DN1000
密封介质
氮气
氮气耗量
5～8 m3/h
防腐规定
表面耐高温防腐漆
设计寿命
制造厂商
上海同济高科技发展有限公司
3
放散筒体
主体材料
Q235B，t=10mm
规格
DN1000
防腐规定
表面防腐漆解决
设计寿命
制造厂商
上海同济高科技发展有限公司
4
放散塔架
高度
约46m
塔架形式
预应力钢管塔、法兰连接
底部根开
约7m×7m
顶部根开
约2.5×2.5m
重要材质
20#无缝钢管等
爬梯形式
斜爬梯，钢隔栅
防腐解决方式
热浸锌防腐解决
设计寿命
30年
制造厂商
上海同济高科技发展有限公司
三、重要仪表参数及技术性能
1
程控仪
S7-300
厂家
西门子
2
热电偶
WRNK-331
测温范畴
0-1000℃
四、点火系统重要技术性能参数
1
常明灯
型号
JN-I
数量
3
材质
304
单支耗气量（燃料气）
约3Nm3/h
2
高空点火器
类型
电打火、高能放电
数量
3
电源
220V、～50Hz
单只功率
1.5 kW
输出电压
2500±10%V
点火能量
12 J
防爆级别
dIIBT4
防护级别
IP54
点火持续时间
30s
设计寿命
2x105 次
制造厂商
上海同济高科技发展有限公司
3
点火嘴
点火能量
12J
使用寿命
2×105次
材质
外壳不锈钢
点火频率
12～16次/秒
4
高压导电杆
耐压值
不不大于5 kV
绝缘电阻
不不大于500×106 Ω
中心电阻
不大于0.02Ω/m
工作温度
700℃
5
点火方式
1. 自动点火
2. 现场手动点火
3.控制室远操点火
2.4 公用工程介质消耗指标
序号
名称
介质压力
公称管径
单套消耗量
用途及阐明
瞬时 / 间断
持续
1
焦炉煤气
3～6kPa（G）
DN80
9Nm3/h
3套长明灯燃料气
60 Nm3/h
伴烧环管用
2
氮气
0.5MPa（G）
DN25
5～8Nm3/h
分子密封气用
3
用电量
380V/220V
1.5kW(每套)
高能点火器(3套)
4.5kW
现场照明及维修用电
3 放散系统设计方案阐明
3.1 工艺流程及总图布置阐明
高炉煤气放散系统涉及主燃烧器、分子密封器、放散筒体、放散塔架、自动点火控制系统、公用管道、自控仪表及电气控制系统等某些。
3.1.1 高炉煤气放散管
来自高炉煤气总管排放气，经水平工艺管进入放散筒体后，再通过度子密封器进入主燃烧器，由常明灯点燃燃烧放散。
3.1.2 氮气管路
氮气管进入火炬界区后通过滤器，分若干路后，分别进入筒体、分子密封器氮气管和吹扫管法兰接口。氮气总管上设立低压力开关和氮气流量计，低压报警信号和流量信号传至自动点火控制柜。
3.1.3 焦炉煤气管路
焦炉煤气总管通过滤器，分若干路后，一路进入伴烧环管，另三路分别作为三个高空常明灯气源。各路管道分别由独立阀组控制。焦炉煤气总管道上设立低压力开关和流量计，低压报警信号和流量信号传至自动点火控制柜。
3.2 设备设计阐明
3.2.1 主燃烧器（TJFL-A型）：主燃烧器是整个煤气放散系统中核心设备之一。该装置摒弃了老式补充高热值气体助燃办法，只需消耗少量高热值气体，就能使低热值放散气体得以充分燃烧，从而减少对环境污染。燃烧装置重要重要材质为304，由如下几某些构成：
a、旋流片：运用先进三维流动理论原理及设计办法，是一种性能优良，流动阻力较小旋流片构造，能使低热值放散气体形成速度均匀流场与环形火焰强烈接触，形成综合火焰，从而使放散气体得到完全燃烧。
b、伴烧环管：放散燃烧装置燃烧外部四周设有伴烧环管。它作用在于使低热值放散气体也能得到充分燃烧，符合普通冶金厂家环保需求。伴烧环管设立为顾客在火炬处在恶劣工况下（短时超负荷、放散量特别小、煤气含水量过高、大风、大雨等）运营时提供了可靠保障。
c、常明灯组件：通过优化设计，使每盏长明灯消耗约3～5Nm3/h焦炉煤气，与普通设备90Nm3/h消耗量相比，节能效果明显，节约成本。
d、防风罩：通过特殊构造设计防风罩，能吸入大量空气,与在旋流片导流作用下放散气体充分混合、燃烧，具备极强燃烧稳定性，大大减轻了外部恶劣气候环境对放散火炬影响。防风罩通过螺栓与燃烧器防风罩支架相连接，以便安装。
3.2.2 分子密封器：其工作原理是采用分子量较空气小惰性气体作为密封气（本项目采用氮气作为密封气源），密封气体由于浮力作用布满分子封工作段上部，如此，只要使氮气流速不不大于分子扩散速度，即可达到制止外部空气通过扩散进入火炬筒体内，从而起到防止回火目；其重要材质为Q345R。
3.2.3 放散筒体：设计时，经多阶动力响应计算，保证在任何风速下不产生共振，通过在垂直方向上布置若干抱箍和平拉杆将放散筒体所受水平风荷载传递给支撑塔架。其重要材质为Q235B。
3.2.4 放散塔架：整个塔架为预应力钢管桁架构造、变截面体系，塔架立柱、斜杆、横杆均采用无缝钢管，主构件之间采用法兰螺栓联接。塔架在垂直方向上共分为若干个塔段，下部为刚性角分式斜杆刚性构架，上部为柔性交叉斜杆柔性构架，柔性交叉斜杆预加拉力，塔架中间设若干横隔，采用柔性拉杆通过抱箍预加拉力，保持塔体稳定性。塔体上设维修平台到处、斜爬梯一座。爬梯及平台踏板采用钢格栅构造，有效减少了雨水汇集对构造腐蚀，所有钢构造表面均采用热浸锌防腐解决，设计寿命30年。
3.3 自动点火控制系统
3.3.1实现自动点火和远操手动点火，放散系统控制某些采用西门子S7-300控制器，并能与上一级控制系统通讯。
3.3.2自动点火控制系统由点火信号（由甲方提供）、点火程控仪、高压发生器、高压电缆、高压导电杆及点火嘴、燃料气供应管路控制阀组、常明灯组件七大某些构成。当自动点火控制系统处在自动状态时，PLC依照点火信号打开相应常明灯燃料气管路气动球阀，触发高压发生器通过点火嘴引燃常明灯，通过常明灯点燃伴烧环管和主燃烧器。
3.3.3自动点火程控仪具备如下功能：
l 接受点火信号后，实现自动程序点火；
l 自动判断、监测、显示长明灯点火与否成功，如遇点火故障则发出报警信号；
l 自动判断、监测、显示放散气体与否被点燃，放散气体点燃后关闭常明灯，保存伴烧环管伴烧，直至放散结束；
l 显示常明灯及主燃烧器工作状态；
l 在控制柜设自动/手动切换开关。“自动”状态下实现自动程序点火，“手动”状态下可在控制室内手动控制点燃或熄灭常明灯。
3.3.4 在各常明灯和主燃烧器上均设火焰检测装置，分别对各常明灯和主燃烧器进行检测，并将温度信号远传至操作室，供操作人员监测燃烧时常明灯和主燃烧器工作状态，同步便于程控仪判断常明灯和主燃烧器与否点燃。
3.3.5 对氮气管道及燃料气管道压力进行检测，一旦压力过低则发出报警。
3.3.6 对放散气、燃料气、氮气压力和流量进行全程检测和显示。
3.4 电气设备
该放散系统电气设备含三台高压发生器、若干防爆照明灯具。
4 、设计制造原则规范
《石油化工公司燃料气系统和可燃气体排放系统设计规范》 SH3009-
《环境空气质量原则》 GB3095-96
《大气污染物综合排放原则》 GB16297-97
《钢制焊接常压容器》 JB/T4735-1997
《爆炸和火灾危险环境电力装置设计规范》 GB50058-92
《石油化工自动化仪表选型设计规范》 SH3005-1999
《爆炸和火灾危险环境电力装置设计规范》 GB50058-92
《低压配电设计规范》 GB50054-93
《工业公司照明设计规范》 GB50034-92
《工业与民用电力装置接地设计规范》 GBJ65-83
《高耸构造设计规范》 GBJ135—90
《钢构造设计规范》 GBJ17—83
5 、性能保证
a) 燃烧完全，将易燃和有害物质尽量完全地转变为不燃和无害物质，燃尽率不不大于99％，排放产物满足国家有关环保原则。
b) 当最大放散气燃烧时，地面最大热辐射强度不大于1.58kW/m2。
c) 当放散气燃烧时，地面最大噪音强度不大于75分贝。
d) 放散系统设计遵循SH3009-及其她有关国标。
e) 高空电点火装置可实现自动点火或手动点火。自动和手动切换时，需保持仪表、阀门原状态。
f) 单支常明灯燃料气耗量约3～5 Nm3/h。
g) 分子密封器氮气正常耗量5～8Nm3/h。
6 、供货清单
序号
名称
规格型号
材质/规格
单位
数量
备 注
一
放散装置主体设备
TJFL-1000A
套
1
1
主燃烧器
DN1000
304
套
1
含旋流片
2
伴烧环管
304
套
1
3
防风罩及其支架
DN1000
304
套
1
4
常明灯
JN-1
304
套
3
5
分子密封器
TJFM-DN1000
Q345R
套
1
二
塔架
约46m
20无缝钢管等
座
1
钢隔栅斜爬梯、热浸锌防腐
三
筒体及水平管
1
放散筒体
DN1000
Q235B/t=10mm
套
1
2
水平工艺管
DN1000
Q235B/t=8mm
套
1
四
自动点火控制系统
1
自动点火控制柜
TJFL-IS
套
1
2
工控机软件及通讯附件
套
2
2.1
工控机
西门子
套
2
2.2
显示屏
17"液晶
台
2
2.3
互换机
西门子
台
1
2.4
以太网通讯模块
西门子
套
1
2.5
WINCC软件
西门子
套
2
运营版
2.6
STEP7软件
西门子
套
2
3
PLC
西门子
S7-300
台
1
4
火炬专用软件
套
1
5
高压点火装置
CDⅠ-IIe-12
台
3
含就地点火功能
6
点火嘴
MDZ-5C
个
3
7
高压导电杆
HDG-95
套
3
8
高压电缆
DL-04
米
180
9
热电偶
WRNK-331
套
4
10
热电偶补偿导线
米
1000
11
气动球阀
DN50
个
1
伴烧环管用
12
气动球阀
DN25
个
3
长明灯用
13
就地点火箱
台
1
防爆
14
电动调节阀
DN1000
套
1
调节头进口(奥玛)
15
流量计
威立巴
套
1
放散煤气/包控制
16
流量计
毕托巴
套
1
焦炉煤气
17
流量计
毕托巴
套
1
氮气
18
UPS
梅兰日兰（成套供货）
3KVA
套
1
停电后保系统60分钟。
19
防爆照明灯
套
4
20
压力表
套
2
氮气、焦炉煤气
21
压力开关
套
2
氮气、焦炉煤气
22
避雷系统
套
1
五
公用管道安装材料
20#管2吨
Q235B
套
1
六
电气仪表安装材料
套
1
七
塔架及筒体地锚螺栓
套
1
注：供货清单内未列入，属于供货范畴内其他设备、材料均由乙方负责；管道安装材料及电气仪表安装材料以施工设计所需材料及数量为准。
7 、技术服务承诺
7.1. 乙方公司是一家技术密集型工程公司，依托同济大学雄厚设计、开发力量及其所拥有完善实验测试设备，乙方公司可以提供满足冶金公司各类燃气放散设备质量、技术规定煤气放散设备。
7.2. 乙方公司自身具备完善质量控制保证体系，雄厚经济实力和技术力量，可为顾客提供产品终身服务。乙方公司有专门工程维修服务部，配有专门安装、调试及维修保养人才。因而，可为顾客提供从方案设计、生产、配套、调试到操作人员培训及售后服务等一系列全方位服务，达到国内高原则水平。
7.3. 对于工业可燃废气燃烧解决，乙方公司一贯按关于原则并结合本地实际状况提供煤气放散装置，以满足钢厂顾客特殊使用规定，在冶金、石化行业已经得到证明。
7.4. 对于冶金行业高炉、转炉和焦炉煤气放散项目，乙方公司构成专门项目组从技术方案设计开始，即会与设计院和顾客紧密合伙，提供多套设计方案供顾客和设计院选取。
7.5. 乙方负责设备供货、安装、调试，乙方公司需派有经验工程技术人员赴现场，会同顾客一起对安装质量进行检查，确认安装质量及设备安装完整性和可靠性。免费为顾客培训操控人员（内培和外培），并提供系统操作、检修和维护手册。
7.6. 放散设备投入正常运营后，乙方公司实行售后服务终身制，接顾客告知后工作时间四小时内作出合理响应；需派员赶到现场排除故障时，乙方公司技术人员在24小时内到达现场。保质期内人工费用全免，保质期外将以最优惠原则收费。
7.7. 乙方公司在甲方设备大修时，自接到告知时即派员协助乙方对大修后放散塔系统运营状况作出鉴定。
7.8. 乙方公司将经常对所供放散设备进行追踪服务，按每季度一次访问顾客，会同顾客设备主管部门一起按期保养、维护和维修。
7.9. 提供免费保质保修期：我公司提供甲方煤气放散系统将提供设备安装调试后18个月保质/保修期，若因产品质量导致故障，由公司免费更换零件或维修。
7.10. 保质期后有偿保质维修办法乙方公司在质保期过后，服务仍按本文7、8条所述实行，对零部件，将以成本价格，迅速提供应顾客。
8 、资料交付
8．1 合同生效7个工作日内，乙方向甲方提供设备图、安装地基图和受力图、PID图；
8．2 设备竣工图、供货清单和电器安装图随机交货提供；
8．3 设备安装调试完毕，乙方按合同规定随甲方验收报告一并提供甲方全套设备资料。
9 、本合同为合同附件，与合同一道具备同等法律效率；
甲方：南京钢铁联合有限公司能源中心
单位地址：
代 表：
技术负责人：
电 话：
传 真：
日 期： 年 月 日
乙方：上海同济高科技发展有限公司
单位地址：上海市普陀区中江路879号
代表签字（盖章）
电 话：
传 真：
日 期： 年 月 日
