1、公司管辖若干商店，每个商店有编号、店名，店址、店经理等属性（提示：“店经理”只作为“商店”的属性处理）；每家商店有若干职工工作，但每个职工只能服务于一家商店；每个职工有工号、姓名、性别、年龄、政治面貌等属性；商店都记录有每个职工参加工作的开始时间；每家商店销售若干商品，同时商店记录商品的销售量；商品有商品号、商品名、单价、产地等属性；
请根据以上文字正确画出实体—联系图,试尝写出由此E-R图转换的关系逻辑模型。
商品
商店
职工
编号
店名
店址
店经理
政治面貌
姓名
工号
性别
年龄
销售
工作
销售量
商品号
商品名
单价
产地
m
n
1
n
开始时间

关系模式：
商店（编号，店名，店址，店经理）
职工（工号，姓名，性别，年龄，政治面貌）
商品（商品号，商品名，单价，产地）
工作（工号，编号，开始时间）
销售（商品号，编号，销售量）

2、某汽车公司管辖若干汽车维修站，每个维修站有若干职工，但每个职工只能服务于一个维修站，维修站可以为多个顾客提供维修服务，顾客可以到多个维修站维修汽车，维修过程中可以使用多个配件，维修汽车所使用的配件由公司统一提供。“服务站”的属性有：服务站编号、服务站名称、服务站地址、联系人、电话；“职工”的属性有：职工号、姓名、性别、工资、联系电话；“顾客”的属性有：顾客编号、顾客姓名、地址、电话；配件的属性有：配件编号、配件名、规格、型号、价格。并要求反映出顾客到维修站维修的日期、维修人员、顾客本次维修使用的配件数量、价格。
(1) 试画出E-R图；
(2) 转换成关系模型，并注明主键。

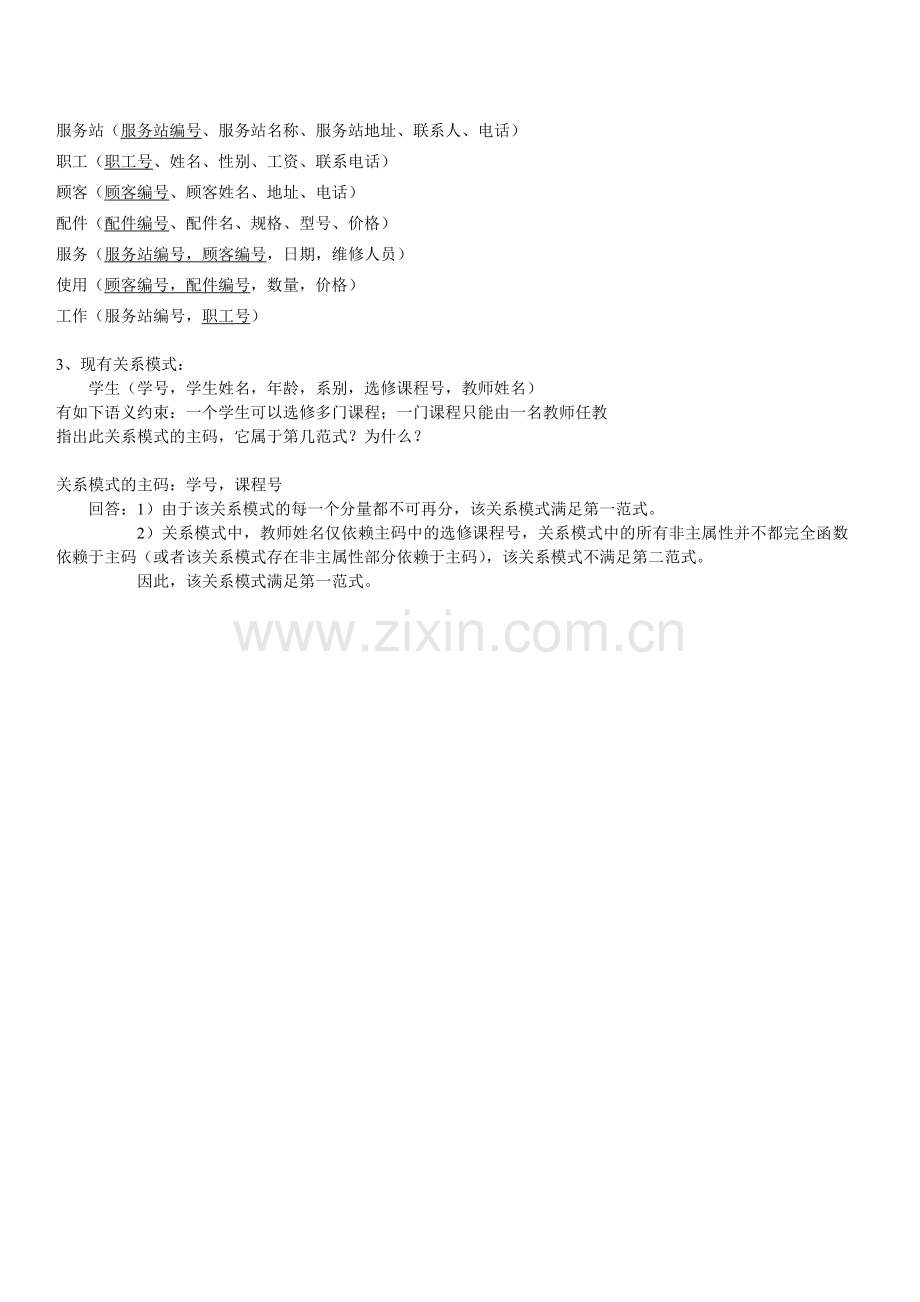

服务站（服务站编号、服务站名称、服务站地址、联系人、电话）
职工（职工号、姓名、性别、工资、联系电话）
顾客（顾客编号、顾客姓名、地址、电话）
配件（配件编号、配件名、规格、型号、价格）
服务（服务站编号，顾客编号，日期，维修人员）
使用（顾客编号，配件编号，数量，价格）
工作（服务站编号，职工号）

3、现有关系模式：
学生（学号，学生姓名，年龄，系别，选修课程号，教师姓名）
有如下语义约束：一个学生可以选修多门课程；一门课程只能由一名教师任教
指出此关系模式的主码，它属于第几范式？为什么？

关系模式的主码：学号，课程号
回答：1）由于该关系模式的每一个分量都不可再分，该关系模式满足第一范式。
2）关系模式中，教师姓名仅依赖主码中的选修课程号，关系模式中的所有非主属性并不都完全函数依赖于主码（或者该关系模式存在非主属性部分依赖于主码），该关系模式不满足第二范式。
因此，该关系模式满足第一范式。
