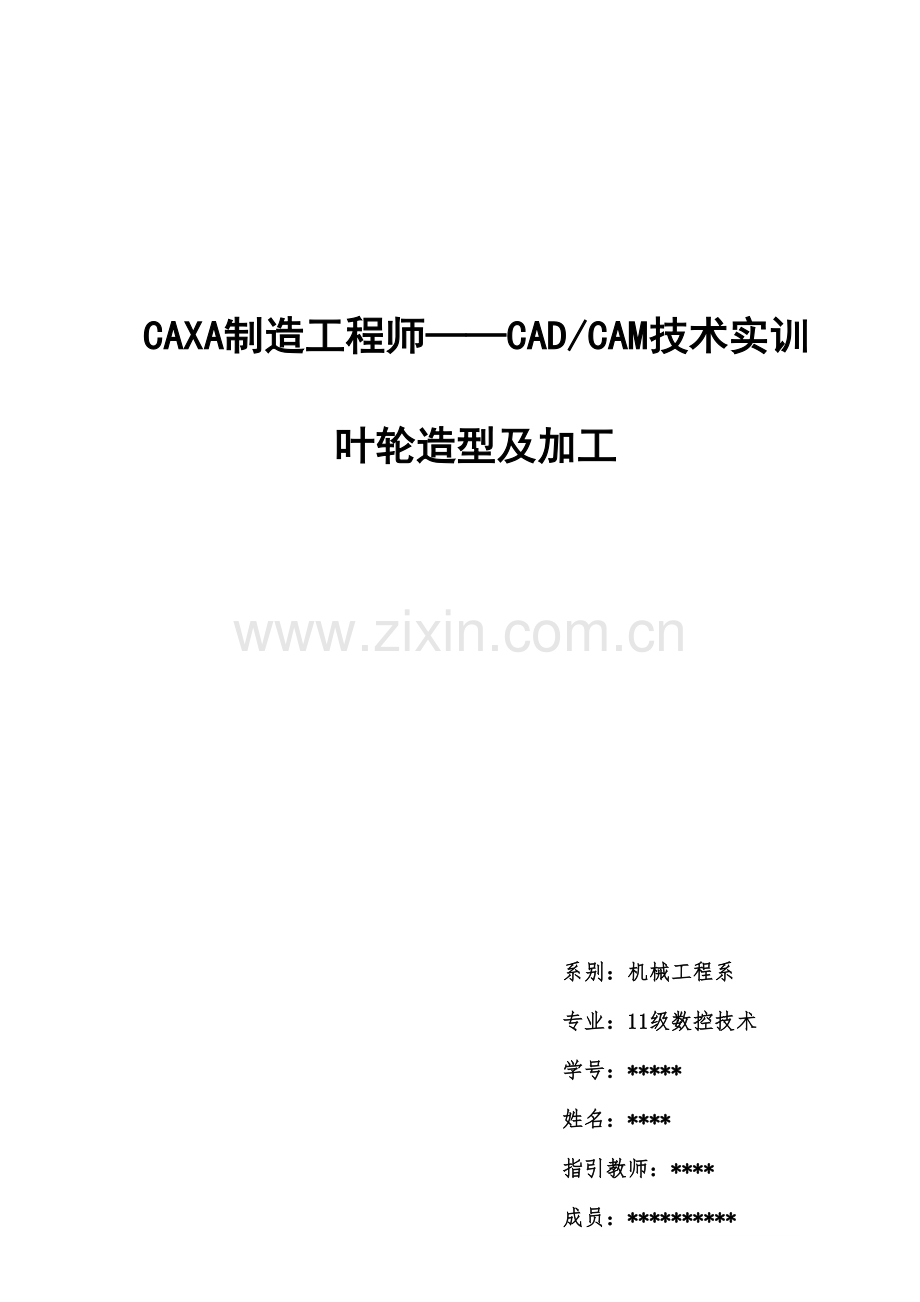

CAXA制造工程师——CAD/CAM技术实训
叶轮造型及加工
系别：机械工程系
专业：11级数控技术
学号：*****
姓名：****
指引教师：****
成员：**********
时间：12月10日
目 录
1 叶轮造型
1.1 半椭圆线架构成
1.2 叶轮曲面造型生成
2 叶轮加工
2.1 等高线粗加工
2.2 等高线精加工
2.3 叶轮粗加工
2.4 叶轮精加工
2.5 五轴侧铣
2.6 参数线精加工
3 生成G代码
叶轮造型
1. 叶轮造型
1.1 半椭圆线架构成
一方面在桌面上新建一种记事本文献，打开在里面以如图—1所示办法输入所给空间点坐标。保存后，将其后缀名改为“.dat”格式。单击主菜单中“打开”选取DAT数据文献。
图表 1
图表 2
打开后就可以看到四条空间曲线。
图表 3
单击曲线工具栏中“整圆”按钮，选取“正交”中“长度方式”，长度为“50”。点击坐标原点，得到所示图形。
图表 4
图表 5
单击曲线工具栏中“直线”按钮。选取“非正交”，连接点AE与BF。
图表 6
1.2 叶轮曲面造型生成
单击曲面工具栏中“直纹面”按钮，选取“曲线+曲线”方式， 按照软件上提示拾取曲线，生成曲面。
图表 7
图表 8
单击曲面工具栏中“旋转面”按钮，选取起始角为“0”，终结角为“360”，按照软件提示拾取旋转轴直线和母线，生成曲面。
图表 9
图表 10
按F9键切换到XOY平面，点击几何变换栏中“阵列”按钮，选取“圆形”—“均布”，份数为“8”，按照软件提示拾取做好叶片上全被曲面后点击右键，输入中心点为坐标原点，点击右键即可。
图表 11
图表 12
单击曲线工具栏中“有关线”按钮，选取“曲面边界线”中“所有”，按软件提示选取蓝色曲面得到顶端和底端圆形曲线。
图表 13
单击曲线工具栏中“整圆”按钮，选取“圆心_半径”，按软件提示，以顶端圆形曲线圆心为圆心，做半径为“8”圆。如图—9B所示
图表 14
图表 15
单击曲面工具栏中“直纹面”按钮，选取“曲线+曲线”方式，按照软件上提示拾取曲线，生成曲面。
图表 16
单击曲面工具栏中“扫描面”按钮，起始距离为“0”，扫描距离为“10”，扫描角度为“0”，扫描精度为“0.01”。按软件提示，按空格键选取扫描方向为“Z轴负方向”，接着去拾取要扫描曲线。
图表 17
图表 18
单击曲线工具栏中“整圆”按钮，选取“圆心_半径”，按软件提示，做以坐标原点为圆心，做半径为“8”圆。
图表 19
单击曲面工具栏中“直纹面”按钮，选取“曲线+曲线”方式，按照软件上提示拾取曲线，生成曲面。
图表 20
单击曲面工具栏中“直纹面”按钮，选取“点+曲线”方式，按照软件上提示拾取中心点与外轮廓线后点击右键，生成曲面。
图表 21
2. 叶轮加工
2.1 等高线粗加工
选取“加工”→“惯用加工”→“等高线粗加工”，弹出“等高线粗加工”参数表对话框，在“等高线粗加工 ”选项中设立各项参数。
2.2 等高线精加工
选取“加工”→“惯用加工”→“等高线精加工”，弹出“等高线精加工”参数表对话框，在“等高线精加工 ”选项中设立各项参数。
2.3 叶轮粗加工
选取“加工”→“多轴加工”→“叶轮粗加工”，弹出“叶轮粗加工”参数表对话框，在“叶轮粗加工 ”选项中设立各项参数。
2.4 叶轮精加工
选取“加工”→“多轴加工”→“叶轮精加工”，弹出“叶轮精加工”参数表对话框，在“叶轮精加工”选项中设立参数。
2.5 五轴侧铣
选取“加工”→“多轴加工”→“五轴侧铣”，弹出“五轴侧铣”参数表对话框，在“五轴侧铣”选项中设立参数。
2.6 参数线精加工
选取“加工”→“惯用加工”→“参数线精加工”，弹出“参数线精加工”参数表对话框，在“参数线精加工 ”选项中设立各项参数。
直线——两点，单个，正交，长度方式，50，（Z坐标正向画直线段）如图。
空间旋转——拷贝，份数.7，45度——将叶轮粗加工，叶轮精加工，五轴侧铣，参数线精加工加工轨迹拷贝7份，加工其她叶片。
3 生成G代码
选取“加工”→“后置解决”→“生成G代码”，弹出“生成G代码”参数表对话框，在“生成G代码 ”选项中设立各项参数。
模型文献——造型文献——编程文献——CAXA、MXE
