CCB高分子防水卷材专项方案.doc

兰州蓝星日化住宅小区7#、8#、9#楼

CCB卷材防水专题施工方案

甘肃建投

甘肃第三建设集团第一工程企业
蓝星日化项目部

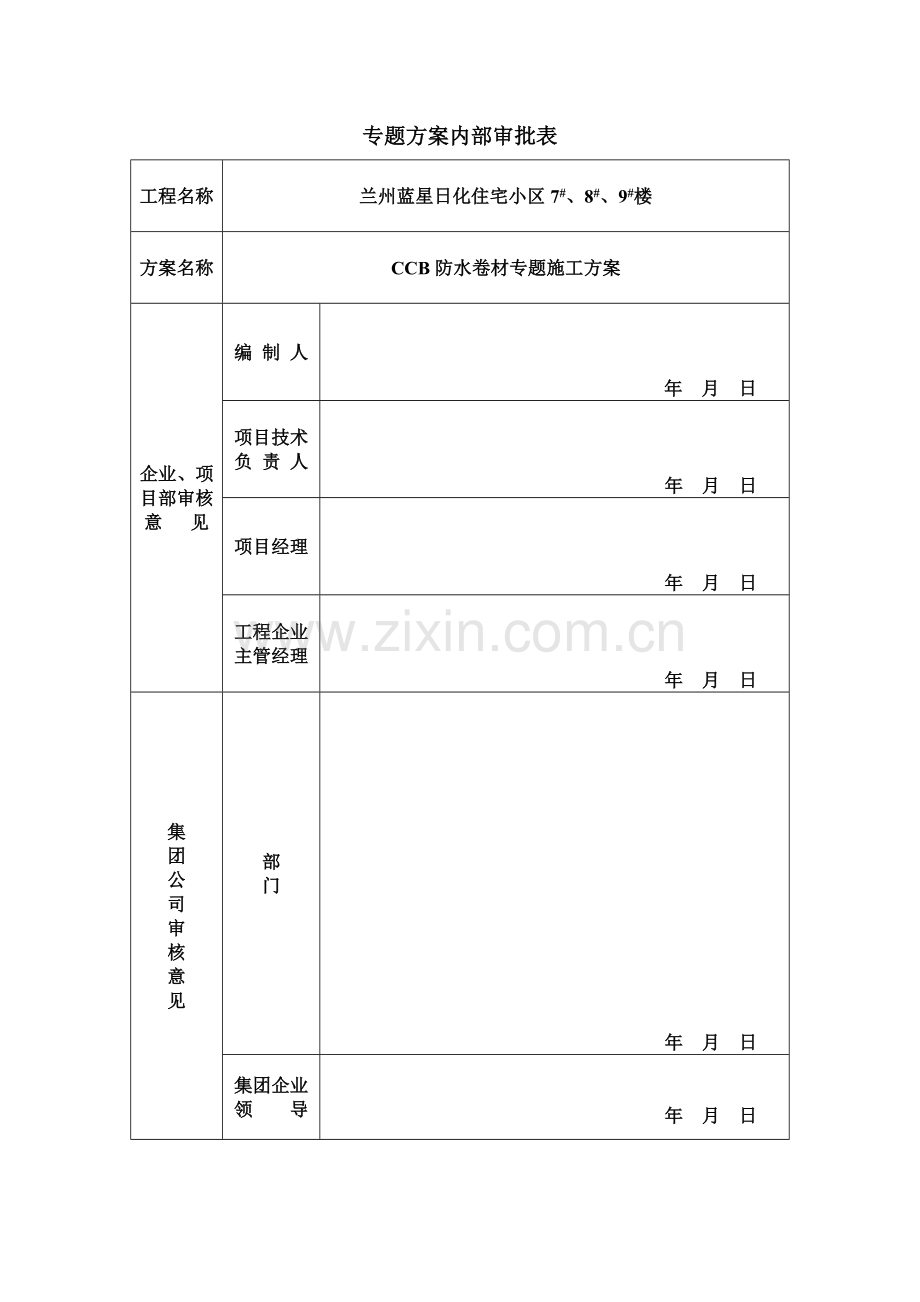

专题方案内部审批表
工程名称
兰州蓝星日化住宅小区7#、8#、9#楼
方案名称
CCB防水卷材专题施工方案
企业、项目部审核意 见
编 制 人

年 月 日
项目技术负 责 人

年 月 日
项目经理

年 月 日
工程企业主管经理

年 月 日
集
团
公
司
审
核
意
见
部
门

年 月 日
集团企业领 导

年 月 日
目 录
一、编制依据 1
二、工程概况 1
三、施工进度计划 2
四、施工布署 3
五、湿铺法CCB防水卷材特点 4
六、CCB自粘型防水卷卷材施工方法 6
七、质量确保方法 9
八、质量通病及处理措施： 10
九、卷材防水层质量评定标准 10
十、质量验收 11
十一、成品保护方法 11
十二、注意事项及施工技巧 11
十三、安全确保及文明施工方法 12
十四、附件（防水分包单位资质） 13

兰州蓝星日化住宅小区7#、8#、9#楼
CCB反应粘结型防水卷材施工方案

一、编制依据
（1）《建筑工程施工质量统一验收标准》GB50300-
（2）《地下防水工程质量验收规范》GB50208-
（3）《地下工程防水技术规范》GB50108-
（4）《预铺/湿铺防水卷材》GB/T23457-
（5）《CPS反应粘结型防水卷材施工技术规程》Q/CPS001-
（6）兰州蓝星日化住宅小区7#、8#、9#楼工程《施工图纸》。
（7）兰州蓝星日化住宅小区7#、8#、9#楼工程施工《图纸会审纪要》。
（8）兰州蓝星日化住宅小区7#、8#、9#楼《施工协议》。
（9）兰州蓝星日化住宅小区7#、8#、9#楼《工程岩土工程勘察汇报》。
（10）《施工过程控制程序》G3J/QSEM/C-BOO-19 (BOO)
（11）《检验和验收控制程序》G3J/QSEM/C-BOO-20 (BOO)
（12）《不合格品控制程序》G3J/QSEM/C-BOO-21 (BOO)
二、工程概况
（一）工程概况
本工程为兰州蓝星日化住宅小区7#、8#、9#住宅楼，在兰州市城关区盐场路279号。本工程为钢筋混凝土剪力墙结构，筏板基础。地下均为3层，其中7#楼地上33层，8#、9#楼地上34层，建筑总高度均为98.9米。地下三层层高分别为3.6米,4.5米、3.3米，一层层高4.5米，二层层高4.2米，标准层层高2.9米。7#楼建筑面积为19509㎡,8#楼建筑面积为17763㎡、9#楼建筑面积为17763㎡。
（二）防水设计及施工概况
本工程基础底面防水、地下室剪力墙外墙防水、有覆土车库顶板防水、屋面防水、均设计为3mm后CCB防水卷材，防水等级为1级。卫生间防水设计为1.5mm厚CCB防水卷材。我项目部认证研究学习了《CPS反应粘结型防水卷材施工技术规程》Q/CPS001-，制订了施工方案。

（三）防水分包单位概况
1、本工程由甲方指定分包单位为兰州盛世兰防水工程，该企业和我企业签署了分包协议。
2、该企业承接范围为各类防水、堵漏、防腐、保温、装修装饰等大中型工程设计及施工。
3、该企业安全生产许可证介绍以下（附件：防水企业资质）
单位名称
兰州盛世兰防水工程
关键责任人
柴军锋
单位地址
兰州市永登县苦水镇大沙沟村110号
经济类型
有限责任企业
许可范围
建筑施工
使用期
12月06日至12月05日
编 号
（甘）JZ安许证字〔〕
发证机关
甘肃省住房和城镇建设厅

三、施工进度计划
防水施工要跟随土建及施工进度。伐板基础底部水施工时，要确保充足工人人数，为基础后续施工发明工作面。±0.000以下外剪力墙防水、屋面防水待到土建完成后施工。施工进度计划以下表：
防水部位
计划开始时间
计划完成时间
施工连续时间
7#楼基础底部
10月1日
10月6日
7
8#楼基础底部
10月3日
10月10日
7
9#楼基础底部
10月5日
10月12日
7
地下车库基础底部
10月7日
10月14日
7
±0.000以下外剪力墙
4月30日
5月15日
16
屋面
3月10日
3月25日
16

四、施工布署
1、项目部人员组织
8#楼防水班组
项目经理：牟建昌
项目技术责任人：王广庆
项目副经理：张宏图
施
工
员
：
孟旭
峰
安
全
员
：
高
新
岩

预
算
员
：
丁
晨

机
械
员
：
司
晓燕

质
量
员
：
田世隆

试
验
员
：
司晓燕

资
料
员
：
王彩红

材
料
员
：
李鸿玺

7#楼防水班组
9#楼防水班组
我项目部管理人员对分包单位安全、进度、质量进行监督，以下为我项目部人员组织图。

2、防水施工劳动力计划
施工时间段
施工部位
防水施工工人数量
10月1日～10月14日
基础第部
45人
4月30日～5月15日
±0.000以下外剪力墙
30人
3月10日～3月25日
屋面
20人

3、质量监督
7#、8#、9#楼防水施工，每一栋楼安排一名施工员和一名质检员, 监督防水施工质量。天天不间断巡检，发觉资料问题立即阻止，令其整改。本工程防水为3mm厚CCB防水卷材，分两层粘贴，第一层粘贴完成后要进行验收，验收合格后粘贴第二层，确保两层粘贴质量合格。
4、施工现场布署
7#、6#、9#楼分三个施工段，同时进行施工。为了确保施工工作正常开展和各工序顺利进行，在施工队伍进场前，做好以下工作：
（1）基层是否含有施工条件，基层应平整、坚实，无显著积水。
（2）多种预埋件安装并固定完成。
（3）工程施工部署必需进行有序安排，以确保工程顺利进行。
（4）做好应对天气方法。
五、湿铺法CCB防水卷材特点
1. 湿铺法CCB自粘型防水卷材说明
湿铺法CCB自粘型防水卷材，是采取聚合物水泥胶浆粘结自粘卷材，形成自粘卷材和聚合物水泥胶浆复合防水卷材，简称湿铺法自粘型卷材防水。可在潮湿基层上施工，且设防灵活。经过控制聚合物水泥胶浆涂刮厚度，可形成一道或两道防水层。当聚合物水泥胶浆涂刮厚度达成5mm以上时，砂浆抗渗强度达成1.2MPa，和卷材形成刚柔两道防水；而当聚合物水泥胶浆涂刮厚度控制在3mm以下时，可作为卷材和基层之间粘结层。
2．施工材料及机具
（1）湿铺法CCB自粘型防水卷材
（2）专用聚合物水泥胶浆
（3）湿铺法CCB自粘型防水密封膏
（4）湿铺法CCB自粘型防水专用金属压条
（5）湿铺法CCB自粘型防水专用水性基层处理剂
（6）湿铺法CCB自粘型防水专用涂刮工具——钢齿镘刀
（7）湿铺法CCB自粘型防水配套机具——搅拌器、压辊
3、关键特点
（1）粘结可靠：聚合物水泥胶浆中主剂，能和基层及自粘卷材牢靠地粘结，三者之间有效粘结预防了“窜水”发生，并能在潮湿基层上直接施工。
（2）设防灵活：聚合物水泥胶浆薄涂一层（厚度控制在3mm以内）时，湿铺法自粘卷材防水系统形成一道防水层；聚合物水泥胶浆涂刮厚度达成3mm以上，湿铺法自粘系统形成刚柔相济两道防水层；如工程需要提升防水等级，粘固湿铺法自粘自粘面可和多个防水片材复合，满足高等级防水工程需要。
（3）双面自粘：湿铺法自粘双面自粘卷材不仅能和聚合物水泥胶浆层粘结牢靠，而且能和保护层（砼或砂浆）形成有效连接，形成聚合物水泥胶浆、湿铺法CCB自粘型防水、保护层三位一体防水结构。
（4）生态环境保护：湿铺法CCB自粘型卷材防水采取全新概念粘结工法，对环境无污染。
4、性能指标
项 目
指 标
胎基代号
PY
G
型 号
Ⅰ
Ⅱ
Ⅰ
Ⅱ
可溶物含量g/㎡≥
2mm
1300
3mm
2100
4mm
2900
不透水性
压力、Mpa
0.3
0.2
保持时间
30min不透水
耐热度 ℃
70
拉力N/50mm
纵向≥
350
350
——
——
横向≥
最大拉力时延伸长率%
2mm
纵向≥
30
30
————
横向≥
3mm
纵向≥
30
30
横向≥
4mm
纵向≥
横向≥
撕裂强度N
2mm
纵向≥
200
200
250
250
横向≥
170
170
3mm
纵向≥
250
250
250
250
横向≥
170
170
4mm
纵向≥
250
250
横向 ℃
170
170
低温柔性 ℃
-5
-20
-5
-20
剪切性能，N/mm
卷材和卷材
≥4.0或粘合面外断裂
卷材和铝板
剥离性能，N/mm
卷材和铝板
≥1.5或粘合面外断裂
和水泥砂浆粘结强度，N/mm
剪切性能
≥6.0或粘合面外断裂
剥离性能
≥2.0或粘合面外断裂
抗穿孔性
不渗水
人工候化处理
外观
无裂纹、气泡、流淌、滴落
拉力保持率，%
≥80
低温柔性，℃
-0
-10
-0
-10

5、适用范围
（1）工业和民用建筑地下室、屋面、卫生间；
（2）防水洞库、地铁等隧道工程防水；
（3）种植地面、种植屋面防水；
六、CCB自粘型防水卷卷材施工方法
（一）施工准备
1、机具准备
（1）清理防水基层施工工具：扫帚、手锤、钢凿、抹布等。
（2）涂料取料配料工具：磅秤、水桶、搅拌桶等。
（3）涂料涂刷及卷材铺贴施工工具：剪刀、卷尺、弹线盒、滚刷、刮板、胶压辊等。
2、材料准备
（1）防水材料包装、贮存、保管应符合要求要求；
（2）防水材料必需含有出厂合格证及相关资料说明，且关键材料施工前进行见证送检。
3、人工准备
（1）为确保质量，防水工程必需由专业防水队伍进行施工；
（2）防水施工通常以多个3-4人为小组组成施工班组。
（3）施工环境：施工时气温应在5℃以上，不宜在尤其潮湿且不通风环境中施工。
（二）基面要求
1、表面清洁：清除表面杂物、油污、砂子，凸出表面石子、砂浆疙瘩等应清理洁净，清扫工作必需在施工中随时进行。
2、强度：为确保防水层牢靠粘结于基层表面，要求找平层应有足够强度，表面光滑，不起砂，不起皮。防水基面混凝土或水泥应达成一定强度后才能施做防水层，并无松动块体。
3、无筋：对于突出防水基面拉杆螺栓，应割掉并至基面内2cm ，对割除拉杆螺栓端头，用聚合物砂浆抹平。
4、含水率：含水率是影响防水层质量关键原因，含水率过高会引发防水层起鼓、粘结不牢。所以在防水层施工前应检验基层含水率。
（三）施工步骤
清理基层 → 配制聚合物水泥胶浆 →节点处理(附加增强层及各类管道口、桩头等)→ 弹线 → 预铺湿铺法自粘卷材 → 涂刮聚合物水泥胶浆 → 搭接 → 辊压 → 密封收头 → 组织验收
（四）施工工艺
1、清理基层：清理浮灰、污垢，弹卷材铺贴基准线，干燥基层需要洒水湿润。
2、搅拌聚合物水泥胶浆：涂刮厚度<3mm聚合物水泥胶浆配制：采取425级一般硅酸盐水泥，水灰比为0.35，聚合物水泥胶浆掺量为水泥用量10%(重量比)，将水泥胶浆加入水中，用电动搅拌器搅拌约1分钟，使母料和水充足溶合，再将按配比称量好普硅水泥慢慢倒入搅拌好水泥胶浆水中，边倒边搅拌，搅拌时间约3～5分钟，将搅拌好聚合物水泥胶浆静置5～8分钟备用。
3、节点处理：在需要加强位置（阴阳角，施工缝、结构缝处等）预先做好附加层防水层。
4、弹线：在待铺卷材基面上，按铺贴次序弹出基准线。
5、预铺自粘卷材：将自粘卷材整幅打开对准基准线 ，然后从一端拉向另一端。
6、涂刮聚合物水泥胶浆：将拌合好聚合物水泥胶浆倒在基层上，依据砂浆涂刮厚度不一样选择不一样规格湿铺法自粘卷材防水系统配套专用涂刮工具钢齿镘刀进行涂刮。
7、铺贴自粘卷材：将预铺卷好卷材用美工刀割开隔离纸，边抹砂浆边滚铺，一幅卷材可分两端分前后次序滚铺。(通常工人可分小组，一组三人，一人铺卷材，一人抹聚合物砂浆，一人拌料。干燥基面应撒水湿润，做到基面湿润而无明水)
8、搭接：交互搭接时应对准搭接控制线，搭接宽度有设计要求按设计要求，无设计要求可按长边100mm,短边100cm。
9、辊压：卷材每铺贴两幅后，将先铺贴一幅卷材用专用压辊缓缓压平。
10、收口：在粘结层干固后用湿铺法自粘卷材防水系统密封膏作封边处理。
11、待湿铺法自粘卷材防水层铺贴完成经验收合格后，即可进行下一道工序施工。
（五） 针对现场施工标准和方法：
1、施工次序
卷材铺贴程序为：先节点，后大面；先低处，后高处；先远处，后近处。即全部节点附加层铺贴好后，方可铺贴大面卷材；大面卷材粘铺须根据坡度自低处向高处进行（针对顶板施工）；先做较远，后做较近，以确保操作人员不过多踩踏已完成卷材防水层，以利自粘卷材防水层质量及成品保护。
合理划分施工段，分段应尽可能安排在变形缝处，依据操作和运输方便安排前后次序，在每段中要先铺贴较远部分，后铺贴较近部分。
2、施工工艺
卷材接缝和细部节点应粘接密封牢靠，以确保防水效果。同时，依据现场实际情况，可采取合适加热方法，以确保防水层密封良好。
3、工艺步骤
①平面施工
清理基层→基面弹线→铺设湿铺法自粘预铺式自粘卷材→卷材搭接处理→
节点施工→自检→验收→撕去卷材表面隔离膜→绑扎钢筋→浇筑混凝土
②立面施工
检验、清理立面基面 → 卷材定位弹线 → 铺设湿铺法自粘预铺式自粘防水卷材→机械固定湿铺法自粘卷材→卷材搭接处理→节点施工→自检→ 验收→撕去卷材表面隔离膜→绑扎钢筋→浇筑混凝土
4、操作关键点
（1）平面卷材铺设
①铺设湿铺法自粘预铺式自粘卷材时，先将卷材按弹线定位空铺在基面上，卷材聚乙烯膜面向基层，隔离膜面向操作人员，细心校正卷材位置。第二幅卷材在长边方向和第一幅卷材搭接根据搭接指导线进行，搭接宽度大于100mm；搭接时掀开卷材搭接处隔离膜，确保搭接处洁净、干燥没有灰尘，用压辊压实卷材搭接边，挤出搭接边气泡，紧密压实粘牢。当卷材搭接完成后，可将卷材上隔离膜撕走。反复上述操作，直至铺设作业完成。
②当基面潮湿或施工环境温度较低时，可对卷材搭接边采取合适加热方法处理，以确保搭接缝严密牢靠。
（2）立面卷材铺设
立墙铺设湿铺法自粘预铺式自粘卷材时，先将卷材按弹线对准在基层上，且卷材隔离纸必需向外。采取钉固方法机械固定于立墙基层上；
机械固定点应在自粘搭接边上距边缘15mm处，长边每隔450mm将卷材进行钉固。揭开搭接边部分隔离膜，进行长边搭接，搭接宽度大于100mm。确保全部钉头被相邻湿铺法自粘防水卷材自粘搭接边覆盖。搭接后必需立即用压辊滚压以密封牢靠。
短边搭接宽度为大于100mm，短边如需临时固定，机械固定点应在距短边边缘10mm以内。短边搭接完成后，应采取配套密封膏进行密封。
基面潮湿或施工环境温度较低时可用热风机进行卷材搭接边加热处理，以确保搭接效果。
卷材在立墙顶部收头时,应采取收头压条进行固定，同时采取配套密封膏进行密封。
（3）防水层修补
在绑扎钢筋网、支模板和浇注混凝土前应仔细检验湿铺法自粘卷材防水层。发觉破损，应立即修补，以免留下渗漏水隐患。修补破损点时，取100X100mm湿铺法自粘防水卷材，覆盖在破损区域上。用配套密封膏封严湿铺法自粘防水卷材片边缘。
（4）浇筑混凝土
浇筑混凝土前应确保将全部隔离纸（膜）从卷材上撕去。浇铸混凝土时要小心操作，预防湿铺法自粘防水卷材被破坏。
七、质量确保方法
1、严格根据操作规程、技术方案施工，对施工过程中出现技术问题立即处理，严格把好质量关。
2、全部进场防水材料，必需有检验合格证、产品检验证，并严格实施抽样检测，严禁不合格产品进入施工现场。
3、大面积施工应先做样板，待建设单位认可后才能大面积施工。
4、涂布在基层表面粘接剂必需均匀一致。
5、卷材粘接应牢靠、无损伤、滑移、翘边、空鼓、皱褶等缺点。
6、节点密封严密，做法符合施工方案要求。
7、防水施工管理人员必需在现场跟班作业，如有问题立即处理。

八、质量通病及处理措施：
部位
质量要求
质量通病
处理方法
清理基层
平整误差不超出5㎜，无起砂现象，保持湿润,无灰尘及尖锐凸出物。
1.有砂眼孔洞，平整度太差。
2.基面干燥。
1.用水泥砂浆修补平整基面及砂眼孔洞。
2.基层表面浇水淋湿数遍，浇湿润为准。
细部处理
阴阳角、下水口等做加强特殊处理。
1.卷材加强层未伸入管壁。
2.湿铺法卷材和管壁粘结不牢靠。
1.用干棉纱清理擦拭洁净管壁灰尘污渍，在管道四面砂浆面涂刷冷底油。
涂刮水泥素浆
最薄处不低于1.5mm，最厚处小于10mm，均匀、平整，调成腻子状。
1.涂刮不均匀，不平整，出现小凹凸坑状。
2.水泥素浆涂刮上去立即干燥。
1. 基层数次浇水淋湿。
2. 水泥素浆涂刮后，用橡胶板往返滚压基础平整。
3. 合适调配聚合物建筑胶用量。
铺贴卷材
平整不起皱，搭接宽度为8㎝，不起泡，不空鼓。
1.大面积出现空鼓、起泡。
2.搭接不够，水泥素浆厚度不够。
3.阴阳角空鼓。
4.粘结不牢靠。
1.采取刮板二次赶压，完全排出卷材底部空气。
2.施工好防水层在两天内应预防暴晒，用遮阳布或其它物品遮盖。
3.合适加厚搭接处水泥素浆厚度。
4.阴阳角水泥素浆合适加厚，以2～3㎜厚为宜。
5.卷材底部粘接面涂刮水泥素浆均匀。
6.铺贴好防水层在48小时内严禁踩踏。

九、卷材防水层质量评定标准
（一）主控项目：
1、卷材防水层所用卷材及关键配套材料必需符合设计要求。检验方法：检验出厂合格证、质量检验汇报和现场抽样试验汇报。
2、卷材防水层及其细部做法均须符合设计要求。检验方法：观察检验和检验隐蔽工程验收纪录。
（二）通常项目:
1、卷材防水层基层应牢靠，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴角处应做成圆弧形。检验方法：观察检验和检验隐蔽工程验收纪录。
2、卷材防水层搭接缝应粘（焊）接牢靠，密封严密，不得有皱折、翘边和鼓泡等缺点。检验方法：观察检验。
3、卷材搭接宽度许可偏差为-10mm。检验方法：观察和尺量检验。
十、质量验收
1、验收程序：分包单位自检→我项目部专业工长验收→我项目部质检员验收→监理验收.
2、湿铺法CCB自粘型防水卷材及关键配套材料应符合设计要求，不合格材料不得使用。
3、混凝土或其它材料基面应是连续、坚实，无酥松、脱落、裂缝等缺点，不然应预先修补完整。
4、卷材及配套材料使用应按要求和设计要求使用，各细部结构节点处理处理到位。
5、施工完成后，进行试水，应达成不渗、不漏。
十一、成品保护方法
1、成品保护是防水工程成败关键，为确保防水工程达成理想效果，对于成品保护必需尤其注意：
2、在防水层施工中或防水层已完成而保护层未完成时，是成品保护最关键时期。在此其间，严禁尖锐物体撞击扎伤防水层。
3、防水层施工完成后，严禁在防水层上随意开洞或钻孔安装机器设备。如不得已必需在防水层上开洞、钻孔，必需先取得防水企业同意，并安排妥善修补工作。
4在使用过程中，如发觉防水层遭到破损，应立即通知相关方面立即安排维修。
十二、注意事项及施工技巧
1、施工前应清理基层浮浆，除去尖锐凸出物。
2、使用一般硅酸盐水泥，水泥标号≥P.O32.5.
3、基层刮涂水泥素浆前要充足施水；卷材搭接完成后要立即封口；确保水泥不因为失水过多而粉化。
4、搭接宽度为80mm,许可偏差-10mm；相邻两排卷材短边接头应相互错开300mm以上，以免多层接头重合而使得卷材粘贴不平服。
5、节点部位加强处理按设计要求施工。
6、防水层施工完成后应立即组织验收，立即隐蔽，不宜长时间暴晒。
7、搭接部位受污染时，可用洁净湿布清洁。
8、防水层没有做保护层前，不得在防水层上进行其它施工作业或直接堆放物品。
9、当卷材立面施工且片幅较大时，可在边缘部位采取固定方法。
10、施工防水层之前，需将穿墙或穿板管道及预埋件等安装固定好，以避免在防水层施工好后因打洞凿孔而破坏防水层、留下渗漏隐患。
11、严禁在做好防水层上钉钉或打洞凿孔，如特殊需要应经防水施工单位同意并有可靠地修补方案后，方可进行作业。
12、试水验收完成后，才能做保护层。
十三、安全确保及文明施工方法
（一）安全方法
1、有专职安全员负责安全工作；
2、施工现场严禁烟火，操作人员带好安全帽作业，带好工作手套；当使用油膏，粘合剂时，操作工人要注意避免其对人体侵害；
3、卷材及粘结剂堆放要根据安全防火条例在指定地点存放，（卷材堆码不得超出5层），派专员管理，指定专员配置粘合剂，材料，粘合剂要远离火源，预防日光爆晒；
4、工具，材料要经过步道或提升递送，严禁乱扔乱放；
5、操作人职员作时一律穿软底鞋，以保护成品半成品；
6、立墙作业操作平台架子或高凳要搭设牢靠，符合施工规范要求。
7、施工人员进入施工现场必需戴安全帽；
8、施工人员进入施工现场严禁抽烟；
9、施工人员喝酒后严禁进入施工现场；
10、施工现场必需配置灭火器材；
11、五级风及其以上、雨天严禁施工；
12、施工人员进入施工现场严禁擅动工地任何电气设置及其它物品。
（二）文明施工
1、防水施工单位为分包单位，必需遵守我项目部各项规章制度，必需服从我项目部指挥。
2、施工现场作业人员持证上岗，认真实施现场各项制度要求；
3、要文明施工，安全生产，做到工作有序，管理有章，做到工完料净场地清。中间休息时，要将粘合剂妥善收好；
4、施工前要进行技术交底，施工过程中要严格实施施工技术方法和施工规范要求；
5、防水施工人员应珍爱其它弟兄队伍劳动结果，施工时不要污染其工作面。
十四、附件（防水分包单位资质）
本工程防水工程分包单位为兰州盛世兰雨防水工程，后附该企业资料和资质。
