爱瑟菲主要设备介绍.doc

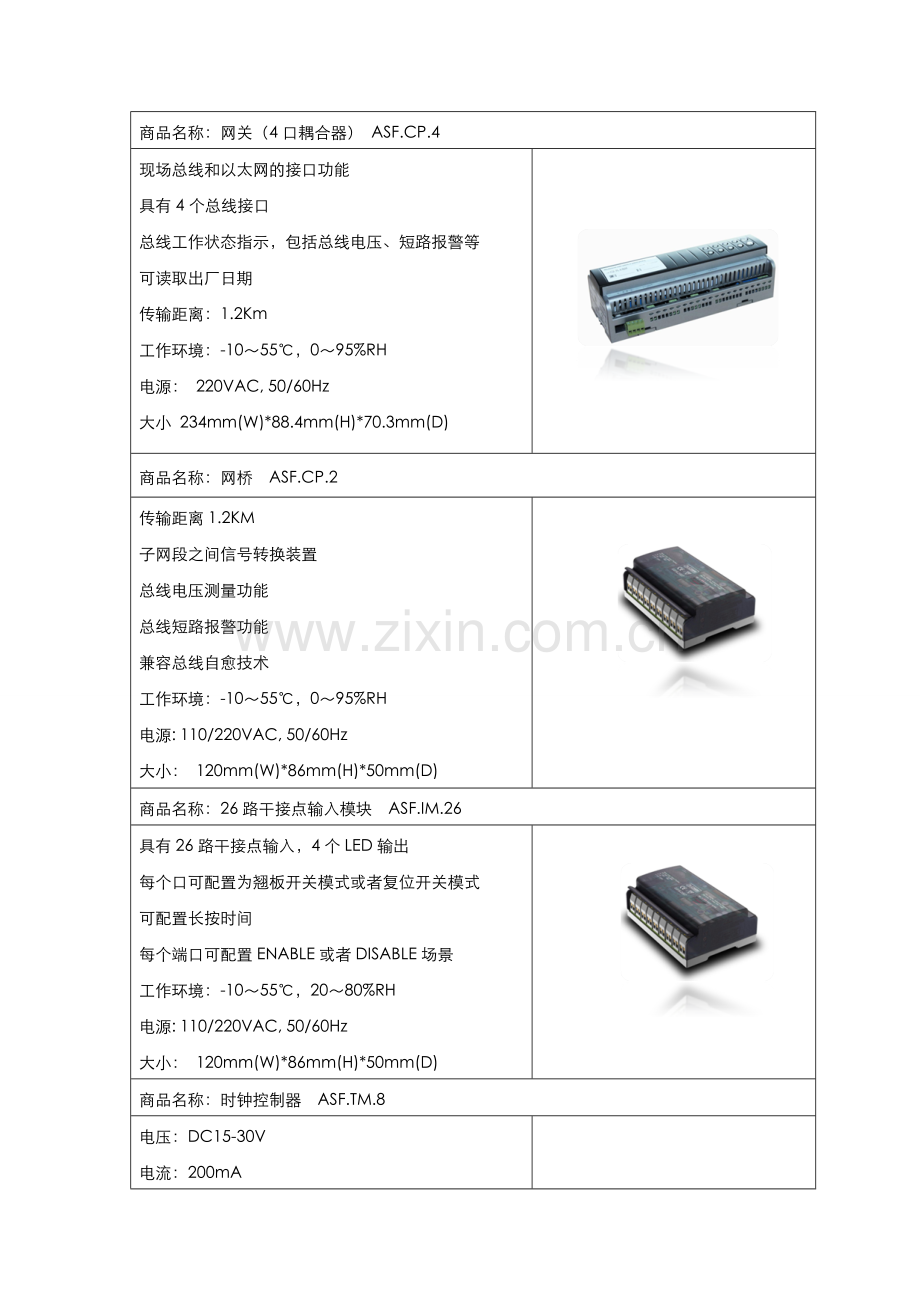

商品名称：网关（4口耦合器） ASF.CP.4
现场总线和以太网的接口功能
具有4个总线接口
总线工作状态指示，包括总线电压、短路报警等
可读取出厂日期
传输距离：1.2Km
工作环境：-10～55℃，0～95%RH
电源： 220VAC, 50/60Hz
大小 234mm(W)*88.4mm(H)*70.3mm(D)

商品名称：网桥 ASF.CP.2
传输距离1.2KM
子网段之间信号转换装置
总线电压测量功能
总线短路报警功能
兼容总线自愈技术
工作环境：-10～55℃，0～95%RH
电源: 110/220VAC, 50/60Hz
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：26路干接点输入模块 ASF.IM.26
具有26路干接点输入，4个LED输出
每个口可配置为翘板开关模式或者复位开关模式
可配置长按时间
每个端口可配置ENABLE或者DISABLE场景
工作环境：-10～55℃，20～80%RH
电源: 110/220VAC, 50/60Hz
大小： 120mm(W)*86mm(H)*50mm(D)

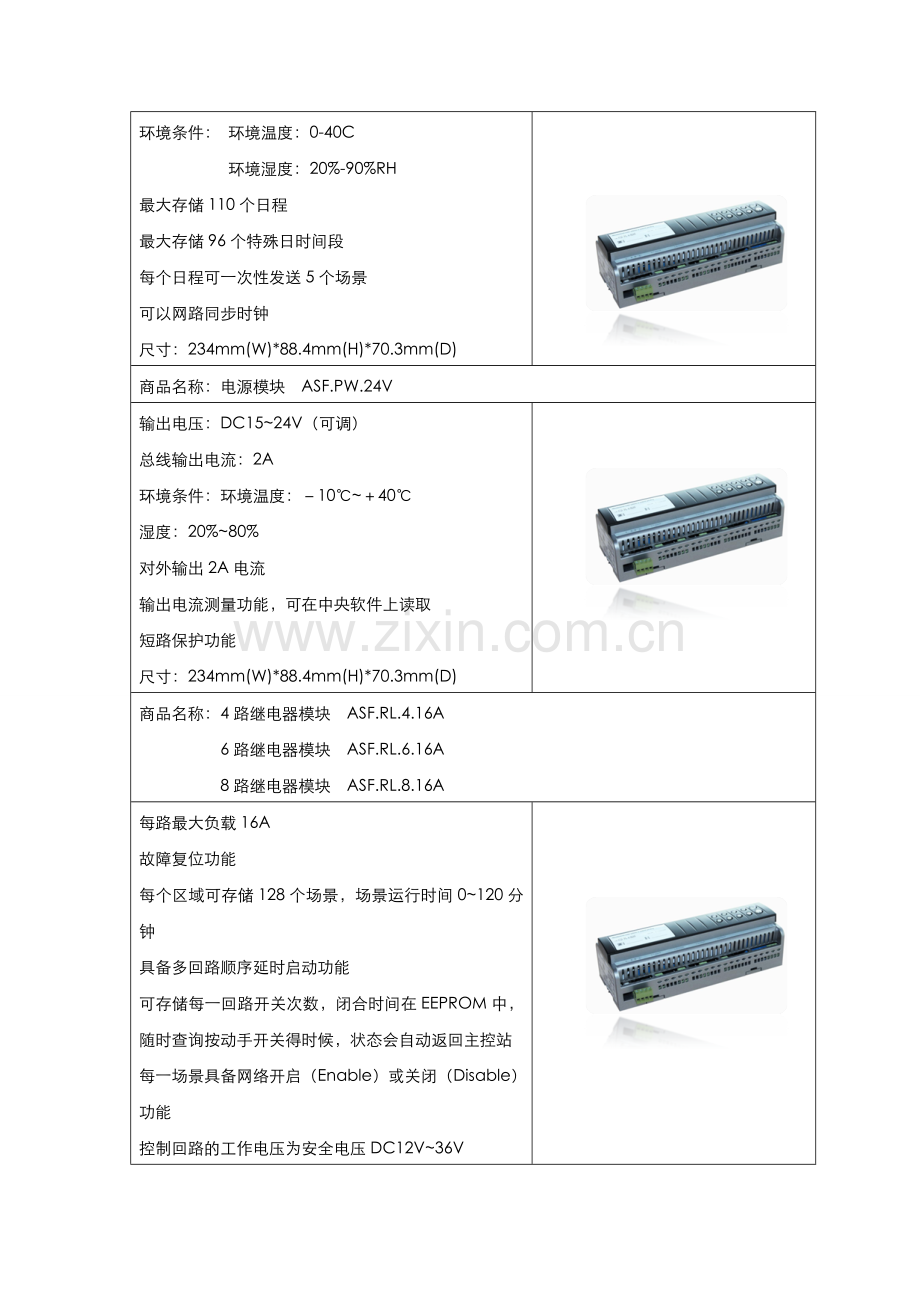

商品名称：时钟控制器 ASF.TM.8
电压：DC15-30V
电流：200mA
环境条件： 环境温度：0-40C
环境湿度：20%-90%RH
最大存储110个日程
最大存储96个特殊日时间段
每个日程可一次性发送5个场景
可以网路同步时钟
尺寸：234mm(W)*88.4mm(H)*70.3mm(D)

商品名称：电源模块 ASF.PW.24V
输出电压：DC15~24V（可调）
总线输出电流：2A
环境条件：环境温度：－10℃~＋40℃
湿度：20%~80%
对外输出2A电流
输出电流测量功能，可在中央软件上读取
短路保护功能
尺寸：234mm(W)*88.4mm(H)*70.3mm(D)

商品名称：4路继电器模块 ASF.RL.4.16A
6路继电器模块 ASF.RL.6.16A
8路继电器模块 ASF.RL.8.16A
每路最大负载16A
故障复位功能
每个区域可存储128个场景，场景运行时间0~120分钟
具备多回路顺序延时启动功能
可存储每一回路开关次数，闭合时间在EEPROM中，随时查询按动手开关得时候，状态会自动返回主控站
每一场景具备网络开启（Enable）或关闭（Disable）功能
控制回路的工作电压为安全电压DC12V~36V
尺寸：234(W)x88.4(H)x70.3(D) /4路、6路、8路
工作环境：-10～55℃，0～95%RH
工作电源：220V，50/60Hz

产品名称：4路负载反馈型继电器 ASF.RL.4.16AF
6路负载反馈型继电器 ASF.RL.6.16AF
8路负载反馈型继电器 ASF.RL.8.16AF
每路最大负载16A
可测量每回路电流值，并传送到中央监控电脑
故障复位功能
每个区域可存储128个场景，场景运行时间0~120分钟
可存储每一回路开关次数，闭合时间在EEPROM中，随时查询按手动开关的时候，状态会自动返回主控站
测量电流精度0.1A
收到总线场景命令后，可立即返回执行完成后各回路的实际电流值
每一场景具备网络开启（Enable）或关闭（Disable）功能
尺寸：234(W)x88.4(H)x70.3(D) /4路
320(W)x88.4(H)x70.3(D) /6路
320(W)x88.4(H)x70.3(D) /6路
工作环境：-10～55℃，0～95%RH
工作电源：220V，50/60Hz

商品名称：4路自锁负载反馈型继电器 ASF.RL.4.20AZSF
6路自锁负载反馈型继电器 ASF.RL.6.20AZSF
每路最大负载20A
具备机械自锁继电器装置，停电切换的状态下可保持继电器开关状态不变
可测量每回路电流值，并传送到中央监控电脑，故障复位功能
每个区域可存储128个场景，每个场景下任何一个回路延迟执行时间为655.35秒
触点寿命≥10万次
收到总线场景命令后，可立即返回执行完成后各回路的实际电流值
每一场景具备网络开启（Enable）或关闭（Disable）功能
具备过零断开技术
尺寸：234(W)x88.4(H)x70.3(D) /4路
320(W)x88.4(H)x70.3(D) /6路
工作环境：-10～55℃，0～95%RH
工作电源：220V，50/60Hz

商品名称：4路调光模块 ASF.DM.4.5A
6路调光模块 ASF.DM.6.3A
4路负载，每路3A
6路负载，每路2A
故障复位功能
可存储128个场景
每个回路场景下各个回路的软启动时间为0~655.35秒，延迟时间为0~655.35秒
整个模块可以更改调光曲线
具备可控硅短路保护功能
采用高性能的晶体闸流管THYRISTOR（可控硅）
调光电流上升时间大于200微妙
每一场景具备网络开启（Enable）或关闭（Disable）功能
收到总线场景命令后，可立即返回执行完成后各回路的实际电流值
工作环境：-10～55℃，0～95%RH
工作电源：220V AC, 50/60Hz
尺寸：234(W)x88.4(H)x70.3(D) /4路
320(W)x88.4(H)x70.3(D) /6路

商品名称：ASF.FL.4 4路荧光灯调光模块
最大存储128场景
一个场景下任何一个回路的延迟执行时最大655.35秒，软启动时间655.35秒
可设置中止场景
整个模块可以设置独立的调光曲线
每一回路配置16A继电器，当亮度调节为0时，自动断开继电器
适合日光灯、金卤灯、钠灯调光，配合可调电子镇流器使用
输入电源：220VAC±10%
整机无负载功耗：15W
供电电压：220VAC,50Hz
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -10℃～+55℃
存储湿度 10%～95%
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：ASF.FLDSI.4 4路DSI接口模块
最大存储128场景
一个场景下任何一个回路的延迟执行时最大655.35秒，软启动时间655.35秒
可设置中止场景
每个回路可以设置独立的调光曲线
每一回路配置16A继电器，当亮度调节为0时，自动断开继电器
适合日光灯、金卤灯、钠灯调光配合可调光电子镇流器使用
供电电压：220VAC,50Hz
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -40℃～+55℃
存储湿度 10%～95%
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：6路LED调光模块 ASF.DM.LED.6.3A
1728级PWM调光，可将LED调节到1%亮度
最大存储128场景
一个场景下任何一个回路延迟执行时最大655.35秒，软启动时间655.35秒
可设置中止场景
每个回路可以设置独立的调光曲线
工作环境：工作温度 -10℃～+55℃
工作湿度 0～95%
外形尺寸 234(W)x88.4(H)x70.3(D)

商品名称：4路8A调光箱 ASF.DM.4.8A
4路10A调光箱 ASF.DM.4.10A
4路20A调光箱 ASF.DM.4.20A
6路8A调光箱 ASF.DM.6.8A
6路10A调光箱 ASF.DM.6.10A
6路20A调光箱 ASF.DM.6.20A
12路8A调光箱 ASF.DM.12.8A
12路10A调光箱 ASF.DM.12.10A
12路20A调光箱 ASF.DM.12.20A
电源：三相五线制
电压：220V±10%
频率：50±1Hz
环境条件：环境温度：-10℃～55℃
工作湿度：20%～90%
每回路输出电流：8A/10A/20A，单路最大20A
可存储128个场景
一个场景任何一个回路的延迟执行时间最大为655.35秒，软启动时间为0~655.35秒
可设置终止场景
每个回路可以设置独立的调光曲线
可控硅短路（过流）保护功能
电流上升时间大于200微妙
可读取每一回路的电流值，当电流异常时自动报警
每一回路具备手动强制性开关
采用超静音电路

商品名称：可编程面板
7键面板 ASF.IP.7
单联控制面板 ASF.IP.2
双联控制面板 ASF.IP.4
四联控制面板 ASF.IP.8
电压：DC12～30V
电流：50mA
环境条件：环境温度：-10℃～55℃
工作湿度：20%～80%
带红外线遥控功能
每个模块都具有网络开启及关闭功能
可发送全局场景命令
每个按键在选择按下发送场景或奇偶次按下发不同场景时，还可选择实时调光功能
每个按键都有对应的LED输出，LED灯颜色可选
每个面板可以设置12组相关场景，每组20个场景
每个按键可以设置三种输入方式（按下发送场景、奇偶次按下发不同场景按下、松开发不同场景）

商品名称：4.3寸彩色触摸屏 ASF.TS.CL4
7寸彩色触摸屏 ASF.TS.CL7
电压：DC12～30V
环境条件：环境温度： 0℃～40℃
工作湿度：20%～90%
亮度可调的背景LCD
软件和硬件网络ID设定
基于Windows 平台操作系统
32bit真彩色
图形分辨率480×272（4.3寸）
图形分辨率800×480（7寸）

商品名称：多功能输入模块 ASF.IM.0
可向传感器提供不同的供电电压，9V、12V、15V
输入电压：DC15V~30V，输入电流：50mA
输入信号：开关量输入0~5V和0~10V输入
环境条件：环境温度： -20℃～55℃
工作湿度：20%～90%
可以任何型号的传感器配合使用
接收传感器0~5V或0~10V的模拟信号
接收开关型的传感器信号
可设定场景延迟发送时间
网络ID码和设备ID码设定
无需断电的软复位功能
可一次性发送三个独立的场景
可实时读取还有多长时间会发送XX场景
可读取最后一次的测量值

商品名称：照度感应器 ASF.PS.9
电流：15mA，工作电源：12~36V DC
环境条件：环境温度： -10℃～60℃
工作湿度：0%～95%
需要多功能输入模块配合
组成：控制器+感应
种类：室内/室外/阳台，室外型防水
测量范围：200~2000Lux（底照度型）
200~20000Lux（室内型）
20000~200000Lux（日光型）
准确度：正负7%

商品名称：红外动态传感器
ASF.IR.36（吸顶式）
ASF.IR.11（壁挂式）
延时范围：0~12分钟
电流：15mA
工作电源：9~13.5V DC
环境条件：环境温度： -10℃～60℃
工作湿度：0%～95%
需要多功能输入模块配合
感应方式：红外+微波复合感应
覆盖面积：吸顶式直径7~9米
壁挂式直径12~18米

商品名称：4路窗帘控制模块 ASF.CC.4
每个模块都具有网络开启及关闭功能
每组窗帘控制回路都具有LED输出
每组窗帘控制回路都具有手动调节功能
每组窗帘控制可以选择直接运行或归零再运行两种模式
每组窗帘控制回路可以独立设置行程时间
每组窗帘控制回路可以独立设置延时执行时间
每个场景可以设置延时执行时间
模块执行总线场景命令后可以选择反馈或不反馈各个回路实际开关状态信息
针对电机电感特性，模块具有继电器触点保护功能
继电器触点寿命大于或等于10万次
最大可存储200个场景
输入电源：220V±10%
整机无负载功耗：5W
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -40℃～+55℃
存储湿度 10%～95%
外形尺寸 234(W)x88.4(H)x70.3(D)

商品名称：酒店客房专用模块 ASF.EH.30
1路电量测量
4路继电器输出
2路脉冲式水表测量
4路干接点输入
输入电源：12VDC/30VDC±10%
整机无负载功耗：4W
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -40℃～+55℃
存储湿度 10%～95%
大小： 115mm(W)*110mm(H)*21mm(D)

商品名称：4路继电器模块 ASF.RL4.10A
6路继电器模块 ASF.RL6.10A
每个模块都具有网络开启及关闭功能
每个回路都具备LED输出接口
每个回路可以独立设置延迟执行时间
每个场景可以设置延迟执行时间
模块执行总线场景命令后可选择反馈或不反馈各个回路实际开关状态信息
具有继电器触点保护功能
继电器触点寿命大于或等于10万次
继电器具有自锁功能，即断电后可自动恢复到断电前的开关状态
输入电源：12-24V
整机无负载功耗：4W
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -40℃～+55℃
存储湿度 10%～95%
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：4路2A调光模块 ASF.DM.4.2A
电流上升时间大于200微秒
每个模块都具有网络开启及关闭功能
每个回路都具备LED输出接口
每个场景可以设置延迟执行时间
模块可以接收实时调光命令
模块执行总线场景命令后可选反馈或不反馈
各个回路实际亮度状态信息
每个模块可存储128个场景
输入电源：12-30V
整机无负载功耗：4W
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -40℃～+55℃
存储湿度 10%～95%
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：风机盘管控制面板（温控器面板） ASF.FP.3
配合ASF.FI.HAVC.B使用
可直接控制风机盘管
自带温度传感器
具备多种颜色可选
输入电源：12VDC/24VDC±10%
整机无负载功耗：2W
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -40℃～+55℃
存储湿度 10%～95%
大小： 90mm(W)*120mm(H)*60mm(D)

商品名称： 温控面板接口模块 ASF.FI.HAVC.A
ASF.FI.HAVC.B
ASF.FI.HAVC.A:
每个模块可以enable或者disabled
可外接传统2管制或者4管制的温控面板
1个数字温控器接口
外接温控器和内部自动控制风机盘管切换功能
风速自动调节enable和disabled功能
风速自动调节阀值设置
可以存储100个场景
ASF.FI.HAVC.B：
每个模块可以enable或者disabled
通过485口接爱瑟菲温控器面板
可以控制多达20个爱瑟菲温控器面板
最大存储100个场景
工作环境：-10～55℃，0～95%RH
电源: 12～36V总线供电
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：电话控制模块 ASF.TI.5
电话控制装置-定时控制，手动控制
使用一般电话
空通过电话DTMF远程发送场景
工作环境：
温度:-10℃～55℃
湿度：20%~80%
电源: 12～30V DC
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：无线网桥 ASF.CP.WL.2
最大距离500m（空旷地区）
每个模块可以enable或者disabled
射频信号功率测量功能
频道选择功能可任意选择255个频道
可外接多重增益的天线
315或者433Mhz工作功率
工作环境：
温度:-10℃～55℃
湿度：20%~80%
电源: 12～36V DC
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：射频遥控器基站模块 ASF.RM.BASE
最大距离500m（空旷地区）
每个模块可以enable或者disabled
射频信号功率测量功能
频道选择功能可任意选择255个频道
可外接多重增益的天线
工作环境：
温度:-10℃～55℃
湿度：20%~80%
电源: 12～36V DC
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：DMX输出模块 ASF.DMX30512F
512路DMX512(1990版)输出
可以存储128个场景
每个通道的软启动时间最大为65.35秒
需要序列发生器配合实现“节目”功能
可以多个DMX512并联连接，实现更多的场景
工作环境：
温度:-10℃～55℃
湿度：20%~80%
电源: 12～30V DC
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：序列发生器 ASF.GE.DMX30SEO
可存储9个序列，每个序列可存储50个场景
可配置中止场景
可配置循环或者不循环执行序列
扩充EEPROM存储单元后，可以存储更多序列
工作环境：
温度:-10℃～55℃
湿度：20%~80%
电源: 12～30V DC
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：红外自学习模块 ASF.IR.1
可用波形存储方式存储没有规律的红外码，红外码内容可通过总线上传至主控站
可以通过网络启动场景
无需断电的远程软件复位功能
具有远程编程、检测和管理功能
模块可执行总线发来的全局场景命令

最大存储30个红外码序列，每个序列存储16个红外码
输入电源：12VDC/24VDC±10%
整机无负载功耗：4W
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
存储温度 -10℃～+55℃
存储湿度 10%～95%
大小： 120mm(W)*86mm(H)*50mm(D)

商品名称：232接口模块 ASF.IF.232
提供快思聪，AMX，VITY等系统的接口
接口通讯速率96000bps
通讯格式为：8data，1stop，No Parity
可将总线场景转发到232接口，也可以将外部232命令转化成场景发送到内部总线
可接受外部单回路亮度控制命令
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
外形尺寸 234(W)x88.4(H)x70.3(D)

商品名称：ASF.IF.DALL.1 DALI接口模块
可以控制64个DALT设备
最大存储100个场景
每一个场景可以设置为对应的DALT的16个组+亮度值，或者直接对应16个场景中的一个
电源：12-36V总线供电
工作环境：工作温度 -10℃～+55℃
工作湿度 20%～80%
大小： 120mm(W)*86mm(H)*50mm(D)

照明控制系统的原理及组成部分
系统组成图

【术语定义】
l 子网： 用于寻址，每个设备都需要定义一个子网号，从属于不同子网的设备间通行必须通过专门网关路由中转，通常一个楼层或一个建筑物内的设备定义为一个子网；
l 子网网段： 物理上用一根485总线连接的设备的总和，一个网段最多接32个设备，一个子网可以由多个子网网段组成；
l 网桥：由于485总线只能支持1.2公里长度，当子网网段或子网之间距离较长的时候，需要用网桥来延长距离；
l 网关： 网关的作用有两个，其一，可以作为总线耦合器连接多个子网网段，其二，可以作为485总线和以太网之间的接口；
l 场景控制器： 储存场景用，连接功率输出模块，用于功率输出模块和485总线之间的通讯、命令解释和执行，12路、24路大功率输出模块已经内置场景控制器；
l 中央管理电脑： 定时器程序设置
处理各种信号和警报
图形化监控
能源管理记录
自动记录所有数据信息和日志
l 远程控制： PDA控制、电话/手机控制、互联网

企业部分业绩

项目名称
项目地址
合同内容
广州大学城广工图书馆
中国广州
照明系统
广州华夏大酒店
中国广州
照明系统
杭州医学院
中国杭州
照明系统
湖南郴州华天大酒店
中国郴州
照明系统
广州大学城华南理工大学生活区
中国广州
照明系统
上海明治制果巧克力糖果厂
中国上海
照明系统
广州林和西大厦（耀中广场）
中国广州
照明系统
上海GE照明总部展厅
中国上海
照明系统
上海浦东新区政务办理中心
（上海合作组织会议浦东新区指挥部）
中国上海
照明系统
西安咸阳国际机场
中国西安
照明系统
延安火车站
中国西安
照明系统
广州白云机场诺富特酒店
中国广州
照明系统
广州琶洲保利国际广场
中国广州
照明系统
广州琶洲跨国采购中心
中国广州
照明系统
广州大学城华南理工大学体育场
中国广州
照明系统
广州大学城星海音乐学院教学区、音乐厅
中国广州
照明系统
广州大学城中心体育场
中国广州
照明系统
中华国际广场写字楼
中国广州
照明系统
广州大学城广东外语外贸体育馆
中国广州
照明系统
广州大学城中山大学体育馆
中国广州
照明系统
武汉琴台大剧院
中国武汉
照明系统
2008北京奥运会羽毛球馆
中国北京
照明系统
人民南路景观亮化工程
中国深圳
照明系统
湖南长沙国防科技大学
中国武汉
照明系统
西安曲江会展中心
中国西安
照明系统
叶剑英陈列馆
中国梅县
照明系统
山西花园国际大酒店
中国山西
照明系统
广州港办公大楼
中国广州
照明系统
厦门园博园
中国厦门
照明系统
厦门索菲特大酒店
中国厦门
照明系统
深圳龙岗东方明珠城亮化工程
中国深圳
照明系统
东莞华尔登酒店
中国东莞
照明系统
深圳华桥城西湖
中国深圳
照明系统
东莞海悦花园
中国东莞
照明系统
广东科学馆
中国广州
照明系统
山西省电力总公司
中国山西
照明系统
惠州喜来登大酒店
中国惠州
照明系统
深圳大工业区综合服务楼
中国深圳
照明系统
南海金碧海岸国际大酒店
中国南海
照明系统
贵州人民大会堂
中国贵州
照明系统
北京玫瑰园别墅
中国北京
照明系统
厦门台湾山庄
中国厦门
照明系统
黄埔海关志诚山庄
中国广州
照明系统
北京中康国际大酒店
中国北京
照明系统
广州市地铁治安监控通讯指挥中心
中国广州
照明系统
广州新电视观光塔
中国广州
照明系统
福州大剧院
中国福州
照明系统
广州港湾广场
中国广州
照明系统
山东潍坊艺术馆
中国山东
照明系统
仓边路商业广场
中国广州
照明系统
粤财大厦
中国广州
照明系统
第八人民医院
中国广州
照明系统
广东商学院三水校区
中国三水
照明系统
江门金汇广场
中国江门
照明系统
南京地铁二号线
中国南京
照明系统
南海保利水城东岸
中国佛山
照明系统
南海保利洲际国际酒店
中国佛山
照明系统
工商银行汇景新城支行
中国广州
照明系统
广州移动金海大厦
中国广州
照明系统
广州津滨腾越大厦
中国广州
照明系统
惠东县全民健身广场体育馆
中国惠州
照明系统
深圳华南国际工业原料城
中国深圳
照明系统
恒大.爱葳格兰花园酒店
中国广州
照明系统
广东省公安厅制证中心
中国深圳
照明系统
东莞职业技术学院
中国东莞
照明系统
增城山水酒店
中国增城
照明系统
白云国际机场二期（东西两冀）
中国广州
照明系统
宁德火车站
中国宁德
照明系统
武汉香格里拉酒店
中国武汉
照明系统
2010年亚运会游泳馆跳水馆
中国广州
照明系统
桂林香格里拉大酒店
中国桂林
照明系统
梅州聖廷苑酒店
中国梅州
照明系统
重庆市轨道交通三号线
中国重庆
照明系统
西安大唐不夜城
中国西安
照明系统
广州动车段
中国广州
照明系统
武汉动车段
中国武汉
照明系统
贺州站
中国贺州
照明系统
三门峡
中国河南
照明系统
三河三园
中国常州
照明系统
美的总部大楼
中国佛山
照明系统
武广站房
中国武汉
照明系统
武广地铁
中国广东
照明系统
西安西安浐灞应急指挥中心
中国西安
照明系统
天津莱佛士大酒店
中国天津
照明系统
武汉动车段检查库及边跨
中国武汉
照明系统
广西人民大会堂
中国广西
照明系统
天津塘沽交警大楼
中国天津
照明系统
深圳第二职业学院
中国深圳
照明系统
全球通
中国广州
照明系统
广州电视塔
中国广州
照明系统
广州歌剧院
中国广州
照明系统
淄博游泳馆
中国山东
照明系统
广州烟草物流配送中心
中国广州
照明系统
阳澄湖宾馆
中国昆山
照明系统
长沙芙蓉豪廷酒店
中国长沙
照明系统
桂林香格里拉大酒店
中国桂林
照明系统
吉林火车站
中国吉林
照明系统
北京大兴地铁
中国北京
照明系统
西安曲江宾馆
中国西安
照明系统
西安华清池
中国西安
照明系统
本溪火车站
中国辽宁
照明系统

（范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
