公司水龙头产品详解手册模板.doc

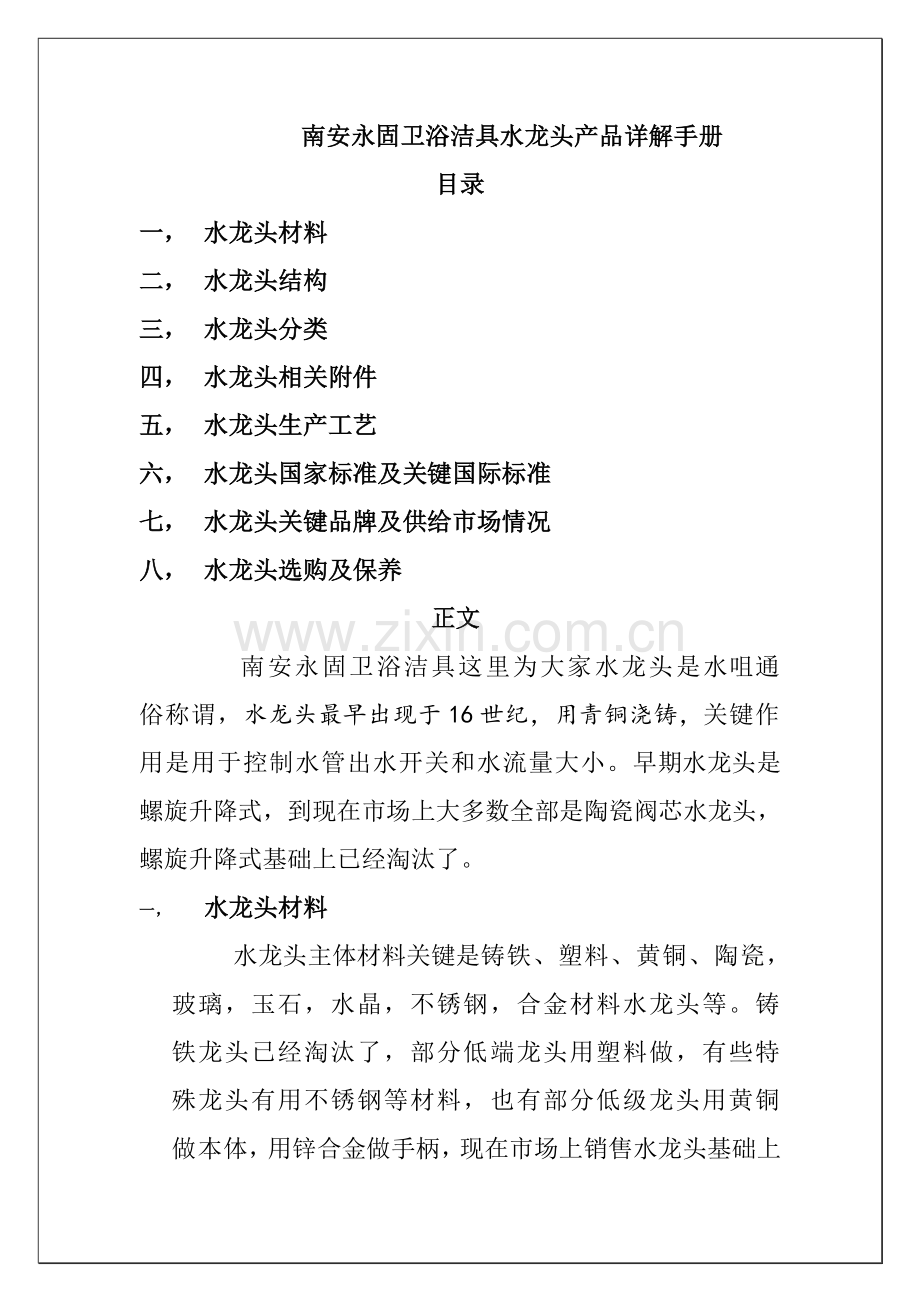

南安永固卫浴洁具水龙头产品详解手册目录一， 水龙头材料二， 水龙头结构三， 水龙头分类四， 水龙头相关附件五， 水龙头生产工艺六， 水龙头国家标准及关键国际标准七， 水龙头关键品牌及供给市场情况八， 水龙头选购及保养正文南安永固卫浴洁具这里为大家水龙头是水咀通俗称谓，水龙头最早出现于16世纪，用青铜浇铸，关键作用是用于控制水管出水开关和水流量大小。早期水龙头是螺旋升降式，到现在市场上大多数全部是陶瓷阀芯水龙头，螺旋升降式基础上已经淘汰了。一， 水龙头材料 水龙头主体材料关键是铸铁、塑料、黄铜、陶瓷，玻璃，玉石，水晶，不锈钢，合金材料水龙头等。铸铁龙头已经淘汰了，部分低端龙头用塑料做，有些特殊龙头有用不锈钢等材料，也有部分低级龙头用黄铜做本体，用锌合金做手柄，现在市场上销售水龙头基础上全部是黄铜制造。制造水龙头所用黄铜通常采取H59,H62,H65低铅铜,含铅量在2.5%以下，符合国家GB/T1176要求，对人体健康无害。铜材以铜锭和铜棒为主，也有少许使用铜管。二， 水龙头结构 水龙头是由主体，阀芯，把手，滤水嘴,出水口,安装组件等组成。部分龙头还有止回阀Check Valve，起泡器Aerator，固定螺栓,固定铜片,垫片,弯脚,软管，通规，止规等.不一样龙头会有些不一样。 水龙头关键部分是阀芯Ceramic Disc Cartridge。阀芯是水龙头心脏，控制水流开关，流量和冷热水混合百分比，阀芯质量决定水龙头功效可靠性及使用寿命。水龙头阀芯按材质分有橡胶阀芯、轴滚式阀芯、陶瓷阀芯和不锈钢球阀芯等多个,按使用功效分有手动阀芯,恒温阀芯和磁感应阀芯三种。使用橡胶芯水龙头多为螺旋式开启铸铁水龙头，现在已经基础被淘汰；陶瓷阀芯是新一代阀芯材料，密封性能好，物理性能稳定，使用寿命长，普遍要求能开闭30万次以上，按天天开闭30次计算，能够保用20多年无滴漏，现在市场上销售基础上全部是陶瓷阀芯水龙头。陶瓷阀芯关键有25mm,35mm,40mm,42mm和47mm五种不一样直径。著名陶瓷阀芯品牌有西班牙赛道SEDAL、匈牙利凯洛士KEROX, 德国普鲁斯FLUESH, 意大利海德水灵Hydroplast, 日本NTK等,恒温阀芯关键有法国Vernrt等,普遍被采取还有台湾康勤,铭展,翰优，珠海名实等。三， 水龙头分类1） 按结构分,又可分为单联式、双联式和三联式等多个水龙头。单联式水龙头只有一根进水管，只接一根水管，能够是热水管也能够是冷水管，通常厨房水龙头比较常见。双联式可同时接冷热两根管道，多用于浴室面盆和有热水供给厨房洗菜盆水龙头；三联式除接冷热水两根管道外，还能够接淋浴喷头，关键用于浴缸水龙头。单手柄水龙头经过一个手柄即可调整冷热水温度，双手柄则需分别调整冷水管和热水管来调整水温。2）按开启方法来分，可分为螺旋式、扳手式、抬启式，按压式,触摸式和感应式等。螺旋式手柄打开时，要旋转很多圈；扳手式手柄通常只需旋转90度；抬启式手柄只需往上一抬即可出水；感应式水龙头只要把手伸到水龙头下，便会自动出水。另外，还有一个延时关闭水龙头，关上开关后，水还会再流几秒钟才停，这么关水龙头时手上沾上脏东西还能够再冲洁净。感应龙头应用红外线感应原理，驱动电源分交流电A/C直流电D/C两种。交流电是220V/50Hz或A/C110V/60Hz，直流电是用4节5号电池驱动，电压是6V。3)按使用功效分，可分为面盆龙头、浴缸龙头、淋浴龙头、厨房水槽水龙头，净身器龙头，冲洗阀，感应冲洗阀，户外龙头等等。通常来说，面盆龙头出水口较低，较短，厨房用水龙头通常全部为长嘴可旋转式，安装在两个清洗盆中间。混合水淋浴龙头两个进水孔之间距离通常是15CM+/-1CM,部分淋浴龙头带有顶喷和手持花洒之外还带有下出水口，方便淋浴之外取水,净身器龙头出水咀是能够360度转动。 4)按出水温度分，又能够分为单冷龙头，冷热混合水龙头和恒温龙头。恒温龙头在恒温阀芯出口处装有一个热敏元件，利用感温元件特征推进阀体阀芯移动，封堵或开启冷热水进水口，从而使出水温度一直保持恒定。市面上恒温水龙头多采取记忆合金、石蜡、稳压阀三种方法来达成恒温效果，恒温龙头水压有一定要求，通常要求在0.1-0.5Mp,还有冷、热水压差不能太大。假如恒温龙头热水压力小于0.05以下，不适用恒温龙头。热水温度通常要求49-80度,调温旋钮可在35-65之间任意设定。恒温龙头全部设定了38安全按钮，以防烫伤。5)按安装结构分，可分为一体Centerset,分体Widespread,暗装入墙Wall-mount和瀑布型Waterfall。6)根据水龙头安装孔距尺寸，洗脸盆能够分为单孔盆龙头、双孔4寸盆龙头、三孔8寸盆龙头。单孔盆只能安装单孔龙头。4寸盆比较常见，大多数龙头也是4寸，中间那个小孔用于安装下水提拉杆。8寸盆既能够安装8寸龙头，也能够安装单孔龙头, 假如8寸盆安装单孔龙头，能够用个盖板把左右两个孔盖住。7)按表面处理方法，可分为镀铬Chrome，镀钛金Ti-PVD，青古铜仿古ORB，红古铜仿古ORB，烤漆Painting，烤瓷，镍拉丝Brushed Nickel等. 8)其它分类,其它分类关键是抽拉龙头（关键用于厨房），LED水龙头(又可细分为LED单色，LED七彩，LED温感变色三种，还能够分为带电池和自发电两种)，瀑布水龙头，落地水龙头,电热水龙头，智能水龙头,玻璃龙头，陶瓷龙头，弹簧龙头等等。四， 水龙头相关附件 通常和水龙头搭配销售附件有去水器，提拉杆，花洒,软管，装饰盖,角阀，三通，地漏，浴室挂件等等。1）下水面盆去水器通常分为三种：提拉式、弹跳式、翻板式。提拉式去水器配有提拉杆,经过拉提拉杆就能够把水排掉，不需要湿手，弹跳式，翻板式全部是需要用手接触去水器。 2）螺纹软管软管螺母接头口径关键分1/2，3/8，9/16,3/4四种。德国市场是3/8，其它国家1/2是能够通用。螺纹麻管螺母口径适用国家和地域1/2通用3/8欧洲(关键为德国)9/16也叫美标3/8,适适用于北美部分地域紫铜管北欧四国 3)花洒，花洒也有多个分法, 关键可细分为固定和手持两种，也可分为喷头式及莲蓬式，或单功效和多功效如按摩水，喷雾水，花洒水，起泡水，混合水等.4)其它常见附件,角阀,弯头，变径，接头和三通等管件关键用于处理水龙头安装位置或大小不适宜问题，地漏关键用于排水，而且预防臭味从下水管中反到室内。装饰盖关键用于在双孔或三孔盆装单孔龙头时盖住多出孔。 五， 水龙头生产工艺 水龙头生产工艺由四大部分组成，一是铸造，二是机械加工，三是表面处理,四是组装。1） 铸造工艺步骤以下:2） 机械加工: 得到铜铸件退火以后，用CNC数控机床车、铣、钻、刨、磨、镗等机床对工件进行多种切削加工，使工件达成所要尺寸精度和形状位置精度及满足图样要求。机加工完成后对产品进行打磨，去掉表面毛刺，粗糙面和坑洼，使产品表面无显著砂眼、气孔缺点。打磨完成后要进行抛光处理，利用麻（布）轮高速旋转能对工件表面进行磨削加工，使之光滑明亮，增加产品亮度和光洁度,使表面光滑明亮，各线条更流畅顺滑。3)表面处理。铸件打磨抛光后就要进行铸件表面处理加工了,表面处理工艺关键有真空离子PVD (Physical Vapor Deposition)，ORB(Oil Rubber Bronze),电镀Plating等，水龙头应用得最广泛就是电镀铬。电镀能增强水龙头抗腐蚀性、增加硬度、预防磨耗、增加表面美观。电镀最常见是六价铬电镀，现在环境保护三价铬电镀正在兴起。电镀可分为三层，第一层表面镀酸铜、再镀镍和最外层镀铬。水龙头电镀厚度国际标准是8微米，最好可达12微米。电镀表面处理质量好坏判定能够用二十四小时乙酸盐雾试验进行,还有镀层测厚仪可进行各项金属镀层厚度判定。通常来讲镀层厚度达标了，盐雾试验均能经过。电镀是污染和能耗很大工艺，通常水龙头生产工厂须将水龙头交给专业电镀厂进行电镀，从而增加了生产时间和控制难度。 于直接接饮用水龙头，电镀以后要进行洗铅处理,除去直接提供饮用水龙头表面铅。经过二级水洗,水洗,化学脱脂,碱性除铅及酸性除铅工艺，使产品符合美国NSF61要求，含铅量在8以下，使产品更有利于人体健康。4）零配组件加工。对水龙头用到轴件，螺母螺丝等零配组件，需要用铜棒经过锻压变成了初胚铜件，再依据需要由机加技师按四分、六分等尺寸规格加工螺纹,俗称攻牙。5)组装。水龙头铸件电镀后经检验合格，就能够进入组装工序了。组装就是把加工好水龙头零部件按一定次序和技术连接到一起，成为一套完整水龙头产品，而且可靠地实现产品设计功效过程。组装处于产品制造所必需最终阶段，产品质量（从产品设计、零件制造到产品装配）最终经过装配得到确保和检验。装配中要进行试水检验和压力测试，以1.6+/-0.05Mpa水压测试60+/-5秒，确保各密封面均无渗漏方，试验合格后转到装配线上装压帽、手柄、冷热水标识，最终装上隶属配件，擦拭包装装箱。 6)成品检验水龙头产品成品进仓入库后，由成品检验员进行抽样检验，检验项目包含要求铸件表面光洁、螺纹表面、外观质量、装配到位无松动、标志齐全、阀芯密封试验合格、水龙头密封性能试验合格等。产品检验合格后就能够出厂了。六， 水龙头国家标准及关键国际标准一)关键标准认证情况:1)中国水龙头国家标准是GB18145-陶瓷片密封水嘴，关键技术指标和欧洲标准EN817相同。 关键内容包含:材料要求,技术要求，试验方法，检验规则2) 欧洲：现在没有统一认证要求，但有普遍测试指导如EN817测试，EN200测试，EN1111测试，EN1287测试。另外不一样国家还有自己认证，如英国WRAS认证，TMV认证，法国ACS认证，NF认证，德国DVGW认证，西班牙AENOR认证，荷兰KIWA认证，丹麦VA认证，MK认证，瑞典SITAC认证，P-marking认证，意大利DM174,挪威SINTEF认证等；3)美国：UPC认证，NSF认证，WQA认证，watersense认证，UL认证, 3A认证4) 加拿大：CSA, 还有加拿大和美国共同认可认证，如ASME, cNSF, CUPC等5)澳洲：WELS认证，watermark认证,这是强制性认证，要求全部在澳洲销售水龙头上全部打在产品本体上打上”W”标志。二)关键国家标准技术标准要求：我们关键市场在欧美，所以有必需了解一下这些市场上对水龙头通用技术性能要求标准，下面我们以中国及欧洲、北美标准对水龙头性能要求为例，看看有哪些关键技术指标:1）中国家标准准和欧洲标准对水龙头关键技术性能要求对于陶瓷阀芯密封水龙头，除噪声要求外，中国家标准准（GB18145）和欧洲标准（EN817）相同，下面总结以上二标准对陶瓷阀芯密封水龙头技术要求：1、密封性能：标准值压力1.6MPa，保持60S，阀体无变形、无渗漏，检测值 渗漏.2、涂层：电镀层二十四小时酸性盐雾试验, 标准值10级3、阀体强度： 进水部位 2.5MPa 60秒 出水部位 0.4MPa 60秒4、流量测试（1）浴缸龙头在0.3MPa压力下流量大于20升/分钟；（2）脸盆、净身、淋浴、厨房龙头动态压力0.1MPa下流量须小于9升/分钟或流量小于0.15L/s。5、寿命测试：测试时同时供给冷水和热水，供水动压0.3MPa。（1）单柄双控阀芯：做70000次三角形或矩形动作寿命测试；（2）单柄单控和双柄双控阀芯做00次寿命测试；（3）摆动出水口做80000次寿命测试；（4）分水器做30000次寿命测试；（5）冷热循环测试：首先完成以下三个循环 -20 12h 95 12h 再完成450个周期以下测试 80 40S 常温水 40S6、在动压0.3MPa压力下进行噪声测试。7、扭矩测试（1）连接件强度测试；（2）阀芯开启力量测试。8、水龙头保用期通常全部是5年。2）北美地域对水龙头关键技术性能要求1、交叉穿流（冷热水隔墙密封性测试）；2、涂层：电镀层盐雾试验3、动态密封：1.4Kgf/c 动压 10冷水 5分钟测试 8.6Kgf/c 动压 10冷水 5分钟测试 1.4Kgf/c 动压 66热水 5分钟测试8.6Kgf/c 动压 66热水 5分钟测试4、爆破压力（1）水龙头等终端装置：关闭阀芯在500PSI压力下进行1分钟测试；（2）供水管线：堵塞出水口在500PSI压力下进行1分钟测试；（3）软管组：100PSI压力下测试1个小时，再在290PSI压力下测试1分钟；（4）球接头：在50PSI动压力下测试，泄漏量不超出50ml/min；5、流量测试（1）最小流量在0.14MPa（20PSI）测试；（2）最大流量在0.41MPa压力下测试；（3）淋喷头最大流量在38热水、0.55MPa压力下测试。6、寿命测试：频率1500次/小时，测试时交替供给冷水和热水，供水动压50PSI。以下产品需做寿命测试：（1）阀芯；（2）摆动出水口；（3）淋喷头、喷枪体和手持花洒组；（4）分水器；7、淋浴管、抽拉管（1）10000次拉力寿命测试：向软管末端逐步施加拉力67N，再减至0N，再增加67N；（2）拉力测试：334N15秒。8、扭矩测试（1）连接件强度测试；（2）阀芯开启力量测试。9、反虹吸测试：带可沉入水中出水口装置全部需做反虹吸测试（如抽拉龙头花洒）。七， 水龙头关键品牌及供给市场情况1)水龙头品牌情况国际上关键水龙头品牌有汉斯格雅hansgrohe,摩恩Moen、高仪grohe、乐家Roca、科勒Kohler、美标American Standard，东陶TOTO、伊奈INAX，得而达Delta，百得Price pfister，高域Duravit，卡德维Kaldewei，格佰Gerber，汉莎Hansa, 科马等, 这些著名品牌通常是高端龙头自己生产，中低端龙头在发展中国家OEM,ODM制造。中国著名品牌有九牧、中宇、申鹭达、辉煌水暖、雅鼎、爵家、惠达、箭牌、鹰牌、中陶,华艺，高宝，绿太阳等。 2)水龙头供给市场情况2.1)国际品牌:除了各欧美品牌部分保留生产线外，多年来水龙头生产大部分转移到了墨西哥及中国台湾，马来西亚，中国大陆等地域。国际著名品牌在中国大陆地域生产关键分布于沿海地域。规模比较大有：A、广州摩恩企业(MOEN Guangzhou Faucet Co., Ltd.), 是美国摩恩企业于1995年在中国设置合资企业，生产摩恩牌高级水龙头，是摩恩在中国大陆组装工厂, 在广州市天河区。B、得而达Delta水龙头（中国）,是得而达设在北美以外第一家全资工厂，在广州市番禺区南村镇，于1999年建成并正式投产，是得而达在海外关键供货中心。C、美标American Standard在中国工厂较多，其中生产水龙头工厂在广东江门。D、西班牙乐家洁具Rocu(南海),工厂在广东佛山。E、德国汉莎卫浴（佛山）,工厂在广东佛山。F、日本伊奈(INAX)卫生洁具，工厂在苏州。G、美国科勒Kohler卫浴用具,在北京和南昌全部有水龙头工厂。H、日本东陶Toto,在广州和大连全部有水龙头工厂。I、德国汉斯格雅卫浴产品(上海),工厂在上海松江工业区。J、德国高仪卫浴用具，工厂在上海金桥。基础上，全球水龙头行业顶级品牌、大型制造商除高域（Duravit）、卡德维(Kaldewei)等少数外，大部分已在中国大陆投资设厂，将在中国大陆生产基地纳入其全球供货、分工体系，完成了其战略布局。2.2)中国关键生产工厂 中国水龙头出口金额80%以上来自浙江、广东和福建三省，15%来自上海、江苏、山东等省市,和多数消费品出口一下，水龙头中国大陆关键出口全部是由台资代工企业经过OEM，ODM方法完成。中国水龙头出口金额前六位均为外（台）资水龙头专业制造企业： 1. 深圳成霖洁具股份,2.厦门路达工业3.广州海鸥卫浴用具股份4广州摩恩水暖器材5.广东肇庆市宝信金属6.广州得而达水龙头（中国）。这六家企业中有五家在广东省,每家年出口额全部在1亿美以上。 除了这些专业水龙头OEM制造商巨头，中国水龙头生产还有四大集群基地，即台湾地域彰化市，福建南安市，浙江温州市，广东开平市。在这四大基地中，台湾地域彰化市鹿港镇起步最早，50年代就开始生产五金水龙头了，在80年代水五金产业极盛时期，世界各地所使用水龙头有近二分之一出自该地域，多家国际著名品牌水龙头全部是由她们代工。福建南安市水龙头基地形成也较早，南安水暖产业起源于上世纪70年代，是中国最早从事水暖行业制造销售基地之一。关键是做中国内销市场，著名品牌有九牧，辉煌，申鹭达,中宇等，以内销为主。浙江温州基地，关键集中在温州海城，台州玉环县等地域，拥有约680多家卫浴洁具企业和相关配套企业150多家,利用遍布全国温商网络，建立了自己发达销售渠道,多年来出口也在逐步增多，温州基地特点是价格较低，但总体品质水平也相对低部分。广东省开平市水口镇基地起步相对较晚，但发展得最快,以出口为主，对应价格较高，品质也是在这三个基地中总体上是最好。在水口33.1平方公里地方，密布着468家卫浴配件生产企业，生产感应系列、延时系列、单把系列、双把系列数百个规格品种，从业人员近3万多人。水暖卫浴设备生产需要任何零配件全部能够在这方圆不足公里地方采购到。在水口镇从事水暖卫浴生产企业近500家，从业人员3万多人。水口镇水龙头生产以出口为主，水口有一座全国面积最大卫浴设备展贸中心，一条全长近两公里水暖卫浴商贸街。八， 水龙头选购及保养选购水龙头时要注意以下几点:1、外观:水龙头外表面通常经过电镀处理。水龙头电镀太厚易剥落,反之则易被腐蚀。通常全部经过中性和酸性盐雾试验.用户在选购水龙头时，在光线充足情况下，可将产品放在手里在伸直距离观察，龙头表面应呈乌亮如镜面、无任何氧化斑点、烧焦痕迹；而近看无气孔、无起泡、无漏镀，色泽均匀；用手摸无毛刺、砂粒；用手指按一下龙头表面，指纹很快散开，且不易附着水垢。有些龙头表面采取镀钛金、镀青铜（仿金镀）、仿金电泳漆等方法。 2、材料:水龙头关键部件壳体通常见黄铜材料铸成，经清砂、车削加工、酸洗和浸渗、试压、抛光和电镀处理。合金铜材牌号常见通常有58铜，59铜，60，62铜，当然越高越好，里面含杂质和对人体有害物质也就越少，但这个从表面上观察通常是极难看出差异，有个简单方法就是看水龙头重量，通常是重量越重，材质越好，另外能够看电镀质量，通常电镀质量越好，用材质越好，假如是杂质多铜电镀层质量会比较差，还能够听声音，好材质敲打起来声音会比较沉闷。假如是锌合金龙头,锌合金电镀质量差、耐腐性不好，而采取ABS程塑料制作价格最廉价，电镀质量差。黄铜较重较硬、锌合较轻较软、塑料最轻最软。但和饮用水直接接触部件，国家标准要求不许可使用锌合金材料。 3、阀芯及各配件:阀芯质量是水龙头关键。现在水龙头普遍使用陶瓷阀芯和螺旋阀芯。陶瓷阀芯开启、关闭快速，温度调整简便。单柄陶瓷阀芯用塑料、陶瓷片、橡胶等组成，用户在选购时应左、右、上、下转动手柄，轻便、无阻滞感。双柄水龙头陶瓷阀芯用黄铜、陶瓷、橡胶等组成，转动手轮应轻松、无阻滞。选陶瓷阀芯水龙头最好有过滤功效，预防陶瓷片轧裂。传统螺旋阀芯采取橡胶密封，出水量大，选购时在拧松阀杆过程中感觉轻便、无卡滞；用一定力拧紧螺杆，检验螺杆和阀盖、螺杆和手轮是否滑牙。4.水龙头各部件结合是否完美, 零配件装配精密度是否高, 在机械加工工序中，中国大多数工厂采取仪表车床及双轴机床进行加工，数次夹持工件，往往造成产品较大形位公差。而发达国家则采取专业多工位机床对工件进行加工，一次装夹工件就可完成工件全部加工，产品形位公差很小。5、质保卡及产品识别标识:水龙头包装箱内应有生产厂家品牌标识、质确保书等。因为水龙头内部件无法看到，陶瓷阀芯所使用塑料、陶瓷片、橡胶材质影响阀芯使用寿命。各水龙头出厂时进行强度、密封、流量、噪声、寿命性能测试怎样，须在生产过程中发觉。通常正规企业在水龙头包装箱内有产品质量确保、及售后服务卡。用户在使用过程中产品如出现问题，生产企业可快速地帮你处理问题。 6、使用过程检验:安装完成后，检验水龙头各连接处、陶瓷阀芯是否漏水；阀体是否渗水（俗称出汗）及流量、噪声怎样。在往后热、冷水使用过程中应检验陶瓷阀芯是否漏水来检验塑料、陶瓷片、橡胶材质是否附合要求。 水龙头保养:最好在第一次使用前,拧下过滤器,先让水流约5分钟,方便冲走管道及水龙头中杂质.日常保养,最好是用清水漂洗龙头，再用软棉布抹干龙头金属表面全部水分，因为水分挥发后会在金属表面上形成水垢。轻轻擦拭，切勿大力摩擦。用润湿海绵和软皮擦干，能使龙头光彩亮丽。 要除去钙沉淀物,最好使用白醋,用水稀释后清洗,或用温和液态玻璃清洁剂，或不含酸、无磨损性柔和液体和完全溶解粉末，无摩擦性溶液擦光剂，切勿使用任何摩擦性清洁剂、布或纸布，和任何含酸清洁剂、抛光摩擦剂或粗糙清洁剂。 使用一段时间后，如发觉出水量减小，则可在龙头出水口处轻轻拧下过滤器，清除杂质，如积聚了钙沉淀物,能够用白醋溶液清洗就能够了。
