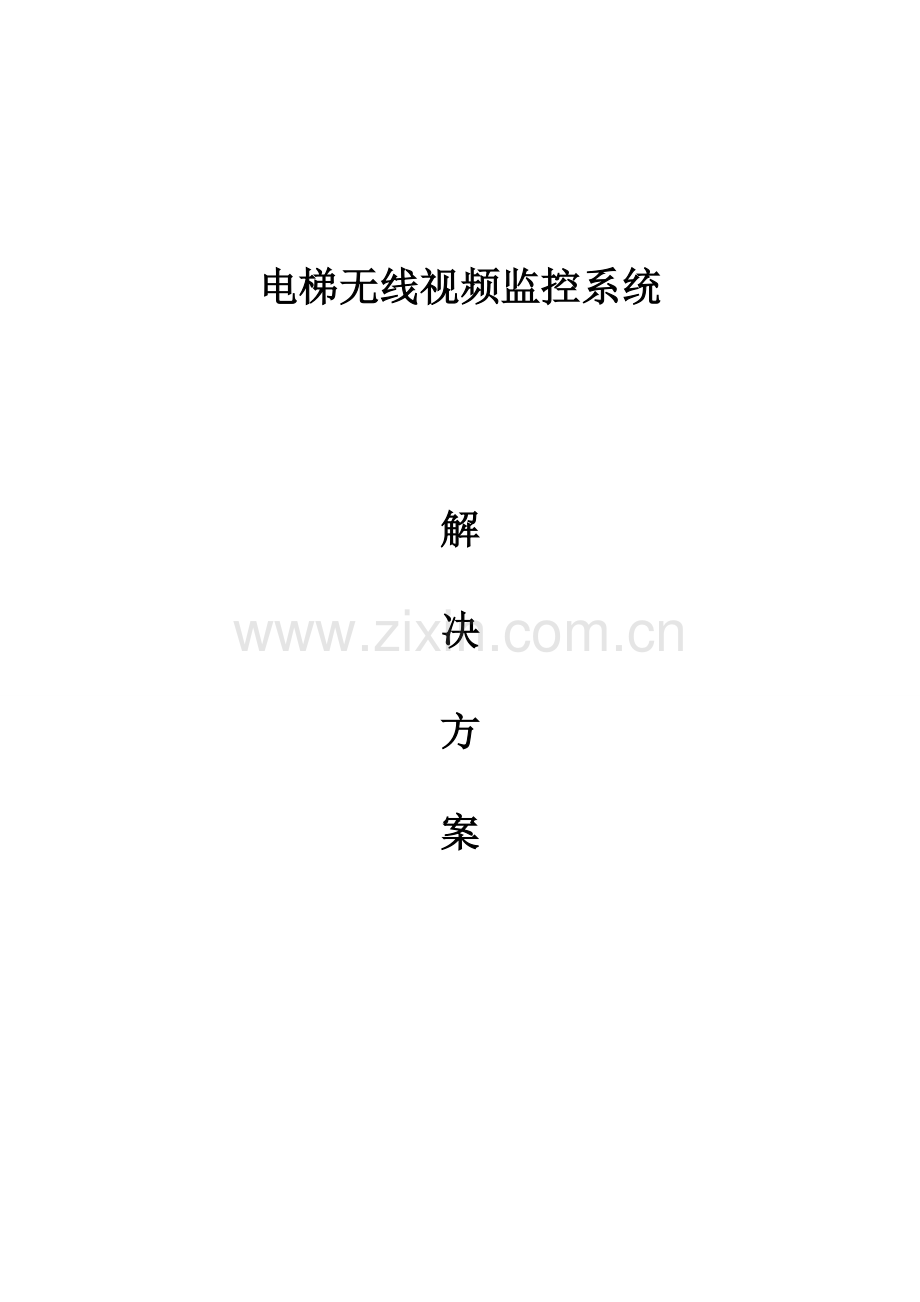

小区电梯无线监控专项方案.doc

电梯无线视频监控系统解决方案目 录一、项目概述.3（一）、项目背景及用户需求.3（二）、总体计划及设计标准.4二、项目建设技术方案.5（一）、系统设计计划.5（二）、系统设计说明.6三、关键产品性能参数.8四、无线传输特点及优势.13五、培训及售后服务.14一、项目概述（一）项目背景及用户需求1、项目背景：当今时代伴随高层建筑日益增多和建筑设计档次提升，使得大家对电梯要求也越来越高。现在已不仅限于要求电梯搭乘快速、舒适，制造坚固，装潢考究， 大家对电梯安全可靠性正提出越来越高要求，为此电梯正朝着控制智能化方向发展。 电梯作为高楼载客、载货关键工具在未来使用将会越来越广泛，它是最一般公共场所，安装视频监控设备很有必需，经过安装远程视频监控系统，制订科学合理实施方案，在电梯内安装视频监控摄像头。该系统采取数字网络监控，经过建立安全预警机制和实时监控机制，对电梯安全情况进行二十四小时视频监控。当监控画面出现异常情况时，可第一时间做出反应，对紧急情况进行处理，并可调用、回放硬盘纪录监控录像，寻求处理问题突破口和有效证据，提升非现场管控能力，有效处理了物业和住户对电梯安全需求，也能够有效遏制辖区违法犯罪活动发生。 2、用户需求：1）本项目结合现场实际情况，我们采取无线视频传输系统，该系统可将视频、音频集合在一起经过无线方法进行点对点传输，是一套集影像监控、声音监控、环境监控、报警、资料存放和查询、PC摄影、站点集中管理等于一体高级多媒体监控管理系统。同时产品含有体积小、功效强、易使用、易安装，网络化管理等特点。 2）本期项目对XX小区10部电梯进行视频监控 3）依据系统带宽计算及监控地点基础条件，采取电梯专用无线收发器实现音视频实时传输。4）本方案中监控前端设备使用H.265编码200万高清网络摄像机。（二）总体计划和设计标准1、 设计依据依据中国国家安全行业标准GB50348-安全防范工程技术规范、GB/T74-安全防范系统通用图形符号、GA/T75-1994安全防范工程程序和要求及相关标准内容，并考虑本系统以后发展扩充要求，指定本系统设计标准： XX小区现场实际情况 GB/T 2887-电子计算机场地通用规范 GB/ 50198-1994民用闭路监视电视系统工程技术规范 GA/T 75-1994安全防范工程程序和要求 GA 308-安全防范系统验收规则 GA/T 367-视频安防监控系统技术要求 DB/T 334-安全防范系统2、 设计标准本方案设计遵照技术优异、功效齐全、性能稳定、节省成本标准。并综合考虑施工、维护及操作原因，并将为以后发展、扩建、改造等原因留有扩充余地。本系统设计内容是系统、完整、全方面；设计方案含有科学性、合理性、可操作性。1) 可靠性系统采取成熟、稳定、完善技术设备，系统含有一致性、升级能力，全部整个无线监控系统拓扑设计、设备配置、全部必需充足表现出对高可靠性支持。在系统故障或事故造成中止后，能确保数据正确性、完整性和一致性，并含有快速恢复功效，同时系统含有一整套完成系统管理策略，能够确保系统运行安全。无线含有自愈能力，通电后自动工作，无需手动开启和设置。2) 安全性无线传输系统应含有多个可选安全机制，以适应不一样应用情况下需求；3) 开放性无线视频监控系统以现有成熟产品为对象进行设计，同时还考虑到周围信息通信环境现实状况和技术发展趋势，能够和现有监控系统实现联动，含有RJ-45网络通讯口，可实现远程控制。4) 可扩充性系统设计中考虑到以后技术发展和使用需要，含有更新、扩充和升级可能，系统规模和功效易于扩充，系统配套软件含有升级能力。同时，本方案在设计中留有冗余，以满足以后发展要求。5) 经济合理性该系统含有只需一次性建设投入及后期相对低廉维护费用特点，而无需铺设光缆，长久成本愈加经济合理。同时网络设备及监控设备还能够依据实际需求在一定范围内进行迁移，保护投资；站点数量设计采取覆盖和容量综合设计方法，达成覆盖、容量、质量和投资成本平衡，确保网络以最少投资，满足用户需求。6) 提升监管力度和综合管理水平本项目系统设备控制需要高效率、正确及可靠。本系统经过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视情况。闭路电视监控大大降低劳动强度，降低设备运行维护人员；另外，系统综合统筹管理可使设备按最优组合运行，在最好情况下运行，既可节能，又可大大降低设备损耗，降低设备维修费用，从而提升监管力度和综合管理水平二、项目建设技术方案（一）系统设计计划1、系统组成和计划：依据需求描述，本项目需建设10个监控点位，均采取无线传输传输方法，配合200万高清电梯摄像机。系统组成由：UPS供电系统、摄像系统、传输系统（包含传输发射和传输接收）、中心录像和管理系统。全部监控点采取无线传输方案，这种架构前端采取200万高清网络摄像机接入传输发射器。经过无线传输将信号传送到电梯井道某一端（坑底或楼顶机房），由接收端接收到信号后，再经过网络线路传输到控制中心，在控制中心对前端信号实施集中管理。完成图像上电视墙及平台管理、存放。2、无线收发器安装位置设计：无线收发器架设应遵照：应架设在能够无遮挡直视同组无线接收器地点，可选择在电梯井底部或顶部；3、前端监控设备选型 ：因为监控点位固定不一样，提议使用定向天线，以避免在移动传输过程中调整天线方向。4.无线收发器设备：依据实际环境，提议选择5.8G频率传输比，避免和小区内其它无线设备冲突。（二）系统设计说明在闭路监控工程中，电梯监控一直是最常见、最难对付、也是最受关注问题之一。电梯井内通常部署了动力、照明、风扇、控制、通信等线缆，多种电缆全部会产生电磁辐射。电梯环境下超强低频动力电源干扰，电机电火花干扰，变频电机干扰，控制信号干扰等几十千赫以下干扰十分突出。因为电梯环境中干扰现象十分严重，一般无线传输产品也无法正常使用，对此我企业专门选择了电梯专用无线监控系统，该无线监控系统系统适合于各类商务办公楼、高层住宅电梯。该系统专门针对电梯监控环境，采取板状天线一体化设计，内置滤波抗干扰电路，可有效预防电梯井内多种干扰信号。设备为室外防水型，外型美观灵巧，方便安装。 电梯专用无线监控系统安装很简单，将发射机放置在轿厢顶部或底部，接收机置于天井上部或坑底，发射机和接收机之间经过无线方法进行信号传输。将接收到视频信号经过视频电缆送到监控室，管理人员就能够实时监控电梯里运行情况了。因为采取无线传输方法，不存在有线监控在电梯运动过程中对电缆线磨损，确保监控系统长久可靠工作。本系统安装简单，无需调试，质量可靠，能够长久稳定运行。1.方案设计图以下：电梯距离较远点对点传输（轿厢到坑底） 无线方法：包含无线传输发射器（含定向天线）、摄像机、UPS后备电源等部分。摄像机采集到数字视频信号，经过无线定向发射系统，传输到接收端，再由视频线路传输到监控中心。2.监控中心结构说明 监控中心一共包含现有视频综合管理平台、视频存放系统、网络交换系统、硬盘录像系统组成。监控中心系统工作原理：经过有线网络接收到中心点无线收发器传回视频流媒体接入到网络交换机上， 我们能够计算机联接到网络交换机上，经过计算机安装视频软件平台同时对视频进行软件显示和控制，而且能够经过软件本身功效进行多种条件录像、语音对讲等操作。三、 关键产品性能参数1、无线网桥l 超强特征u 工业级设计防水等级IP68，芯片支持-4075恶劣工作环境。u 支持发射功率自动整调（IEEE802.11h）；手动调整步进1dBm。u 支持24002500MHz宽频，支持多国频率漫游（IEEE802.11d）。u 支持用户身份认证系统（Hotspot）。u 支持QoS(网页、邮件、QQ、语音、视频、数据等任意优先传输)功效。u 支持车载、船载快速漫游切换功效。u 支持站点隔离及带宽控制。u 支持站点指定信号强度连接范围设定。u 支持5MHz、10MHz、20MHz、40MHz频宽选择。u 支持DFS（Dynamic Frequency Selection ）u 设备内置看门狗，杜绝死机，超强稳定。l 易于管理 Doublecom中英文专用管理工具，经过MAC地址/IP地址兼可管理、修改配置后不需重启，立即生效。 专业网络拓扑结构发觉、生成软件，实时监控链路稳定性。 支持telnet远程管理。l 技术参数技术规格射 频频段IEEE11b/g/n 23122732MHzRF功率输出(EIRP)802.b/g/n：30dBm(max)灵敏度802.11b/g：-96dBm6Mbps;-80dBm54Mbps802.11n：; -78dBm300Mbps调制方法DSSS：DBPSK，DQPSK，CCK数据和工作参数自动速率选择IEEE802.11b：1/2/5.5/11MbpsIEEE802.11g：6/9/12/18/24/36/48/54MbpsIEEE802.11n：HT20 6.5/13/19.5/26/39/52/58.5/65/78/104/117/130/150MbpsIEEE802.11n：HT40 13.5/27/40.5/54/81/108/121.5/135/162/216/243/270/300Mbps支持标准IEEE 802.11b/g/n/d/h，IEEE 802.3d/u/ab等支持协议 TDMA，FAP，CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，PPPOE等管 理工作模式AP Bridge、Station、MESH、Station-WDS、WDS-Slave等设备复位硬件、软件兼可实现DHCP支持DHCP Server/Client用户隔离支持站点及使用信道侦测支持信道自动优先选择支持实时数据流量显示支持安全性MAC 地址控制支持加密40/104 bit WEP，WPA2 PSK/EAP硬 件CPU680MHzSDRAM64MBLAN/WAN10/100/1000BASE-T RJ-45*1,RF（N-K）*2电源/POEDC 1230 Volt + 5%; 2A (Max.); AC adapter AC 200V300V，超五类线远程供电（POE）环境和物理性能工作温度-4075 储存温度-4585 湿度（非浓缩）95（非凝结） 外型尺寸（不含支架）213mm213mm70mm(长宽高)重量约1.77 kg功耗14W 安裝固定L型支架配合U型卡；抱杆直径：3055mm特殊设计防水防尘IP68 Compliant，防风、防晒、防震和散热设计2、200万ICR日夜型半球网络摄像机关键特征 最高分辨率可达19201080 25 fps,在该分辨率下可输出实时图像 采取ROI等视频压缩技术,压缩比高,且处理很灵活,超低码率 逐行扫描CMOS,捕捉运动图像无锯齿 造型小巧美观 支持PoE供电功效 支持Micro SD/SDHC/SDXC卡(128G)当地存放 可选配高效红外灯,使用寿命长,照射距离可达10米 内置麦克风,支持音频输出,可支持双向音频(-S) 可支持Wi-Fi功效(-W) ICR红外滤片式自动切换,实现真正日夜监控 支持3D数字降噪,支持120dB超宽动态 支持三码流,支持手机监控 支持走廊模式,背光赔偿,自动电子快门功效,适应不一样监控环境 支持智能报警 含有三轴调整功效,方便工程安装 符合IP66级防尘防水设计,可靠性高 防暴:IK08 功效齐全:心跳,镜像,一键恢复等 支持GB28181，E家，萤石云平台摄像机传感器类型1/2.7ProgressiveScanCMOS最小照度0.01Lux(F1.2,AGCON),0LuxwithIR快门1/3秒至1/100,000秒镜头4mm,水平视场角:90(2.8mm,6mm,8mm可选)镜头接口类型M12调整角度水平-3030,垂直080,旋转0360日夜转换模式ICR红外滤片式宽动态范围120dB数字降噪3D数字降噪压缩标准视频压缩标准H.265/H.264/MJPEGH.265编码类型MainProfile压缩输出码率32Kbps8Mbps音频压缩标准G.711/G.722.1/G.726/MP2L2/AAC音频压缩码率64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-128Kbps(MP2L2)/16-64Kbps(AAC)图像最大图像尺寸19201080帧率50Hz:25fps(19201080,1280960,1280720)图像设置走廊模式,饱和度,亮度,对比度,锐度经过用户端或浏览器可调背光赔偿支持,可选择区域感爱好区域ROI支持三码流分别设置1个固定区域网络功效智能功效越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测,音频异常侦测物品遗留侦测,物品拾取侦测,非法停车侦测,人员聚集侦测,逆行侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测移动侦测,动态分析,遮挡报警,网线断,IP地址冲突,存放器满,存放器错存放功效支持MicroSD/SDHC/SDXC卡(128G)断网当地存放,NAS(NFS,SMB/CIFS均支持)接口协议ONVIF,PSIA,CGI,ISAPI,GB28181支持协议TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour通用功效防闪烁,三码流,心跳,镜像,密码保护,视频遮盖,水印接口通讯接口1个RJ4510M/100M以太网自适应口Wi-Fi 性能指标无线标准IEEE802.11b,802.11g,802.11nDraft频率范围2.4GHz2.4835GHz信道带宽支持20/40MHz安全64/128-bitWEP,WPA/WPA2,WPA-PSK/WPA2-PSK,WPS传输速率11b:11Mbps11g:54Mbps11n:上限150Mbps传输距离50米（无遮挡无干扰,因环境而异）通常规范工作温度和湿度-3060,湿度小于95%(无凝结)电源供给DC12V25%/PoE(802.3af)功耗5WMAX防暴等级IK08防护等级IP66红外照射距离10米尺寸（mm）99.396.752.8重量400g备注四、无线传输系统产品特点和优势1、无线传输传输系统采取工业级设计，满足多种恶劣环境下应用。2、全部传输设备均采取美国摩托罗拉数字锁相环芯片及信号处理系统，频率稳定性高，抗干扰性及兼容性强，因为设备达成工业级标准，可实现多路无线设备同时工作，互不干扰。3、本系统设计使用寿命8，工作温度范围-40-+55，适合温度较低北方地域使用。4、本系统采取现在优异技术，实现低功率远距离传输，大大提升设备使用效率，提升稳定性及抗干扰性。5、无线传输和有线传输对比有线电缆传输无线传输传输布线电梯是活动设备、布线需要依据电梯配套线缆安装，轻易出现图像干扰、电梯厂家设计电缆时没有设计监控电缆，强行把监控电缆帮到传输电缆是轻易出现监控电缆断裂。 完全不需要布线。扩展性较弱。因为部分原因，原有布线所预留端口不够用，增加新用户就会碰到重新部署线缆繁琐、施工周期长等麻烦较强。只需要增加发射器和接收器及前端设备就完成。衰减因为部分原因，原有电缆出现衰减现象而无法更换或难以更换电缆，新布线或更换工作烦琐、需大量人力物力。全无衰减，但如设备有老化现象，只需更换老化部分设备而无需全套更换。移动性很低，如要移动需再铺设电缆，费事费力，工作烦琐。很高，在部分特殊情况下，前端设备只需在某一范围内移动。五、培训及售后服务1.用户培训对受训人员要求提议对部分关键系统或部位应有两人或两人以上负责。培训目标使业主能对整个系统全方面了解，熟悉日常维护工作，有能力处理通常性问题，并消除系统因使用或操作不妥而引发故障，降低突发故障发生。培训内容培训内容可分为面向操作人员和面向管理人员两类。前者重视实际操作，后者偏重系统整体结构、功效和管理等。面向操作人员培训内容关键包含： 各子系统理论基础原理结构； 关键设备、器件作用安装位置； 维护规程及简单故障判定排除。面向管理人员培训内容关键包含： 系统总体结构及各子系统相互间关系； 系统关键参数设定和修改； 完工图查阅；培训过程组织管理 制订各子系统培训内容和计划； 对培训内容和计划进行审查、确定； 依据业主要求，在实施过程中进行必需调整。 2.工程售后服务方案作为工程承包单位，我企业将严格遵照协议要求，向业主提供系统最终验收合格之日起十二个月保修期内责任和义务。在保修期以后，考虑到设备维护连续性，提议业主和我企业签署维护协议，以确保该系统正常运行所必需技术支持和管理支持。保修期内或保修期后服务项目将包含： 服务响应服务响应时间为二十四小时，我企业提供热线服务，在接到报修电话后48小时内到现场提供服务，通常线路故障在12小时内排除。 保修期限系统保修期为12个月； 定时维护保养我企业将依据系统特点及经验提出提议和业主协商，对部份关键设备进行定时上门维护保养。 现场排除故障或技术指导应业关键求，我企业负责派遣专业工程技术人员立即前往现场处理用户多种问题。保修期结束后，实施终生维修服务，设备如有损坏，将收取更换零配件成本和少许人工费。假如业主系统操作人员有所变动，我企业负责进行培训。我企业将优先确保用户备件供给，并可负责为用户安装更换。紧急异常情况立即处理经验表明，任何实际系统，在运行过程全部难免出现一些紧急异常情况，我企业含有处理这类突发事件能力，建立紧急异常情况处理保障体系。 在工程项目保修期负责条款和保修期后维护协议中对这类紧急异常情况处理作出明确要求。 建立并保留完整系统文档我企业在系统调试交接时，将提供完整完工图纸，软、硬件文档，操作、维护手册，设备清单等，并帮助业主建立系统运行、管理和维护文档，方便在发生故障时能立即提供资料，快速找到并排除故障，将损失减至最小。
