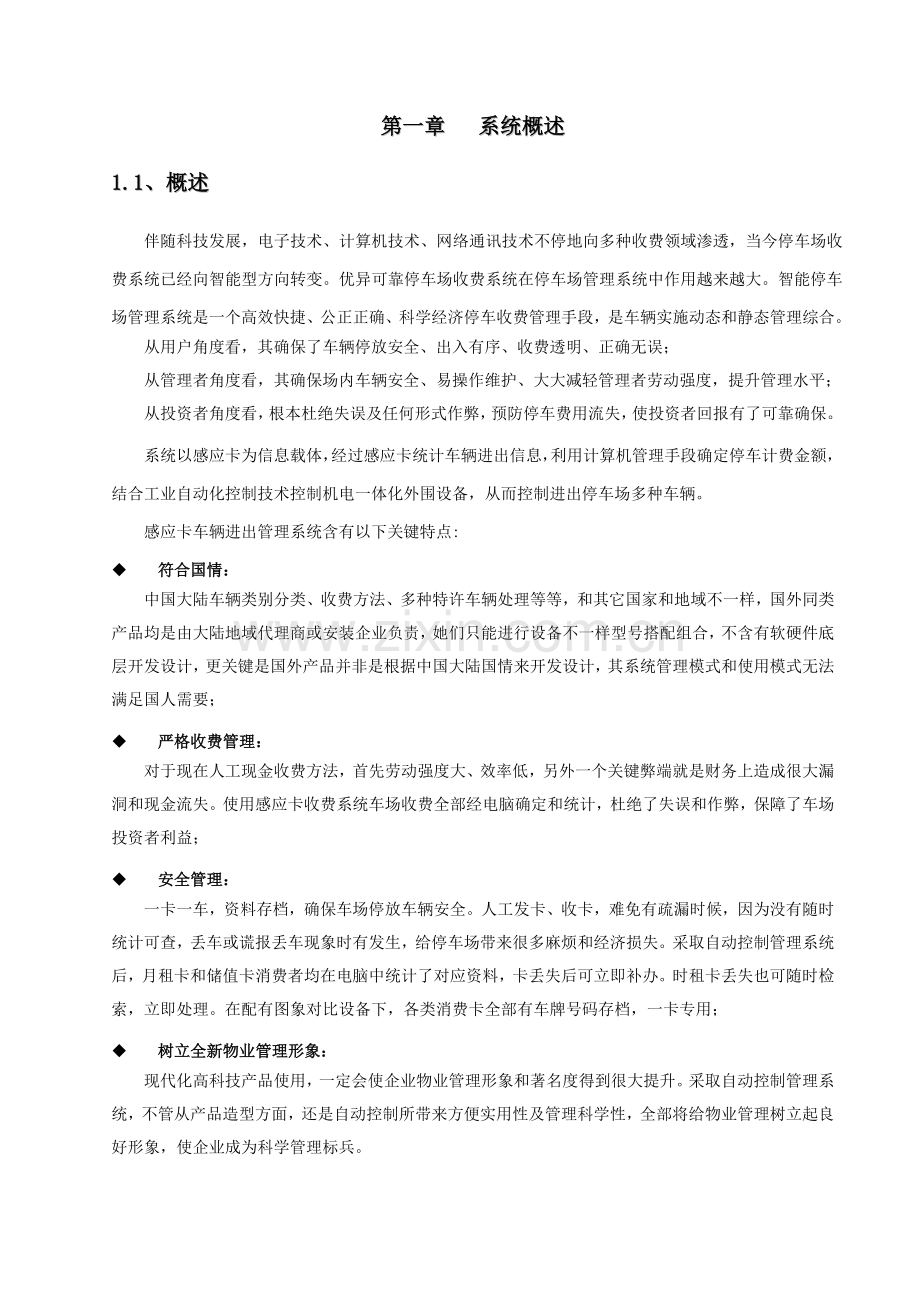

Bosk深圳停车场管理系统深圳市博思凯电子400-616-7228第一章 系统概述1.1、概述伴随科技发展，电子技术、计算机技术、网络通讯技术不停地向多种收费领域渗透，当今停车场收费系统已经向智能型方向转变。优异可靠停车场收费系统在停车场管理系统中作用越来越大。智能停车场管理系统是一个高效快捷、公正正确、科学经济停车收费管理手段，是车辆实施动态和静态管理综合。从用户角度看，其确保了车辆停放安全、出入有序、收费透明、正确无误；从管理者角度看，其确保场内车辆安全、易操作维护、大大减轻管理者劳动强度，提升管理水平；从投资者角度看，根本杜绝失误及任何形式作弊，预防停车费用流失，使投资者回报有了可靠确保。系统以感应卡为信息载体，经过感应卡统计车辆进出信息，利用计算机管理手段确定停车计费金额，结合工业自动化控制技术控制机电一体化外围设备，从而控制进出停车场多种车辆。 感应卡车辆进出管理系统含有以下关键特点:u 符合国情：中国大陆车辆类别分类、收费方法、多种特许车辆处理等等，和其它国家和地域不一样，国外同类产品均是由大陆地域代理商或安装企业负责，她们只能进行设备不一样型号搭配组合，不含有软硬件底层开发设计，更关键是国外产品并非是根据中国大陆国情来开发设计，其系统管理模式和使用模式无法满足国人需要；u 严格收费管理：对于现在人工现金收费方法，首先劳动强度大、效率低，另外一个关键弊端就是财务上造成很大漏洞和现金流失。使用感应卡收费系统车场收费全部经电脑确定和统计，杜绝了失误和作弊，保障了车场投资者利益；u 安全管理：一卡一车，资料存档，确保车场停放车辆安全。人工发卡、收卡，难免有疏漏时候，因为没有随时统计可查，丢车或谎报丢车现象时有发生，给停车场带来很多麻烦和经济损失。采取自动控制管理系统后，月租卡和储值卡消费者均在电脑中统计了对应资料，卡丢失后可立即补办。时租卡丢失也可随时检索，立即处理。在配有图象对比设备下，各类消费卡全部有车牌号码存档，一卡专用；u 树立全新物业管理形象：现代化高科技产品使用，一定会使企业物业管理形象和著名度得到很大提升。采取自动控制管理系统，不管从产品造型方面，还是自动控制所带来方便实用性及管理科学性，全部将给物业管理树立起良好形象，使企业成为科学管理标兵。1.2、项目背景u 杜绝未经授权车辆私自进入车场，并对进入本车场车辆给予分类收费管理。u 杜绝私自收费漏洞，避免人情车出入，堵住资金流失，财务漏洞。u 确保停车场内车辆出入安全，严防场内车辆丢失。u 处理车流高峰期人工填单、计费造成出入车辆不顺畅。u 降低人力投入，能够愈加好服务车主。u 随时查询场内停车车辆情况，方便管理。u 快速核实，制作报表，提升正确率和统计效率。1.3、车场应用场所核实应用场所生活小区商务场所政府机关、企机关车位总数 固定用户数约为： 位； 临时用户数约： 位固定用户卡IC卡 ID卡（80mm） 短距离ID卡（1m） 远距离ID卡（2m）临时用户卡IC卡 ID卡（80mm） 短距离ID卡（1m） 车道宽度入口路宽： 米出口路宽： 米共道路宽： 米车场分部模式 安全岛出入口同道入出口分开入出车辆限高是【入口高为： m； 出口高为： m】注：影响道闸选择 否停车场收费模式出口收费 中央收费 出口中央收费 不收费图像对比需要 不需要 车牌自动识别需要 不需要是否组成一卡通是【门禁 考勤 消费 巡更 其它】 否系统未来是否扩展是 否 推荐车场豪华车场 标准车场 简易车场1.4、设计标准和遵照规范1.4.1、总体设计目标及标准1.4.1.1、总体设计目标1) 标准化：设计及其实施根据国家和地方相关标准进行。选择系统设备、产品和软件尽可能符合工业标准或主流；2) 优异性：工程整体方案将确保含有显著优异特征。考虑到电子、信息技术快速发展，本设计在技术上将适度超前，所采取设备，产品和软件不仅成熟而且能代表当今世界技术水平。3) 合理性和经济性：在确保优异性，满足用户需求同时，以提升工作效率，节省人力和多种资源为目标进行工程设计，充足考虑系统实用性，争取取得最大投资回报率；4) 结构化和可扩充性：系统总体结构将是结构化和模块化，含有很好兼容性和可扩充性；1.4.1.2、总体设计标准1) 安全性标准：u 本系统所包含应符合2.2节中总体设计标准和依据；u 系统充足考虑车场经营者和使用者利益安全性。2) 稳定可靠标准：u 系统必需经过企业中试部门严格中试经过后才能许可上市销售.u 停车场管理系统通常情况下二十四小时不间断地工作，系统稳定性尤为关键。3) 实用性标准：u 系统设计时应以市场实际需要为主，结合系统优异性,增加实用性需求，追求经济适用，避免华而不实。u 系统应交互性好，操作简单易学，只要有部分电脑操作基础人员只需经过简单培训即可操作使用。4) 易维护性标准：u 系统中各设备必需经过中试验证，对设备性能、功效、工艺等方面严格要求，使系统整体水平提升，故障率降到最低。u 系统各设备维护方便，并有日常维护及故障排除方法说明，出现故障时只要简单工具即可维护。系统一旦出现忽然问题时，数据能自动保留，预防丢失，并能快速恢复。5) 系统易拓展性标准：u 系统能够将不一样厂商设备产品综合在一个系统中使用，又可在以后得以方便地扩充，并扩展其它系统厂商设备产品；1.4.2、 设计遵照规范u 智能建筑设计标准(DBJ08-47-95)u 商用建筑线缆标准(EIA/TIA-569)u 民用建筑电气设计规范（JGJ/T16-92）u 工业电视系统工程设计规范（GBJ115-87）u 电气装置安装工程施工及验收规范（GBJ23-90，92）u 民用闭路监视系统工程技术规范（GB50198-94）u 安全防范工程程序和要求（GA/T75-94）u 建设部城镇建设行业标准建设行业IC卡应用管理技术要求草案第二章 系统设计方案总则2.1、系统功效概述一个现代化停车场应含有以下具体特点:l 使用方便快捷；l 系统灵敏可靠；l 设备安全耐用。使用全新概念停车场智能管理系统该停车场项目将充足表现这多个特点。2.2、系统六大综合优势1) 优势一：读卡距离更远更稳定、响应速度愈加快,IC读头即插即用u 读卡距离太近(有需贴面板读卡)，且快速刷卡轻易读不到卡或出现假死机现象。u 自制嵌入IC读写模块(业内多为接口分体设计)，读卡稳定距离9cm，最远可达12cm。u 可接入远距离读头，即插即用。2）、优势二：数据多重保护及验证、冗余处理，100不丢失u 数据是否完整、正确是停车场关键指标之一。数据统计就是资金，是核实帐目标有力凭证。u 掉电处理及芯片选择和程序优化、冗余处理、自恢复校验等多重方法，确保了数据正确、完整。u 该项性能指标已顺利经过大量车场使用现场验证，所以我们有信心说100不掉数据。3）优势三：无卡延期、月卡到期转临时卡、月卡到期预警提醒，管理愈加人性化u 该项功效关键表现人性化设计，避免因系统功效不完善而造成无须要解释性纠纷产生。u 该项功效可按需设定，只需拨拔码开关，即拔即用。这是业内大多数车场系统不含有功效。4）优势四：出卡互锁，预出预读卡，即按即取即开闸，有效避免临时卡遗失u 出卡机出无效卡、出卡未取卡、取卡又刷卡是丢临时卡关键原因。丢卡就是丢钱。u 一车一卡，面板读卡和按钮取卡互锁。卡机预出卡至卡机天线下方，并监测卡卡片，无效回收。u 即按即取即开闸，超时未取回收卡，预防丢卡。处理了业内大多数车场没有处理好丢卡问题。u 系统自动检测并显示卡箱中卡量和回收卡量，方便管理员立即补充卡片和处理回收卡片。5）优势五：掉电160小时,系统上电即可正常运行u 系统瞬间掉电或长时间掉电，是丢失数据或数据不准关键原因之一。u 本系统断电一周，设置不会改变，收费标准保留完好，时间正常走动。上电即可正常运行。u 设备从出货到现场安装完成在一周时间内可上电即运行。6）优势六：支持出入口动态监控、录入固定车辆及车主照片，方便判定，谨防丢车u 含有四画面或六画面监控界面，一台电脑可同时管理两进两出，并动态监控各出入口情况。u 可录入固定车辆图片及对应车主照片，方便管理，谨防丢车。7）优势七：可自由设定多种卡类开闸模式、临时卡批量发卡，操作愈加快捷u 可对月卡、无偿卡、储值卡、临时卡分别设定出入开闸模式，方便车辆出入，提升入出速度。u 支持批量发行卡片，避免一张张卡反复操作发行，费时、繁琐、且轻易犯错现象。2.4、系统硬件功效特点1) 识别系统：采取智能非接触式IC卡作为车辆入出凭证。2) 语音提醒功效：出入口均设有语音自动提醒。入口提醒欢迎信息，出口提醒临时车辆收费金额及欢送礼貌用语。3) 汉字显示器：滚动显示系统信息、用户读卡信息，并可人工加载40个汉字公告信息。4) 自动计车辆入出数量、自动计费、费用显示和统计分析，收费情况可随时查阅。5) 在线运行及脱机运行均可。并可使用中央收费及出口收费两种模式。6) 多个出入口收费管理系统联网功效；7) 出入口票箱功效：用于各类外部设备摆放。全部票箱均含有防水、防锈功效，并作豪华烤漆，适合室外多种恶劣环境下全天候使用。8) 能够独立控制道闸，可用遥控器控制道闸和手动开关栏杆；9) 车辆防砸功效及车辆过杆自动落闸功效；2.5、系统管理软件基础功效1) 管理人员可在管理中心随时查询现时停车场内停车情况；任意时刻出入场统计并可查看相关图像；2) 可按用户自定义查询方案查询（万能查询），用户自定义查询方案可保留、编辑；3) 软件可控制开、关、停闸，而且能实时检测道闸开停关状态,和出卡机满卡、无卡、少卡、卡机犯错等状态。4) 各类型卡在满位后是否许可继续读卡、有没有地感读卡、道闸关到位读卡、读卡开闸延时开闸时间可调、定点收费后超时出场时间可调、出卡机超时未取卡自动吞卡时间可调、出卡机收卡超出收卡量卡量可调等全部是经过电脑设置来处理5) 含有满位提醒和不读卡功效。6) 月卡用户可实现远程延期方法。 7) 每班操作、收费报表和统计报表及车辆流量分析图表；8) 图像对比功效：系统含有图像对比功效，自动抓拍出入口车辆图像存档，防盗车。9) 停车场管理软件采取SQL数据库，系统性能得到大幅度提升，尤其在存放大量数据情况下，系统性能不会有显著改变。10) 车辆出入图片资料统一在数据库存放。11) 统计分析功效强大，能够随时查询分析以往历史资料。12) 全部数据全部有双层备份机制，数据库可在不用影响操作情况下进行备份。13) 停车场系统收费和刷卡统计数据含有不可修改性，确保数据起源唯一性。14) 系统管理员可增加不一样操作员，针对不一样操作职责进行不一样权限设置进行分级管理。第三章 系统标准处理方案3.1、系统组成根据贵方要求，在管理区内安装三套停车场管理系统，累计三进三出，出口收费模式。各套管理系统组成局域网进行管理。3.2、系统构建实际效果图3.2.1、出入口部署图（安全岛模式）说明：1) 收费岗亭内关键由管理电脑、临时卡计费器、收费显示器、操作台、道闸控制按钮等组成；2) 岗亭管理电脑除负责和出入口票箱读卡器、发卡器通信外，还可负责向票据打印机己收费显示器发出对应控制信号，同时完成车场数据采集下载、处理用户卡、查询打印报表、统计分析、系统维护和月卡发行等功效。3.2.2、入场步骤图及描述 1）月卡（或其它固定卡）、储值卡持有者入场车主将车驶至读卡机前，将卡在读卡机感应区域一掠，卡机立即感应并发出“嘀”一声；如读卡有效，道闸自动升起（也可设为操作员确定开闸），同时岗亭管理电脑自动查对、统计，并显示车牌，显示器显示欢迎入场或卡上剩下金额，并语音提醒；读卡有误显示器亦会显示原因，如：“金额不足”、“此卡过期”等，道闸不会开启；车主开车入场后道闸自动关闭。2） 临时泊车者入场车主将车驶至读卡机前，车主按出卡机取卡按钮钮取临时卡，也可操作员人工发卡）；车主取卡同时系统读卡完成，并发出“嘀”一声。同时显示器显示礼貌语言，并同时发提醒语音；车主将卡取至手中后，道闸自动开启，车主开车入场，进场后道闸自动关闭。【注】：如场内车位已满，显示器提醒“车位已满”，车主不能取卡和读卡，但操作员可电脑发卡。3.2.3、出场工作步骤图及描述1）月卡（或其它固定卡）、储值卡持有者出场车主将驶车出场至读卡机旁,将卡在读卡机感应区一掠，系统感应到卡并发出“嘀”一声；如读卡有效，电脑自动统计、扣费，并在电脑上显示入出场车辆图片和车牌号，供值班人员识别，确保“一卡一车”，防丢车。同时显示器显示“一路顺风”或此次收费金额及卡中剩下金额，并进行语音提醒；如读卡无效，会显示无效原因，并进行语音提醒；道闸自动升起（也可设定为电脑确定后开闸），车主开车离场，出场后道闸自动关闭。2）临时泊车者出场车主需先持卡在中央收费处缴费，将卡交给值班员；值班员将卡在临时卡计费器感应区晃动,收费电脑依据收费程序自动计费；计费结果自动显示在电脑显示器；车主付款，值班人员确定无误后，按电脑确定键，电脑自动统计收款金额；车主交完费后需要在要求时间内出场，出场时需将卡插入吞卡机或交给保安，假如读卡是在要求时间内，道闸自动开启，车辆出场，出场后道闸自动关闭。如临时卡没有缴费或超时未出场，吞卡机不收卡，并提醒车主重新缴费。【注】：如未配置临时卡计费器，车主可直接在出口读卡机上读卡，显示器会显示此次收费金额并伴有语音提醒，同时管理电脑也会显示收费金额及此卡相关资料，方便收费。第四章 停车场管理系统软件介绍依据市场使用过程中反馈意见综合分析，我企业停车场系统管理软件由两大部分组成，停车场管理中心软件和停车场监控中心管理软件。这是我企业管理软件最大特色之一，有针对性处理以前管理软件存在不足之处，分别提供给管理员和保安不一样操作平台，各自实施职责内工作任务，不在像以前两部分软件融合在一个管理平台，而误导人为操作不妥造成系统故障。以下对本管理软件做部分功效模块做简单介绍，方便您对本软件有个粗略了解。4.1、主界面介绍1) 友好用户界面，遵照OFFICE办公管理软件风格，易于操作。2) 提供右键快捷选项功效3) 关键功效模块分管理操作、卡片管理、机号设置、输出报表、车场门禁及窗口排列等六个管理功效模块组成。博思凯电子监控界面6画面4.2、岗亭监控中心管理界面介绍1) 监控界面关键由车辆图像对比、车辆信息、场内车辆信息、操作员信息、车场监控状态和其它设置（证件抓拍、场内车辆查询、异常放行）等功效模块。2) 监控界面努力争取简练，表现管理时常见信息，降低不常见信息影响视觉，造成视觉疲惫。3) 提供四画面或六画面管理车场出入口，可一台电脑管理两进两出停车场车辆出入图像对比。4) 车辆入出时系统会自动调出数据库中相关信息显示在监控界面上，方便校对、核实、查询。5) 提供固定用户车辆照片及车主人头像照片，大大提升车辆出场安全性。4.3、卡片发行管理界面1) 管理员能够经过卡片检测和发行卡片。2) 信息包含卡片信息卡编号、卡号、卡类型（是月卡、还是临时卡、无偿卡、储值卡）、车主信息（人员姓名、车牌号）、使用期限（开始时间和到期时间、发行日期）、金额情况（卡片金额、押金）。3) 在备注中留有管理填写备忘录内容，小小纪事方便以后查询。4) 显示人员车辆图片和人员头像图片。4.4、车场关键设置介绍车场中关键设置停车场配置、卡类信息处理、视频设置、车位数量、卡机等。图4.5、显示器设置本窗口能够向控制机加载和读取时间，加载收费标准到出口车道、加载内容到LED显示器，最多可输入显示40个汉字或80个字符。控制机栏中能够清除出入车道统计及黑名单等功效。第五章 硬件设备介绍5.1、出入口控制机机箱停车场控制机机箱采取2.0厚钢板加工成型，表面采取汽车烤漆，经久耐用，不褪色。BSK-1015.2、道闸智能道闸系列产品集中国外同类产品众多优点，全自动跟踪平衡机构使任意位置静态力矩为零，从而最大程度地减小驱动功率和延长机体寿命。精密四连杆机构使闸杆缓启渐停、无冲击、动作快速平稳，限定闸杆只在90度范围内运行，是新一代稳定、可靠、安全智能电动路闸。含有手控、遥控、防砸车自动落闸、停电自动解锁、计算机远程控制等功效，已广泛应用车辆出入多种道口，是停车场管理系统中关键实施设备。箱体采取防水结构及抗老化室外型喷塑处理，坚固耐用，永不褪色。关键技术参数：1) 工作电源：AC220V10V ，50HZ；2) 功 率：150W； 3) 工作温度：-20+85；4) 工作湿度：95,无凝露； 5) 闸杆长度：3至6米可选；6) 升降时间：1.5至6秒可选；7) 闸杆形状：直杆、栅栏杆（最长4米）、折叠杆可选；8) 防砸车装置：压力电波可选；BSK3105.3蓝牙读卡器功效特征1. 提供数据传输和控制接口，可配选RS232C接口、LAN接口、键盘接口、Weigand接口2. 实现射频和红外线相接合独特通讯方法3. 天线接口采取总线方法，支持多天线系统并联，接口有效传输距离为 25 米4. 天线系统由功放系统，射频收发和红外发射组成5. 光激励蓝牙电子标签采取加密信道、总线时隙、逻辑加密及专用协议技术，及专用密码存放器，含有最高安全等级6. 光激励蓝牙电子标签内设电子钱包，可进行多达十种付费操作。具高度安全性，可直接储值、在线实时消费或作为实时操作参考，预防透支7. 蓝牙电子标签数据存放采取独有双存放结构，相当于二个电子标签8. 激励蓝牙电子标签定位距离为15米 ，读写最大距离为 200 米9. 激励蓝牙电子标签含有 1k 位唯一编码为识别码，不可改写，不可复制10. 光激励蓝牙电子标签读写速度达100kbit/秒，不受车速限制11. 含有及强抗干扰性及数据可靠性12. 光激励蓝牙电子标签内置3.6v高能锂亚电池，可连续使用5年，更换电池后，远距离光激励蓝牙电子标签可继续使用。远距离光激励蓝牙电子标签技术参数1. 传输距离： 0 20 米2. 密码： 6位3. 固定信息存放器： 1Kbit4. 随机信息存放器： 1Kbit5. 密码存放器： 1Kbit6. 电池： 23A 12V 柱型电池7. 电池使用寿命： 5 万次或 5 年8. 工作方法：可实时读写（带双位校验）9. 读写速度：大于100Kbit/s10. 外形材料：硬塑料
