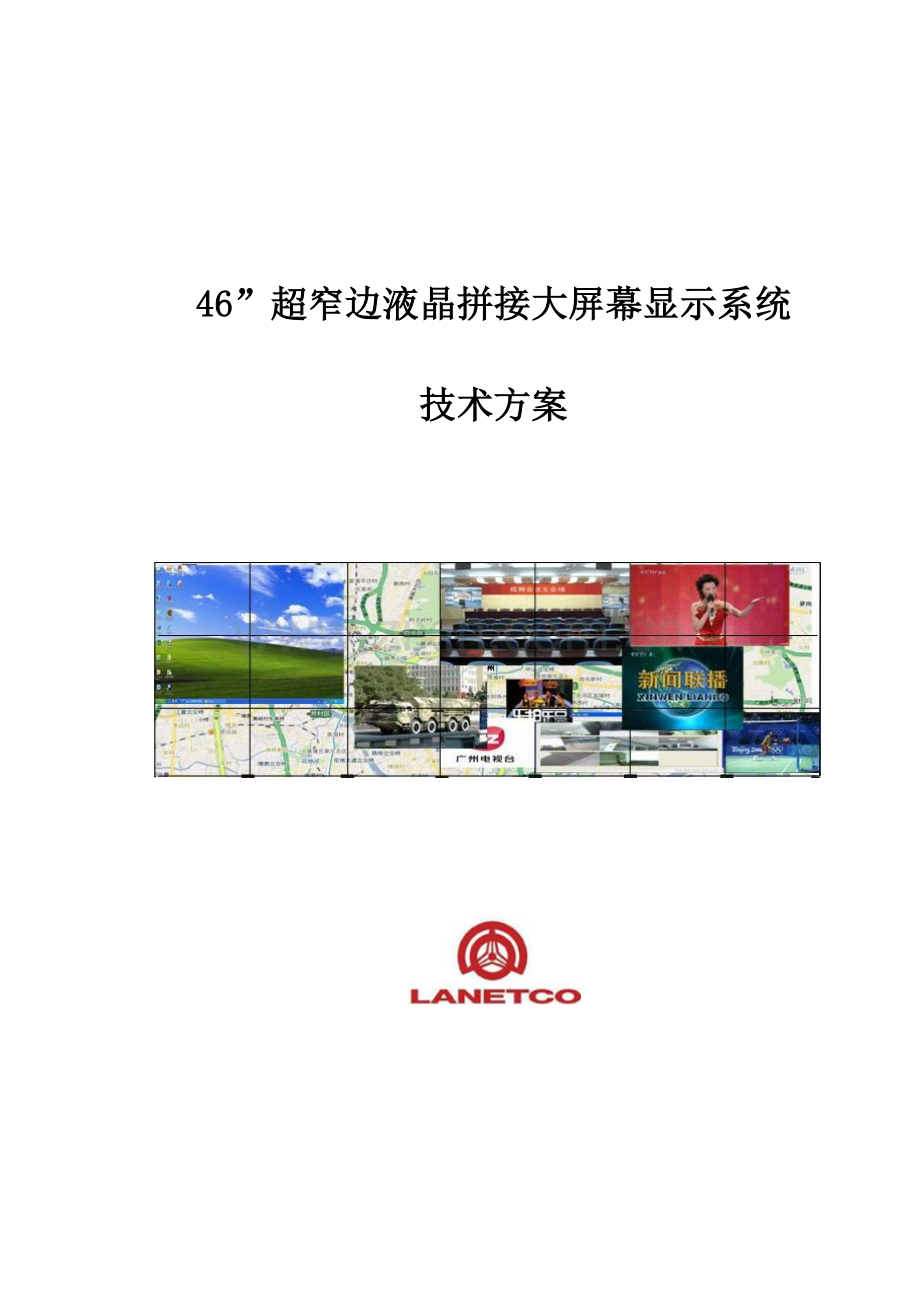

46”超窄边液晶拼接大屏幕显示系统技术方案目录第一章 前言3第二章 公司概况4第三章 方案设计43.1设计根据43.2设计原则53.3 系统规格73.4 创新前维护设计83.5系统功能103.5.1 LCD拼接墙显示功能10第四章 重要产品简介124.1屏幕构造子系统：124.2 LT-M IP流媒体图像拼接控制器15第五章 液晶拼接墙控制软件简介20第六章 系统环境设计及规定256.1安装规定256.2操作控制台（室）装修及设备位置规定256.3光线规定256.4走线及线槽规定256.5空调规定266.6供电电源266.7系统环境26第七章 售后服务27第八章 某些工程案例28第一章 前言随着计算机技术、信息技术飞速发展，人类已进入信息时代，以计算机为核心结合视频，音频和通信等领域多媒体技术得到了蓬勃发展，信息可视性越来越受到人们普遍欢迎和关注。液晶拼接显示墙，是当今最实用、最可靠、最经济大屏幕终端显示设备。它浮现，解决了老式各种显示墙耗材、灼伤、维护困难等缺陷，为以便、全面、实时地显示各系统视频信息，特别是远程实时指挥、调度、监控、教学等长期半固定画面显示工程应用提供了最佳大屏幕显示系统。本方案提供液晶拼接大屏幕显示系统是依照顾客需求专门设计。它将国际最卓越液晶高清晰度数码显示技术、液晶窄缝拼接技术、多屏图像解决技术、信号切换技术、网络技术等应用综合为一体，形成一种拥有高清晰度、高稳定性、高智能化控制、操作办法先进大屏幕投影显示系统。通过这套液晶大屏幕显示系统可以实现对生产、调度系记录算机图像和视频图像信息综合显示，形成一套功能完善、技术先进信息显示管理控制系统，满足生产、调度监控各种需要，并完全取代既有模仿屏，为监控、管理提供一种交互式灵活系统，以适应不断发展会议、生产、调度工作。以便及时做出判断和解决，实现实时监控和集中控制目。因而，咱们推荐使用当前国际领先LANETCO公司生产LT-46P07液晶窄边拼接显示墙。LANETCO液晶拼接大屏幕显示系统已经在国内许多重要行业大屏幕显示应用系统中使用，并得到业界及顾客一致好评！第二章 公司概况LANETCO致力成为信息显示技术领域全球领导者，拥有超过控制室显示应用经验，在世界各地为众多客户提供在显示和操作控制广泛服务。早在1999年，Lanetco品牌DLP背投单元机芯就已在中华人民共和国销售。LANETCO外部解决器推出专用于IP流视频解决。分布式视频管理模块及软件可以嵌入式用于DLP箱体，液晶显示墙，投影墙等。为更好服务于亚太客户，日本lanetco株式会社于在日本大阪成立，重要涉及投影显示、液晶拼接、互动触摸及图像解决等前沿显示领域，其高亮度工程投影机、液晶拼接单元、IP流图像解决器等产品广泛应用于公安、部队、机场、交通、电力、水利、消防、煤炭等众多行业客户。第三章 方案设计3.1设计根据民用建筑电气设计规范JGJ/T15-92高层民用建筑设计防火规范GB50045-95智能建筑设计规范GB50045-95工业公司通讯设计规范GBJ42-81工业公司通信接地设计规范GBJ115-87厅堂扩声系统声学特性指标GYJ25-85厅堂扩声特性测量法GB/T4959-1995客观评价厅堂语言可懂度RASTI法GB/T14475-93歌舞厅扩声系统声学特性指标与测量办法WH0301-933.2设计原则大屏幕显示系统也许是其她子系统产生信息终端表达设备，一种好大屏幕显示系统不但是管理控制中心当代化形象设备，更重要是在其她子系统支持下，成为寻常工作中不可或缺重要构成某些。在当今种类繁多显示技术中，平板显示无疑是当前硬件方面最重大一种世代交替技术。显示设备由于是长时间直接面对人部件，因此与人关系更加密切，特别是不能影响到人健康。因此设计一种符合环保健康规定平板显示幕墙成为咱们目的，而环保健康液晶显示技术无疑是咱们首选。固然，光环保健康还局限性够，咱们从系统可用性、先进性、可靠性和经济性出发，设计液晶拼接幕墙显示系统，达到既环保健康又经济实用效果。系统可用性依照客户对大屏幕显示系统提出系统规模和应用规定，咱们将在系统中选取适当产品，满足对大屏幕显示系统应用需求。咱们将依照客户对输入信号规定，选取不同视频解决系统，实现VGA、复合视频等信号输入，满足不同使用场合，不同信号输入需求。运用LCD 内置图像解决系统，跟外部矩阵配合各种信号进行切换，可以选取任一路信号在大屏幕上整屏显示或以LCD 屏为单位跨屏显示；用外置图像解决器，连接既有网络，可完毕计算机网络信号、非网络信号和各种视频信号在LCD幕墙上任意漫游、缩放、叠加等功能。系统先进性采用系统构造应当是先进、开放体系构造，整个系统能体现当今音、视频多媒体技术发展水平，具备前瞻性和完整性。在平板显示领域，液晶具备绝对优势。并从以往小尺寸向大尺寸发展，全面领先其他平面显示技术。LANETCO公司所采用是当今世界上最新技术工业液晶显示屏，所显示高速动态画面流畅、自然。LANETCO公司将液晶高清晰度数码显示技术、液晶窄缝拼接技术、多屏图像解决技术、信号切换技术、网络技术等应用综合为一体，形成一种拥有高清晰度、高稳定性、高智能化控制、操作办法先进大屏幕显示系统。而在整个液晶拼接市场中，液晶显示单元技术日趋成熟，而在信号解决这方面却雷同陈旧，难有实际突破。顾客在各厂家琳琅满目产品中，无法做出较好选取。技术创新，始终LANETCO电子科技经营理念，面对这样市场状况，LANETCO从主件和辅件上都下大力度进行研发创新：在主件上，面对着液晶面板同质化，LANETCO把创新重点放在了图像解决和传播上面，从而研发出来IP流媒体图像解决器、数字混合矩阵等设备。而在辅件上，LANETCO也研发出独有液压前维护安装支架，使整个系统在前期安装调试，后期维护上，都更以便快捷。系统可靠性整个系统可以按照需求全天24小时、一年365天全天持续工作，因此整个大屏幕显示系统必要具备高可靠性、高稳定性等特点，以保证系统常年持续正常运营。影响系统可靠性重要涉及温控、构造、干扰、以及系统自身使用寿命等。系统发热量大，将大大减少系统器件使用寿命，而如果设备很重，则不利于安装和使机构不堪重负。此外，系统抗干扰能力也直接影响系统可靠性。 LANETCO公司液晶拼接大屏幕选用高可靠性液晶屏，46重量仅有28.7KG，功耗200W，如此低能耗，使其发热量非常小。定制工程机液晶面板具备特殊散热构造、减少静止画面残影发生、特殊构造防尘设计和新背光系统。液晶独特显示原理、全数字化驱动系统，以及运用工程流体力学设计空气涡流散热办法，保证大屏幕高可靠性和稳定性。由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接幕墙可靠性极高，普通可正常工作6万小时以上。系统经济性 合理性能价格比是系统设计中应当考虑重要内容。因而，所选用设备在兼顾良好性能基本上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运营成本。当前市面上也有等离子（PDP）拼接大屏幕，但其价格较高，42寸单屏价格高达十多万，并且由于存在等离子灼伤问题，也不适当在某些显示静态图像（安防、道路交通、港口码头等）场合使用，总体性价比低。而DLP电视墙虽然价格比较低，但每块屏一年光灯泡更换费用就高达几千块，一种大屏幕加起少则几万，多则十几万，几年下来，其费用惊人。 液晶拼接大屏幕，以其优秀性能，合理价格在国内外受到了广泛欢迎。其高达6万小时以上使用寿命，质量稳定，维护费用低，是明智不二选取。 3.3 系统规格依照设计规定，本方案LANETCO液晶拼接大屏幕显示系统由4台46寸LCD显示单元拼接以22方式拼接成横向2排，纵向2列，规格如下： 序号项目规格配备146寸LCD显示单元LT-46P072拼接规模2（行）2（列）共计：4台3单元尺寸1025mm(宽)580 mm(高)99mm(厚)4全屏尺寸2050mm(宽)1160 mm(高)99mm(厚)依照现场状况，整体安装尺寸设计如下：3.4 创新前维护设计精益求精，始终LANETCO产品所追求目的。在面对当前市场上花样繁多各种安装架子，LANETCO研发出具备专利技术液压前维护安装支架。n 模块化专利设计： 模块化安装，以屏为单位，更便于运送和安装，大大减少安装时间和费用。单元显示屏相应一种模块化液压支架单元，可以从前方直接安装、拆卸单元显示屏体，并可以从前方调节单显示屏各个位置移动。积木式堆叠安装，安装完毕后，无任何金属钩针、无螺丝钉、无钢针等影响美观辅助材料。以屏为单位进行安装或拆卸，安装完毕后具备良好散热通风构造n 完全靠墙安装设计： 可以完全靠墙安装，不需要在屏与墙体之间留维修同道，使整个大屏离墙只需20cm左右，大大节约现场空间和美化外观。屏与墙体之间几乎不用留空间n 极便利维护： 完全前维护设计，无需后维护空间，更以便维护人员，提高维护效率。每个屏都可以独立拆卸，维护更有针对性，效率更高。进口液压杆技术，更稳定，多次操作后仍能保持良好精准度。3.5系统功能3.5.1 LCD拼接墙显示功能 依照当今技术发展，当前大屏幕显示系统基本采用多媒体投影机、等离子显示屏和LCD液晶屏等设备向观众进行信息显示。在本设计方案中咱们依照顾客实际使用需要和场地状况，咱们采用液晶显示单元拼接配套IP流媒体图像解决器等外部设备来实现其各种显示功能。 LCD显示技术是一种新兴技术，具备高亮度、高对比度、高色彩饱和度、高色彩均匀度、长寿命、平均无端障时间长等特点，当前在许多场合均有应用，具备非常好视觉效果。还具备显示清晰、可视面积较大、显示比例可调、色彩艳丽明亮并且机体很薄，使用寿命长。此前LCD显示屏大多都为单机使用方式，随着科技发展和进步，到当前LCD显示屏已经可窄缝拼接使用（7.3mm），并且可以得到较好显示效果。LCD拼接应用由于较薄机体，可觉得顾客节约更大使用空间，拼接组合也简朴快捷，使用LCD拼接墙可以说是较少投资得到极好显示效果，性价比极高。系统拓扑图3.5.2 拼接墙显示功能模仿LCD拼接显示系统某些功能实现模式如下:l 全屏显示l 多路实时视频信号显示l 电脑和网络信号显示l 各类信号混合显示第四章 重要产品简介4.1屏幕构造子系统：窄边液晶拼接单元特性： n 不需要使用控制器显示拼接单元；n 当前最窄边框设计、宽度仅为7.3mm；n 全屏幕高清显示，可达1080P；n 独特单元化、模块化设计，即可以拼接作为液晶墙，也可以单独使用；n 采用DID液晶显示屏，完全不同于普通液晶显示，长寿命、高稳定，专注于特殊显示。n 显示单元可无限拼接，灵活扩展，拼接方式各种各样，也可以竖拼，如1*1M*N. 窄边液晶拼接技术优势：n 拼接液晶显示屏，采用DID液晶显示屏，其显示方式和构造完全不同于普通液晶电视显示屏，具备如下特点：1、 独特箭形显示单元（液晶灌装技术，SPVA技术）；2、 独特构造；3、 独特隔热层，增强通风4、 使用高温液晶材料n 不需要控制器拼接显示屏，所有显示单元内置图像解决器，通过软件来调节显示。 图示：3*3拼接n 边框最窄液晶显示单元 采用独有窄边框DID液晶显示屏，边框为7.3mm.n 可使用在户内、户外显示拼接单元独有DID显示技术。700cd/高度；3000：1对比度；10000K色温；虽然在阳光照射下，依然完美显示。n 每个显示单元辨别率为1366*768；同步，独有拼接技术，可以使得整个屏幕显示到1080P高清画质。n DID 显示屏一年保修，7x24小时工作；普通液晶显示屏一年保修，6小时/日。n 液晶显示单元，采用独特构造设计，不需要额外专业施工队伍，既可以单独使用，也可以非常灵活拼装，只需要按图拼接即可。n 超薄机身设计，显示单元厚仅为99mm。n 超长寿命达50000小时以上，运营稳定，没有任何灼伤、损伤，不需要耗材，维护成 本最低。 DID液晶屏特点：横向放置、纵向放置、吊顶放置、墙面挂置 采用高效率背照灯，实现高亮度和低功耗 色温设定范畴2600K-10000K，可以反映出自然颜色 通过自然柔和变焦设计，支持各种屏幕比例显示 适应输入信号，柔和调节画面尺寸 实现光滑高精度多屏幕拼接显示 依照自然色彩还原功能，再现真实自然颜色 借助“自我诊断”技术自检故障 附件齐备，追求最简朴使用 178度广角视野 新开发高品质液晶板，令影像更加逼真鲜亮 1台主机可以集中管理多台显示屏 8秒迅速反映时间，大画面也能清晰地描写动画 单元显示屏无接受信号时，可依照需要设定为黑色或蓝色16:9宽屏，呈现高精细影像支持7X24小时不间断使用直接体现DVD影像，可配备支持HDCP信号DVI-D接口借助独有屏幕保护功能，可以大幅减少长时间使用对液晶面板承担液晶显示单元技术指标：指标型号LT-46P07面板单元尺寸(mm)1025.7(W)579.8(H)对角线尺寸46类型S-PVA(DID)屏幕长宽比例16：9点距0.7455(H) * 0.7455(V)辨别率1366*768亮度（原则值）700 cd/m2对比度3000:1可视角度（水平/垂直）178/178响应时间（灰阶）8ms显示色彩1677万色色域92%水平扫描频率（kHz）31.5-91.1垂直扫描频率（Hz）50-85接口显示信号输入接口1路HDMI、1路VGA、1路DVI、5路复合视频、1路RJ45千兆网口IP流媒体信号支持配备1路RJ45千兆网络输入接入，支持流媒体信号传播显示电源功耗（最大）300W待机功耗（最大）2W电源管理AC 100 - 240 V (+/- 10 %)，50/60 Hz机械指标支架安装定制尺寸（mm）1025.7(W)579.8(H)边框厚度左上：4.3mm；右下：2.4mm功能嵌入式解决器可以支持一组各种类型图像信号输入，能同步在一屏幕上显示一组信号或者在拼接屏幕上实现大屏幕显示，可以实现单屏，整屏或屏体组合画面功能。运营环境运营温度5 40湿度1080%环境高度（海拔）3000m平均无端障运营时间50000小时4.2 LT-M IP流媒体图像拼接控制器在大屏幕拼接显示系统中，图像拼接控制器作为联系应用系统和大屏幕拼接显示墙纽带，是大屏幕显示系统核心。所有需要显示信号和资料信息（如视频图像信号、网络计算机信息、GIS电子地图等）以及所有显示任务和显示解决工作都要通过控制器来接入、解决，可以这样说，图像拼接控制器选型和性能直接决定了大屏幕显示系统所能完毕功能和大屏幕显示系统性能优劣和先进限度。功能概述LT-M IP流媒体图像解决器是一款纯硬件专业化图像解决设备，可以将各种动态画面显示在各种屏幕上面，实现多窗口拼接功能。专为高质量显示各种画面场合设计，为指挥中心、视频会议、多媒体多功能厅等场合应用提供了一套抱负图像解决解决方案。图1 系统图LT-M IP流媒体图像解决器采用大容量高速FPGA 阵列和高速数字总线互换技术架构，结合全数字硬件设计理念，实现无操作系统视频图像解决工作站。MLT-M IP流媒体图像解决器具备宽带视频信号采集、实时高辨别率数字图像解决、三维高阶数字滤波等高品位图像解决功能于一身，具备强大解决能力。控制器采用数字多总线并行和数字多总线数据互换解决机制,能从主线上保证对所有输入信号源进行全实时解决和数据一致性，图像没有延迟，无离散化，不丢帧。LT-M IP流媒体图像解决器支持各种信号源输入模式， 涉及复合视频（ DVD 或摄像头信号），电脑信号（VGA 和 DVI 信号）等。其中对复合视频，能做到NTSC/PAL制式自适应；对计算机视频信号，能支持当前几乎所有常用显示辨别率；数字视频可支持 1080P 高清信号。LT-M IP流媒体图像解决器区别于老式RGB（模仿）/DVI（数字）输出方式，独有创新IP流媒体数字输出方式，大大提高整个系统稳定性和先进性。 LT-M不但图像质量出众（色彩采样深度可达32bit/像素），并且具备诸多功能，例如，基于 Web 控制、动态调节窗口大小、添加边框和标题等，因而，LT-M是需要在监视器或投影机上显示多幅图像应用领域抱负之选。LT-M每路输入都可在屏幕上任意位置进行大小调节和定位。显示方式几乎不受任何限制。LT-M支持实时、动态地移动窗口以及调节窗口大小。LT-M 专为移动和恶劣环境设计，涉及作战指挥中心、海军和空降控制台以及军用运送装置等。为了适应恶劣环境条件，获得可靠显示效果，它在构造上做了许多改进，涉及加固机箱、增长空气过滤以及加强通风等。通过 RS-232 或以太网端口命令行接口或原则 Web 浏览器图形化界面，可以轻松地设立并控制所有功能。LT-M秉承了LANETCO一贯出众质量和高可靠性，是规定最苛刻核心任务应用领域抱负解决方案。特点简介n IP流全数字化解决及传播 LT-M IP流媒体图像解决器与显示终端液晶屏之间连接所有用网线来完毕。该技术重要带来两大好处： 1、众所周知，VGA传播是模仿信号，存在严重串扰及拖尾现象。并且每台机器行场屏不同，经常会浮现信号不满屏现象。如果改用DVI传播话，传播距离又受到严重限制。而LT-M IP流媒体图像解决器与液晶屏之间所有信号都是通过以数字流媒体方式传播，不受干扰同步，传播距离也大大增强，给系统稳定性带来大幅提高。 2、老式图像解决器与液晶屏之间需要大量VGA/DVI线来连接，线缆繁多，并且VGA/DVI线都比较粗大，接口难以焊接，给现场施工和后期维护都带来极大麻烦。而LT-M IP流媒体图像解决器与液晶屏之间所有信号都是通过数字化网线传播，线材简朴，接口以便，带来极大便利。n 图像解决功能大大增强 所有输入信号在整个显示墙内可以任意开窗、漫游、叠加显示，单个单元显示屏可以4分屏任意组合显示视频、网络、VGA/DVI电脑信号，单个单元显示屏可以4分屏、9分屏、16分屏组合显示视频信号。 n 数据运算能力强大，总线宽度达到180G主板采用自主研发出应用于拼接系统巨量数据传播芯片技术，全新推出 LANETCO独创 180G/s多屏解决器高速宽带总线，彻底根除了多屏解决器数据总线带宽低下引起拼接系统显示速度慢且不稳定瓶颈，使得多屏解决器具备无以伦比显示速度。多屏解决器采用全交叉调度架构高速数据传播技术，底层数据传播由 LANETC独创数据调度芯片技术控制，为每路信号动态设立点对点专线数据通道，每路 RGB、视频、网络等图像信号独享各自专用通道进行传播、保证涉及RGB信号所有信号图像完全实时显示，RGB信号显示速度达到60帧/秒。n 强大图像解决能力，独特视频解决技术多屏解决器通过LANETC独有画面锐利技术（ISV）和精准前置预测式动态补偿去隔行解决技术，使复合视频信号图像有卓越体现，画面细腻锐利、图像通透明亮、清晰流畅、色彩丰满亮丽。多屏解决器可以全屏流畅播放720p、1080p高清数字视频，同步支持DirectX、OpenGL，可以在全屏幕拼接状态下运营3D动态画面，可实现高精度、高辨别率、3D立体图形显示输出效果，满足专业顾客在3D场景显示、3D动画制作、3D CAD（计算机辅助设计）及其她3D软件应用领域图像显示规定。n 支持单通道38402400辨别率高清动态图像采集。我司独创算法，能将图形工作站高达38402400辨别率高清动态图像采集到解决器中，为需要大辨别率底图顾客提供绝佳选取。n 支持输入信号字符叠加功能LT-M 可以对所有输入通道进行字符叠加，以以便客户实时掌握显示信号来源。n 支持输出端口任意指定输出序号、任意排列组合功能LT-M 所有输出端口可以任意指定输出序号，排列模式可以任意组合，客户可以任意进行屏幕组合，极大以便了施工。 n 支持高清信号格式输入和输出，具备输入信号特性记忆功能可以支持RGB、DVI、HDTV、S-Video、NTSC/PAL格式信号输入，辨别率从640x480到1920x1200，刷新频率为60Hz；对每路输入信号采样均有特性记忆功能，在前级矩阵中可以任意切换输入信号，只要做过采样调节信号再此输入，设备会自动配备记忆参数，无需二次采样调节。特有全数字RJ45千兆网口输出，以便客户配备显示单元，提高系统稳定性和先进性。n RGB和Video窗口可任意漫游、叠加、缩放 所有输入信号在整个显示墙内可以任意开窗、漫游、叠加显示，单个单元显示屏可以4分屏任意组合显示视频、网络、VGA/DVI电脑信号，单个单元显示屏可以4分屏、9分屏、16分屏组合显示视频信号。n 板卡式热插拔构造、机箱集成度高、设备稳定性高多屏解决器采用模块化硬件构造设计，系统电源、电扇、RGB信号采集卡、视频信号采集卡、图形输出卡、系统控制板等模块支持带电热插拔，任一模块故障或异常均不会影响整个系统正常运营。系统具备业务自动恢复功能，顾客可以在系统运营状况下直接更换信号采集卡、图形输出卡等，并能自动恢复换卡前信号窗口正常显示。此外，系统对进风口、出风口及机箱内核心点温度进行实时监控，满足了顾客对系统可靠性、稳定性特殊规定。n 软件设计先进，不但支持场景轮巡，还可联控周边设备采用先进设计办法，并采用稳定性、可靠性及可扩展性好实时操作系统。软件更改和升级管理采用了软件工程配备管理办法，保证升级版本一致性和测试规范性，通过软件加载方式实现软件升级。软件支持场景轮巡，还可同步控制矩阵切换器和大屏幕单元，以便客户实现矩阵切换和大屏幕单元开关机、信号输入选取等参数设立。n 支持网络控制多屏解决器支持 TCP/IP网络合同，可接入 Windows、Linux等网络，不必变化既有网络环境，同步支持各种 Ethernet网络连接。可通过LANETC公司自主研发等各种网络显示软件，实现网络上各种终端显示画面同步在高辨别率桌面上显示，显示窗口大小可依照需要任意调节。n 纯硬件构造、无操作系统、电源冗余备份、稳定性高LT-M采用全硬件构造，无操作系统，内部自建核心运算机制，无板卡式解决器死机、蓝屏和病毒困扰。全硬件构架，无CPU和操作系统，可全年持续工作，启动时间不大于5秒。双备份冗余电源，支持电源热备份，保证无端障时间。多屏解决器具备稳定硬件设计架构，保证系统高可靠性，支持724小时持续运营，适应控制室、调度中心、监控中心等场合对系统性能日益严格规定。第五章 液晶拼接墙控制软件简介软件某些：vwWalls液晶拼接墙控制软件控制某些：带拼接功能LCD 监视器、VIDEO、VGA 矩阵，PC控制终端 控制软件界面：中间是46寸DID 构成4X3拼墙，左右是2X620寸拼墙，顾客依照实际状况来配备，软件界面简洁、实用系统设立：涉及连接服务器IP设立和大屏信息及矩阵配备状况，在系统建立前设定，后来不用设定。系统如果扩容，直接把信息输入就可以变化界面。控制服务器：终端控制即可以做服务器也可以通过IP设立连接服务器，远端进行控制矩阵输入信号阐明及查询，对信号管理采用文字描述，管理非常人性化，调用时直接把信号拖到窗口去显示LED控制：集成了LED管理省掉了LED 管理系统，管理LED要显示文字、速度快慢、静态显示或向左运动显示，及开关机管理矩阵控制和轮询信号编辑设定，在任意窗口可以打开轮询功能，选中信号VIDEO、VGA、DVI一种也可以混合使用，点击添加，设定好间隔时间，可让相应窗口滚动显示设好内容，对不需要显示信号通过选定、移除把它从轮询中去掉，并可保存这个窗口轮询信号，下次操作时正常使用系统管理：对屏幕开关机管理，对执行模式调用管理，顾客可以保存自己设好窗口模式，下次使用直接调用信号管理采用树状构造，用鼠标左键直接拖到要显示窗口l 系统特点：l 1显示屏可以在视频墙上实现高达10x10矩阵100个显示屏拼接，对于拼接边沿浮现影像显示问题，予以高精度补充，使得画面体现更加流畅。l 2专业级液晶面板和组件、严格出厂老化测试满足长时间不简断工作规定。l 3 实现安防行业最前端监控理念全面覆盖，重点监控。对每个显示屏可以指定显示内容，也可以通过轮询监视一组信号l 4专业驱动芯片（内部采用3D梳状滤波器、动态降噪等技术）使显示更清晰、稳定色彩体现好l 5 在中间大屏拼接可以开任意窗口监控特定内容或所有信号轮询，并对窗口轮询信号保存，下次直接调用，同步可以切换任意视频到电视墙中央大屏幕放大显示l 6以便人机对话界面，所有窗口显示信号采用三种模式选取，单击窗口弹出信号选取或通过拖动右边信号目录和下面信号源直接把信号拉到窗口显示，非常直观l 7同步监视器采用用全屏蔽金属外壳保证电磁兼容和提高抗干扰性能l 8安装采用原则VESA，安装以便l 9内部安装有温控探头，到达设定温度自动启动冷却电扇冷却长时间工作监视器，保证长时间运营l 10带有大屏幕拼接功能，产品具备更高性价比l 11安装采用原则VESA，安装以便l 12通过软件控制每个屏参数。l 13 控制软件涉及LED控制，以便简朴，不用此外控制系统l 14信号管理采用分组管理，并有中文名称，人性化管理l 15显示窗口模式自定义，并可保存并调用第六章 系统环境设计及规定为保证项目实行顺利进行，保护系统设备正常工作,设备现场安装必要满足如下环境条件：6.1安装规定1） 安装地面规定平整结实，承重力强，不易变形。2） 机柜底座普通直接与抗静电地板接触，以保证地面可以长期承受重力不变形。6.2操作控制台（室）装修及设备位置规定1） 操作控制电脑位置应在拼接屏幕正对面，规定操作员可以以便直观看到拼接屏操作。如果有专门隔断操作控制室，则操作控制室与大屏显示室之应有透明玻璃，以便操作员观看。2） 控制电脑应尽量位于拼接屏正对面方向，并与拼接屏有适当距离，以便于调试、色彩调节等操作。3） 图像控制器摆放应位于幕墙旁边或背面通道（机柜内），应尽量接近投影箱体接口，减少RGB走线距离。6.3光线规定1） 灯光照明建议采用内藏筒灯，灯光不适当直接对准屏幕方向，距离屏幕保持3米以外，以免影响投射效果。2） 如果控制室窗户较大，应避免日照光线直射，用窗帘遮光，窗帘应采用深色。6.4走线及线槽规定1） 弱电线缆（RGB、视频、网络、串口、鼠标键盘延长线等）应与强电线缆隔开走线，避免信号干扰。如果是用走线槽，则不能共用一种走线槽，应分不同走线槽分开走线。2） 如果是地板砖、复合木地板等固定地面，规定从信号源（计算机RGB信号、视频信号）和控制电脑到图形控制器（或投影机接口）之间要有走线槽，走线距离越短为宜。3） 如果是抗静电地板，则走线出口处应开孔，留线缆出口。6.5空调规定1） 拼接幕墙背后维修通道内要有良好温度控制和散热办法。如果是中央空调应有空调进、出风口，如果没有中央空调，应加设专门空调，空调功率大小视大屏规模而定。2） 维修通道内温度与拼接幕墙控制室房间温度应可控制并基本保持相似。6.6供电电源考虑到系统也许会遇到特殊状况会发生断点再通电电流冲击，拼接单元自身具备电源保护设计，保证了设备正常安全运营。1） 系统电源为AC 220V 5%；用有保护接地线三眼插座；插座数与拼接单元数量关于。2） 拼接系统和图像控制器及控制PC等规定同相供电。3） 电源电压要稳定，可靠，特别防止断电后及时加电，因而，原则上规定拼接系统电源必要通过相应功率UPS供电。4） 系统设备要有良好接地，接地电阻2，保证遇到雷击等特殊状况时设备不损坏。6.7系统环境1） 拼接系统背面是维修通道，维修通道宽度普通不不大于0.60米2） 大屏房间规定有较好温度和湿度控制。工作环境温度为0-40，相对湿度10%-90%。拼接幕墙背后要有空调。3） 拼接屏幕先后空调温度和湿度应调到同一刻度，以保证拼接墙散热和拼接屏幕平整度。4） 拼接幕墙房间规定保持干净，防尘。5） 消防喷头尽量远离拼接墙，并且要用喷雾灭火剂。第七章 售后服务1、由我司技术工程师负责系统安装、调试，并提供场地或现场就系统设备操作、维护及注意事项对客户技术人员进行专门培训及指引，对顾客施行交钥匙服务。2、我司所销售系统设备提供为期一年免费维护，保修期内免费更换非人为损坏零配件3、保修期后，我公司提供终身维修服务，费用按零配件成本费收取。如维修地点非我公司驻地，需收取恰当差旅费。4、在响应时间方面，当客户系统浮现不正常状况时，公司会立即在线或电话协助客户解决问题，在半小时内提出修复筹划；如需到场维修，工程师会在接到报错信息后第一时间运用最快交通工具赶赴现场。5、备份应急服务，如果设备故障在检修后仍无法排除，我公司将提供不低于故障设备规格型号档次备用设备供使用，直至故障设备修复。6、建立客户回访制度，有专门售后服务工程师，每月定期电话访问系统使用状况。7、还可依照客户需求，提供系统每半年一次有偿保养服务。8、为保障任务顺利进行，如遇重要任务，可派工程师现场技术支持。第八章 某些工程案例青岛电力调度中心北京公安部3局唐钢集团中厚板公司监控中心广州黄埔城管局监控中心贵州新仁县气象局解放军某飞行部队团部贵阳武警总队监控中心.鞍山消防局潍坊高新消防支队南京某部队院校
