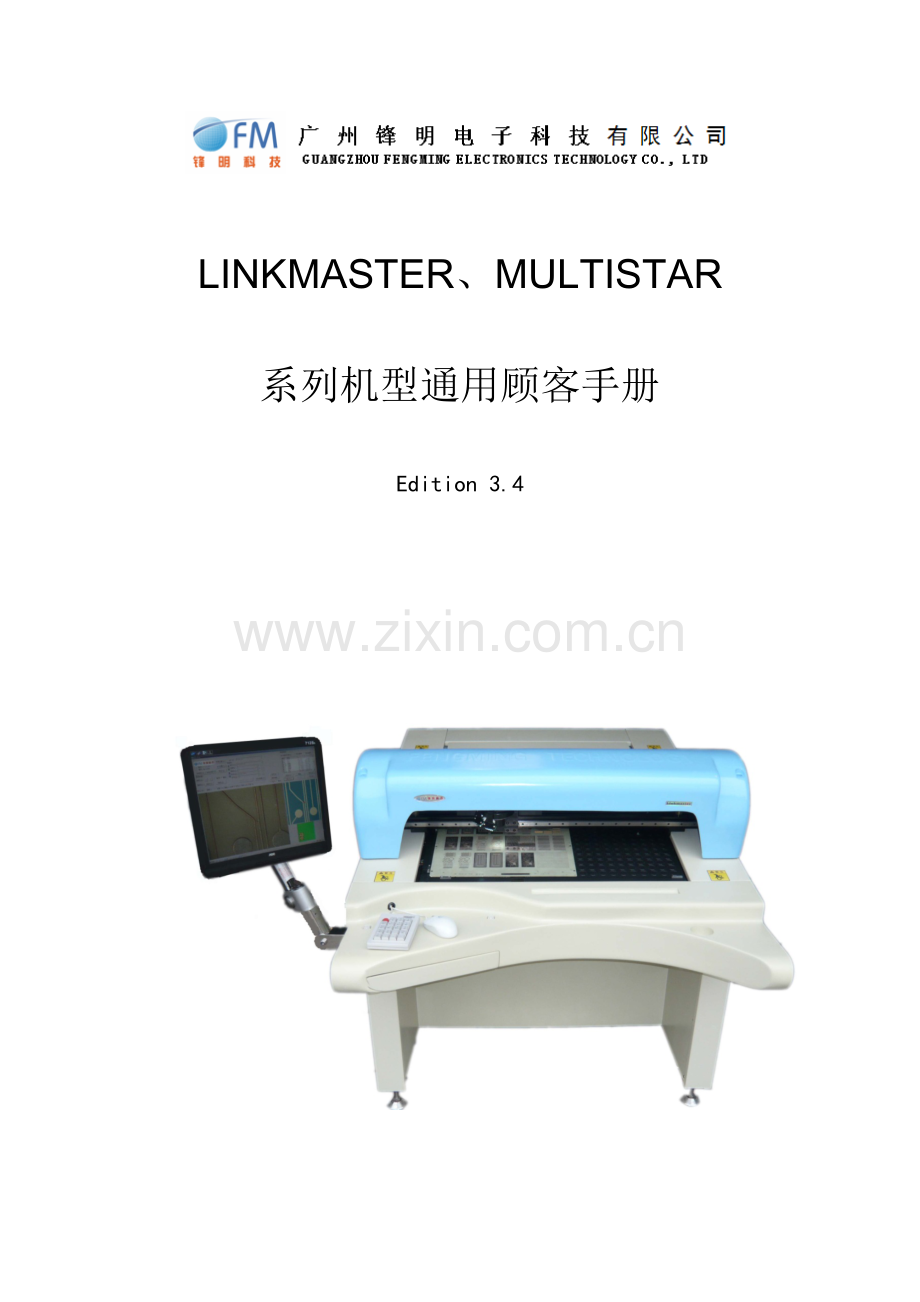

Linkmaster用户基础手册专业资料.doc

LINKMASTER、MULTISTAR
系列机型通用顾客手册

Edition 3.4

版权所有 翻版必究
06月

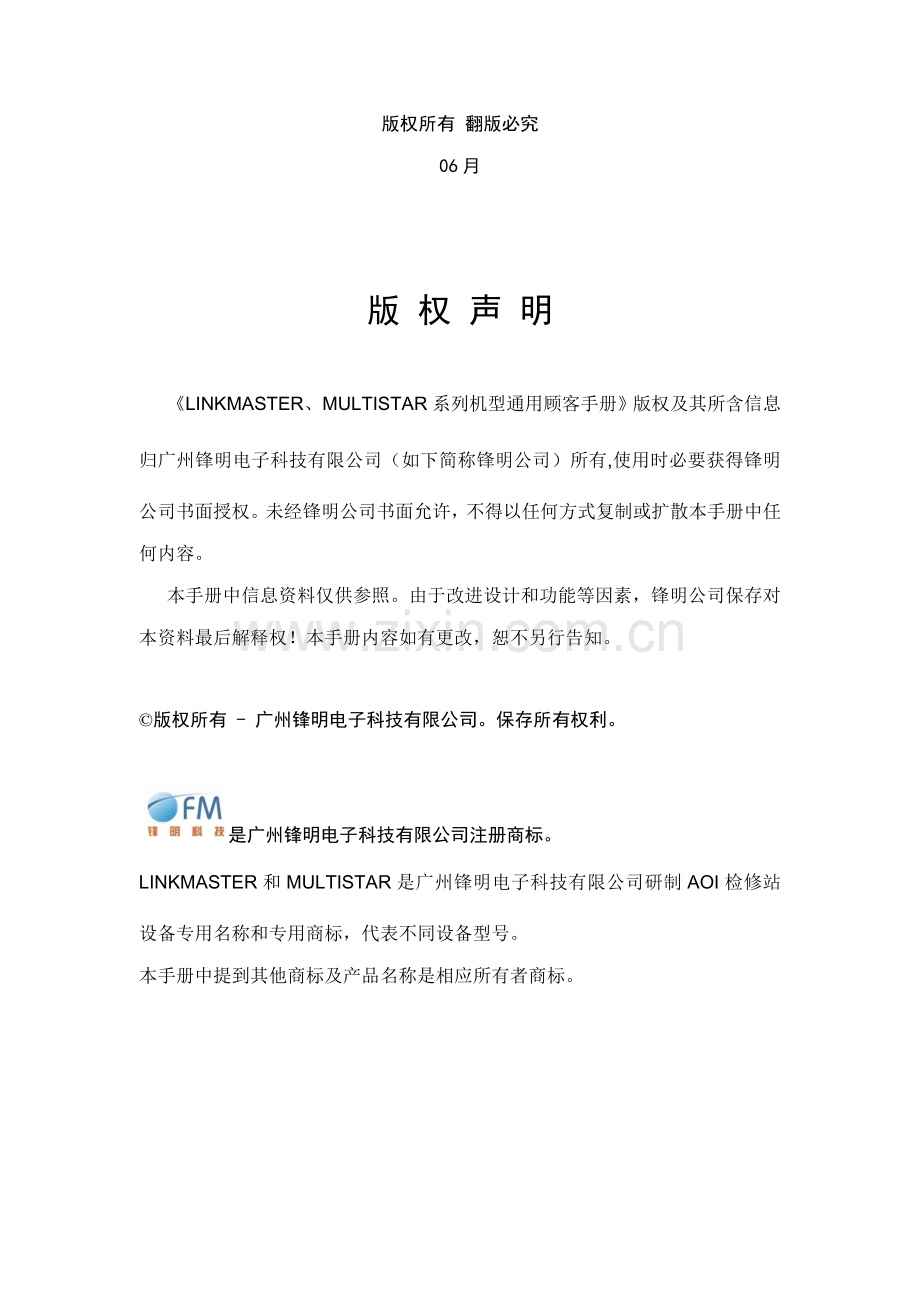

版 权 声 明

《LINKMASTER、MULTISTAR系列机型通用顾客手册》版权及其所含信息归广州锋明电子科技有限公司（如下简称锋明公司）所有,使用时必要获得锋明公司书面授权。未经锋明公司书面允许，不得以任何方式复制或扩散本手册中任何内容。
本手册中信息资料仅供参照。由于改进设计和功能等因素，锋明公司保存对本资料最后解释权！本手册内容如有更改，恕不另行告知。

©版权所有 - 广州锋明电子科技有限公司。保存所有权利。

是广州锋明电子科技有限公司注册商标。
LINKMASTER和MULTISTAR是广州锋明电子科技有限公司研制AOI检修站设备专用名称和专用商标，代表不同设备型号。
本手册中提到其他商标及产品名称是相应所有者商标。

操作机器时要注意安全！在操作机器之前，操作员必要已经认真阅读过本手册，并通过专业人员有关培训，严格按照操作规范进行操作。否则所导致损失，广州锋明电子科技有限公司对此概不负责。
目 录
第一章 简介 - 1 -
系统概述 - 1 -
手册内容 - 1 -
安全 - 1 -
第二章 操作环节 - 1 -
环节概述 - 1 -
第三章 界面 - 1 -
视频控制 - 1 -
缺陷检查 - 1 -
缺陷分布图 - 1 -
序号递增、递减顺序 - 1 -
系统功能 - 1 -
线路板资料设立 - 1 -
第四章 设立 - 1 -
本地设立 - 1 -
AOI设立 - 1 -
第五章 辅助功能 - 1 -
双面检查 - 1 -
定位缺陷 - 1 -
键盘控制 - 1 -
第六章 CAM对比图形阐明 - 1 -
如何使用CAM图形 - 1 -
第七章 常用故障解决 - 1 -
无法读取AOI上缺陷文献 - 1 -
系统提示“轴未就绪:” - 1 -
CtrlBoardTest软件操作 - 1 -
FM联系方式 - 1 -

第一章 简介
本章简介Linkmaster、Multistar功能以及如何使用本手册。
系统概述
1、Linkmaster、Multistar检修站可以检查、检修并分类当前市场主流AOI（自动光学检测机）检测到印刷电路板缺陷。
2、Linkmaster、Multistar从AOI数据库中检索PCB缺陷点位置坐标，并按顺序把放大后PCB缺陷点以实时视频图像形式输出到显示屏屏幕上，让操作员进行鉴别及修理。
3、Linkmaster、Multistar可检测最大范畴为26.0英寸X 28.0英寸

手册内容
第1章：简介,简介Linkmaster、Multistar功能以及如何使用手册。
第2章：操作环节，简要简介使用Linkmaster、Multistar进行检修流程。
第3章：界面，描述系统软件图形界面各个功能区。
第4章：设立，描述检修站与不同类型AOI联机设立方式。
第5章：辅助功能，简介为以便顾客操作，系统提供辅助功能。
第6章：CAM对比图形阐明，描述如何使用对比图形。
第7章：常用故障解决，为常用问题提供解决协助。
第8章：ＦＭ联系方式，包括广州锋明电子科技有限公司地址、电话等联系信息。

安全
注意：系统正常运营时，操作员不会有任何危险。但如果操作不规范，操作员也许会受到机械、电气带来危险。
通用安全守则
请认真遵守如下阐明：

保证 禁止

▪ 在操作系统时保证你懂得该设备 ▪ 不要穿宽松衣服或佩带首饰
所有安所有件位置。 ▪ 不要让任何种类液体接近机器。
▪ 在操作系统时只能在机器前面。 ▪ 不要将身体任何部位、部件或其他物体放在
▪ 在操作系统时保证没有其他， 工作台上。
在机器周边。 ▪ 不要触摸移动中部件；只有在运动停止时才
▪ 在执行检查前保证工作台上有没 可进行上/下板动作。
有基板以外物件。 ▪ 不要尝试接触内部设备（锋明公司授权除外）

切断电源
电源线插头作为机器从当前电源切断主切断设备。
注意：按下红色紧急停止按钮，机器所有机械运动会及时停止，但电脑主机依然工作。关掉机器背面电源开关才干切断所有电源。

第二章 操作环节

本章概述检测和修理线路板所包括工作。
环节概述
1. 系统登录。
a) 输入顾客名 “aoi”；
b) 输入密码 “aoi”，单击〈拟定〉或按〈Enter〉键；
c) 进入系统后，电脑自动启动Linkmaster/Multistar软件，弹出〈初试化〉对话框；
d) 单击〈拟定〉，Linkmaster/Multistar软件进行初试化。

2．线路板对位方式：

对位方式 阐明

无偏差对位 检测层线路板必要有两个安装孔。AOI和检修站必要在相似坐标位置使用相似安装孔。

对位点对位 在AOI 上设立一种对位点。在检修站开始检板前必要进行对位。对位后，系统进行坐标修正后才干进行检板。

3．AOI 类型选取
单击AOI 类型选取相应AOI，在AOI设立内选取相应放置缺陷Server。详见第4章

4．定义料号、批次
线路板对话框中相应输入AOI名、层数及批次。详见第3章

5．若要预览缺陷分布图，可单击读取缺陷文献。若不需预览缺陷分布图，可直接单击下一缺陷或按机器上〈下缺陷〉按键。详见第3章

6．机器调节
在检测过程中间，可以调节机器图像大小及清晰度。详见第5章

7．在完毕一片板检查后，机器回归原点，缺陷序号按预先设定规则变化。详见第3章。

注意：
如果连接主机类型是MANIA、Optimavs，对位操作完毕后需要先点击<停止>按钮，然后重新读取资料，Multistar才干辨认到所有缺陷资料。如果看到Multistar界面上提示有缺陷超过检测范畴，普通是这个因素导致。

第三章 界面
AOI设立
缺陷增减顺序设立
AOI名、料号、批次定义
自我诊断
本地设立
本章节描述LINKMASTER / MULTISTAR软件图形界面各个功能区。

版本号

放大倍数
视频显示
视频控制
初始化
缺陷默认及优化、分类
定位缺陷设立
缺陷确认
缺陷分布图
CAM对比图

系统软件图形界面
视频控制

Ø 缩放是指图像大小控制：点击〈-〉图像变小，点击〈+〉图像放大。
Ø 焦距是指图像清晰度调节：点击<自动>可以自动调节图像清晰度。
Ø 〈暂停〉是指停止采集视频图像，视频窗口显示最后一帧画面。
Ø 〈播放〉是指采集视频图像并输出到显示屏视频窗口。
Ø 〈高档〉 是扩展控制功能，点击后浮现如下子界面：

Ø 伽马、增益：移动滑动按钮可以调节摄像机伽马和增益；
Ø 移动显示图像、激光灯：打开/关闭相应功能；
Ø 顶灯、环灯、侧灯：移动滑动按钮可以调节光源亮度；
Ø 位置控制中X、Y数值为系统当前X、Y物理坐标值。X、Y相应〈+〉、〈-〉可分别控制X、Y马达迈进和后退。〈步进值〉为马达每步行走单位。
缺陷检查

Ø 默认顺序：Multistar寻找缺陷途径按AOI缺陷库中缺陷途径执行。
优化顺序：Multistar对AOI缺陷库中缺陷途径进行优化，对好位后，执行距离最短途径。
Ø 下缺陷：开始检修PCB板时，单击〈下缺陷〉Multistar自动读出数据并按顺序寻找下一种缺陷。
Ø 上缺陷：单击〈上缺陷〉按钮，Multistar按顺序寻找前一种缺陷点。
Ø 停止：在检修PCB板过程中，如果需要半途退出，单击〈停止〉按钮，运动系统回归原点，视频系统关闭。
Ø 定位：同一批线路板在同一位置有相似缺陷时，操作员单击〈定位〉鉴定它为定位缺陷点；定位后，这个批号每块线路板这个位置都会被系统检查。
Ø 掩盖：遮盖一种当前缺陷。当人工判断当前缺陷点为假缺陷点时，点击<掩盖>，系统将忽视对该点检查。
缺陷分布图

如上图，黄色区域内黑点表达当前线路板缺陷点，由此可以看出缺陷点分布状况。黄色区域内小方框标定黑点为当前视频显示缺陷点。
序号递增、递减顺序

Ø 不变：每检完一块板，板子序号不变。
Ø 递增：每检完一块板，板子序号加一。
Ø 递减：每检完一块板，板子序号减一。
、

Ø 读取缺陷文献：点击〈读取缺陷文献〉，在读取缺陷文献同步，也读取对比图像对话框。如果AOI机型是CAMTEK 和Optimavs ，读取缺陷文献时，对比图像也同步被读取，再点击<对位>，对比图像就会显示对位点所在位置，如果视频图像对位点位置与对比图形对位点一致，即可进行检修。

Ø 对比图像：单击〈对比图像〉，弹出文献对话框，选取需要打开对比图像文献，点击<打开>按钮读取对比图像。
系统功能

Ø <初始化>：单击后，系统软件自动初始化。
Ø <自我诊断>：启用该功能系统可以自动进行整体测试。
Ø <退出>：退出此软件.
Ø <本地设立>：单击进入本地设立对话框，可以选取AOI类型。详见第4章。
Ø <AOI设立>：单击进入AOI设立对话框，可设立相应AOI联机方式。详见第4章。
线路板资料设立

如上图， 在这里可以设定与Linkmaster/Multistar 检修站联机AOI名称，以及待检线路板缺陷资料。详见第4章。

第四章 设立
本地设立

Ø AOI类型：(即与检修站联机AOI机型，重要机型如下)
PC server是指登录到Orbotech（pc1450.pc1490.sk65.sk75.）本机AOI上取缺陷文献。
Discovery是指登录到Orbotech Discovery AOI上读取缺陷文献。
Camtek AOI是指登录到Camtek AOI上读取缺陷文献。它代表所有Camtek AOI机型。
Mania 8008(850)是指登录到Mania(850)上读取缺陷文献。它代表所有Mania 8008(850)机型。
Optimavs是指登录到Optimavs AOI上读取缺陷文献。它代表所有Optimavs AOI机型。
Screen是指登录到Screen AOI上读取缺陷文献。它代表所有Screen AOI机型。
Ø 对位方式：采用默认设立即可。
Ø 偏移值： Linkmaster检修站实际定位坐标与缺陷点坐标X、Y偏移值。普通采用默认值0。
Ø 度量单位：公英制单位转换（暂时不用）。
Ø XY轴方向：选中〈反转〉时，缺陷X、Y坐标互换。放板位置也相应旋转2700 。重要应用于较长线路板，普通不选。
Ø 电扇休眠时间：是指检修站在无人操作状况下，如果超过设定期间，风机自动停止运转。
Ø 时间间隔：是使用上（下）“缺陷”按扭时，上(下)“缺陷”切换时间间隔。
Ø 重复：是指操作员设定重复次数后（例如10），在操作时按住<下缺陷>不放，系统持续检查10个缺陷后停止，再次按住<下缺陷>则查看下一种周期10个缺陷。
Ø 换 板：每检完一张板后，系统提示顾客与否换下一张板。
Ø 对位坐标变化：对位点坐标发生变化时系统会提示顾客。
Ø 对比图形调节：依照视频图像调节对比图形坐标与视频图像坐标偏移值。

Ø 分类记录：记录各类型缺陷点个数。选取“分类记录”后，点击<分类设立>浮现分类记录设立对话框(如上图)。“记录成果途径”指设定缺陷点分类记录成果保存途径；选取“停留超时”，可手动设立停留超时时间，单位毫秒；“代码分类相应表”中每一行为一种数据单元，每个数据单元由编号、分类、代码三个数据元素构成。顾客可手动添加、修改、删除表中数据。
Ø 迅速掩盖：选取“显示缺陷”时，在CAM图像里可以看到被掩盖缺陷。由“宽”和“高”值来拟定掩盖体大小。
Ø 块检查：缺陷报告优化功能。选取启用方格后，在设立宽和高方格内所有缺陷只报告一次。
Ø 保存掩盖：与否保存顾客对某批或某张线路板某些缺陷点掩盖操作记录。
Ø 总是对位：每一块线路板在检修之前都要重新对位。

所有功能设定后，都要单击〈拟定〉才干生效。单击〈取消〉表达放弃当前设立。

AOI设立
如何设立奥宝PC/SK系列

Ø 单击〈新建〉，AOI设立区中输入栏变为空白。
在AOI设立区中输入栏中添入配备参数：
Ø 〈自定义名称〉：顾客为PC/SK自定义一种名称（例如：S1、S2等）；
Ø 〈AOI类型〉：是指存储由AOI生成缺陷文献服务器。若缺陷文献存储在PC/SK本机，则选中“pc Server”；若缺陷文献存储在CDR工作站，则选中“pc workstation”。
Ø 〈缺陷途径〉：相应缺陷文献存储途径；
Ø 〈缺陷顾客名〉、〈缺陷密码〉：存储缺陷文献机器登录顾客名和密码；
Ø 〈资料途径〉：是相应线路板资料文献存储途径。
Ø 〈资料顾客名〉、〈资料密码〉：是指登录到资料文献存储机器顾客名和密码。
Ø 〈料号前缀〉：该类AOI无需设立此项。
Ø 〈缺省环节〉：普通设为“panel” ；
Ø 〈机台编号〉：相应PC/SKID号(例如：1、2、3等)；
Ø 〈当前坐标〉： 当机器平台是PC/SK系列时可用；
Ø 〈机台对位X、Y值〉：当机器平台是PC/SK系列时可用；
Ø 〈A面原点X、Y值〉、〈B面原点X、Y值〉： PC/SK 原点坐标和检修站原点坐标之间偏差值。不同机器平台在校正后其原点值都会不同，初次设定可设为0，也可自动设定。
Ø 〈缺陷文献名前导零〉：缺陷序号位数；（如：000015为6位数，应设6位前导零。）
Ø 〈手动对比图像途径〉：手动读取CAM图像存储途径；
Ø 〈保存所有配备〉：备份顾客设立所有AOI配备参数；
Ø 设立完毕后，单击〈保存〉。

若要删除一种缺陷文献服务器配备，先在〈AOI列表〉选中相应服务器，然后单击〈删除〉。要退出AOI设立，单击〈关闭〉即可。

如何设立奥宝Discovery系列

Ø 单击〈新建〉，AOI设立区中输入栏变为空白。
在AOI设立区中输入栏中添入配备参数：
Ø 〈自定义名称〉：顾客为Discovery自定义一种名称（例如：Discovery-1）；
Ø 〈AOI类型〉：存储由Discovery生成缺陷文献服务器。
Ø 〈缺陷途径〉：相应缺陷文献存储途径；
Ø 〈缺陷顾客名〉、〈缺陷密码〉：存储缺陷文献机器登录顾客名和登录密码；
Ø 〈资料途径〉：是相应线路板资料文献存储途径；
Ø 〈资料顾客名〉、〈资料密码〉：是指登录到资料文献存储机器顾客名和密码。
Ø 〈料号前缀〉：该类AOI无需设立此项。
Ø 〈缺省环节〉：普通设为“panel” ；
Ø 〈机台编号〉：相应DiscoveryID号(例如：1、2、3等)；
Ø 〈A面原点X、Y值〉、〈B面原点X、Y值〉： PC/SK AOI原点坐标和检修站原点坐标之间偏差值。不同机器平台在校正后其原点值都会不同，初次设定可设为0，也可自动设定。
Ø 〈缺陷文献名前导零〉：缺陷序号位数；（如：000015为6位数，应设6位前导零。）
Ø 〈手动对比图像途径〉：手动读取CAM图像存储途径；
Ø 〈保存所有配备〉：备份顾客设立所有AOI配备参数；
Ø 设立完毕后，单击〈保存〉。

若要删除一种缺陷文献服务器配备，先在〈AOI列表〉选中相应服务器，然后单击〈删除〉。要退出AOI设立，单击〈关闭〉即可。

如何设立CAMTEK AOI

Ø 打开“我电脑”→“工具”→“映射网络驱动器” ；
Ø 在“驱动器”下拉列表中选取一种驱动器标记符（例如：X：）；
Ø 在“文献夹”中设定由相应CAMTEK AO生成缺陷文献网络共享途径（例如：\\192.168.0.162\CVR）。点击“完毕”，然后输入相应顾客名和密码，创立一种映射驱动器。
Ø 进入AOI设立画面，如下图：

Ø 单击〈新建〉，AOI设立区中输入栏变为空白。
在AOI设立区中输入栏中添入配备参数：
Ø 〈自定义名称〉：顾客为CAMTEK AOI自定义一种名称（例如：706-1）；
Ø 〈AOI类型〉：存储由CAMTEK AOI生成缺陷文献服务器。
Ø 〈缺陷途径〉：相应缺陷文献存储途径(网络驱动器映射盘符，如x盘)；
Ø 〈资料途径〉：线路板资料文献存储途径(网络驱动器映射盘符，如d盘)；
Ø 〈资料顾客名〉、〈资料密码〉、〈料号前缀〉、〈缺省环节〉、〈机台编号〉不需要设立；
Ø 〈A面原点X、Y值〉、〈B面原点X、Y值〉： CAMTEK AOI原点坐标和检修站原点坐标之间偏差值。不同机器平台在校正后其原点值都会不同，初次设定可设为0，也可自动设定。
Ø 〈缺陷文献名前导零〉：缺陷序号位数；（如：000015为6位数，应设6位前导零。）
Ø 〈手动对比图像途径〉：手动读取CAM图像存储途径；
Ø 〈保存所有配备〉：备份顾客设立所有AOI配备参数；
Ø 设立完毕后，单击〈保存〉。

若要删除一种缺陷文献服务器配备，先在〈AOI列表〉选中相应服务器，然后单击〈删除〉。要退出AOI设立，单击〈关闭〉即可。

如何设立MANIA AOI

Ø 打开“我电脑”→“工具”→“映射网络驱动器” ；
Ø 在“驱动器”下拉列表中选取一种驱动器标记符（例如：X：）；
Ø 在“文献夹”中设定由相应CAMTEK AO生成缺陷文献网络共享途径（例如：\\192.168.0.10\ Verification）。点击“完毕”，然后输入相应顾客名和密码，创立一种映射驱动器。

Ø 进入AOI设立画面，如上图：
Ø 单击〈新建〉，AOI设立区中输入栏变为空白。
在AOI设立区中输入栏中添入配备参数：
Ø 〈自定义名称〉：顾客为MANIA AOI自定义一种名称（例如：MANIA -01）；
Ø 〈AOI类型〉：存储由MANIA AOI生成缺陷文献服务器。
Ø 〈缺陷途径〉：相应缺陷文献存储途径(网络驱动器映射盘符，如x盘)；
Ø 〈A面原点X、Y值〉、〈B面原点X、Y值〉： MANIA AOI原点坐标和检修站原点坐标之间偏差值。不同机器平台在校正后其原点值都会不同，初次设定可设为0，也可自动设定。
Ø 〈缺陷文献名前导零〉：缺陷序号位数；（如：000015为6位数，应设6位前导零。）
Ø 〈手动对比图像途径〉：手动读取CAM图像存储途径；
Ø 〈保存所有配备〉：备份顾客设立所有AOI配备参数；
Ø 设立完毕后，单击〈保存〉。

若要删除一种缺陷文献服务器配备，先在〈AOI列表〉选中相应服务器，然后单击〈删除〉。要退出AOI设立，单击〈关闭〉即可。

如何设立OPTIMAVS

Ø 打开“我电脑”→“工具”→“映射网络驱动器” ；
Ø 在“驱动器”下拉列表中选取一种驱动器标记符（例如：X：）；
Ø 在“文献夹”中设定由相应Optimavs AO生成缺陷文献网络共享途径（例如：\\192.168.0.162\CVR）。点击“完毕”，然后输入相应顾客名和密码，创立一种映射驱动器。

Ø 进入AOI设立画面，如下图：

Ø 单击〈新建〉，AOI设立区中输入栏变为空白。
在AOI设立区中输入栏中添入配备参数：
Ø 〈自定义名称〉：顾客为Optimavs自定义一种名称（例如：Optimavs-01）；
Ø 〈AOI类型〉：是指存储由Optimavs生成缺陷文献服务器，这里选Optimavs；
Ø 〈缺陷途径〉：相应缺陷文献存储途径(网络驱动器映射盘符，如x盘)；
Ø 〈资料途径〉：相应线路板资料文献存储途径（网络驱动器映射盘符,如d：盘）；
Ø 〈料号前缀〉：此参数只合用于Optimavs AOI，设为a即可。
Ø 〈A面原点X、Y值〉、〈B面原点X、Y值〉： Optimavs AOI原点坐标和检修站原点坐标之间偏差值。不同机器平台在校正后其原点值都会不同，初次设定可设为0，对好位后系统会自动设定。
Ø 〈缺陷文献名前导零〉：缺陷序号位数；（如：000015为6位数，应设6位前导零。）
Ø 〈保存所有配备〉：备份顾客设立所有AOI配备参数；
Ø 设立完毕后，单击〈保存〉。

若要删除一种缺陷文献服务器配备，先在〈AOI列表〉选中相应服务器，然后单击〈删除〉。要退出AOI设立，单击〈关闭〉即可。

如何设立Screen

Ø 单击〈新建〉，AOI设立区中输入栏变为空白。
在AOI设立区中输入栏中添入配备参数：
Ø 〈自定义名称〉：顾客为Screen自定义一种名称（例如：Screen-1）；
Ø 〈AOI类型〉：是指存储由Screen生成缺陷文献服务器。
Ø 〈缺陷途径〉：相应缺陷文献存储途径；
Ø 〈缺陷顾客名〉、〈缺陷密码〉：存储缺陷文献机器登录顾客名和密码；
Ø 〈资料途径〉：是相应线路板资料文献存储途径。
Ø 〈资料顾客名〉、〈资料密码〉：是指登录到资料文献存储机器顾客名和密码。
Ø 〈A面原点X、Y值〉、〈B面原点X、Y值〉： Screen 原点坐标和检修站原点坐标之间偏差值。不同机器平台在校正后其原点值都会不同，初次设定可设为0，也可自动设定。
Ø 〈缺陷文献名前导零〉：缺陷序号位数；（如：000015为6位数，应设6位前导零。）
Ø 〈手动对比图像途径〉：手动读取CAM图像存储途径；
Ø 〈保存所有配备〉：备份顾客设立所有AOI配备参数；
Ø 设立完毕后，单击〈保存〉。

若要删除一种缺陷文献服务器配备，先在〈AOI列表〉选中相应服务器，然后单击〈删除〉。要退出AOI设立，单击〈关闭〉即可。

第五章 辅助功能

为了使Linkmaster、Multistar更好和各种不同类型AOI进行兼容，使得操作员可以更加以便使用机器，Linkmaster、Multistar 还具备如下辅助功能。

双面检查

如上图所示，需要使用双面检查功能时，选取线路板资料设定区“双面”选项，“A面”、“B面”将被激活。“A面”激活时，顾客操作和单面检查时同样；“A面”检查完毕后，系统自动激活“B面”，操作员可以检查线路板另一面。

定位缺陷

当操作员在检查一批线路板时，发现前面有多张线路板在同一位置报告相似缺陷时，操作员可鉴定该位置缺陷点为定位缺陷。操作员只需单击〈定位〉，系统将检查这批线路板中每一张板这个位置（不论AOI与否检测到该位置存在缺陷）。变化线路板批号后，该位置定位缺陷自动消失。

键盘控制
键盘功能键列表：F1：读缺陷文献； F2：下缺陷； F3：上缺陷； F4：停止； F5：对位； F6：吸气开关； F7：暂时缺陷； F8：激光；
可按箭头方向移动视频头
按住CTRL+方向键可加快移动速度
下一缺陷

第六章 CAM对比图形阐明
如何使用CAM图形
Ø 进入软件主界面；
Ø 进入“AOI设立”，选取要与Linkmaster/Multistar联机AOI，设立好对比图像存取途径，点击“保存”；
Ø 点击“读取缺陷文献”，系统在读取缺陷文献同步，CAM图形也被读取；
Ø 如果CAM图形需要手动读取，先要在“AOI设立”里使“手动对比图像”可用，然后点击位于主界面“对比图像”，选取目的对比图像文献，点击“打开”读取对比图形；

注意：对比图形有两种格式：一种是.GER格式；尚有一种是.TGZ（ODB++）格式。如果是.TGZ格式文献，打开时系统会浮现如下提示：

选取“是”，进入ODB++资料设定对话框（如下图）。设定好“环节”和“线路层”，点击“拟定”即可。

Ø 调节对比图形，直到和实际线路板一致(如下图)；如果AOI是Camtek 、和Optimavs，系统会自动调节；

Ø 鼠标光标移动到软件主界面CAM图像区域，单击右键，浮现对比图形操作选项（如下图）：
CAM图形放大倍数调节

Ø 如下图CAM图形全屏显示
，点击左上角黑色按钮，可全屏显示、操作对比图形：

Ø 对比图形全屏显示(如下图)：

CAM图像编辑菜单

<缩放>：拖动鼠标可缩小和放大对比图形。正方向是放大，反方向是缩小；
<增长>：手动添加免检区域；
<清除>：清除免检区域；
<删除>：删除所有免检区域；
<缺陷>：显示缺陷分布（如下图）。红色表达未检查，绿色表达已检查；
CAM图像缺陷显示功能

Ø CAM图像对位
先双击CAM图像上对位点大体位置，待对位点放大后再精准定位，然后双击对位点拟定。所选对位点要与实际线路板对位点位置一致。
完毕对位操作后，顾客可以开始检修线路板操作。

注意：线路板进行过一次对位后，不需要再次进行对位，系统会辨认其对位点位置。

第七章 常用故障解决

无法读取AOI上缺陷文献
解决办法： 1、检查网络连接与否正常；
2、检查设立与否对的；
3、重新启动计算机；
24
.
系统提示“轴未就绪:”
因素分析：
1、X、Y轴超过限位,浮现此问题可优先排查y轴；
2、操作员操作不当或误触紧急开关，导致电箱断电；
3、操作过程中,安全感应器触发或感应器浮现故障。

解决办法：
1、 查看电箱与否断电、紧急开关与否关闭；
2、 运营运动控制卡测试软件“Motion1000.exe”，如下图：

3、 点击“I/O检测”，查看X、Y轴I/O状态（如下图）。如果第0轴和第1轴“EL-”、“EL+”电平信号为绿色，则也许X轴和Y轴安全感应器触发，也有也许是感应器浮现故障；

4、 点击“运动操作”按钮（如下图），按提示环节分别测试第0轴（X轴）和第1轴（Y轴）在正方向和反方向持续运动与否正常，以及与否会超过限位；

第一步
第五步
第四步
第二步
第三步
Y轴
X轴

注意：移出限位后就可以按停止按键，再退出运动操作，再进OEW软件运营即可

CtrlBoardTest软件操作
电箱电源控制

检测灯光、控制状态，检测成果显示在信息显示栏
信息显示栏
激光批示灯开关控制
LED光源亮度调节
独立控制某个部件电源通断，高电平通电

使用“CtrlBoardTest”软件与控制板进行通讯，顾客可以通过计算机控制电箱电源通断、变化各输出端口状态、调节LED光源亮度、开/关激光批示灯、检测各类型光源状态、检测各输出端口状态等。

FM联系方式
如有需要，欢迎来函来电征询。关于广州锋明电子科技有限公司最新动态，请关注咱们网站：.cn。
