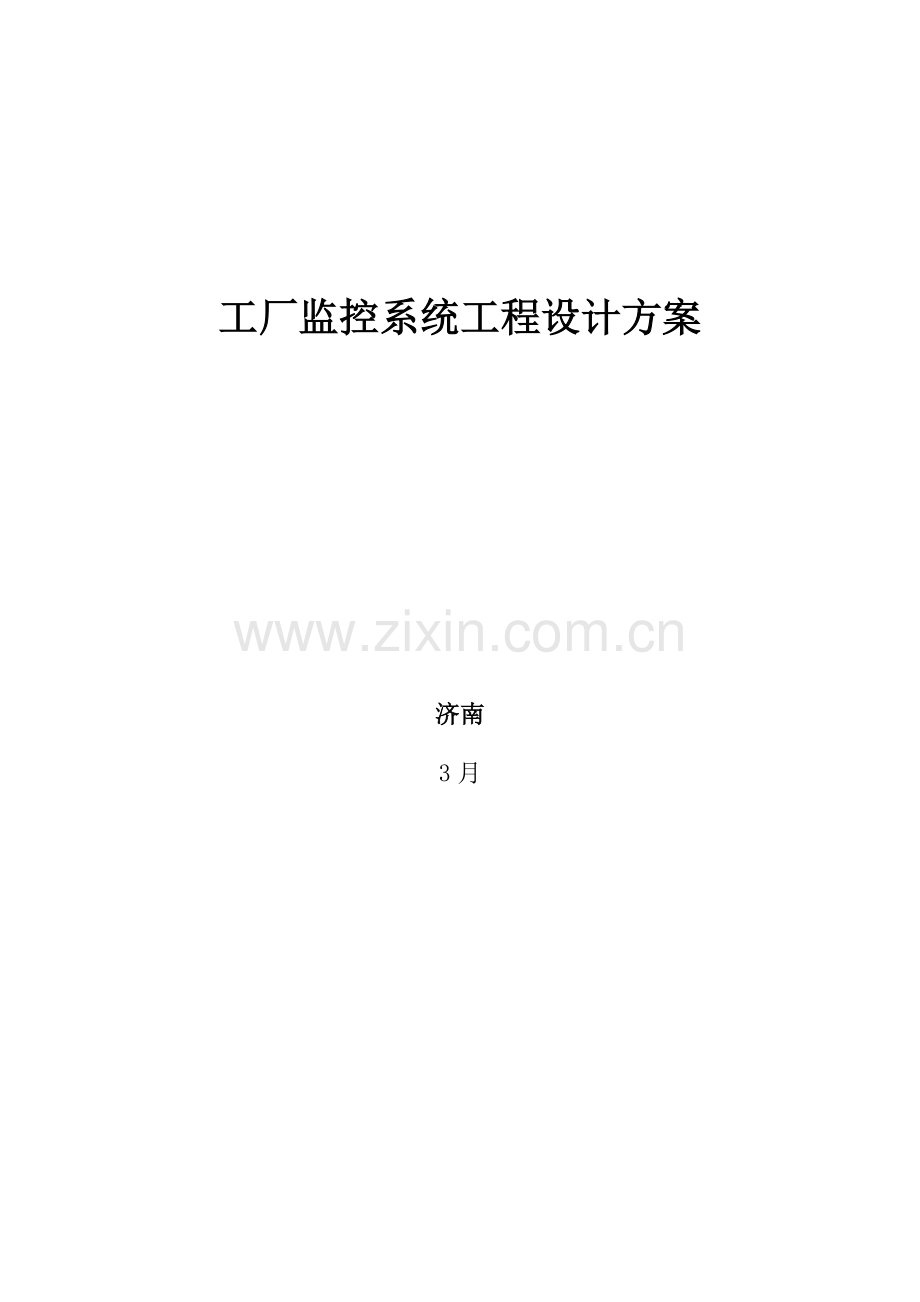

工厂监控系统工程设计方案

济南
3月

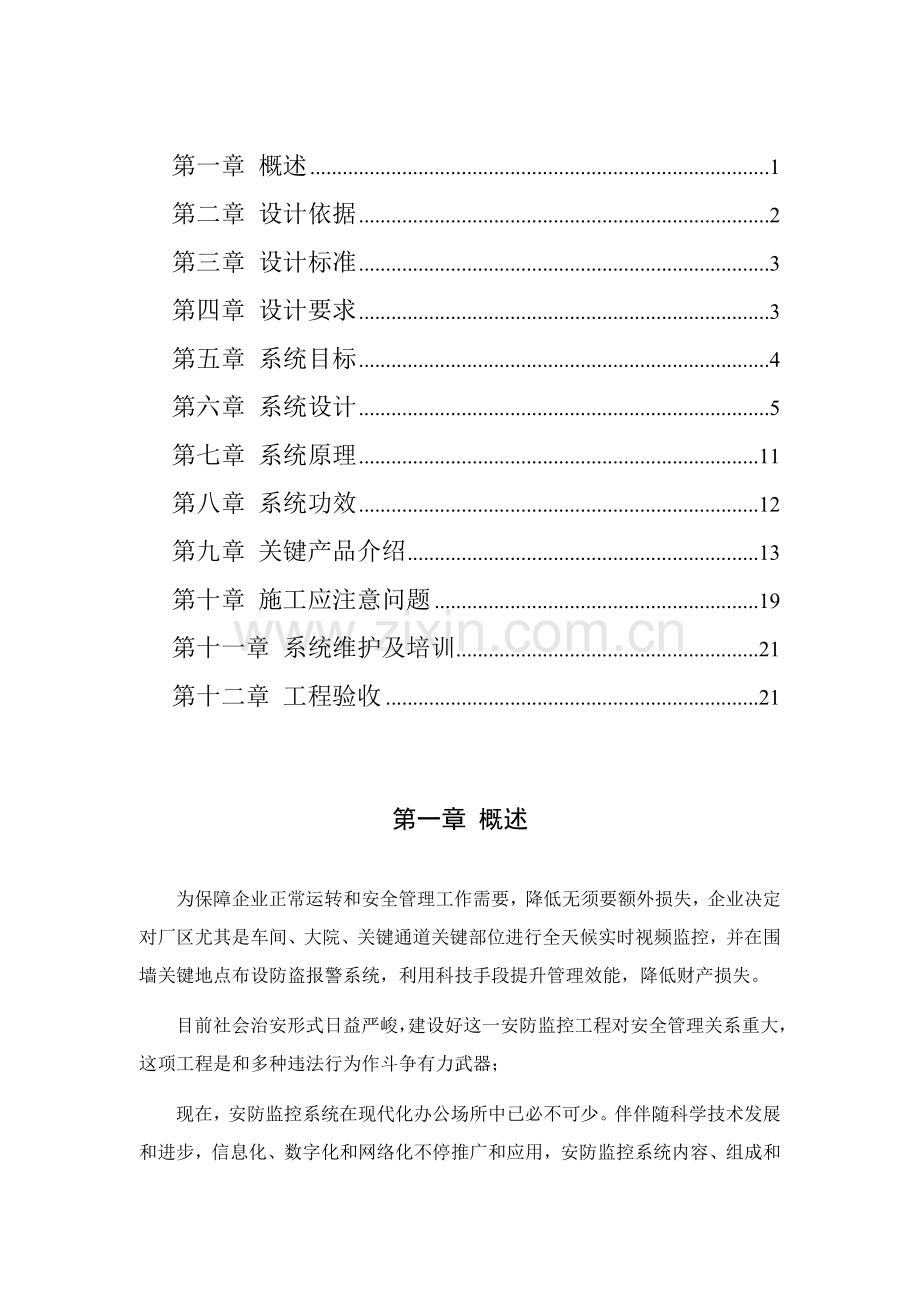

第一章 概述 1
第二章 设计依据 2
第三章 设计标准 3
第四章 设计要求 3
第五章 系统目标 4
第六章 系统设计 5
第七章 系统原理 11
第八章 系统功效 12
第九章 关键产品介绍 13
第十章 施工应注意问题 19
第十一章 系统维护及培训 21
第十二章 工程验收 21

第一章 概述
为保障企业正常运转和安全管理工作需要，降低无须要额外损失，企业决定对厂区尤其是车间、大院、关键通道关键部位进行全天候实时视频监控，并在围墙关键地点布设防盗报警系统，利用科技手段提升管理效能，降低财产损失。
目前社会治安形式日益严峻，建设好这一安防监控工程对安全管理关系重大，这项工程是和多种违法行为作斗争有力武器；
现在，安防监控系统在现代化办公场所中已必不可少。伴伴随科学技术发展和进步，信息化、数字化和网络化不停推广和应用，安防监控系统内容、组成和结构也随之发生了重大改变，智能化程度越来越高。安防监控系统已成为现代化智能化弱电系统中不可或缺关键组成部分，是发明舒适、优雅、安全工作、生活环境，提升区域整体安全管理工作效率，减轻保安工作人员劳动负荷、加强工作效率关键工具。
本监控防盗系统方案依据现场考察结果设计，能最大程度地满足用户之需求。
第二章 设计依据
本系统方案设计依据为：
1、《公安部安全防范工程程序和要求》GA/T 75-94
2、《安全防范系统通用图形符号》GA/T 74-
3、《公安部安全防范工程费用概预算编制措施》GA/T 70-94
4、《民用闭路监视电视系统工程技术规范》GB 50198-94
5、《安全防范报警设备安全要求和试验方法》GB 16796-1997
6、《视频安防监控系统技术要求》GA/T 367-
7、《安全防范系统验收规则》 GA 308-
8、《防盗报警控制器通用技术条件》 GB 12663-
9、《入侵报警系统技术要求》 GA/T 368-
10、《报警图像信号有线传输装置》 GB /T 16677-96
11、用户需求和现场考察书

第三章 设计标准
基础标准：实用高效、稳定可靠、操作方便、扩展性强、守合规范
1、可靠性——我们在考虑技术优异性和开放性同时，从系统结构、技术方法、设备性能、系统管理、厂家技术支持及维修能力等方面着手，确保系统运行可靠性和稳定性，达成最大平均无故障时间。
2、实用性——以用户应用要求和实际使用现场环境，选择功效适宜、性能稳定产品，使产品性能得到最大应用和发挥，避免华而不实，因器材选择不妥而造成浪费。
3、应用性——在确保产品性能质量前提下， 充足考虑选择便于安装施工，日常管理操作简便，易于维护保养产品。
4、可扩充性——考虑到以后发展需要， 系统应尽可能采取含有系统产品系列，容量和自理能力等多方面扩充和换代功效。这种扩充不仅充足保护原有投资，而且含有较高综合性价比。
5、可操作性——操作简便、易学易用是系统设计发展趋势，我们不管在设计还是在施工中全部必需替用户着想，尽可能降低用户使用难度，最大程度地增加自动化程度。
第四章 设计要求
1、此安全防范系统建设工程由视频监控系统、报警系统组成，依据建筑布局和防护目标和环境条件，建立多层防卫体系。上述系统由一个中心控制室进行监控管理，监控管理权限可分级密码设定。各系统应有报警联动功效，由一台监控主机进行集成智能化管理。本系统软件支持网络远程传输，能够在远端经过以太网或互联网（依据网络带宽）进行实时视频监控或控制。
2、要采取性能稳定、优异技术和设备，构建一个含有完整性、优异性、安全性、可靠性、可扩展性和兼容性安防监控系统。该系统含有二十四小时实时预览、录像、查询、检索、网络传送等功效，尤其是对异常情况可进行报警、报警后处理和统计。其设计和施工过程严格按摄影关国家标准，系统各项性能指标均达成中国现在优异水平。
3、本监控系统实施，应立足于长远、统一计划，要求按设计超前、技术优异、功效齐全、性能稳定、节省成本标准进行，使投资价值、使用价值、工程价值适当吻合，设计方案便于施工、维护及操作，预留开放标准接口，为以后发展、扩建等留有扩充余地。要确保本监控系统优异性、实用性、可靠性和经济性等。
4、如有非法入侵情况发生，报警设备依据设定发出警报声和打开灯光，视频监控系统同时做下统计
第五章 系统目标
设计完成监控防盗系统能够达成以下功效目标：
中央控制室设置大屏幕显示系统，可监视全部关键设施、称重系统、货舱、出入口等系统设计中要求关键场所；避免部分商贩投机倒把行为。
能昼夜监控辖区内各关键区域情况；
能以手动或自动巡视方法随意监视监控现场图像；
监控现场画面上可叠加相关信息字符：摄像机编号、安装地点、时间、日期等；
能操纵现场活动摄像机转动，调整镜头变焦和聚焦，对目标快速捕捉和近距跟踪观察；
自动智能统计并保留一定时间监控现场图像以备查阅；
可查阅历史录像，并能够多个速度回放录像或抓拍图像。
监控区域、操作人员、分权管理，责任清楚分明；
用户图形化系统操作界面，操作简便易行；
安防监控网上分控随意扩充；
可和其它智能化弱电系统共享数据、协调工作、联动控制
第六章 系统设计
本方案乃依据国家相关行业要求，本着优异、可靠、开放、方便、适用标准，针对实际需要，“量体裁衣”精心设计而成。
（一）结构设计
本安防监控工程拓扑结构属于星型结构，以监控主机为中心点，视频线路分别连接到每个摄像机，组成以下图，但电源线路和控制线路为总线结构，一条电源线连接全部用电器，经过变压分别供给不一样设备所需；控制线并联到解码器，经过码转分地址控制。

监控部分由前端摄像机、云台、解码器、数字硬盘录像主机、监视器等组成，以实现对监控现场观察、录像及其查询。监控现场分布关键以货仓监控、机械加工区、停车场、称重系统为主，累计20个点，其中货仓监控8个点，停车场监控5个点，大门监控1个点，机械加工区8个点，厂区关键通道4个点。1号机控制大门口，并监视和录像进出大门车量及人员情况。
联动报警是整个安防监控关键组成部分，我们在围墙四面安置了12对红外对射报警器，这些报警器在人或物品越过围墙时会主动发出报警信号，这时系统将在夜间立即打开射灯并发出报警声音来通知保卫人员。同时，我们在围墙周围安置摄像机会毫无遗漏地统计下当初发生情况。保卫人员也能够经过监控画面立即察看到现场情况。
具体情况见下图：

硬盘录像机实时统计监控现场和报警现场录像，并可发出控制指令控制前端设备，如摄像机转动或放大缩小图像，查询、回放历史录像等。硬盘录像机以多画面分割形式显示监控现场图像，同时也能够接收网上授权工作站指令，向其输送现场监控图像或历史录像。
主控室在保卫室内，相关领导经过局域网和监控主机相连，可实现远程分控功效。
（二）、各监控点详述
1、一号区域（大门口）

本摄像机正对大门口，支持云台控制，可任意旋转拉伸画面，并兼顾办公楼西部墙面。关键用于监视和录像出入大门车辆和人员，并为任何可能违法犯罪行为提供证据。该机位也可反向监控门位值班人职员作情况。
2、二号区域（停车场）

停车场于大门口西南角，采取5台固定低罩度彩转黑摄像机，这么监控人员不管是在白天货晚上全部能清楚看清图像，同时和红外对射报警器组成报警和视频录像两层防护，红外对射对出现翻越围墙时主动报警，同时可触发射灯，对晚间杜绝有些人翻越围墙十分有效。

3、三号区域（称重系统）
称重系统在厂区南侧，采取4台固定低照度彩转黑摄像机，关键监控两台称两端，能看清称重车辆车牌和货物情况。从而避免投机倒把行为。
4、四号区域（货仓）
在厂区中间，采取6台低照度摄像机监控每堆货物前卸车情况，能看清货车车牌和货物情况，假如货车内有其它杂物，在经过2台全方位变焦摄像机给予跟踪纪录，目标快速捕捉和近距跟踪观察；使得投机行为无处可藏。
5、五号区域（机械加工区）
在厂区东侧，采取6台固定摄像机监看机械设备运行情况，在配合2台全方位摄像机跟踪货车运动情况。
6、六号区域（厂区关键通道和围墙）

采取4台全方位变焦摄像机监视厂区内关键通道和围墙，并配合围墙红外对射系统，假如有违法进入者，红外报警开启预告，然后摄像机跟踪监看，并把行踪统计下来。
（二）、红外报警器、探灯设备位置及作用描述
红外对射覆盖距离分别为200M和100M，视现场情况而定。
监控总图中，全部探灯均用所表示：均在摄象机周围，在其周围防区出现报警状态时，探灯自动打开，起到威慑和辅助照明作用。依据现场情况敷设4个探灯。
系统供电
本系统采取集中供电模式，全部前端设备供电均由控制室集中供给，；控制室设备设有含稳压功效不间断电源，以确保全部设备稳定供电，前端设备低压电由区域变压器变压后供给。
传输系统
传输系统虽看似简单，在整个系统中却起着至关关键作用，对于信号传输速率、传输品质、传输稳定性、抗干扰能力全部有很大影响。而且，传输线路一旦做好，进行维修或改造是相当麻烦，所以，在线路材质上，我们坚持选择品质优良，符合国家规范线材、管材；而且，严格根据相关国家规范进行施工，以确保传输质量。同时我们在敷设时留下一定数量备用部分，以满足系统扩充前端设备或维修时不影响原系统正常使用要求。
前端摄像机视频信号传输，选择大红旗75-5同轴电缆作为传输介质，摄像机采取监控专用75Ω系列同轴电缆连接，视频信号通常以基带频率（约8MHz带宽）形式传输，同轴电缆是专门设计用来传输视频信号，其频率损失、图像失真、图像衰减幅度全部很小。同轴电缆能很好完成传送视频信号任务。配置有电动云台、电动镜头摄像装置，需在现场安装解码器。
对于报警线路，我们采取屏蔽多芯信号线。
报警系统
探测器选择探测距离为60M，设计时选材时应注意到以下问题：
如：二或四射束探测功效：四射束必需同时被遮挡才会报警，大大降低因鸟或其它小动物可能引发误报。
l 含有射束强度控制功效：可在探测范围内选择最适宜射束强度，避免了周围墙面可能发射和对其它探测器影响
l 灵敏度高，含有较高光学特征。尤其在雨、雾、霜等遮挡射束光强度时（甚至遮挡射束强度99%），探测器仍能正常工作。
l 含有防防水、防尘、防震、拆卸、防破坏功效。犯罪分子为了达成其目标肯定要千方百计对安全防范系统进行破坏。所以技防系统防破坏功效就显得尤为关键。一个连本身安全全部不能保障系统是不可能很好地发挥防范作用。

l 视频监控及照明系统联动功效：当有非法入侵时，系统发出声光报警，联动安防监控并给予统计；必需时，利用数字硬盘录像机移动侦测功效降低误报警。
l 对射距离较长探测器误报率将会增加，所以应留有合适余量。

第七章 系统原理
整个系统由一个中心控制室控制全部前端设备，表现了集中控制设计思想。
前端摄像机将视频信号传输到中控室，由视频分配器把全部信号全部接入数字硬盘录像主机，完成录像资料数字化存放，可供操作人员随时调用资料并能够进行快放、慢放、定格、拍照、放大、打印等等操作；前端防盗报警设备如双鉴探测器、红外对射探测器等全部接入报警控制器，报警控制器将报警信号传到监控主机，由监控主机联动摄像机、照明灯光、声光报警器等前端设备，完成防盗报警系统报警和联动功效。
控制台上2台17”监视器，供操作人员监控使用，监控主机同时能够进行16画面图像资料存放和录像资料回放。控制主机完成防盗报警控制功效。
监控主机同时含有网络视频传送及报警信号传送能力，能够将视频信号及报警信号经过网络传送到远程分控。网络传输服务支持UDP协议传送，并含有录像文件远程回放和下载功效。
报警联动系统结构图。

第八章 系统功效
1、可视化管理
在安防监控系统中，系统操作员经过电视墙或监视器画面显示，能够直观地观察被监控现场图像信息，方便在发生情况时，在最短时间内做出反应。如有需要，还能够将某一图像放大到全屏幕方便更细致地观察。
2、录像备查
全部摄像机传来图像，全部能直接进入数字硬盘录像机进行录制，录像资料随时能够进行回放，也能够设定条件后进行搜索，符合条件画面能很快被搜索出来，供查看或用视频打印机打印。
3、云台镜头操作
系统操作员可经过监控系统进行云台镜头操作：选择摄像机、控制摄像机（可调整云台角度和方位；可调整镜头焦点和焦距）等。
4、方便升级、维护
我们在安防监控系统设计时留有一定余量和接口，便于以后在系统中增加其它设备或和原有监控报警等系统联动。系统中多种摄像机能够更换，方便以后因为环境改变而对摄像机提出新要求。系统在维护时能够不停电作业。在对单台摄像机进行维护时，其它设备不需要停止工作。
5、报警联动功效
防盗报警设备报警信号能够触发对应位置摄像机开始录像，假如是高速球型一体化摄像机，能够联动到已设置好预制位，能够联动现场声光报警器起到震慑罪犯作用，还能够联动照明灯光为摄像机提供充足照度。
6、联网功效
因为采取了优异H.264数字视频压缩技术，使录像资料能够方便地利用光缆或和互联网等进行远程图像传输和远程控制等，为以后全网络数字化信息系统留下了接入可能性，在相当长时间内能够满足用户深入扩充、升级和联网需求。
第九章 关键产品介绍
1）、摄像机
l 成像器件
1/4”光学CCD图像传感器
l 像素
PAL：752（水平）×494（垂直）NTSC：768（水平）×494（垂直）)
l 信号系统
PAL / NTSC
l 水平清楚度
PAL：大于460TV线 NTSC：大于470TV线
l 镜头
内置18倍光学变焦镜头F=1.4 to 73.8mm（F1.4~3.0）
l 信噪比
大于50dB
l 最低照度
0.01Lux/ F1.4
l 扫描方法　　
模式显示、时钟日期显示、标题显示
l 增益控制
自动/手动（-3 to 18dB，3dB段）
l 白平衡
自动，宽动态，室内，室外，单键，手动，无穷远
l 背光赔偿
开启/关闭可选择
l 电子快门
自动/手动
l 图像特效
彩色，反转，艺术，黑白，暴光，镶嵌，压缩，伸展，静止，闪烁
l 视频输出
VBS 1.00Vpp同时负片
l 工作温度　
0°C - +50°C
l 电源
DC9~12V，AC9~12V
尺寸
53.2mm*57.5mm*88.5mm
l 重量　　
大约260克
2）、视频分配器
视频分配器是指将一路信号在无信号损失情况下分配成多路相同信号，输出给多个设备。比如，前端摄像机采集来视频信号经过视频分配器能够接入矩阵同时，再接入硬盘录像机或显示设备等。视频分配器通常有1路输入2路输出（即1进2出）、1进4出、1进8出等等。

1进8出视频分配器
5．1．3．3、画面分割器
画面分割器有四分割、九分割、十六分割多个，能够在一台监视器上同时显示 4、9、16个摄像机图像，也能够送到录像机上统计。 四分割是最常见设备之一，其性能价格比也很好，图像质量和连续性能够满足大部分要求。九分割和十六分割价格较贵，而且分割后每路图像分辨率和连续性全部会下降，录像效果不好。 另外还有六分割、八分割、双四分割设备，但图像比率、清楚度、连续性并不理想，市场使用率更小。 大部分分割器除了能够同时显示图像外，也能够显示单幅画面，能够叠加时间和字符，设置自动切换，联接报警器材。

5．1．3．4、视频切换器
多路视频信号要送到同一处监控，能够一路视频对应一台监视器，但监视器占地大，假如不要求时时刻刻监控，能够在监控室增设一台切换器，把摄像机输出信号接到切换器输入端，切换器输出端接监视器，切换器输入端分为2、4、 6、8、12、16路，输出端分为单路和双路，而且还能够同时切换音频（视型号而定）。 切换器有手动切换、自动切换两种工作方法，手动方法是想看哪一路就把开关拨到哪一路；自动方法是让预设视频按次序延时切换，切换时间经过一个旋钮能够调整，通常在1秒到35秒之间。 能够由主机经过串口遥控切换，也能够手动切换。

5．1．3．5、画面分割器
画面分割器有四分割、九分割、十六分割多个，能够在一台监视器上同时显示 4、9、16个摄像机图像，也能够送到录像机上统计。 四分割是最常见设备之一，其性能价格比也很好，图像质量和连续性能够满足大部分要求。九分割和十六分割价格较贵，而且分割后每路图像分辨率和连续性全部会下降，录像效果不好。 另外还有六分割、八分割、双四分割设备，但图像比率、清楚度、连续性并不理想，市场使用率更小。 大部分分割器除了能够同时显示图像外，也能够显示单幅画面，能够叠加时间和字符，设置自动切换，联接报警器材。

3）、智腾数字硬盘录像机

本系统采取计算机多媒体技术，以计算机硬盘作为存放介质，实现音视频信号实时统计，替换传统录像机监控设备。同时它能够直接和同系列产品配套，组成功效更完善、使用更方便、保全能力更强监控系统。
适用行业
◆银行柜员机、ATM机、金融、邮电、电力系统及仓库重地；
◆桥梁、公路、隧道、收费站、机场、海关安检；
◆公检法机关、兵工厂、军械所、边防哨所、国家保密职能部门；
◆商业场所、超市、个人银行、出入口等关键场所；
◆智能园区、智能大厦
◆学校电子考场
◆企业工厂、生产车间、物资仓库
4）、智腾数字监控系统
智腾数字监控系统(JDVR)是智腾企业依据安防行业特点和多年施工经验自主研发安防监控软件，集音视频数据实时采集和压缩、联动报警、辅助设备控制、网络远程控制等于一体，数据压缩采取H.264算法，整套系统含有声音和画质清楚、硬盘录像时间长、性能稳定、设置灵活等特点，可广泛应用于银行、电力、学校、智能小区、医院、工厂、武警部队等绝大部分领域。

智腾数字监控系统主界面

关键特点
l 稳定性高：系统各功效模块互不干扰，协同工作，即便在忽然断电情况下亦也不会造成原有数据丢失，重新开启后会根据原配置信息继续运行。
l 图像画质清楚：可采取Half-D1格式进行压缩存放，使得不管当地还是远程均能够得到清楚画质。
l 运行速度快：独特线程处理技术使得系统在含有了高稳定性同时仍然确保了系统流畅运行，相比同类产品，本系统可运行于更低配置。
l 支持移动侦测、支持预置点设置和联动报警。
l 支持16路报警输入和输出，无需报警主机，报警输出支持声卡报警。
l 支持16路视频实时预览和压缩，支持16路音频输入。音视频实时压缩和复合经过硬件完成，不占用CPU资源。
l 支持远程网络传输和控制，支持当地录像远程回放和下载。
l 全汉字图形界面，操作直观，设置方便。
l 灵活画面分割设置，支持11种画面分割模式。
l 支持全部状态自动记忆功效。
关键技术指标
纯硬件实时预览和压缩，H.264算法。
音频流标准采取ITU G.726，音频采样率为32KHz。
支持Half-D1、CIF、QCIF、D1等格式图像压缩
预览分辨率可达450线，回放可达420线。
系统支持16路视频输入、16路音频输入、16路报警输入、16路报警输出。
各路视频采集帧率从10-25帧/秒可调。
视频压缩比特率、图像压缩质量灵活可调，录像文件每小时40-160M。
支持独立音频监听功效，监听、录音效果佳。
支持移动侦测功效。
支持预览抓图和回放抓图功效。
录像回放支持单画面、四画面同时回放，录像文件可自动删除也可手工删除，可按时间及通道进行检索，支持对录像文件多种排序。
录像播放时支持0.1-7倍速快放，支持单帧向前和单帧向后播放，支持图像放大功效。
支持日志统计查询、打印，支持系统信息查看。
11种视频画面分割组合，视频画面位置可随意调整或隐藏。
支持云台扩展设置，可设置高达32个云台预置点，支持高速球自动巡航和快速定位。
支持用户管理和锁定功效。
支持网络功效。
5）、矩阵主机DT8064-08V
设备特征：
● 微机模块化、高密度矩阵设计
● 单机最大64台摄像机和16台监视器
● 菜单综合设置 中英文菜单显示可选择
● 键盘口令输入 优先级操作
● 系统可分区 管理系统安全
● 自由、程序、同时、群组切换多个切换方法
● 视频切换、音频切换、报警控制三位一体
● 控制恒速或变速云台/控制电动镜头
● 内置16路报警输入/2路报警联动输出
● 警后联动视频切换、音频切换 自动录像
● 报警输出可编程 报警状态输出
● RS-485通讯 RS-422通讯 RS-232通讯
● 强大网络控制功效
● 兼容多个数字录像机操作
设备介绍：
　　DT8000V系列视、音频主机采取大规模音视频切换专用芯片作为音频视频切换矩阵电路多路多通道切换设备，溶合了优异矩阵切换技术和计算机技术，能够给用户提供卓越整体性能。DT8000V系列经济型视音频主机采取模块化插板结构，含有视频输出、视频输入、音频输出、音频输入等多个模块化插板，用户可选择多种插板组合成系统所需容量和功效切换设备。在一个标准19英寸标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功效等多个功效，大大简化了系统组成，提升了用户系统可靠性。
　　DT8000V系列视、音频主机含有完备矩阵切换能力，能够在任意监视器上显示任意摄像机图像和和之对应声音，而且这种控制能够经过手动操作和自动切换方法来实现，用户可使用一个功效完备、按人机工程学原理设计键盘对系统进行操作和编程。系统中最多能够使用16个键盘或多媒体终端。
　　DT8000V矩阵主机经过控制码转换器可直接控制ROBOT、SENSORMATIC等多画面分割录像处理器。用户可选多个不一样配置系统：4、8、12、16路视音频输入：2、4、6、8路视音频输出。
设备参数：
· 供电电源 <50W AC220V±10% / 50Hz
· 视频输入 1Vp-p(75欧姆负载，不平衡)
· 视频输出 1Vp-p(75欧姆负载，不平衡)
· 视频信噪比 50db（加权）
· 视频隔离度 50db (加权)
· 视频带宽 17MHz(-3db)
· 差分相位 经典值为2%
· 差分增益 经典值为2%
· 视频制式 CCIR和PAL制
· 音频输入幅值 0-2Vp-p
· 音频输出功率 0.5W(8W)
· 音频信噪比 48db（加权）
· 音频隔离度 48db（加权）
· 音频带宽 20KHz(-3db)
· 切换时间 <1毫秒
· 视音频接口 视频：BNC插座/音频：RCA插座
· 环境温度 -10℃~55℃
· 环境湿度 ≤90℅RH(无凝结)
· 外形尺寸 310mm(L)×480mm(W)×89 mm (H)
· 重 量 4Kg（装满模块大约重量）

6)、线材介绍
线缆选择大红旗线缆，介绍以下：

大红旗集团企业成立于1988年。以“求实创新，团结奋进”企业精神，经历十数年艰苦创业和不停进取，大红旗集团企业已发展成为下设济南大红旗线缆、大红旗通信技术和江苏大红旗线缆等三个实体企业集团，经营范围包含铜丝、电缆料、线缆、连接器、、包装盘具／纸箱等。并已形成以上海为研发、销售和管理中心，以扬州为生产基地发展格局。
   企业拥有当今世界优异水平专业生产线和检、测试仪器设备，拥有600多名精诚协作、勤劳智慧职员团体，以优异专业技术和丰富经验，完善ISO9000系列质量确保体系，致力于为中国外关键安全防范工程、CATV系统、通讯网络工程、和国防、航空、仪表、电子电器、建筑等行业和部门提供优质产品和完善服务。
   大红旗集团企业产品和服务关键涵盖：
 一、 高级话筒线、金银线等音频系列电缆；
 二、 视频监控、门禁、消防、报警等安全防范系列电缆；
 三、 CATV专用物剪发泡编织、铝管系列电缆；
 四、 关键用于防火、防油、阻燃、耐腐蚀、漂浮等特殊场所特种电缆；
 五、 五类、超五类电缆、光纤和模块、插座等综合布线产品；
 六、 和上述电缆配套多种连接器和多种多用途综合电缆；
    企业产品经国家信息产业部信息传输线质量监督检测中心、国家广电总局检测中心、上海电缆研究所等权威机构检验合格，各类产品均拥有行业许口证书和各类资质证书。如国家强制认证证书（3C证书）、国家、上海广电局入网证书等行业许可证书和ISO9000系列国际质量确保体系证书等等。

同轴电缆产品示图：

＊＊＿＊＊＿＊＊－1

＊＊＿＊＊＿＊＊－2

＊＊＿＊＊＿＊＊－3
＊＊＿＊＊＿＊＊－4

第十章 施工应注意问题
系统抗干扰方法
针对本系统特点，应采取下列抗干扰方法：
在管线敷设时，应尽可能考虑采取单独接地方法，接地点远离强电接地点，标准上应由甲方提供TN-S型三相四线制地线，安防系统地线采取联合接地方法等电位连接，接地电阻应小于7Ω。
在系统设计和安装调试时，应采取一点接地方法以避免因为接地电位差而引发交流电波等干扰。
(1)系统中前端设备安装时应采取绝缘方法；
(2)系统中信号电缆和控制电缆采取专用电缆；
(3)系统中电缆接头制作应符合规范；
(4)在系统控制室全部设备外壳机箱均应接地；
(5)在土建布局上，确保中央控制室周围20米内无变电站。
为增强设备本身抗干扰能力，应使用交流稳压器。
在设备选型时采取输入电源为交流、低压设备，能够避免引入无须要干扰。
工艺方法
线路布线设计和施工应以安全可靠为标准，并尽可能降低和其它管线交叉跨越，避开环境条件恶劣场所，方便于施工维护。
线缆穿管保护
传输线路采取绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方法敷设，布线使用非金属管材、线槽及其附件采取不燃或阻燃材料制成。优选金属电线管。
敷设在多尘或潮湿场所电线保护管，管口和管子连接处，均应作密封处理(加橡胶垫等)。
当管子长度每超出45m无弯曲、每超出30m有一个弯曲、每超出20m有2个弯曲、每超出12m有3个弯曲时，应在便于接线处装设接线盒。
建筑物内横向布放暗管管径不宜大于Φ25，天棚里或墙内水平、垂直敷设管路管径不宜大于Φ40。穿线管弯曲半径，穿放线缆时大于线缆外径10倍，在穿放一般导线时大于导线外径6倍。
原有建筑物内无吊顶应采取PVC线槽进行敷设。
线缆走线
弱电线路电缆管道最好和强电电缆管道分别设置，如受条件限制必需适用时，弱电和强电线路应分别部署在管道两侧。二者间距离应在30cm以上。
管内或线槽穿线，要求在穿线前管内无铁屑及毛刺，切断口应锉平，管口应刮光。
导线在管内或线槽内不应有接头或扭结，导线接头，应在接线盒内焊接或用端子连接。
穿管绝缘导线或电缆总截面积不应超出管内截面积40％。敷设于封闭或线槽内绝缘导线或电缆总截面积不应大于线槽净截面积50％。
不一样系统、不一样电压等级、不一样电流类别线路，不应穿在同一管内或线槽同一槽孔内。而系统中探测信号传输线、图像、声频传输线，不得和照明线／电力线同线槽、同出线盒、同连接箱安装。
同一工程中相同线路绝缘导线颜色应一致，接线端子应有标号。
室外线管敷设
室外电缆敷设有埋管、直埋、架空和隧道线缆路径，室外电缆线路路径选择应以现有地形、地貌、建筑设施为依据，并按以下标正确定：
l 线路应避开易使电缆受机械或化学损伤路段，降低和其它管线等障碍物交叉。
l 线路应短直，安全稳定，施工维修方便。管道电缆或直埋电缆在引出地面时，均应采取钢管保护。钢管伸出地面不宜小2.5m；埋入地下宜为O.3m～O.5m。
第十一章 系统维护及培训
１、系统设备选型均为现在世界上最优异名牌产品，全部含有厂家质确保书。系统功效齐全，技术优异，性能稳定，以满足安防需要。
２、全部设备及器材由施工方和厂方共同承诺十二个月保修服务。所选产品厂家在济南均设有销售及维修中心，切实做到不管在保修期内还是超出保修期，均可使用户得到良好终生系统维护。
３、施工方承诺２４小时服务响应。不管何种情况，均做到二十四小时根本排除系统出现故障。假如用户有特殊情况不许可系统中止，我们能够用相同型号新设备将出现故障设备换下来，待修好后再将新设备换回，确保安防需要，确保系统正常运行。
４、厂方和施工方共同实施用户人员无偿培训。在系统完工开通后，为用户提供一套对本工程进行优化管理和维护管理模式和提议方案，并向用户长久提供对本工程操作和管理咨询提议。同时对用户管理人员、操作人员或工程师提供系统培训。由企业工程师对其进行系统理论培训和模拟操作培训和现场操作培训。
第十二章 大屏幕显示系统

大屏幕显示系统

技

术

方

案

目 录

第一章 系统概述
第二章 设备性能指标
1． 投影机
2． 投影屏幕
3． 反射镜
第三章 工程案例示范
第四章 工程实施和售后服务
1． 工程实施进度表
2． 系统验收
3． 技术培训
4． 设备安装条件
5． 售后服务
第五章 方案汇总报价

第一章 系统概述

经过多年发展，凭借企业专业服务精神、雄厚实力，和专业人才技术和丰富工程经验，在众多大屏幕企业中脱颖而出，产品包含：LCD、DLP、CRT、背投影拼接屏幕电视墙及拼接控制器，LED电子显示器及控制系统。产品技术优异，品种齐全，几乎涵盖大屏幕领域全部产品。
本系统采取三洋 PLC-XP5100C投影机, 组成大屏幕投影显示系统, 含有高分辨率、高亮度、高对比度、高均匀性等特点。
系统特点概述以下 :
l 整个屏幕亮度均匀，无“暗角”或“亮角”现象，画面稳定无闪烁。
l 支持计算机信号、视频信号选择。
l 屏幕能够单独显示一路RGB或视频信号。
l 系统控制软件能够完成对大屏幕显示信号选择，显示系统操作方便。
l 系统能够连续稳定地运行。

整个系统含有优异性、安全性，含有良好扩展性和可维护性，并符合对应国际和中国家标准准，能够满足目前和以后业务发展需要。

大屏幕规模
本技术方案中大屏幕显示系统是基于SANYO 企业采取LCD FTF液晶板最新技术投影机为主体组合而成．系统含有高分辨率投影机、专业背投影显示器幕、专用投影机架 、RGB矩阵切换器、视频矩阵切换器及相关外围设备等组成。

第二章 设备性能指标
1（投影单元）
（三洋 PLC-XP5100C）

光学规格

投影机类型
商用数据型

投影技术
LCD

技术类型及规格
1.3"TFTP-Si×3

标称亮度(ANSI流明)
5100

标准分辨率
1024×768

最大分辨率
1280×1024

对比度
1000：1

投影规格

投影镜头
F1.8-2.1,f=48.4-62.8mm，1:1.3

标称光亮度均匀值
90%

投影画面尺寸（米）
0.78--10.16

投影距离（米）
1.4--14.6

屏幕宽高百分比
4：3

色彩
1677万

投影方法
正投

调整功效
梯形矫正：垂直±40°，水平±10°

有效扫描频段
水平：15-100KHz，垂直：50-100Hz

视频带宽
180MHz

输入端子
1:RGB(D-Sub15)IN、DVI-D、RGBHV,Y,Pb/Cb,Pr/Cr,Composite(BNC)、Stereo(mini jack)、Composite(RCA)、s-Video(mini DIN4)、Y,Pb/Cb.Pr/CR(RCA×3)、Stereo(RCA×2)

输出端子
Audio×1,RGB×1

2 、投影屏幕
采取丹麦DNP企业NWA-120寸 高清楚度, 广视角 ，超高对比度专业背投影黑色屏幕。组合大屏幕含有高分辨率、高亮度、高对比度、高清楚度，画面稳定无闪烁。

1)- 采取丹麦DNP企业NWA120寸 高清楚度, 广视角 超高对比度专业背投影黑色屏幕。组合大屏幕含有高分辨率、高亮度、高对比度、高清楚度，画面稳定无闪烁
2)- 屏幕平整、牢靠不变形。
3)- 120英寸屏幕尺寸为 2438mm ( 宽 ) X 1828 mm ( 高 )
4)- 屏幕中心增益为>=5　　
5)- 屏幕中心到边缘亮度均匀性好，整体均匀度>=90%。
6)- 视角 : 水平>=160度，垂直>=80度。。
7)- 屏幕对分辨率从640x480到1600x1200图像均能清楚显示。

屏幕剖、面图
水平面

丹麦DNP树脂屏技术参数
屏幕参数
DNP
屏幕尺寸
120”
屏幕高度
1880mm
屏幕宽度
2489mm
显像高度
1828mm
显像宽度
2438mm
增益
5
垂直视角
>=80°
水平视角
>=160°
投影距离
2600–4500mm
菲涅尔间隙
0.5mm

3、 专业反射镜
采取真空镀膜反射系统,产品关键特征:
-反射影像清楚无重影;
-抗磨损,抗腐蚀;
-有保护介质膜;
-反射率94%
真空镀膜专业反射镜和通用标准型反射镜架
含有一个规格反射镜： 适适用于67'、72'、84'、96'、100' 120'、135'、140'和150'一次反射或二次反射。
94%反射：
Wavelengh
(nanometer)
mininum
typical
400
92
93
450
93
94
550
94
94

第三章 工程案例示范

济南将军卷烟厂国际会议厅 120寸单屏

肇庆消防局119指挥中心100英寸LCD单屏大屏幕及监视墙
第四章 工程实施及售后服务

1. 工程实施进度表
依据要求，LCD100寸单屏 估计工程实施进度以下：
工 作 内 容
预 计 日 期
定购投影单元、前端设备
15天
厂内总装、分体调试、初步总调
5天
设备运输、场地安装、集成总调
5天

2. 系统验收
系统在现场安装调试完成后，双方组成验收小组对全套系统依据技术规范书做全方面考评和验收：
验收地点：
验收内容：
l 系统全部设备外观检验，外观无显著缺点。
l 系统安装位置、安全性检验，环境适应性、可靠性检测。
l 显示系统同应用系统连调测试。
l 大屏幕显示系统支持网络显示，支持汉字正确显示。
l 支持多种信号显示，包含RGB和视频输入。
l 大屏幕显示系统控制软件对投影系统调整控制。
l 辅助设备性能检测。
l 相关技术资料齐备。

3. 技术培训
为确保设备安全、可靠运行，便于运行维护，和以后应用软件开发应用，培训一批合格维护和管理人员，供方负责技术培训。
当大屏幕显示系统在用户单位安装和整体调试工作完成以后，企业将专门开设技术培训班，对工作人员进行操作业务技术培训。

4. 设备安装条件
l 电源：220V（正负20%）/50-60HZ,
l 功率： 500W。
l 大屏幕机架含有良好接地
l 提供平坦、坚实地面支持投影机箱体和机架，地面负荷〉200Kg
