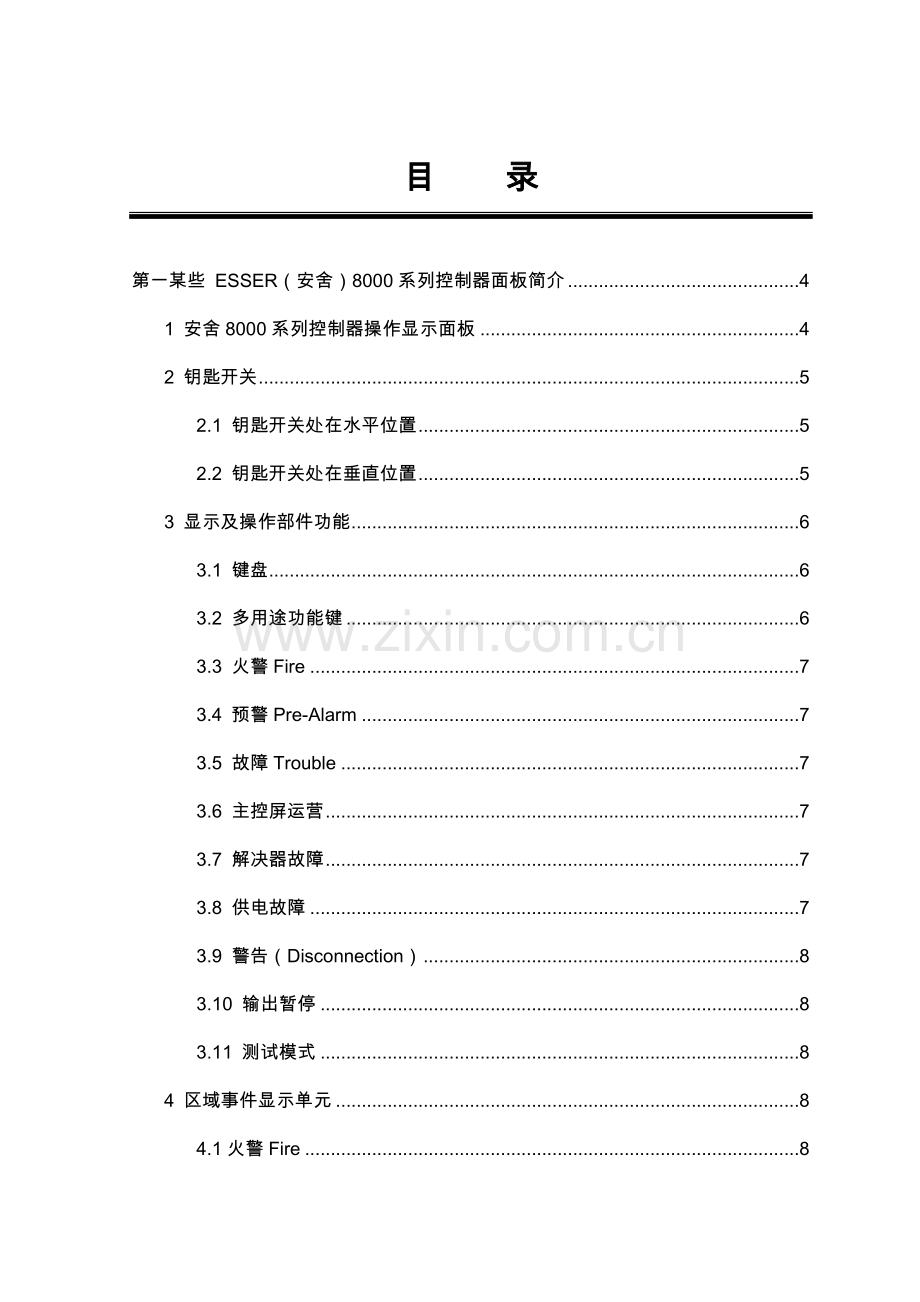

目 录
第一某些 ESSER（安舍）8000系列控制器面板简介 4
1 安舍8000系列控制器操作显示面板 4
2 钥匙开关 5
2.1 钥匙开关处在水平位置 5
2.2 钥匙开关处在垂直位置 5
3 显示及操作部件功能 6
3.1 键盘 6
3.2 多用途功能键 6
3.3 火警Fire 7
3.4 预警Pre-Alarm 7
3.5 故障Trouble 7
3.6 主控屏运营 7
3.7 解决器故障 7
3.8 供电故障 7
3.9 警告（Disconnection） 8
3.10 输出暂停 8
3.11 测试模式 8
4 区域事件显示单元 8
4.1火警Fire 8
4.2 隔离/警告Disconnection/Trouble 8
5 火警复位Panel Reset 9
6 警铃消音Audible Alarm off 9
7 其他信息Other Messages 9
7 确认/蜂鸣器消音Verify/Buzzer Off 9
第二某些 ESSER（安舍）8000系列控制器状态 10
1 正常状态 10
2 火警 10
3 故障 10
4 解决器故障 11
5 警告 11
6 测试模式 11
第三某些 ESSER（安舍）8000系列控制器操作功能 12
1 功能键及选取菜单 12
1.1 菜单Menu简介 12
1.2 显示及显示控制 13
1.3 显示信息优先顺序 14
1.4 信息文本，其他信息及参数 15
1.5 输入时间/日期 15
2 探测区 16
2.1 启动/复位探测区 16
2.2 隔离探测区 16
2.3 探测区状态查询 16
3 探测器 17
3.1 恢复/复位探测器 17
3.2 隔离探测器 17
3.3 探测器状态查询 18
4 控制点 18
4.1 恢复控制点 18
4.2 隔离控制点 19
4.3 控制点状态查询 19
5 状态信息窗总结显示 20
6 报警次数 20
7 面板灯光测试 21
8 维护级别 21
9 系统操作维护功能 22
9.1 主回路功能 22
9.2 感应元件功能（回路） 22
9.3 感应元件功能（探测区域/探测器） 22
9.4 主回路功能 23
9.5感应元件功能---合用于整个回路 23
9.6 感应元件功能（探测区/探测器）---仅对模仿回路 25
9.7 打印机功能 26
9.8 显示以往事件记录 27
9.9 模仿控制输出功能 28
10 更换打印纸 29
11 更换探测器环节（由指定维修员进行） 30

第一某些 ESSER（安舍）8000系列控制器面板简介
1 安舍8000系列控制器操作显示面板

1
区域状态LED灯批示单元
2
火警状态批示灯
3
预警状态批示灯
4
故障状态批示灯
5
警告状态批示灯
6
文本信息显示窗
7
查阅翻动键
8
特殊功能键盘
9
操作键盘
10
键盘保护钥匙开关

2 钥匙开关
ESSER8000系列控制器（8000C、8000M、8008型控制器）都具备防止操作键盘被无关人员动作钥匙保护开关。
2.1 钥匙开关处在水平位置
² 恢复键盘操作功能，可以对本控制器或网络上其他控制器进行操作。
² 启用显示菜单（Menu）。

2.2 钥匙开关处在垂直位置
² 键盘不能使用，此时，可以取下钥匙。
² 在键盘功能被取消时，“其他信息”（Additional Messages）键及“确认/蜂鸣器消音”（Verify/Buzzer off）键仍可使用。

3 显示及操作部件功能

所有接受到事件信息，如：火警、故障、警告等都会在显示窗中以中文文本方式显示，显示屏容量8行40字符。
3.1 键盘
通过键盘操作，可以对有关区域或个别探测器执行“模仿测试”功能，也可以对系统中任何控制点执行“模仿输出”功能，以及启动/屏蔽系统中任何一种报警点或控制点等……功能。
3.2 多用途功能键
通过四个位于菜单栏下方功能键，可以选取进入相应功能菜单（Menu）。
这些菜单内容依照控制屏级别或既有状态而有不同功能。
3.3 火警Fire
红色LED火警灯持续点亮，表白系统侦测到火警（一种或各种）。
火警点显示在控制器文本信息窗中。
3.4 预警Pre-Alarm
红色LED火警灯持续点亮，表白系统侦测到预警信号（一种或各种）。
预警点显示在控制器文本信息窗中。
发出预警信号有两种状况：
1、智能探测器探测值已经达到预警值。
2、在“回路”或“报警区”设立有“两探测器相与”功能时，其中一种区或一种探测器探测到火警信号。
3.5 故障Trouble
黄色LED灯持续点亮，表白系统存在故障信号。
3.6 主控屏运营
绿色“主控屏运营” LED灯亮，表达电源连接正常，控制屏处在正常工作状态。
3.7 解决器故障
黄色“解决器故障” LED灯亮，表达控制屏功能消失，不能再进行显示或操作（“确认/蜂鸣器消音”（Verify/Buzzer off）键例外）。
3.8 供电故障
黄色“供电故障”（Power Supply）LED灯亮，表达主电源或电池不正常。
3.9 警告（Disconnection）
黄色LED灯持续点亮，表达至少有一种输入点或输出点被隔离。
3.10 输出暂停
“输出暂停” 黄色LED灯持续点亮，表达至少有一种输出点被隔离。
3.11 测试模式
“测试模式” 黄色LED灯持续点亮，表达系统正在测试某一设备有关功能，正在进行维护保养。

在测试中探测区不能传送报警或事件信息。

4 区域事件显示单元
可显示192个探测区状态。
可分类显示火警或故障、警告状态信息。
4.1火警Fire
红色LED火警灯持续点亮，表白系统侦测到火警（一种或各种）。
红色LED火警灯闪烁：第一种火警点。
4.2 隔离/警告Disconnection/Trouble
黄色LED灯持续点亮，表白该探测区被隔离。
黄色LED灯持续闪烁，表白该探测区至少有一种探测器故障。

探测区被隔离后将不能传送报警或事件信息。
5 火警复位Panel Reset
火警复位后，控制屏对系统进行重新检测，所有火警与技术报警探测器及探测区都恢复到正常状态。
如果现场火警与技术报警信号依然存在，控制器将会在复位后报出来。
6 警铃消音Audible Alarm off
隔离或打开系统编程为“警铃设备”类型所有控制点。
这是一种重复键，即：按一下便会隔离控制点，再按如下就打开控制点，再次按下，则重新隔离控制点……如此类推。

隔离后控制点将不会发出消防联动控制信号。

7 其他信息Other Messages
显示该项报警或事件信息有关内容（如有话）。

在面板键盘“上锁”后此键依然能使用。

7 确认/蜂鸣器消音Verify/Buzzer Off
系统确认各类设备既有状态信息，并把控制器蜂鸣器关闭。

在面板键盘“上锁”后此键依然能使用。

第二某些 ESSER（安舍）8000系列控制器状态
8000控制器有5种不同工作状态：
1 正常状态
² “主控屏运营”LED灯（绿色）点亮。
² 系统无端障信息。
² 操作键盘已用钥匙键上锁。
2 火警
² “火警”LED灯（红色）点亮。
² 控制器内蜂鸣器持续长鸣。
² 外部报警设备动作。
² 显示屏中有火警信息文本显示。
² 区域状态显示单元中相应LED灯（红色）点亮，如有各种火警，则第一种报警。区域LED（红色）闪烁。。
3 故障
² “故障” LED灯（黄色）点亮。
² 控制器内蜂鸣器间断响动。
² 系统中至少有一种设备存在故障。
² 显示屏中有相应故障文本显示。
² 区域状态显示单元中相应LED灯（黄色）闪烁。

探测区输入输出点有故障时将不能正常工作，应尽快告知维护人员进行修复

4 解决器故障
² 此时控制器仅具备少某些功能。
² 显示屏没有文本显示。
² 无信息评估解决功能。
² 外部设备无法联动动作。

此时控制器大某些功能已经失效，应尽快告知厂商或经销商进行维修

5 警告
² “警告” LED灯（黄色）点亮。
² 在“警告” LED灯下方也许会批示哪一某些设备被隔离，如探测器或控制点。
² 显示屏中会显示关于信息。
² 区域状态显示单元中相应LED灯（黄色）闪烁。
6 测试模式
² 当控制器处在“模仿测试”时，此LED灯（黄色）点亮，表白系统中有探测器或控制点正处在模仿测试运营状态。

注意：在测试模式中探测区将不能正常报警

第三某些 ESSER（安舍）8000系列控制器操作功能
如下简介8000控制器单机操作重点。
在多控制器网络中操作也许会略有不同。
1 功能键及选取菜单
1.1 菜单Menu简介
在键盘功能启用状态下，显示屏可显示四个主菜单，它们可分别被其下方功能键选定：
内容：按级别显示相应状态信息。
资料：不同类型信息综合显示。
服务：进入维护级别，可执行回路开/关等维护功能。
调试模式：进入专业维护级别，普通有密码保护。
时间功能：设定系统时间与延时时间。
取消：不执行或不存储，离开既有菜单。
选取：确认所选取菜单项目和操作。
功能：确认执行所选取功能。
网络信息：查看网络中其他控制器信息。
信息文本：对某一事件显示内容（在编程软件有有关设立时才会显示出来）。
参数/其他信息：对某一事件显示厂家参数或其他信息内容（在编程软件有有关设立时才会显示出来）。
² 如果在编程软件中既设立有Information又有additional Text，会先显示additional Text（参数/其他信息）内容；如要显示Information Text，只要在显示additional Text（参数/其他信息）期间按下次功能键即可。additional Text普通显示设备位置信息，Information Text普通显示告示或警示信息。
1.2 显示及显示控制

以上共有5个火警已经发生，显示窗中显示了第一种和最后一种火警，按左右箭头键，可翻动显示其他火警信息（第2个至第4个）。
如在编程时设立有Information Text，按“其他信息”键，可查阅到有关信息。
有显示内容阐明“1.火警”
第1个火警发生于7月28日15:10
第2区第2个探测器探测到火警
关于火警发生地方可参阅第1及2行文字
查阅箭头键

1.3 显示信息优先顺序
当前最高优先顺序第一及最后一条信息总是显示在控制器显示窗上。如果此时尚有其他同等优先顺序事件存在，按“其他信息”键能查阅到这些信息。

显示优先顺序
事件状态
显示方式
1
火警

2
主回路火警

3
技术报警

4
预警

5
故障

6
主回路故障

7
主回路启动

8
系统故障

9
警告（隔离）

10
主回路隔离

11
继电器输出故障

12
继电器隔离

13
启动报警设备

14
测试操作

² 如果在显示过程中进行操作，相应功能照常执行。只是最高优先级别信息会在按下键后自动显示约20秒。
1.4 信息文本，其他信息及参数
其他信息显示举例
以上例子反映了在按“其他信息”键后所显示文本内容，这些文本是在编程设立时定义，容许最多4行，每行40个字符。
按“内容”键返回到“状态显示”。

最后一项操作约20秒后，控制器自动返回到最上菜单。

1.5 输入时间/日期
进入时间功能菜单，可输入时间和日期。
用箭头键将输入区域移动到相应位置（时、分、日等），用数字键盘按日/月/年格式输入对的时间值。星期天自动计算。
取消：不存储输入值，退出
功能：存储输入值

最后一项操作约20秒后，控制器自动返回到上一级菜单，此时输入值未储存。

2 探测区
2.1 启动/复位探测区
办法：按下“区域”键，输入要启动/复位探测区区域号码，再按下“恢复”键。
用启动/复位探测区功能，可把已隔离某一探测区重新恢复到正常状态。
对已经打开探测区，复位一次后可清除当前故障或火警信息。
2.2 隔离探测区
办法：按下“区域”键，输入要隔离探测区区域号码，再按下“隔离”键。
用隔离探测区功能，可隔离探测区及其中火警。此时，警告LED灯点亮，且显示屏上有一条文本显示该探测区被隔离。
如配备有区域状态显示单元，相应LED灯也将点亮。
2.3 探测区状态查询
办法：按下“区域”键，输入要查询探测区区域号码，再按下“状态”键。
通过此查询功能，可查阅到相应探测区既有状态（如正常、警告、故障等）信息。

3 探测器
此功能仅仅针对9200系列地址式探测器。
系统编程时，每个探测器均有独立区域号和探测器号。
3.1 恢复/复位探测器
用恢复/复位探测器功能，可把已被隔离某个探测器重新启用。
办法：
第一步：按一下“区域”键后输入探测器所在探测区编码；
第二步：按一下“探测器”键后输入探测器编号；
第三步：按一下“恢复”键。
对于已经动作探测器，复位一次后就可清除当前火警或故障信息。
3.2 隔离探测器
此功能可隔离探测器。
探测器被隔离后，面板“警告”LED灯点亮，同步，显示屏有有关文本信息显示。
办法：
第一步：按一下“区域”键后输入探测器所在探测区编码；
第二步：按一下“探测器”键后输入探测器编号；
第三步：按一下“隔离”键。

3.3 探测器状态查询
通过此功能，可查询相应探测器既有状态信息（如正常、警告、故障等）。
办法：
第一步：按一下“区域”键后输入探测器所在探测区编码；
第二步：按一下“探测器”键后输入探测器编号；
第三步：按一下“状态”键。
4 控制点
4.1 恢复控制点
此功能将本来已经被隔离控制点重新投入使用。
办法：按下“控制点”键，输入要恢复控制点区域号码，再按下“恢复”键。

4.2 隔离控制点
此功能可将控制点（继电器输出）隔离。
此时，面板“警告”灯点亮，在显示窗有相应文本信息。
办法：按下“控制点”键，输入要隔离控制点区域号码，再按下“隔离”键。

注意：控制点被隔离后，有关控制点将不参加火警联动功能。

4.3 控制点状态查询
此功能可查询控制点（继电器输出）工作状态。
如：正常、启用、隔离、故障等。
办法：按下“控制点”键，输入要查询控制点区域号码，再按下“状态”键。

5 状态信息窗总结显示
在总结显示内容中，所有适时信息类别，如火警、警告、故障等信息都按优先级别顺序显示。
如当前系统信息多于一屏，可运用查阅箭头键翻动显示。
如要理解某一类别详细状况，先用箭头键将光标指向该信息行，然后按下“内容”键即可查看。
6 报警次数
对于本地控制器，分别显示火警及技术报警次数，对于与其相连网络中其他控制器，则显示其报警总数。例如：
这个例子显示：本地控制器至今有5个火警及1个技术报警；该网络中共有过10个火警及5个技术报警。

报警次数不能复位到0000

7 面板灯光测试
按此键后，灯光测试功能被启动约10秒钟，以检查所有LED灯与否正常。

控制器以及区域事件显示单元上所有LED灯应点亮。
控制器文本显示窗变暗。
控制器蜂鸣器发声。
控制器所支持编程软件版本在显示窗显示出来。
10秒钟后此功能自动结束。
在10秒钟内重按测试键将中断灯光测试功能。
8 维护级别
维护级别容许操作者执行操作或隔离火灾报警系统中个别探测器及个别回路。
这些功能可在网络中跨屏执行。

9 系统操作维护功能
如下操作不需要密码，能在维护级别下直接执行。
9.1 主回路功能
² 恢复/隔离回路卡
9.2 感应元件功能（回路）
² 隔离整个回路中复合探测器个别感应元件
² 恢复整个回路中所有感应元件
9.3 感应元件功能（探测区域/探测器）
² 隔离整个中复合探测器个别感应元件
² 恢复整个探测区域中所有感应元件

用键盘输入相应功能菜单编号或直接用箭头键选取相应菜单，然后按选取键进入此菜单。

9.4 主回路功能
² 使用此功能，主回路及其所连所有探测区和探测器都可通过键盘操作进行隔离或恢复。
² 输入相应回路编号，按选取功能键。
² 用键盘输入相应功能编号（1=恢复，2=隔离）或直接用箭头键选取相应功能后按选取键执行此功能。
² 如果输入编号有差错，可按0字清除，然后重新输入回路号。

当一种回路被隔离时，与其相连所有探测区及所有探测器都被隔离，不能正常报警。

9.5感应元件功能---合用于整个回路
使用此功能，可隔离一种回路中所有复合探测器个别感应元件。
例如：隔离所有光电感应元件（O），或隔离所有离子感应元件（I），或隔离所有复合探测器OI感应元件。
隔离感应元件功能只能对OT或OTI、O2T复合探测器有效。
注意：感温元件（T）不能隔离。

选取“2、感应元件功能（回路）” 或直接用箭头键选取然后按“选取”功能进入。
输入相应主回路编号，按选取功能键。
用键盘输入相应功能编号
1=O传感元件隔离
2=OI传感元件隔离
3=I传感元件隔离
4=所有传感元件隔离或直接用箭头键选取然后按确认功能键进入。

不容许恢复/隔离状况
探测器感应元件被关上会在显示屏上显示出来，但如浮现：
1） 回路中某些感应元件已经被隔离或
2） 所选取感应元件类型不存在或
3） 某探测区整个已经被隔离
那么，显示窗中将会浮现“不容许恢复/隔离”文本以提示不容许执行感应元件隔离。
对某一回路而言，普通只能执行一次隔离功能，如隔离探测器或感应元件等。
当某一探测区某些感应元件已经被隔离时，这一探测区将不能再被隔离。
如要隔离该探测区 ，应先恢复相应感应元件功能，在执行区域隔离功能。

9.6 感应元件功能（探测区/探测器）---仅对模仿回路
使用此功能，可隔离探测区中所有复合探测器某一类型探测器感应元件，也可隔离某些探测器某种感应元件。
通过输入探测区及探测器号，可以隔离某个复合探测器某个感应元件。
如果仅输入探测区号，则该探测区中所有复合探测器某感应元件都被隔离。
如果该区域中某些复合探测器中感应元件已经被隔离，则显示窗中将浮现“不容许恢复/隔离”文本以提示不容许执行感应元件隔离功能。此时，只能先将原先隔离感应元件恢复，才干执行此外感应元件隔离功能。
隔离感应元件功能只对OT及OTI、O2T复合型探测器有效。如果某一种回路中既有复合型探测器又有单一感应元件探测器，那么，只有复合型探测器相应感应元件才干被隔离。
如果某一探测区已经执行过隔离功能，例如，某种感应元件已经被隔离，那么，该探测区以及整个回路都不能再执行隔离功能。但对于回路中其他其他探测区，只要其中感应元件或探测器没有被隔离，则依然可执行区域隔离功能。

9.7 打印机功能
在这个菜单下，可对控制器上打印机执行打印或隔离功能。
控制器所有事件记录都可用打印机打印出来。

不能跨网络控制其他控制器打印机。

内置打印机被设立为4个单元，第一种数字是控制器编号（由0至31）

主控屏编号
内置打印机编号
01
0101
02
0201
03
0301
：
：
31
3101

当打印机功能启用时，打印机编号会自动显示出来，此动作可按“区域”Zone键取消。
1) 隔离打印机
输入选定打印机机编号并按选取键
选取“1、隔离”。
打印机隔离后不能打印任何系统运作信息或事件。
2) 启动打印机
输入选定打印机机编号并按选取键。
选取“2、复位”。
3) 打印记录事件
控制器能存储200个以往事件记录。
输入选定打印机机编号并按选取键
选取“3、打印以往记录”。
如想在打印过程中停止打印，可选取隔离打印机功能。

9.8 显示以往事件记录
在调试模式级别时，所有以往记录都可以在“以往记录”（Event Mem.）中显示出来。最后200条事件，如火警、故障、隔离以及授权使用等，都会以时间记录，并显示最新事件。
事件会自动以顺序编码排号。较大号码为较新事件。

可以用箭头查询键先后浏览各个事件。

9.9 模仿控制输出功能
系统中所有控制点都可以支持此功能。
操作者可以在控制器上选取此功能来远程动作相应消防设备（如：警铃、声光报警器等火警告警装置、消防水泵、消防风机……等）。

模仿控制输出功能不支持跨网络操作。

可模仿控制输出模块有：
² 模块继电器，如4输入/2输出模块、12继电器模块、32LED发光二极管模块……等。
² 地址式探测器继电器底座或地址式电笛底座。

1) 选取“模仿控制输出”菜单。
2) 输入继电器或控制点编号
3) 按选取键，
4) 按Function 键以作输入
5) 按Repeat键，控制器执行更大一编号控制点模仿输出功能。
6) 每一种模仿输出功能执行后，必要选取“3、测试完毕”后才干将控制点恢复到正常状态。

10 更换打印纸
1、 先用钥匙打开打印机门。
2、 放入热敏打印纸。
3、 拉下拉杆。
4、 把纸张穿过胶轴及打印头之间
5、 把纸张绕过拉杆，并扣紧在卷轴上
6、 扣紧后再转多一圈加以固定，把卷纸轴放回原位。
7、 推上拉杆。
8、 把热敏纸卷紧，令卷纸轴容易卷纸
9、 关上打印机门及锁上。
10、 启动打印机。

11 更换探测器环节（由指定维修员进行）
第一步，隔离需更换故障探测器所在回路。
1、 启动钥匙键。
2、 选取“维护”菜单。
3、 选取“1、回路功能”
4、 输入回路编号，例如：113，232再按“选取”键。
5、 按“2、隔离”
第二步，更换探测器
回路隔离后，才干更换探测器！
小心地安装好新探测器，不要损坏其有关回路线路。
第三步，在控制器上执行“更换探测器”功能
1、 选取“维护” 菜单。
2、 选取“调试模式”菜单。
3、 选取“1、回路功能”。
4、 输入回路编号，例如：113，232再按“选取”键。
5、 按“4、更换探测器”
第四步，等待控制器显示屏“测试模式”LED灯熄灭。
“测试模式”LED灯熄灭后，表达已经成功更换了探测器 。
