海康景区联网监控解决专项方案.docx

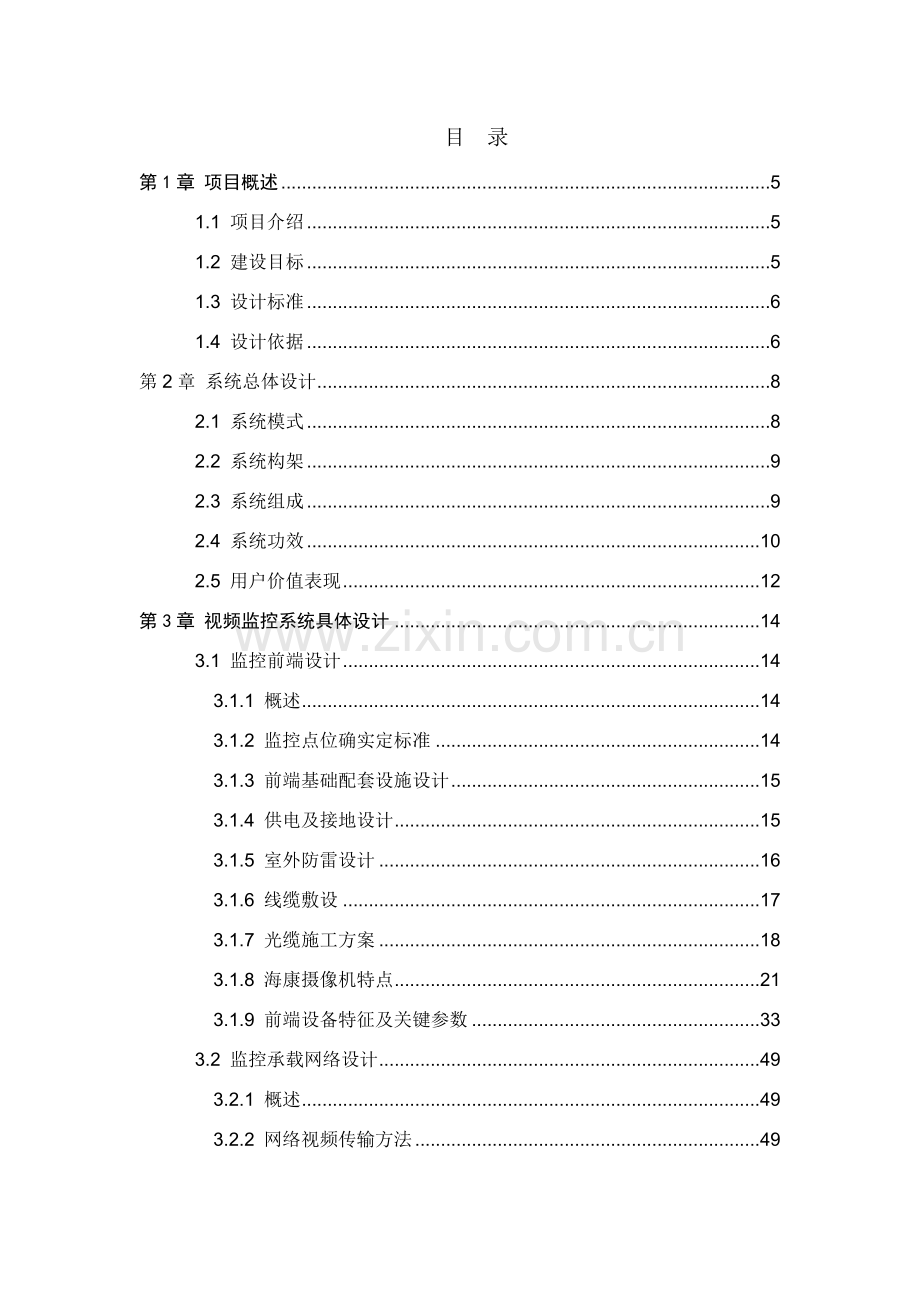

景区联网监控处理方案目 录 第1章 项目概述51.1 项目介绍51.2 建设目标51.3 设计标准61.4 设计依据6第2章 系统总体设计82.1 系统模式82.2 系统构架92.3 系统组成92.4 系统功效102.5 用户价值表现12第3章 视频监控系统具体设计143.1 监控前端设计143.1.1 概述143.1.2 监控点位确实定标准143.1.3 前端基础配套设施设计153.1.4 供电及接地设计153.1.5 室外防雷设计163.1.6 线缆敷设173.1.7 光缆施工方案183.1.8 海康摄像机特点213.1.9 前端设备特征及关键参数333.2 监控承载网络设计493.2.1 概述493.2.2 网络视频传输方法493.2.3 监控传输网络具体设计513.3 监控存放方案设计553.3.1 存放系统需求分析553.3.2 存放系统具体设计573.3.3 存放设备关键特征及具体参数603.4 拼接处理子系统设计653.4.1 液晶拼接处理器关键功效653.4.2 关键功效效果展示673.4.3 拼控解码设备选型703.5 大屏显示子系统设计743.5.1 大屏显示子系统结构743.5.2 LCD大屏介绍753.5.3 LCD大屏亮点展示773.5.4 显示设备选型803.6 分控中心833.7 流媒体系统833.7.1 概述833.7.2 服务器选型843.8 分控和总控级联883.8.1 XXX、XXX和XXXX平台级联883.8.2 XXX景区设备对接893.9 应用管理系统设计893.9.1 平台设计概述893.9.2 平台整体架构设计903.9.3 平台基础业务功效953.9.4 平台基础管理功效1033.9.5 平台高级业务应用功效1093.9.6 平台对接设计112第1章 概述1.1 建设背景近两年黄金周全国旅游统计来看，旅游业作为新列入国民战略性经济支柱产业地位凸显，旅游井喷时代到来指日可待。伴随游客量不停增加，旅游景区管理和服务面临前所未有挑战：如景区安全、游客管理服务、车辆调度、森林防火和资源保护等，任何一个问题处理不好，全部有可能影响景区整体效益和计划目标。目前，景区保护、发展已进入一个新历史时期，要实现景区新一轮大发展和新超越，必需依靠科技手段，着力打造智慧旅游，经过智慧景区建设，实现智慧旅游服务、智慧旅游管理、智慧旅游营销目标，为旅游业可连续发展奠定扎实基础。1.2 建设目标项目建设要求以新一代宽带泛在网、云计算、人工智能等新兴信息技术为支撑，实现各系统跨平台、跨网络、跨终端，支持大量用户并发访问，海量数据应用，在现有景区信息化基础上，最大程度地实现各个景区信息资源共享，实现各个景区视频监控图像及报警管理统一管控，最大程度地提供综合信息资源利用和应用支撑服务能力，最大程度地提升风景名胜区管理和服务水平。1.3 设计标准伴随信息技术飞速发展，新技术不停涌现。联网监控系统，必需是高性能、可扩展计算机网络体系结构，方便支持以后不停更新和升级需要，从而保护投资。同时本方案以满足实际应用为出发点，设计时关键遵照以下标准：l 可靠性系统可靠性是系统长久稳定运行基石，只有可靠系统，才能发挥有效作用。本方案从系统设计理念到系统架构设计，再到产品选型，全部将连续秉承系统可靠性标准，均采取成熟技术，含有较高可靠性、较强容错能力、良好恢复能力及防雷抗强电干扰能力。l 优异性在投资费用许可情况下，系统采取当今优异技术和设备，首先能反应系统所含有优异水平，包含优异传输技术、图像编码压缩技术、视频智能分析技术、存放技术、控制技术，其次使系统含有强大发展潜力，设备选型和技术发展相吻合，能保障系统技术寿命及后期升级可延续性。l 扩展性系统应充足考虑扩展性，采取标准化设计，严格遵照相关技术国际、中国家标准准，确保系统之间透明性和互通互联，并充足考虑和其它系统连接；在设计和设备选型时，科学估计未来扩容需求，进行余量设计，设备采取模块化结构，便于系统扩容、升级。系统加入新建时，只需配置前端系统设备、建立和上级调度连接，在管理平台做对应配置即可，软硬件无须做大改动。l 易管理性、易维护性系统采取全汉字、图形化软件实现整个监控系统管理和维护，人机对话界面清楚、简练、友好，操控简便、灵活，便于监控和配置；采取稳定易用硬件和软件，完全不需借助任何专用维护工具，既降低了对管理人员进行专业知识培训费用，又节省了日常频繁地维护费用。l 安全性综合考虑设备安全、网络安全和数据安全。在前端采取完善安全方法以保障前端设备物理安全和应用安全，在前端和监控中心之间必需保障通信安全，采取可靠手段杜绝对前端设备非法访问、入侵或攻击行为。数据采取前端分布存放、监控中心集中存放管理相结合方法，对数据访问采取严格用户权限控制，并做好异常快速应急响应和日志统计。第2章 系统总体设计2.1 系统模式新建系统全部采取纯网络监控系统，以前端摄像机到后端存放，再到解码上墙全部采取数字网络传输技术，避免在数次模数转换过程中对原始图像数字造成损失，另外数字信号在传输上得天独厚优势也为后端高清视频录像和高清解码上墙提供了底层数据保障。报警系统也将以网络方法连接到系统监控中心，由监控中心进行统一管控，并在。系统采取安全卫士，实现景区报警紧急求援和对现场突发情况应急处理。2.2 系统构架监控系统框架图2.3 系统组成景区联网监控系统分为六大部分：一、高清治安监控系统：关键由红外高清网络枪形摄像机、红外高清球机成，可同时将原有监控点位进行整合接入本平台即达成实时全高清显示效果。二、报警系统：报警系统关键由安全卫士组成，实现应急求援和现场情况应急处理。三、传输系统：视频传输因为前端设计采取网络摄像机，视频流传输以编码压缩后以太网数据包进行传输。以太网传输关键以光纤为关键传输介质，经过交换机和光纤收发器来组建监控网络，同时经过光纤为关键传输介质实现视频、报警系统信息高速网络平台搭建。四、监控中心管理系统：由管理服务器，平台软件、存放设备、交换设备和空调等环境辅助设备组成，在管理服务器上布署平台软件，对前端治安高清监控系统、监控中心存放系统和大屏显示系统进行统一管理、调度。存放设备对环城景区前端监控点录像进行集中存放。同时完成总控中心对下面三个分控中心指挥调度。五、大屏显示系统：由LCD液晶显示单元、液晶拼接处理器组成，实现各类视频上墙显示。六、分控系统：人机交互界面，经过简单直观操作界面能够对监控资源进行基于不一样网络调用。按不一样应用环境能够分为监控用户端、互联网用户端、B/S访问界面和手机监控用户端等。 2.4 系统功效整套监控系统能够为用户提供以下监控功效：全天候监控功效：经过安装全天候网络监控设备，实现全天候二十四小时无死角视频监控，实时监控景区内能安全情况及运行秩序情况等；紧急求援和应急处理：系统采取安全卫士实现景区紧急音视频对讲求援并在突发情况下实现特殊事件应急处理，为游客提供紧急药品及自卫警棍，从而实现反恐防暴。昼夜成像功效：日夜成像网络摄像机很适合天气晴朗、能见度良好情况下对监视范围内观察监视识别；红外网络摄像机则含有优良夜视性能和较高视频分辨率，对于照度很低甚至0LUX照度情况下含有良好成像性能；高清成像功效：利用高清成像技术对区域内实施监控，有利于获取进入景区内全部些人员细节信息，对于监控中心工作人员远程监控和指挥提供便利。前端设备控制功效：对于200万网络智能球机可手动控制镜头变倍、聚焦等操作，实现对目标细致观察和抓拍需要； 报警功效：系统对各监控点进行布防，避免人为破坏。当破坏行为发生时，现场发出告警信号，同时将报警信息传输到监控中心，使管理人员第一时间了解现场情况；实时录像功效：有突发事件能够立即调看现场画面并进行实时录像，统计事件发生时间、地点、立即报警联动相关部门和人员进行处理，事后可对事件发生视频资料进行查询分析；智能回放查询功效：支持系统在回放录像时设定一定智能搜索条件，依据设置条件进行有选择性录像回放，并支持录像回放时对特定区域视频进行电子放大功效，帮助用户愈加快更正确定位录像文件；设备状态监测功效：对于系统前端节点为网络摄像机，它们和软件平台之间保持IP通信和心跳保活，软件平台能实时监测它们运行状态，对工作异常设备可发出报警信号，提醒管理人员立即处理或更换故障设备。电子地图功效：系统软件多级电子地图，能够将区域平面电子地图以可视化方法展现每一个监控点安装位置、报警点位置、设备状态等，利于操作员方便快捷地调用视频图像；报警联动：经过监控管理中心和第三方安防系统，如报警系统和门禁系统进行集成开发。当报警系统防区被触发或门禁系统开关门动作被触发时能够发生报警，系统将自动产生报警信号，并联动相对应摄像机（可设置预置位和报警联动）进行图像采集在控制中心用弹跳方法直观在监视器上显示，方便值班人员在大量监控图像中对最关键图像进行优先查看。数字矩阵功效：网络视频流经视频综合平台解码在电视墙上输出显示，支持BNC、DVI、HDMI显示接口，视频输出分辨率最高支持1080P（1920*1080），能够经过控制键盘控制数字矩阵设备调取网络中任意一路或多路图像在电视墙上显示；拼接显示控制：中心上墙设备含有画面拼接能力，能够将多块大屏拼接成一块大屏进行显示，方便对单画面图像进行细致查看，设备含有对拼接墙控制管理，自由切换拼接屏组屏方法，现在支持12、13、22、23、24等多个拼接模式；支持网络存放：支持NAS、IP SAN和NVR等多个网络集中存放方法；集中管理指挥功效：在指挥中心采取视频综合管理软件，实现对各监控点多画面实时监控、录像、控制、报警处理和权限分配；远程配置和管理功效：支持远程获取和配置参数，支持远程导出和导入参数。用户权限分配功效：完备用户权限管理，权限可细化到通道单个权限，方便对不一样用户使用权限进行合理分配。日志功效：完备操作、报警、异常及信息日志统计，可远程获取日志信息并以标准文档或图表进行显示。远程访问：领导能够经过互联网远程观看突发事件现场实时图像，遥控指挥，支持互联网用户端连接访问、B/S用户端和手机用户端进行访问。2.5 用户价值表现该系统是以用户需求为出发点、用户价值为落脚点，并结合海康威视产品亮点进行组合设计，该系统设计可带来以下几点用户价值，总结为“两个便利、三类降低、四种效果”，具体以下：1) 系统布署便利：该方案实现了软件和硬件布署一体化、视频解码和上墙显示一体化及网络、模拟、数字视频信号可集中处理一体化，方便安装调试，降低了布署时间；2) 系统扩容便利：采取是标准化设备，可接入第三方平台软件；而且平台开放性高，可兼容其它厂家摄像机、存放等设备；视频综合平台采取模块化设计，设计时留有一定冗余，方便系统后期升级和扩容；3) 存放成本降低：该方案设计采取码流低摄像机，最大可降低3/4存放占用空间，降低了存放成本；4) 网络成本降低：该方案经过采取低码流网络高清智能摄像机，相同图像质量下，720p码率只需12M，1080p码率只需34M，从而降低了网络开销，降低了网络成本；5) 系统功耗降低：以前端摄像机到磁盘阵列全部采取新技术降低了功耗，从整体上降低了功耗，达成节能减排效果；6) 良好视觉效果：系统实现了全高清模式，且可实现对大场景高清监控，满足用户对高清监控需求，提升用户体验度；7) 通畅预览效果：该套方案经过优异智能编码技术，有效降低了视频码流，降低了视频预览不流畅等现象；8) 便捷管理效果：系统实现了全网络监控，满足用户对数字化组网要求，方便用户对系统网络化管理，轻松做到足不出户就能管控管局；9) 优异智能效果：该套方案采取网络设备，表现了高度智能化水平，可让用户体验丰富智能效果。第3章 视频监控系统具体设计3.1 监控前端设计3.1.1 概述前端摄像机是整个安全防范系统原始信号源，关键负责各个监控点现场视频信号采集，并将其传输给视频处理设备。监控前端设计将结合实际监控需要选择适宜产品和技术方法，保障视频监控效果。作为监控系统视频源头，摄像机对整套监控系统起着至关关键作用。对摄像机基础要求是：图像清楚真实、适应复杂环境、安装调试简便。1、图像真实清楚摄像机种类很多，其本源是内部关键部件“图像传感器+数字处理芯片”，针对不一样行业有完全不一样优化方案。比如：广播电视系统图像处理偏艳丽，这是符合观众视觉需求。相对而言，视频监控系统对图像要求是真实还原，尤其是图像色彩应和现场一致，比如：人肤色、衣着颜色、车辆颜色等。其次，图像清楚度关键取决于图像传感器线数，线数越高，图像解析力越高，能获取更多图像细节。2、适应复杂环境可见光成像系统彩色模式很适合能见度良好情况下对监视范围内观察监视识别；红外模式则含有优良夜视性能和较高视频分辨率，对于照度很低甚至0LUX照度情况下含有良好成像性能。对于门厅等有逆光光照、明暗交合等环境原因，设置宽动态网络摄像机进行视频监控。3、安装调试简便摄像机多安装于难以摘取位置，所以使用过程中再度调试是较麻烦，增加维护成本。摄像机应该提供OSD操作菜单供用户远程调试及参数修改3.1.2 监控点位确实定标准摄视频监控系统关键由前端摄像机组成，依据现场不一样环境和应用选择不一样摄像机。本方案中，前端摄像机总配置标准以下：景区监控点位选择标准关键依据以下多个需求：1. 景区出入口车辆和人员安全管理需要；2. 外部和内部人员流动实时监控需要；3. 景区内部关键区域或单位办公室出入管理需要；4. 监控中心设备和人员状态远程管理需要；3.1.3 前端基础配套设施设计1、安装支架对于室外摄像机因为安装地点全部在道路或室外公共场所，摄像机安装固定以立杆为主。杆底端焊接固定法兰盘，预留拉线孔，地基应是硬质，同时依据现场安装点地质实际情况，调整对应尺寸。立杆安装应牢靠，不得歪斜，需用水平仪来测定；制作要美观，其顶部应做防水帽。立杆应有较高强度，抗台风、防摄像机抖动、防攀爬、防腐。立杆基础规格按不一样杆体进行分别设计。2、立杆要求基础高度3.5米或依据实际情况定制，钢板厚度不低于4mm，抗氧化处理，镀锌喷塑，杆体须配置避雷针，地笼部分尺寸为600mm*450mm*450mm，地笼钢板承台厚度大于10mm。基础制作要求：用商混c20或大于商混c30标准现场搅拌砂浆，灌注大于700mm*550mm*550mm灌装体。（立杆外形和景区现有路灯杆外形保持一致）3.1.4 供电及接地设计对前端供电和控制部分，采取有效避雷接地方法，充足保障前端稳定性和可靠性1、配线管路等电位连接。等电位连接是将正常不带电（或不带信息）、未接地或未良好接地设备金属外壳、电缆金属外皮、金属构架、金属管线和接地系统作电气连接，预防在这此物件上因为感应雷电高压或接地装置上雷电入地高电位传输造成对设备内部绝缘、电缆芯线反击。监控点设备（含电源避雷器、控制信号避雷器）宜采取单点接地方法实现等电位连接，独立接地电阻小于10。2、系统供电电源质量满足下列要求：稳态电压偏移小于2%；稳态频率偏移小于0.2Hz；电压波形畸变率小于5%。3.1.5 室外防雷设计1、防雷设计考虑环境原因、雷电活动规律、系统设备关键性、发生雷灾后果严重程度，分别采取对应防护方法。在进行防雷设计时，坚持全方面计划、综合治理、优化设计、多重保护、技术优异、经济合理、定时检测、随机维护标准，进行综合设计及维护。防雷系统防雷设计采取直击雷防护、等电位连接、屏蔽、合理布线、共同接地系统和安装电涌保护装置等方法进行综合防护。坚持预防为主，安全第一指导方针。防雷系统依据所在地域雷暴等级、设备放置在雷电防护区位置不一样，采取不一样防护标准。为确保防雷设计科学性、优异性，建设工程在设计前宜做现场雷电环境评定。2、防雷设计方案监控中心楼内在大量实时运行电子、微电子设备，又是整个系统指挥调度中心，依据建筑物防雷设计规范GB50057-94要求，建筑物防雷设计规范附录四要求，需有完善外部直击雷防护方法。安装监控摄像头需含有外部防护方法或处于周围建筑物保护半径内，以保护云台摄像头等设备免遭直击雷危害。避雷针引下线利用建筑钢结构柱做泄流线，条件不许可时，也能够单独用25mm2以上铜绞线穿镀锌钢管屏蔽，并做绝缘处理，从避雷针尖直接以最短路径入地，以减小泄流时雷击电磁脉冲辐射而损坏微电子设备和室外控制系统。电源系统防雷方法。依据IEC1312防雷及过电压规范中相关防雷分区划分，针对关键系统防雷应分为三个区，分别加以考虑。只做单级防雷可能会带来，因雷电流过大而造成泄流后残压过大破坏设备或保护能力不足引发设备损坏。电源系统多级保护，可防范从直击雷到工业浪涌各级过电压侵袭。监控中心电源防护。依据国家相关低压防雷相关要求，外接金属线路进入建筑物之前必需埋地穿金属管槽15米以上距离进入建筑物，且在建筑物线路进入端加装低压避雷器。做到在电源进入端安装低压端总电源防雷器，将由外部线路可能引入雷击高电压引至大地泄放，以确保后接设备安全。在直击雷非防护区每个视频监控点均配置预放电避雷针，安装于监控点立杆顶部。提前预放电避雷针利用雷云电场周围电场强度向针尖发射高压脉冲特征，提前一定时间引导雷电放电，不至于使局部雷云电荷积累形成过大雷击强度，降低监控点雷击接闪强度和电子设备雷击电磁脉冲强度，提升了室外监控点保护裕度。供电设施雷击电磁脉冲防护。电源防雷系统关键是预防雷电波经过电源对前端设备造成危害。为避免高电压经过避雷器对地泄放后残压或因更大雷电流在击毁避雷器后继续毁坏后续设备，和预防线缆遭受二次感应，本系统对前端室外防水箱220V电源进线和室外防水箱到摄像机低压电源线路进行避雷接地。220V电源进线避雷标称放电电流大于10KV，接地线缆提议大于6mm2。3.1.6 海康摄像机特点3.1.6.1 IPC功效亮点 超低照度海康威视摄像机采取业界高端传感器和DSP，含有很高感光度，在光照条件极差条件下也可取得色彩还原度较高画面。图1. 超低照度摄像机对比效果示例图 强光抑制在夜间监控车辆道路、出入口等情况下，往往因为车光线太强严重影响视频图像质量，海康威视产品中广泛采取强光抑制技术来处理此种困扰，有效抑制强光点直接照射造成视频图像模糊，能自动分辨强光点，并对强光点周围区域进行赔偿以取得更清楚图像。 图2. 强光抑制开启和关闭效果示例图 红外增强针对夜间或光线不好场景下图像质量差问题，海康威视推出红外摄像机和红外球机，并结合3D降噪技术能够取得清楚夜间图像。 3D数字降噪3D数字降噪功效能够降低弱信号图像噪波干扰。因为图像噪波出现是随机，所以每一帧图像出现噪波是不相同。3D数字降噪经过对比相邻几帧图像，将不重合信息（即噪波）自动滤出，从而显示出比较纯净细腻画面。海康威视产品中广泛采取3D时空域联合降噪处理，结合正确噪声强度估量算法，在光照理想、噪声较低时图像清楚细节没有损伤，光照不足时噪申显著抑制，图像细节大量保留，有效提升视频监控图像质量。图3. 降噪前图片示例图4. 降噪后图片示例 新一代宽动态监控环境中常会碰到光线明暗反差过大场景，利用宽动态技术，场景中尤其亮部位和尤其暗部位同时全部能看得尤其清楚。一般摄像机获取是背景清楚不过前景较暗图像，宽动态摄像机能获取前景和背景全部清楚图像。海康威视采取业界高端传感器并结合自主研发算法，海康威视新一代WDR基于动态范围达120db多重曝光Sensor，采取局部亮度映射和图像增强相结合处理算法，在逆光环境下能够清楚地保留暗处细节并抑制亮处过曝，大幅提升宽动态场景图像质量。图5. 宽动态摄像机图片效果示例图3.1.6.2 SMART IPC特色功效海康威视推出SMART IPC系列产品，包含、网络高清筒机和网络高清半球，在传统IPC基础上，又在智能编码、智能侦测、智能控制上取得了很大突破，经过优异编码技术、图像感知和处理技术等在保障甚至提升监控图像质量前提下，大幅度降低视频码流，使得在有限网络带宽条件下传输高质量视频图像数据，而且经过丰富多样功通满足不一样环境监控要求，提升视频监控系统智能化水平。图6. SMART IPC亮点图 智能编码1) 低码率l 相同图像质量下，720p码率只需12M，1080p码率只需34M；l 码率最多降低3/4，存放空间最多降低3/4，带宽占用最多降低3/4。2) ROI（感爱好区域编码）图7. ROI示意图l ROI可将码流资源按需分配，将有限资源集中在一块或多块感爱好区域，提升感爱好区域（如车牌、人脸）图像质量；l 在确保关键区域图像质量前提下，码率最少可降低1/2。3) SVC（可伸缩视频编码技术）图8. SVC示意图l SVC使得网络摄像机编码后视频流含有伸缩能力，配合后端支持SVC磁盘阵列，可实现对任意时间段录像抽帧压缩，压缩后可将录像时间延长3倍；l 海康720pIPC低码率+ROI综合利用可节省3/4存放空间，一块2T硬盘，可存放4路720pIPC录像47天。4) 多码流图9. 多码流示意图l 支持多路独立编码码流，双路实时高清码流；l 每路码流可分别设置不一样分辨率、帧率、编码格式(H.264/MJPEG/MPEG4)；l 总带宽提升至80M，可满足20路同时在线预览。5) 低延时l 高效编码算法，全部网络摄像机产品延时均在200ms以内；l 最短延时模式下，平均延时720p/2M可达140ms，1080p/4M可达160ms。 智能侦测1) 行为侦测图10. 行为侦测示意图l 智能行为侦测功效支持对跨界入侵行为进行自动检测，并可对进入区域和离开区域行为分别布防；也可对区域入侵行为进行自动检测，并可对入侵区域物体占比进行自动识别，降低误报率；l 摄像机侦测到以上行为后可联动报警及录像等功效。2) 人脸侦测图11. 人脸侦测示意图l 智能行为侦测功效支持对跨界入侵行为进行自动检测，并可对进入区域和离开区域行为分别布防；也可对区域入侵行为进行自动检测，并可对入侵区域物体占比进行自动识别，降低误报率；l 摄像机侦测到以上行为后可联动报警及录像等功效。3) 音频侦测图12. 音频侦测示意图l 摄像机音频侦测功效可对声音强度进行检测，当检测到无音源输入或某一时刻音频强度超出声音强度阈值时，可实现自动预警。同时含有环境噪音过滤功效，可经过软件算法处理方法缓解背景噪声对音质带来影响。4) 场景侦测图13. 场景侦测示意图l 海康威视视频质量诊疗技术可对场景变更、图像虚焦问题进行自动分析检测，并联动报警；l 海康威视场景模式可对多种场景下参数进行预设，方便用户选择；l 支持日夜两套参数配置，可实现自动切换。 智能控制1) 智能Smart IR图14. 智能smart IR示意图l 新一代Smart IR技术可自动检测画面亮度，经过内部算法自适应调整红外灯亮度和画面亮度，从而达成抑制近处物体过曝同时确保背大厅域亮度效果。1) ABF自动背焦调整图15. ABF示意图l 部分枪机含有ABF(自动后焦调整)功效，经过摄像机上ABF按钮或用户端/IE上辅助聚焦等按钮可自动或手动实现图像传感器细微调整，从而达成微调焦距作用，方便了安装调试。2) AF自动对焦图16. AF示意图l 一般电动镜头受减速齿轮控制，聚集速度慢，且不能实现实时全自动聚焦，只支持一键辅助聚焦；齿轮不含有自锁功效，所以不抗震；l 海康威视电动镜头支持变倍后自动对焦功效（AF），无需手动聚清，且聚焦速度快，同时含有自锁功效，抗震效果好。3.2 监控承载网络设计3.2.1 概述网络整体设计不仅关系到整个网络系统性能，还包含到未来网络系统怎样有效地和新技术接轨和系统平滑升级等问题。本系统立足于满足高清视频接入、转发、存放、解码等需求，同时选择适合有发展前途网络技术，充足满足未来五年监控系统业务需求。所以首先对监控系统网络建网思绪做一个整体计划，监控网络系统考虑以下多个方面：1) 采取新一代、主流网络技术来设计监控网络，新一代网络技术往往能提供更高性能，而且有更长产品生命周期，便于维护。2) 传统设计方法是按关键层、接入层分级设计，不过伴随网络管理技术进步和发展，网络设计向扁平型方向发展。3) 监控网络需要根据模块化、结构化标准设计，便于以后扩充和升级。4) 针对网络安全隐患，系统应经过多个安全方法保障系统安全。3.2.2 网络视频传输方法监控系统中，视频信号传输是整个系统很关键一环，这部分造价虽小，但关系到整个监控系统图像质量和使用效果，所以要选择经济、合理传输方法。现在，在网络监控系统中最常见传输介质是双绞线、光纤和无线等方法，对于不一样场所、不一样传输距离，应选择不一样传输方法。l 双绞线传输双绞线以太网传输是用5类以上双绞线作为传输介质进行编码数字信号远程传输。这种传输方法优点是线缆和设备价格廉价，不过传输距离相对较近，不加中继器设备最多只能传输100米。l 光纤传输本项目中用到光缆传输是“数字电信号对光信号，然后光信号对数字电信号”转换传输系统。光缆传输技术是远距离传输最有效方法，传输效果也全部公认好，适于几公里到几十公里以上远距离传输。具体实施为一般双绞线视频信号（周围监控点）到以太网光端机，经过光缆把视频信号传输到监控中心以太网光端机还原成电数字信号进行监控和存放。3.2.3 监控传输网络具体设计3.2.3.1 网络结构设计监控传输网络系统关键作用是接入各类监控资源，为中心管理平台各项应用提供基础保障，能够愈加好服务于各类用户。1) 关键层数据中心关键网关键层关键设备是关键交换机，作为整个网络大脑，关键交换机配置性能较高，。现在关键交换机通常全部含有双电源、双引擎，故关键交换机通常不采取双关键交换机布署方法，不过对和关键交换机背板带宽及处理能力要求较高。2) 接入层l 前端视频资源接入前端网络采取独立IP地址网段，完成对前端多只监控设备互联。前端视频资源经过IP传输网络接入监控中心或数据机房进行汇聚。前端网络接入现在采取两种常见方法，通常为点对点光纤接入方法和点对多点PON接入方法。接入层需对NVR存放设备网络接入提供支撑，确保NVR存放设备网络环境安全可靠。l 用户接入对于用户端接入交换机部分，需要增加对应用户接入交换机，提供用户上网服务。监控中心布署接入交换机，经过万兆/千兆光纤链路接入到传输网络中。确保监控中心解码器及用户端正常适用。3.2.3.2 网络IP地址计划IP地址合理分配是确保网络顺利运行和网络资源有效利用关键，要充足考虑到地址空间合理使用，确保实现最好网络地址分配及业务流量均匀分布。IP地址空间分配和合理使用和网络拓扑结构、网络组织及路由有很亲密关系，将对网络可用性、可靠性和有效性产生显著影响。所以在对网络IP地址进行计划建设同时，应充足考虑当地网对IP地址需求，以满足未来业务发展对IP地址需求。IP地址计划标准：1) 唯一性：一个IP网络中不能有两个主机采取相同IP地址；这就需要选择一个足够大IP地址范围，不仅能够满足现有需要，同时能够满足未来网络扩展。两个不一样网络互联时应避免使用同一网段IP地址，以免造成IP地址冲突。2) 简单性：地址分配应简单易于管理，降低网络扩展复杂性，简化路由表项。3) 连续性：连续地址在层次结构网络中易于进行路径叠合，大大缩减路由表，提升路由算法效率；IP地址分配既要考虑到扩充，又要能做到连续。4) 可扩展性：地址分配在每一层次上全部要留有余量，在网络规模扩展时能确保地址叠合所需连续性。5) 灵活性：地址分配应含有灵活性，以满足多个路由策略优化，充足利用地址空间。3.2.3.3 VLAN计划VLAN就是虚拟局域网，伴随视频专网中用户和终端设备大规模接入，网络广播流量呈几何级数量增多，经过VLAN技术，把一定规模用户和终端归纳到一个广播播域当中，从而限制视频专网广播流量，提升带宽利用率。每一个VLAN在数据转发时，能够二层和三层方法实现数据转发 ，二层VLAN 技术能将一组用户归纳到一个广播域当中，从而限制广播流量，提升带宽利用率。三层VLAN 是基于IP协议，一组用户归纳到一个网段内，经过网关和别组进行交换。在网络用户VLAN计划方面，通常可依据视频用户、前端设备、后台设备等所属部门，和具体网络应用权限来划分。在具体VLAN计划中，应合理计划每一个VLAN中实际用户数量。通常计划VLAN资源参考以下多个做法：1) VLAN1在全部设备上不启用三层接口地址，不使用VLAN1承载实际业务或作为网管VLAN。2) 全网每台设备网管VLAN能够使用同一个，方便设备预配置和日常管理。3) 我们通常提议根据每个区域进行VLAN资源划分，全部IPC使用VLAN均遵从所在区域VLAN计划。4) 尽管在不一样汇聚设备上使用相同VLAN并不冲突，不过不许可这么做法，会对后期维护和故障排除造成很大困难。5) 假如建设网络所使用设备不能直接在端口上配置互联用IP地址，需要绑定对应VLAN话，还需要单独划分出来一大段VLAN资源用于设备互联，强烈提议全网设备互联用VLAN根据链路去划分，每条链路使用一个互联VLAN。3.2.3.4 路由总体计划路由分为静态路由和动态路由，依据项目实际情况进行选择。静态路由是在路由器中设置固定路由表。除非网络管理员干预，不然静态路由不会发生改变。因为静态路由不能对网络改变作出反应，通常见于网络规模不大、拓扑结构固定网络中。静态路由优点是简单、高效、可靠。在全部路由中，静态路由优先级最高。当动态路由和静态路由发生冲突时，以静态路由为准。动态路由是网络中路由器之间相互通信，传输路由信息，利用收到路由信息更新路由器表过程。它能实时地适应网络结构改变。动态路由适适用于网络规模大、网络拓扑复杂网络。其中最常见动态路由是OSPF (Open Shortest Path First开放式最短路径优先）协议。3.2.3.5 网络传输带宽要求 考虑到网络传输过程及其它应用开销，链路可用带宽理论值为链路带宽80%左右，为保障视频图像高质量传输，带宽使用时提议采取轻载设计，轻载带宽上限控制在链路带宽50%以内。1) 关键层交换机到接入交换机网络采取光模块来传输，带宽需达成千兆以上，原有带宽未达成要求，增加带宽；2) 传输设备如光纤收发器到接入交换机之间带宽提议达成百兆；3) 传输设备如光纤收发器之间传输带宽提议达成百兆；3.2.3.6 网络可靠性设计网络可靠性是为了确保视频在传输过程中，关键步骤在出现设备损坏或失败时，还能够确保正常传输。网络可靠性关键可从传输链路可靠性、网络设备可靠性两个方面进行设计。1） 传输链路可靠性传输链路可靠性通常经过链路聚合技术来进行保障。链路聚合设计增加了网络复杂性，不过提升了网络可靠性，使关键线路上实现了冗余功效。除此之外，链路聚合还能够实现负载均衡。2） 网络设备可靠性网络设备可靠性关键经过关键部件冗余备份、设备冗余备份、传输告警抑制和快速链路故障检测来进行保障。关键部件冗余备份是指网络设备提供主控、电源等关键部件1+1冗余备份；另外系统各单板及电源、风扇模块均含有热插拔功效。这些设计使得设备或网络出现严重异常时，系统能够快速地恢复和作出反应，从而提升系统平均无故障运行时间，尽可能地降低不可靠原因对正常业务影响。设备冗余备份是指经过双机虚拟化或虚拟路由器冗余协议等方法实现网络设备冗余备份。一旦出现设备不可用情况，可提供动态故障转移机制，许可网络系统继续正常工作。传输告警抑制是指对告警进行过滤和抑制，避免网络频繁振荡，因为当接口开启快速检测功效后，告警信息上报速度加紧，会引发接口物理层状态频繁在Up和Down之间切换。快速链路故障检测是一套全网统一检测机制，用于快速检测、监控网络中链路或IP路由转发连通情况。3.2.3.7 网络安全性设计网络安全性方面是保护网络系统中软件、硬件及数据信息资源，使之免受偶然或恶意破坏、篡改和泄露，确保网络系统正常运行、网络服务不中止。网络安全性设计关键有结构安全、访问控制、安全审计、边界完整性检验、入侵防范和网络设备防护这几方面内容。3.2.3.8 网络管理计划网络管理关键是从网络监控管理、应急操作管理和日常维护管理三个方面对网络管理计划进行简明说明：1）网络监控管理网络系统监控关键是经过网管系统统一进行信息采集和事件展现，配合网络系统进行实施。2）应急操作管理应急操作管理关键是经过固定操作步骤，经过对故障设备进行主备切换、脱网隔离和旁路等方法快速恢复网络系统连通性。3）日常维护管理日常维护管理关键包含故障诊疗、配置和设备操作等内容，指导网络运维人员日常维护管理工作。3.3 监控存放方案设计3.3.1 存放系统需求分析在整个监控系统中，前端监控部分经由IP Camera直接采集数字监控信号，然后经过局域网由管理服务器来统一管理和存取监控数据，并由存放系统来存放相关监控数据。依据用户网络和实际应用情况，对视频监控存放系统建设要满足以下需求：l 高性能因为有多路摄像头数据并发连续写入，考虑以后摄像头增加，而且同时有多路服务器可能读取数据，所以需要高性能处理存放系统。存放系统要采取业内技术优异、性能优良、工作稳定存放设备，要确保在实施后相当一段时间内能够充足满足用户使用需求。l 海量存放空间本项目存放空间时间30天，要求对全部视频数据进行集中存放，这就要求存放设备必需提供足够海量存放空间。l 集中式共享采取集中式数据存放模式，能够实现数据和存放空间集中存放，统一管理，使数据和空间管理、备份很方便。l 数据可靠性数据高度集中系统，数据安全是第一位。系统可靠性标准应贯穿于系统设计、设备选型、软硬件配置到系统施工全过程；确保在单点或多点故障情况下，系统能够连续运行，并能在线恢复正常；通常情况下，采取盘阵列技术来提升数据可靠性。只有可靠系统，才能发挥有效作用。l 可扩展性 伴随监控范围扩大，摄像头数据量增加和存放天数延长，存放系统可扩展性尤为关键，良好扩展性能够确保业务连续性。l 网络化监控中心建设网络化完善，轻易进行数据集中存放，采取网络化设备扩容更灵活、施工难度小，而且便于远程监控、维护简单。网络化架构有利于实现互联互通，实现视频资源共享。l 易用性系统操作应含有灵活简便，人机界面友好，易于掌握特点，操作人员能够方便物进行使用及维护，使整个系统功效得以最大实现。l 系统增值服务配合备份软硬件环境，系统能够增加备份、容灾功效，深入提升可靠性，保护用户数据。3.3.2 存放系统具体设计3.3.2.1 存放结构存放子
