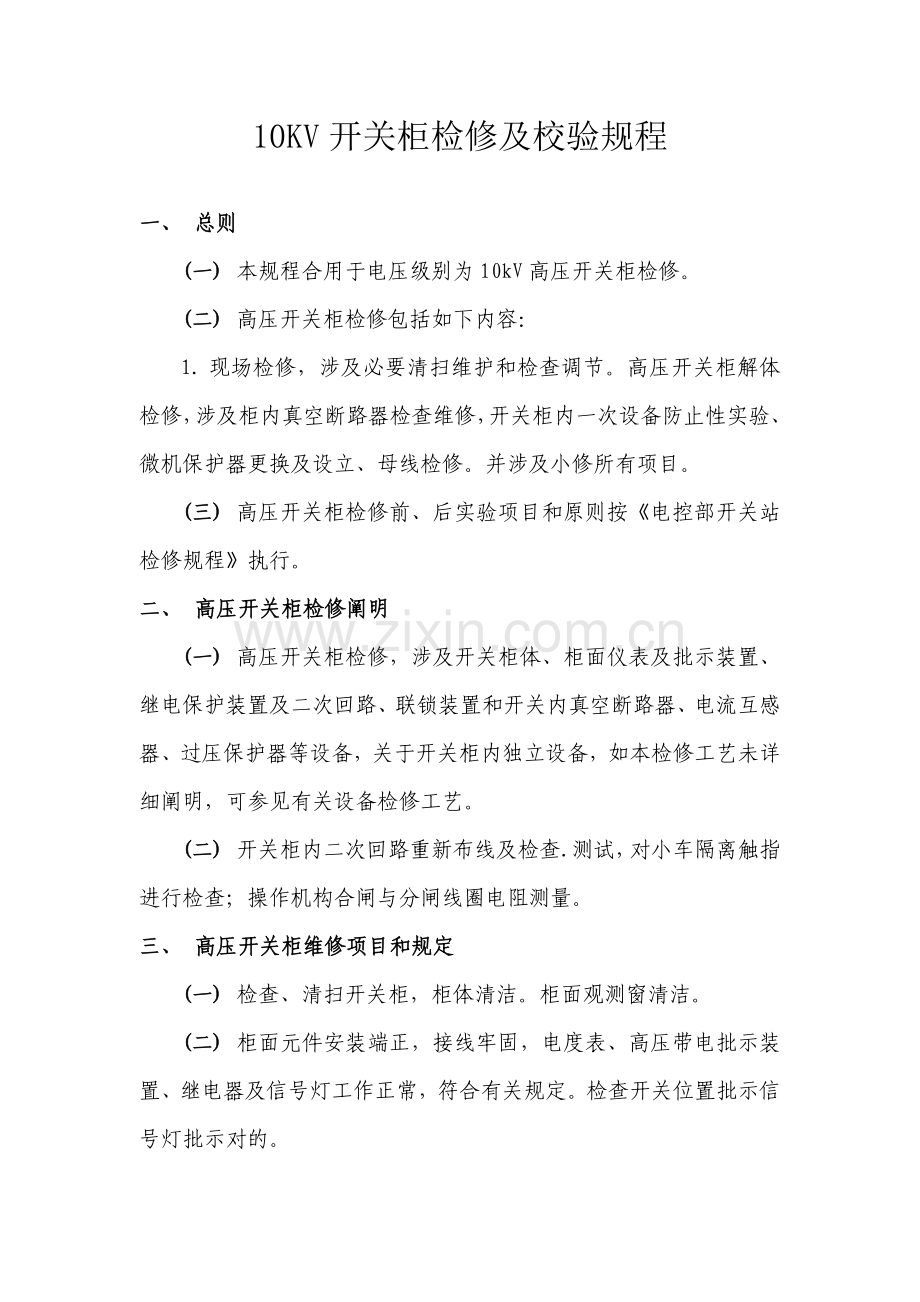

10KV开关柜检修及校验规程

一、 总则
(一) 本规程合用于电压级别为10kV高压开关柜检修。
(二) 高压开关柜检修包括如下内容：
1. 现场检修，涉及必要清扫维护和检查调节。高压开关柜解体检修，涉及柜内真空断路器检查维修，开关柜内一次设备防止性实验、微机保护器更换及设立、母线检修。并涉及小修所有项目。
(三) 高压开关柜检修前、后实验项目和原则按《电控部开关站检修规程》执行。
二、 高压开关柜检修阐明
(一) 高压开关柜检修，涉及开关柜体、柜面仪表及批示装置、继电保护装置及二次回路、联锁装置和开关内真空断路器、电流互感器、过压保护器等设备，关于开关柜内独立设备，如本检修工艺未详细阐明，可参见有关设备检修工艺。
(二) 开关柜内二次回路重新布线及检查.测试，对小车隔离触指进行检查；操作机构合闸与分闸线圈电阻测量。
三、 高压开关柜维修项目和规定
(一) 检查、清扫开关柜，柜体清洁。柜面观测窗清洁。
(二) 柜面元件安装端正，接线牢固，电度表、高压带电批示装置、继电器及信号灯工作正常，符合有关规定。检查开关位置批示信号灯批示对的。

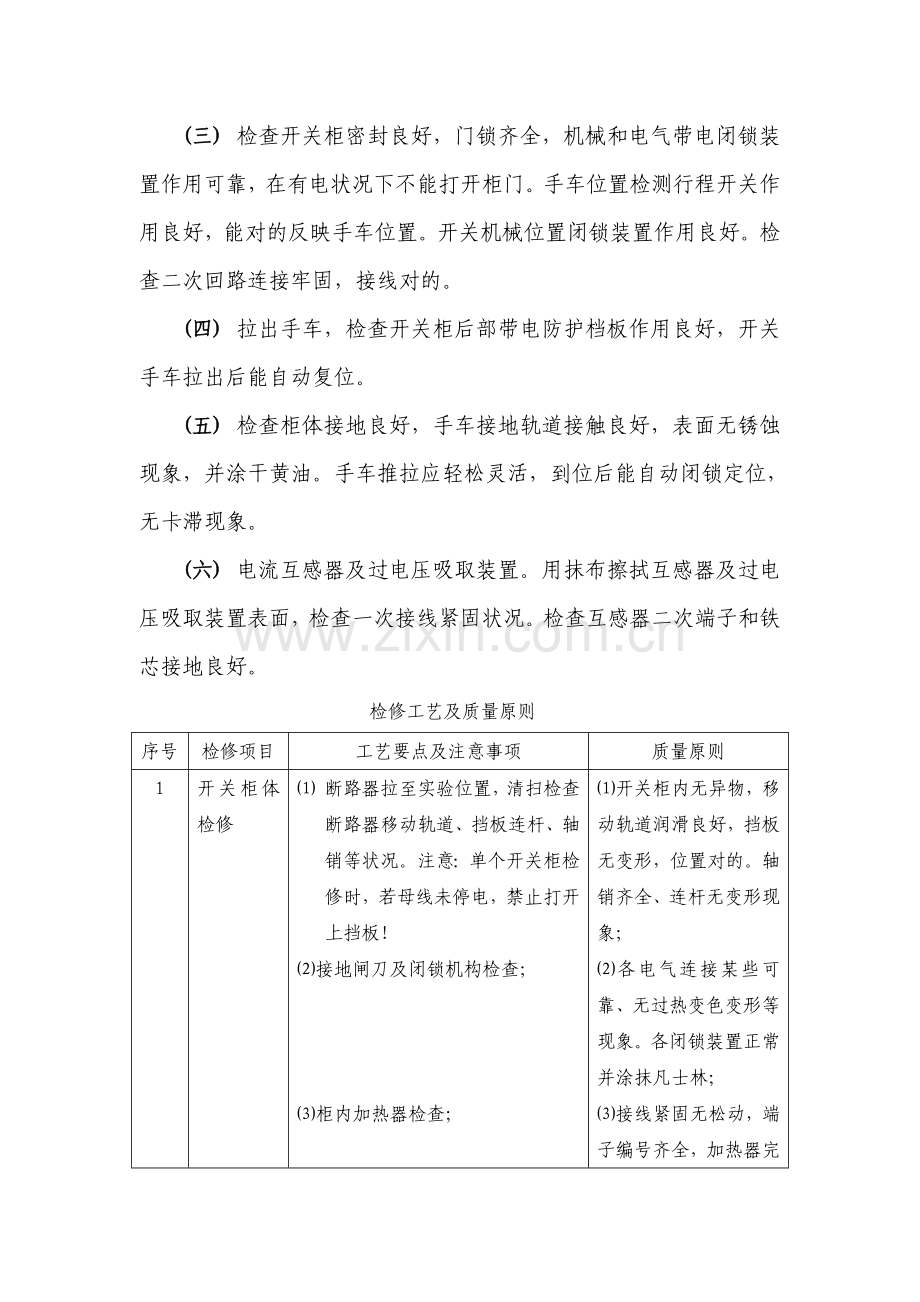

(三) 检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装置作用可靠，在有电状况下不能打开柜门。手车位置检测行程开关作用良好，能对的反映手车位置。开关机械位置闭锁装置作用良好。检查二次回路连接牢固，接线对的。
(四) 拉出手车，检查开关柜后部带电防护档板作用良好，开关手车拉出后能自动复位。
(五) 检查柜体接地良好，手车接地轨道接触良好，表面无锈蚀现象，并涂干黄油。手车推拉应轻松灵活，到位后能自动闭锁定位，无卡滞现象。
(六) 电流互感器及过电压吸取装置。用抹布擦拭互感器及过电压吸取装置表面，检查一次接线紧固状况。检查互感器二次端子和铁芯接地良好。
检修工艺及质量原则
序号
检修项目
工艺要点及注意事项
质量原则
1
开关柜体检修
⑴ 断路器拉至实验位置，清扫检查断路器移动轨道、挡板连杆、轴销等状况。注意：单个开关柜检修时，若母线未停电，禁止打开上挡板！
⑵接地闸刀及闭锁机构检查；

⑶柜内加热器检查；

⑷开关位置接点通断状况检查。
⑴开关柜内无异物，移动轨道润滑良好，挡板无变形，位置对的。轴销齐全、连杆无变形现象；
⑵各电气连接某些可靠、无过热变色变形等现象。各闭锁装置正常并涂抹凡士林；
⑶接线紧固无松动，端子编号齐全，加热器完好；
⑷外壳完整无碎裂，接点动作灵活可靠，接线紧固无松动。

2
辅助设备检修
⑴打开电缆仓盖板，清扫检查电缆仓；
⑵CT、PT、支撑瓷瓶检查；

⑶动力电缆头检查；

⑷接地装置检查；

⑸三相过电压吸取器检查；

⑹母线、各绝缘子、母线连接处各绝缘外套及接头等检查。
⑴ 部清洁无灰尘；
孔洞封堵完好
⑵CT、PT、支撑瓷瓶外表绝缘完好，无积灰、开裂、劣化现象；
⑶电缆头主绝缘完好，相位标记清晰，相序相应一致；
⑷操作良好，接地可靠，活动件轴销、卡簧齐全不缺；
⑸吸取器完好，安装牢固；
⑹母线、绝缘子完好，无放电痕迹，无龟裂、变形等现象。接头牢固无过热、变色等现象。
3
测量
⑴ 2500V摇表测量主回路对地绝缘；
⑵ 用2500V摇表测量主回路相间绝缘；

⑴ 缘电阻应≥500MΩ；
⑵ 绝缘电阻应≥500MΩ；

4
二次控制回路检修
⑴ 有二次接线清扫、检查、紧固；

⑵ 继电器及信号灯检查
⑴ 牢固，编号完整清晰，螺丝齐全无滑牙现象；
⑵ 开关位置批示对的

四、 高压开关柜检修
(一) 真空断路器检修。清扫断路器绝缘子和真空室，用抹布擦拭干净。检查储能弹簧应无变形，无锈蚀现象。传动轴转动灵活，并注润滑油。各零部件应正常完好。由于分、合闸时震动致使螺钉、开口销松动妨碍机构正常工作，因而，各固定螺钉、开口销等应齐全牢固。各部螺栓连接结实，受力均匀。检查三相触指弹簧应无变形，接触面无发热变色现象。
(二) 微机保护单元检修。清洁保护单元外部端子，用干扁油刷刷干净，各部件应正常完好无松动发热现象。保护定值及压板投退检查，应与台帐相符，对保护单元进行校验。更换保护单元前应仔细核对单元类型，并依照新保护单元提供两个版本图纸及施工方案报电控部审批后方可进行。
(三) 电流互感器检修。用抹布擦拭互感器表面，检查互感器二次端子和铁芯接地良好。拆除电流互感器所有一次线后进行校验，更换电流互感器应仔细核对设备型号，先校验后方可更换。
(四) 过电压吸取装置检修。用抹布擦拭表面，一次线拆除，一次线禁止拉提。按规程进行校验，不合格进行更换。
(五) 小修所有项目
检修工艺及质量原则
序号
检修项目
工艺要点及注意事项
质量原则
1
开关柜体检修
⑴ 断路器拉至实验位置，用小车移至柜外。清扫检查断路器移动轨道、挡板连杆、轴销等状况。注意：单个开关柜检修时，若母线未停电，禁止打开上挡板！
⑵闭锁机构检查；

⑶柜内加热器检查；

⑷开关位置接点通断状况检查。
⑴开关柜内无异物，移动轨道润滑良好，挡板无变形，位置对的。轴销齐全、连杆无变形现象；
⑵各电气连接某些可靠、无过热变色变形等现象。各闭锁装置正常并涂抹凡士林；
⑶接线紧固无松动，端子编号齐全，加热器完好；
⑷外壳完整无碎裂，接点动作灵活可靠，接线紧固无松动。

2
断路器本体检修
⑴卸下断路器面板，用干净白布清洁断路器各部位。注意：确认断路器处在分闸状态，弹簧能量已释放！
⑵各金属构件检查；

⑶绝缘隔板检查；

⑷一次隔离触头检查，触头表面涂抹少量油脂。
⑴各部位清洁无灰尘；

⑵断路器本体完好无变形、无磨损、部件齐全不缺。各固定件紧固无松动。焊接部位完整无；
⑶绝缘隔板无裂纹、无松动现象；
⑷触头清洁光滑、无变色变形现象，压力适中，螺丝紧固无松动。
3
操作机构检修
⑴各转动、传动部件检查，并加注少量机油；
⑵所有弹性销、开口销、环形开口卡簧检查；

⑶储能弹簧、分闸弹簧、弹簧导向杆检查；

⑷手动储能，检查储能操作机构、储能显示屏、储能终了限位开关动作状况；

⑸手动分合开关一次，检查分合闸机构动作状况。
⑴各部件清洁、完好，无磨损、断裂等现象；
⑵弹性销齐全不缺无松动，开口销已打开，环形卡簧固定牢固；
⑶弹簧固定牢固，弹簧匝间均匀，弹簧和导向杆无锈蚀，导向杆端部固定良好；
⑷储能机构操作平稳灵活无卡涩，弹簧挂钩可靠。储能显示屏动作灵活无卡涩，储能结束储能显示屏应显示黄色，限位开关固定牢固，动作可靠；
⑸开关分合闸机构灵活，分合闸动作对的可靠。
4
遮断器检修
⑴遮断器外观检查；

⑶真空遮断器绝缘子检查。
⑴外表完好无裂纹，固定螺丝紧固无松动；
⑶表面应清洁完好，无碎裂、无灰尘、无污垢及变色现象。
5
二次控制回路检修
⑴所有二次接线清扫、检查、紧固；

⑵辅助开关检查；

⑶分合闸线圈检查；

⑷辅助继电器清扫检查；

⑴线牢固，编号完整清晰，螺丝齐全无滑牙现象；
⑵固定牢固，接点完好，动作可靠；
⑶线圈完好，绝缘层无变色、开裂、发脆等现象。线圈铁芯活动自由，无卡涩变形；
⑷继电器外壳清洁完好无碎裂。内部接线接触良好；

6
辅助设备检修
⑴打开电缆仓盖板，清扫检查电缆仓；
⑵CT、PT、支撑瓷瓶检查；

⑶动力电缆头检查；

⑷接地装置检查；

⑸三相过电压吸取器检查；

⑹母线、各绝缘子、母线连接处各绝缘外套及接头等检查。
⑴内部清洁无灰尘；

⑵CT、PT、支撑瓷瓶外表绝缘完好，无积灰、开裂、劣化现象；
⑶电缆头主绝缘完好，相位标记清晰，相序相应一致；
⑷操作良好，接地可靠，活动件轴销、卡簧齐全不缺；
⑸吸取器完好，安装牢固；
⑹母线、绝缘子完好，无放电痕迹，无龟裂、变形等现象。接头牢固无过热、变色等现象。
7
测量
⑴用2500V摇表测量主回路对地绝缘；
⑵用500V摇表测量控制回路对地绝缘；
⑶用2500V摇表测量主回路相间绝缘；
⑷用500V 摇表分别测量分闸线圈、合闸线圈、辅助继电器X、Y 线圈绝缘电阻；
⑸用万用表测量分、合闸线圈、辅助继电器线圈直流电阻；

⑴绝缘电阻应≥500MΩ；
⑵绝缘电阻≥5MΩ；

⑶绝缘电阻应≥500MΩ；
⑷绝缘电阻应≥5MΩ；

⑸与标称值相近；

8
断路器及辅助设备实验
⑴交流耐压实验；
⑵辅助回路和控制回路交流耐压实验；
⑶导电回路电阻测试；
⑷分合闸时间特性、同期性测试；
⑸低电压动作实验；
⑹真空断路器真空度测试；
⑺CT、PT实验；
⑻过电压吸取器实验。
DL/T 596-1996《电力设备防止性实验规程》。
