HFA干式气密性检测机校准作业规程.doc

1 合用范畴
本规定合用于干式气密性测试设备校准。
2 设备概述
干式气密性测试设备是用压缩空气检测零件气密性专用设备，干式气密性测漏仪原理为差压衰减方式，测试件泄漏时会导致传感器薄膜偏移。由于气体受热膨胀性，规定同一零件测试温度保持一致。
3 技术规定
3.1 压力范畴： 0 -500Kpa；
3.2 检测范畴： 0-999mL/min；
3.3 设备检测误差：
规定：δ误差≤±5%；
3.4 校准条件：温度10-25度。
4 检查项目
4.1 外观检查；
4.2 精密压力表(ATEQ检漏设备无需检查)；
4.3 设备泄漏量验证
5 标定办法和规定
5.1 外观目测检查
规定：设备应整洁清洁，零部件完整、齐全、油漆完好、无锈蚀，各种仪表正常。
5.2 精密压力表需外委标定（ATEQ检漏设备无需标定）。
5.3 设备泄漏量验证
5.3.1规定：设备上精密压力表须在标定期间范畴内；
5.3.2验证使用工具：1)ATEQ检测仪表；

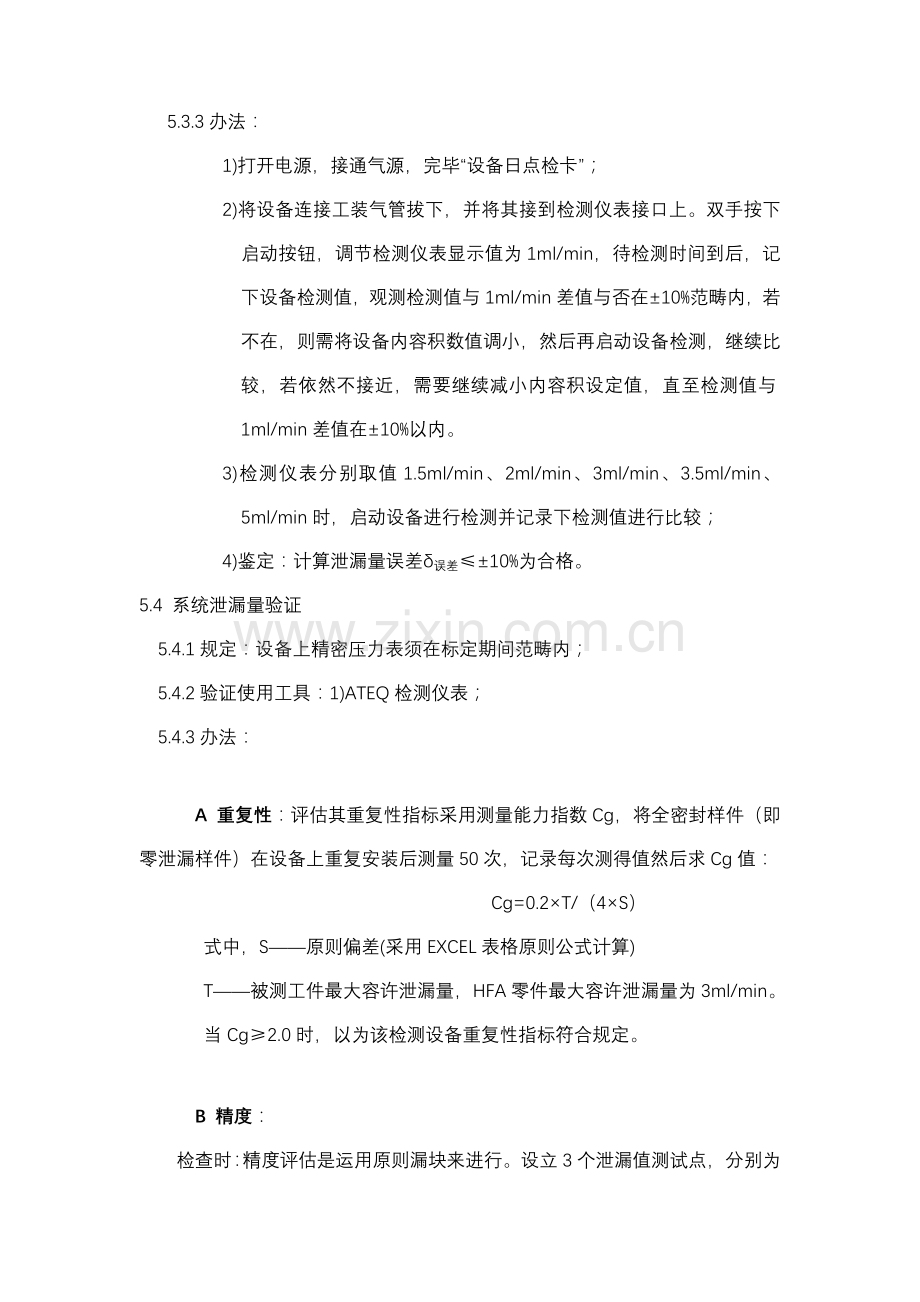

5.3.3办法：
1)打开电源，接通气源，完毕“设备日点检卡”；
2)将设备连接工装气管拔下，并将其接到检测仪表接口上。双手按下启动按钮，调节检测仪表显示值为1ml/min，待检测时间到后，记下设备检测值，观测检测值与1ml/min差值与否在±10%范畴内，若不在，则需将设备内容积数值调小，然后再启动设备检测，继续比较，若依然不接近，需要继续减小内容积设定值，直至检测值与1ml/min差值在±10%以内。
3)检测仪表分别取值1.5ml/min、2ml/min、3ml/min、3.5ml/min、5ml/min时，启动设备进行检测并记录下检测值进行比较；
4)鉴定：计算泄漏量误差δ误差≤±10%为合格。
5.4 系统泄漏量验证
5.4.1规定：设备上精密压力表须在标定期间范畴内；
5.4.2验证使用工具：1)ATEQ检测仪表；
5.4.3办法：

A 重复性：评估其重复性指标采用测量能力指数Cg，将全密封样件（即零泄漏样件）在设备上重复安装后测量50次，记录每次测得值然后求Cg值：
　　 Cg=0.2×T/（4×S）
式中，S——原则偏差(采用EXCEL表格原则公式计算)
T——被测工件最大容许泄漏量，HFA零件最大容许泄漏量为3ml/min。
当Cg≥2.0时，以为该检测设备重复性指标符合规定。

B 精度：
检查时：精度评估是运用原则漏块来进行。设立3个泄漏值测试点，分别为1ml/min,4ml/min，2ml/min。将全密封样件（即零泄漏样件）置于设备上。在每个评估点等精度地测试10次，然后比较检测设备测得值。所得到三组比较成果中，若每一组最大偏差δmaxi≤10%×T（T=3ml/min），即以为这台泄漏检测设备精度达到规定。
6 评价
6.1 能通过规定所有检查项目时，为合格设备；
6.2 有下列状况之一时，为不合格设备：
1)设备有严重缺陷，危及人身安全，或也许引起更大故障和损失时；
2)精密压力表或电磁流量计外委标定不合格；
3)泄漏量检查超过规定范畴；

7 检查周期：定期整体检查间隔为一年，其中设备泄漏流量验证，需不定期检查，预定为每天测产品泄漏量迈进行泄漏量验证，合格后方可进行产品泄漏量测试。
附录一：登记表格

干式气密性检测设备校准记录
设备编号： 年 月 日
外观状况：
□合格 □不合格
压力表标定标签与否在有效期内：
□是 □否
仪表泄漏量检查
容许泄漏计算误差：δ误差≤±10%
泄漏量
测量序号
1.5ml/min
2ml/min
3ml/min
3.5ml/min
5ml/min
检测值

差值

计算误差

判断：

δ误差≤±10% δ误差＞±10%
评价：仪表检测泄漏量在容许误差范畴内，仪表正常。
注：表中判断栏，以“Y”为通过，以“N”为不通过

附录二：登记表格

干式气密性检测系统校准记录
设备编号： 年 月 日
外观状况：
□ 合格 □不合格
压力表标定标签与否在有效期内：
□是 □否
左边工位泄漏量检查重复性
单位：ml/min
泄漏量检测值

S

Cg

判断：
□Cg＜2 Cg≥2
评价：左边工位泄漏量检查重复性满足规定。
注：表中判断栏，以“Y”为通过，以“N”为不通过

附录三：登记表格

干式气密性检测系统校准记录
设备编号： 年 月 日
外观状况：
□ 合格 □不合格
压力表标定标签与否在有效期内：
□是 □否
左边泄漏量
检查精度
单位：ml/min
泄漏量
检测值
原则值

测量值
δmaxi
1
2
3
4
5
6
7
8
9
10
1

4

2

δmaxi≤10%×T（T=3ml/min）
判断
1
4
2

评价：左边工位泄漏量检查精度满足规定。
注：表中判断栏，以“Y”为通过，以“N”为不通过

附录二：登记表格

干式气密性检测系统校准记录
设备编号： 年 月 日
外观状况：
□ 合格 □不合格
压力表标定标签与否在有效期内：
□是 □否
右边工位泄漏量检查重复性
单位：ml/min
泄漏量检测值

S

Cg

判断：
□Cg＜2 Cg≥2
评价：右边工位泄露量检查重复性满足规定。
注：表中判断栏，以“Y”为通过，以“N”为不通过

附录三：登记表格

干式气密性检测系统校准记录
设备编号： 年 月 日
外观状况：
□ 合格 □不合格
压力表标定标签与否在有效期内：
□是 □否
右边泄漏量
检查精度
单位：ml/min
泄漏量
检测值
原则值

测量值
δmaxi
1
2
3
4
5
6
7
8
9
10
1

4

2

δmaxi≤10%×T（T=3ml/min）
判断
1
4
2

评价：右边泄漏量检查精度满足规定。
注：表中判断栏，以“Y”为通过，以“N”为不通过
