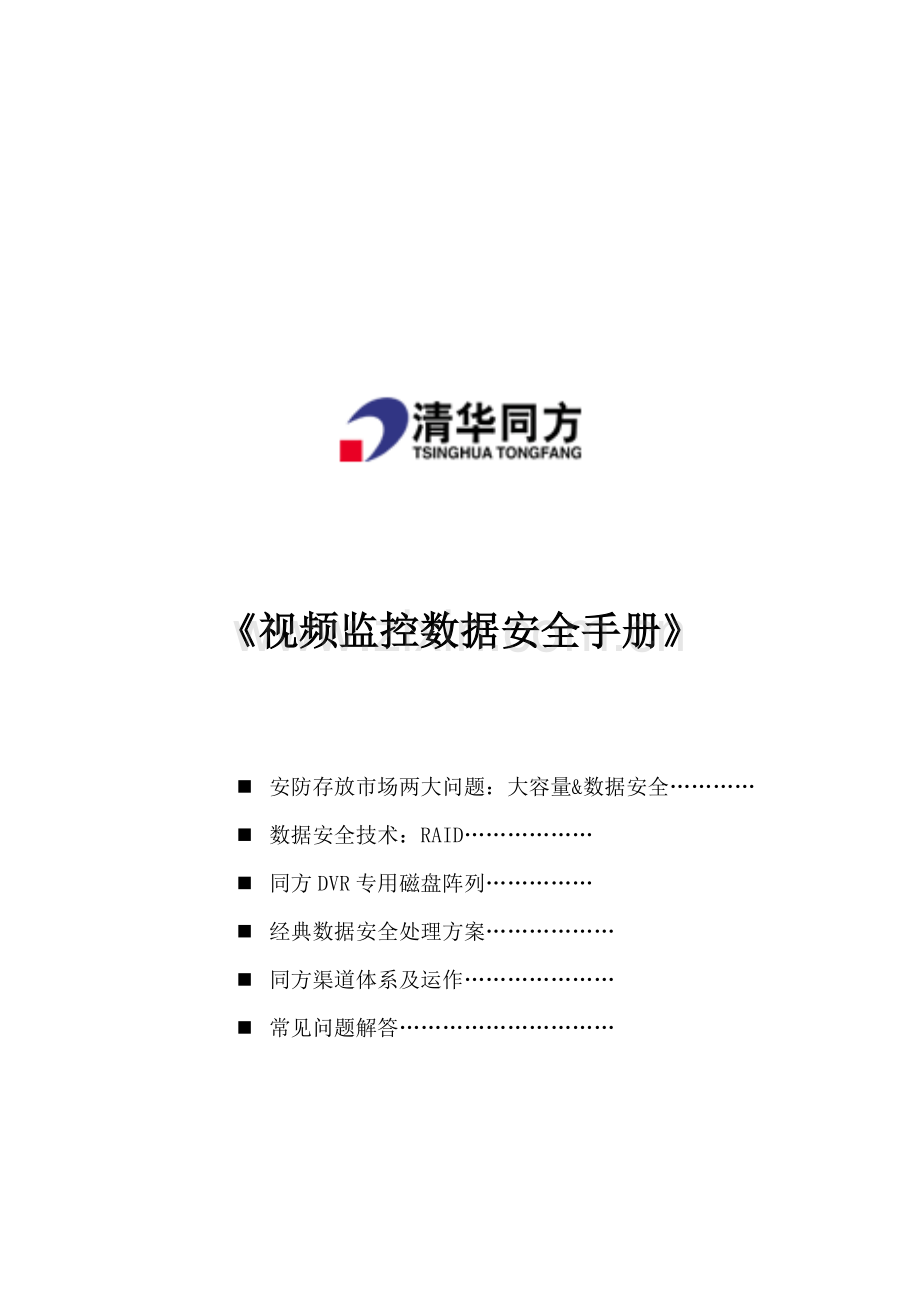

《视频监控数据安全手册》

n 安防存放市场两大问题：大容量&数据安全…………
n 数据安全技术：RAID………………
n 同方DVR专用磁盘阵列……………
n 经典数据安全处理方案………………
n 同方渠道体系及运作…………………
n 常见问题解答…………………………

目 录

一． 视频监控存放现实状况………………………………………… 3
1） 监控数据容量高速增加…………………………………3
2） 视频监控数据无安全保障…………………………………3
3） 安防存放市场两大问题：大容量&数据安全………………3
二、存放产品面面观………………………………………………4
1） 什么是RAID（磁盘阵列）…………………………………4
2） 简单存放产品：扩展柜………………………………………5
3） 国产磁盘阵列：同方DVR专用磁盘阵列……………………5
4） 进口磁盘阵列…………………………………………………6
5） 存放产品综合比较……………………………………………7
三、同方DVR专用存放产品介绍…………………………………8
1） 清华同方光盘股份企业介绍…………………………………8
2） HA系列DVR专用磁盘阵列……………………………………8
3） PC-DVR专用磁盘阵列及连接方法……………………………9
4） 嵌入式DVRDVR专用磁盘阵列及连接方法……………………9
四、怎样制作存放处理方案…………………………………………9
五、售后服务及技术支持 …………………………………………10
六、常见问题、名词解释及其它……………………………………10

一．视频监控存放现实状况
1）监控数据容量需求情况
自从数字监控技术被广泛应用到社会各个行业开始，对更大存放容量要求就没有停止过，DVR从4路到8路，从8路到16路，甚至出现了32路和64路超高路数DVR产品，而在经过了MEPG1到MEPG4短暂容量缩小过程以后，用户就开始了对高清楚录像资料强烈爱好，随之而来就是轰轰烈烈D1行动，各个厂家纷纷推出自己D1产品，一下子将存放容量要求增加到了恐怖4倍，这还仅仅是一个方面改变，从去年以来不停出现诺干金融用户把存放时间加长，人行要求六个月存放，中行部分地域出现了六个月或3个月循环，其它行正在从1个月向3个月前进，在央行率领下其它国有及商业银行纷纷效仿。
高路数、高清楚（D1）、更长存放时间成为了高容量需求3大引擎，尽管DVR不可能向更高路数发展，不过我们能看到编解码器、IP摄像机配合高性能SERVER正向百路等级挺进，从另一个形式延续高路数发展。存放容量需求被快速推进，我们只需看看下面例子就能明白：

1台16路MEPG4DVR 1个月存放容量大约是2TB(10块200GB硬盘)
2个月存放容量大约是4TB(20块200GB硬盘)
3个月存放容量靠近6TB(30块200GB硬盘)
1台16路D1DVR 1个月存放容量大约10TB(50块200GB硬盘)
2个月存放容量大约是20TB(100块200GB硬盘)
3个月存放容量靠近30TB(150块200GB硬盘)
2）视频监控数据无安全保障
数字视频监控发展历时不过3、5年时间，不过存放容量发展是快速，在整个IT业看来也是飞速发展，这也是希捷企业要细分DVR市场，推出DVR专用硬盘根本原因。不过当我们在想尽一切措施提升容量同时，发生在传统IT业一个老问题出现了——数据安全！我们需要保留数据应对任何突发事件，不过当我们发觉我们单硬盘在高温、主机不稳定、电源负载过大、潮湿、灰尘恶劣环境中根本罢工，数据无法挽救时我们努力全部随之而去了，事实是我们安防行业中99%DVR没有连接可提供数据安全保障外挂存放产品，90％整体方案中没有安全存放子系统，整个行业全部寄期望于单硬盘个体性能上，而硬盘性能又千差万别，加之外部环境恶劣，数据安全方法基础为零。实际上早在1988年美国人就提出了RAID（独立冗余磁盘阵列）概念，因为存放安全问题由来已久。数据是监控关键，没有了视频数据我们工作就没有了价值，取得数据同时一定要确保数据安全，给数据买一份保险是我们工程中最关键一步。

3)安防存放市场两大问题：大容量&数据安全
如上所属，存放容量在高速增加，而数据安全基础为空，这就是安防存放市场基础现实状况，我们要同时处理两大问题。数字监控技术起源于传统IT业，处理IT存放问题我们当然要用IT行业最成熟技术方案——磁盘阵列技术。我们说过磁盘阵列概念上世纪80年代就已经提出了，是现今最为完善存放处理方案，包含IT巨头IBM、HP、DELL全部在使用这一技术应对多种存放问题。安防行业存放处理也将肯定是这一技术——RAID（磁盘阵列）

二、存放产品面面观
1） 什么是RAID（磁盘阵列）
RAID是由美国加州大学伯克利分校D.A. Patterson教授在1988年提出。RAID是Redundent Array of Inexpensive Disks缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。以后RAID中字母I被改作了Independent，RAID就成了“独立冗余磁盘阵列”，但这只是名称改变，实质性内容并没有改变。简单地讲，RAID技术就是利用多个硬盘组合提供高效率及冗余功效。
RAID 优点
传输速率高。在RAID中，能够让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID能够达成单个磁盘驱动器几倍、几十倍甚至上百倍速率。这也是RAID最初想要处理问题。因为当初CPU速度增加很快，而磁盘驱动器数据传输速率无法大幅提升，所以需要有一个方案处理二者之间矛盾。RAID最终成功了。
能够提供容错功效。这是使用RAID第二个原因，因为一般磁盘驱动器无法提供容错功效，假如不包含写在磁盘上CRC(循环冗余校验)码话。RAID容错是建立在每个磁盘驱动器硬件容错功效之上，所以它提供更高安全性
RAID 等级
具体实现起来，RAID等级很多，各等级有着各自优缺点，用户能够依据不一样需求来选择适宜等级。
RAID 0
RAID 0需要最少两个硬盘，是没有任何保护，它只是将两个或多个相同型号及容量硬盘组合起来，而当系统提取数据时，它能够同时由全部硬盘（同一个阵列里）读出数据，速度会比一个硬盘快得多。而亦因为它没有任何数据保护，只要其中一只硬盘出事，全部数据便会被破坏。所以RAID 0通常应用在部分非关键资料上，如影像撷取。磁盘阵列总容量为各个硬盘容量之和。
RAID 1
这个等级由两个（只有两个）硬盘组成，亦可称为镜像（Mirroring）。每一个资料均会相同写在两个硬盘上，镜像就是因为两个硬盘内容将会一模一样，但对于系统来说全部只会见到一个硬盘。当然，资料写入时间能够会长一点，但读则没有影响，因为两个硬盘是能够同时读取资料。磁盘阵列总容量为其中一块硬盘容量。
RAID 2
RAID 2又叫纠错海明码磁盘阵列。磁盘阵列中第一个、第二个、第四个……第2n个硬盘是专门校验盘，用于校验和纠错，比如七个硬盘RAID 2，第一、二、四个硬盘是校验盘，其它用于存放数据。使用硬盘越多，校验盘在其中占百分比越少。RAID 2对大数据量输入输出有很高性能，但少许数据输入输出时性能不好。RAID 2极少实际使用。
RAID 3
这个等级需要最少三个硬盘。数据会被分割成相同大小基带条（stripe）并存放于不一样硬盘上。其中一个硬盘将会被指定为用来储存校验值，这个校验值是RAID卡依据前面硬盘中存放数据而运算出来，这么当其中一个硬盘有问题时，用户能够更换硬盘，RAID卡便会依据其它数据重构并存放在新硬盘里。RAID 3能够提供高速数据读取，但只针对单用户模式；假如多人同时读取资料，RAID 3不是理想选择。它更适适用于I/O传输，而不是大文件传输。 因为提供奇偶校验磁盘常成为瓶颈，所以在没有对应技术情况下，如回写高速缓存技术，不常使用。假如组成磁盘阵列硬盘相同，磁盘阵列总容量为各个硬盘容量之和减去一块硬盘容量。
RAID 5
这个等级也是需要最少三个硬盘。数据会分割跟RAID 3一样，但并不会有一个特定硬盘未来储存校验值，全部数据及校验值全部会分布在全部硬盘上。RAID 5消除了RAID 3在写数据上瓶颈，能够提供高速数据读取并针对多用户模式，RAID 5所提供功效及表现是有RAID等级之中最好。RAID 5常使用缓冲技术来降低性能不对称性。和RAID 3一样，假如组成磁盘阵列硬盘相同，磁盘阵列总容量也为各个硬盘容量之和减去一块硬盘容量。RAID 5级以合理价位提供了最好性能和数据安全性，所以现在它很受欢迎。

2） 简单存放产品：扩展柜
扩展柜是一个利用可连接多设备接口协议如：1394、USB、SCSI等生产简单存放设备，这类设备没有RAID技术，不能提供数据安全保障，仅仅能扩充硬盘数量，这类产品以市面上广泛应用1394扩展柜为代表，价格低廉，生产商多，利润很薄。
缺点：不能恢复数据，写硬盘时不能热插拔硬盘，常常认不全全部硬盘，做工粗糙

3） 国产磁盘阵列：同方DVR专用磁盘阵列
磁盘阵列是高科技含量IT产品，一直以来关键技术全部在国外，高级以美国日本产品为主，中端产品以台湾为代表，基础全部在国外生产，中国磁盘阵列产品多数是整机进口或进口关键部件组装，所以价格很高昂。由清华大学和清华同方股份企业联合成立清华同方光盘股份于推出中国第一款完全自主知识产权磁盘阵列产品，于同年推出了DVR专用磁盘阵列，这也是国际上第一款专为DVR生产磁盘阵列产品；接着推出了嵌入式DVR专用磁盘阵列，这是现在唯一能用在嵌入式DVR上存放产品。
特点：RAID5数据修复技术，自带RAID控制器，硬盘热插拔，LCD屏幕显示工作状态，当地及远程报警，最大容量4TB，接口分1394、USB、IDE、SATA、SCSI五种，价格只有进口产品1/3--1/5
4） 进口磁盘阵列
进口磁盘阵列以美国日本高端光纤阵列和台湾SCSI阵列为主，接口通常为SCSI和光纤接口，速度快，功效全方面，应用于电信，金融关键业务上，和网站、VOD点播等
特点：价格高昂，速度快，附加功效多，适合大型网络存放

5） 存放产品综合比较

方案
同方DVR专用
磁盘阵列
进口磁盘阵列
1394扩展柜
机箱内加扩展规
最多可扩充硬盘数量
40块以上
40块以上
21块
8块
RAID功效
有
有
无
无
兼容嵌入式
能
不能
不能
不能
连接方法
1394、USB、IDE、SCSI
SCSI、光纤
1394、USB

稳定性
高
高
通常
低
散热
很好
很好
好
不好
系统资源占用
很低
很低
通常
高
PCI槽占用
1个
1个
1个
2个
所需其它配件
1394卡（随机赠予）
SCSI卡（1000元以上）
1394卡，自行购置
IDE扩展卡，
价格
低
很高
很低
很低
兼容系统
全部
不能嵌入式兼容DVR
嵌入式主机和NT系统除外
不能用于嵌入式DVR
声音报警
有
有
无
无
处理器
有
有
无
无
缓存
32MB
最高1GB以上
无
无
LCD显示
有
有
无
无
热插拔
有
有
写数据时无法插拔硬盘
无
优点
价格最低磁盘阵列，能兼容嵌入式DVR
速度高，功效多
价格低，扩展量高
不额外增加费用
缺点
浪费一块盘做安全校验，价格稍高，
浪费一块盘做安全校验，价格极高，
无数据安全性，占用盘符太多
容量小，散热差，不稳定
三、同方DVR专用存放产品介绍
1) 清华同方光盘股份企业介绍

清华同方光盘股份关键致力于数字存放技术研究开发及相关产品研制、生产和销售；同时还以引导行业发展、服务社会公众为己任，为促进科技结果产业化，将大量科研结果推向社会和市场，成为监控行业DVR专用磁盘阵列领域科技结果"孵化器"，在监控行业图像数据存放中发挥着关键作用。
　　清华同方光盘股份紧密依靠清华大学学术、技术优势和雄厚科研开发实力，高效运作，规模经营，坚持"技术+资本"发展战略，实现光盘技术领域高科技结果产业化、规模化同时，经过企业吞并、收购、控股和参股等多个形式和社会各界亲密合作、共同发展。
作为清华大学光盘国家工程研究中心转型企业和作为清华同方股份所属控股企业清华同方光盘股份秉承“自强不息、厚德载物”企业精神和“负担·探索·超越”、“忠诚、责任和价值等同”企业文化，用对国家、对社会、对股东、对用户高度负责态度，把企业建设成为真正技工贸一体大型高科技集团企业。
　　今日光盘企业把中国光盘、磁盘阵列产业带入市场，明天光盘企业将伴伴随中国科技产业占领世界经济战场。

2) HA系列DVR专用磁盘阵列

HA-1200系列
12个IDE硬盘盘位
固化RAID磁盘修复技术
支持硬盘热插拔
LCD显示硬盘及阵列工作状态
硬盘故障蜂鸣报警
支持200GB以上大硬盘
系统总容量4000GB
兼容Windows、Unix、Linux、MAC
及嵌入式DVR系统
3个7cm散热风扇
360W服务器电源
19寸机架式 445mm*132mm*500mm

Ø HA1200FU：2*1394+1*USB2.0
Ø HA1200SA：SATA接口
Ø HA1200E：EIDE接口

12个IDE硬盘盘位
固化RAID磁盘修复技术
支持硬盘热插拔
LCD显示硬盘及阵列工作状态
硬盘故障蜂鸣报警
支持200GB以上大硬盘
系统总容量4000GB
兼容Windows、Unix、Linux、MAC
及嵌入式DVR系统
3个7cm散热风扇
360W服务器电源
19寸机架式 445mm*132mm*500mm

HA-830系列

Ø HA1200FU：2*1394+1*USB2.0
Ø HA1200SA：SATA接口
Ø HA1200E：EIDE接口

HA-800系列

8个IDE硬盘盘位
固化RAID磁盘修复技术
支持硬盘热插拔
LCD显示硬盘及阵列工作状态
硬盘故障蜂鸣报警
支持200GB以上大硬盘
系统总容量4000GB
兼容Windows、Unix、Linux、MAC
及嵌入式DVR系统
2个8cm散热风扇
360W服务器电源
塔箱式 186mm*395mm*350mm

Ø HA1200FU：2*1394+1*USB2.0
Ø HA1200SA：SATA接口
Ø HA1200E：EIDE接口

3) PC-DVR专用磁盘阵列及连接方法
可选阵列型号：HA1200FU HA800FU
PC式DVR产品和DVR专用磁盘阵列连接能够经过1394、USB及SCSI方法连接，只需在DVRPCI插槽上差一块板卡即可，然后经过阵列提供线缆连接两端。通常DVR全部带有USB2.0接口，磁盘阵列随机配有1394卡，假如选择SCSI卡需自行购置。
4) 嵌入式DVR专用磁盘阵列及连接方法
可选阵列型号：HA1200E HA800E
除了少数国外产品，如三星，POS-WATCH，GE等带有1394或SCSI接口，中国嵌入式DVR如：海康，大华，大立均不含有这类接口，带有USB接口全部是用于连接CDR备份数据用。
所以应该选择IDE接口DVR专用磁盘阵列，直接和DVR上IDE口连接即可，外部线缆使用SCSI线缆。

四、怎样制作存放处理方案

我们先要分析用户应用环境及存放容量需求，然后针对性选择何时产品型号，确定硬盘数量和所需额外配件，我来经过下面例子说明怎样写存放处理方案：

需求：某用户使用16路硬盘录像机，天天二十四小时录像，连续录30天，每路每小时200MB，经计算，录像资料总容量为0.2GB/h×16路×二十四小时×30天＝2304GB，硬盘录像机内部不放硬盘，要求使用磁盘阵列。

方案：使用一台HA1200磁盘阵列，11块250GB硬盘（总容量为250GB×（11-1）＝2500GB）。

1. 假如主机为PC-DVR：

设备
数量
备注
HA1200FU
1台
2个1394接口，RAID功效
250GB硬盘
11块
一般IDE硬盘
1394卡
1块
阵列自带
1394数据线
1条
阵列自带

图例：

2．假如主机为嵌入式DVR:

设备
数量
备注
HA1200E
1台
1个SATA接口，RAID功效
250GB硬盘
11块
一般IDE硬盘
IDE转SCSI卡
1块
阵列自带
SCSI数据线
1条
阵列自带

图例：

五、售后服务及技术支持

1) 售后服务
保修期内服务
1．保修期
清华同方磁盘阵列均提供三年无偿保修期。在保修期内对产品维护不收取任何费用。
2．服务内容
制订设备保养计划，确保系统正常运行，提升系统稳定性及使用寿命。
定时对硬件设备进行常规检测，在问题发生之前找出不安全原因。对系统安全性、可管理性和系统性能进行检验分析，指出系统潜在问题并推荐处理方法。
3．响应时间和服务方法
提供售后服务热线号码，7×二十四小时进行接听，发觉问题后可随时拨打服务热线。依据故障情况，在要求时间内，维护人员抵达现场，排除故障，进行维修。

保修期外服务
在保修期外，提供硬件设备发生问题，我方仍将以保修期内响应时间和维护、服务方法向贵方提供维修服务和备品备件。
对于备品备件，承诺价格不高于此次报价，并以该产品到时最优惠价格提供。

2)技术支持服务
在售后服务之外，将提供完善、无偿技术支持服务，以帮助技术人员能够愈加好应用该系统。
1．在线咨询服务
经过热线电话、传真、EMAIL等方法接收技术咨询电话、传真、邮件，在二十四小时内给回复或处理意见。
4．提前通知服务
提前通知服务，是把刚刚发觉关键问题提前通知。提前通知服务在问题发生之前便可提供处理方案和修补程序。
5．提供预防性维护和定时用户随访
6．信息提供服务
定时不定时地提供有价值监控行业信息及系统信息，帮助用户紧跟监控行业信息时尚，掌握最新技术动态。

六、常见问题、名词解释及其它

1、 RAID5功效是怎么实现？
答：RAID5是把磁盘阵列里全部硬盘做成一个整盘，在DVR主机上显示是一个盘符。假如某块硬盘坏掉了，能够提醒报警。更换新硬盘以后，依据其它硬盘里校验码计算出坏硬盘里数据，从而在新硬盘里自动恢复。

2、 做RAID5，校验码占用硬盘空间是多少？
答：校验码只占用一块硬盘空间，但不是固定在某块硬盘里，而且是平均写在几块硬盘里。

3、 磁盘阵列里能够放容量大小不一样硬盘吗？
答：最好放容量一样大小硬盘，因为，假如容量不一样大，磁盘阵列会把全部硬盘全部按最小容量硬盘来计算，这么就会浪费硬盘资源。

4、 同方DVR专用磁盘阵列能够支持最大容量是多少GB？
答：单盘最大容量能够支持4000GB。

5、 同方DVR专用磁盘阵列全部是采取什么接口和DVR主机连接？
答：依据DVR主机不一样，接口也是不一样。和PC式、工控式DVR主机连接采取1394和USB接口连接。和嵌入式DVR主机经过IDE接口来连接，一台磁盘阵列占用嵌入式DVR主机一个IDE通道。

6、 是否能够一台DVR主机连接多台磁盘阵列？
答：能够。假如是PC式、工控式DVR，能够采取1394接口，同方DVR专用磁盘阵列提供两个1394接口，一个1394接口连接DVR主机，另一个1394接口连接下一台磁盘阵列，理论上能够连接无数台。假如是嵌入式DVR，一个IDE通道能够连接一台磁盘阵列，现在在国产嵌入式DVR通常全部是四个IDE通道，所以，嵌入式DVR最多能够连接四台磁盘阵列。

7、 是否能够多台DVR主机共享一台DVR专用磁盘阵列？
答：能够。不过最多只能够两台DVR检享一台磁盘阵列。
