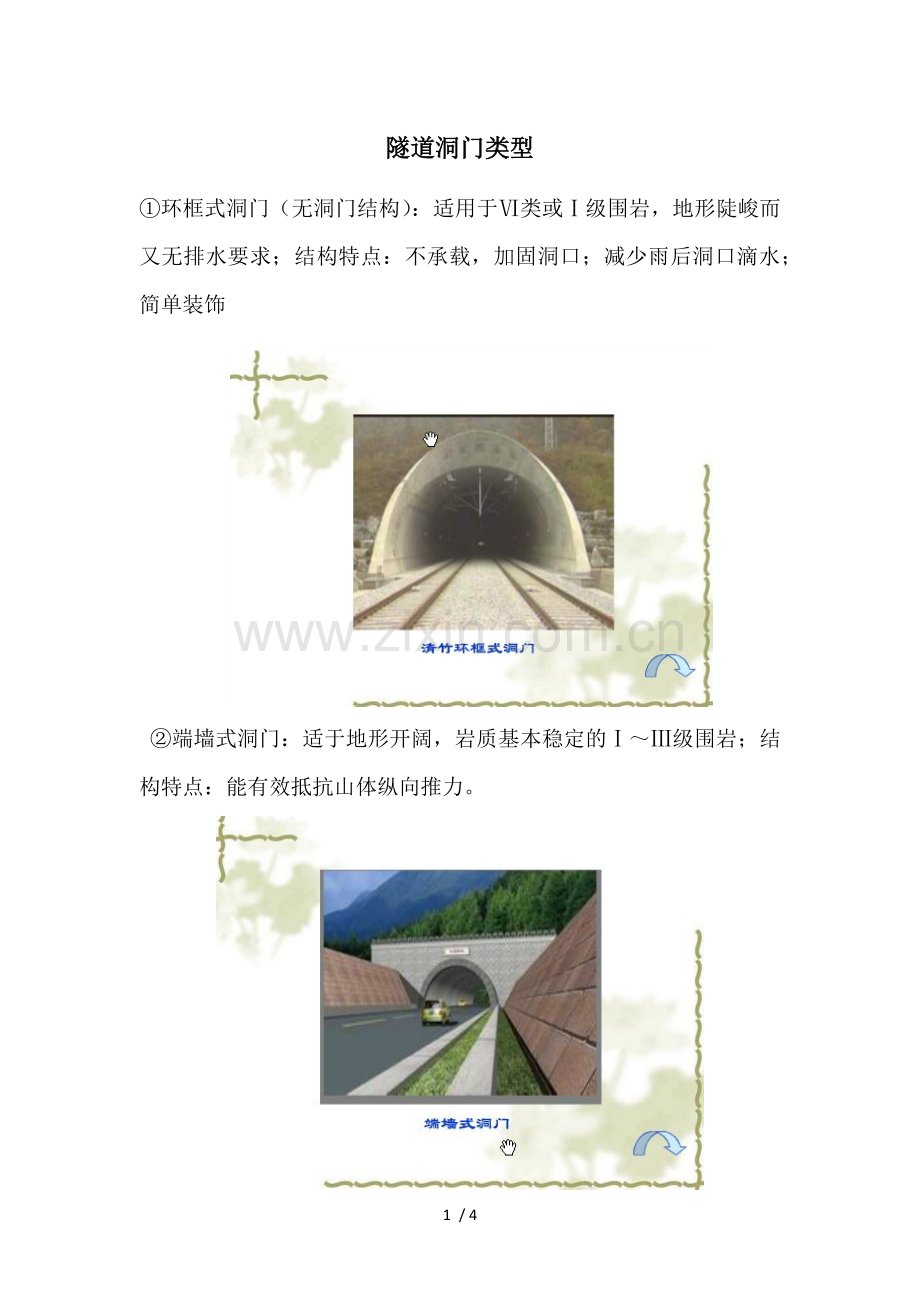

隧道洞门类型
①环框式洞门（无洞门结构）：适用于Ⅵ类或Ⅰ级围岩，地形陡峻而又无排水要求；结构特点：不承载，加固洞口；减少雨后洞口滴水；简单装饰

②端墙式洞门：适于地形开阔，岩质基本稳定的Ⅰ～Ⅲ级围岩；结构特点：能有效抵抗山体纵向推力。

③翼墙式洞门：适用于山体纵向推力较大,洞口地质较差的Ⅳ级及以上的围岩，增加洞门的抗滑动和抗倾覆能力。

④柱式洞门：适用于地形较陡，地质条件较差，仰坡可能下滑，而又受地形或地质条件限制，不能设置翼墙时；结构特点：在端墙中部设置两个断面较大的柱墩，增加了端墙的稳定性，结构雄伟。

⑤削竹式洞门：适用于洞口段有较长的明洞衬砌，由于洞门背后一定范围内是以回填土为主，山体的推滑力不大；地形相对比较对称和不太陡峻。特点：a洞口边仰坡开挖量少；b减少对植被的破坏和有利于保护环境；c适用各种围岩类别

⑥台阶式洞门：当洞口处于傍山侧坡地区，洞口一侧边坡较高时，为减小仰坡高度及外漏坡长，可以将端墙一侧顶部改为逐步升级的台阶形式。

⑦斜交洞门：当线路方向与地形等高线斜交时，也可将洞门做成与地形等高线一致，使洞门左右仍可以保持大致对称。
