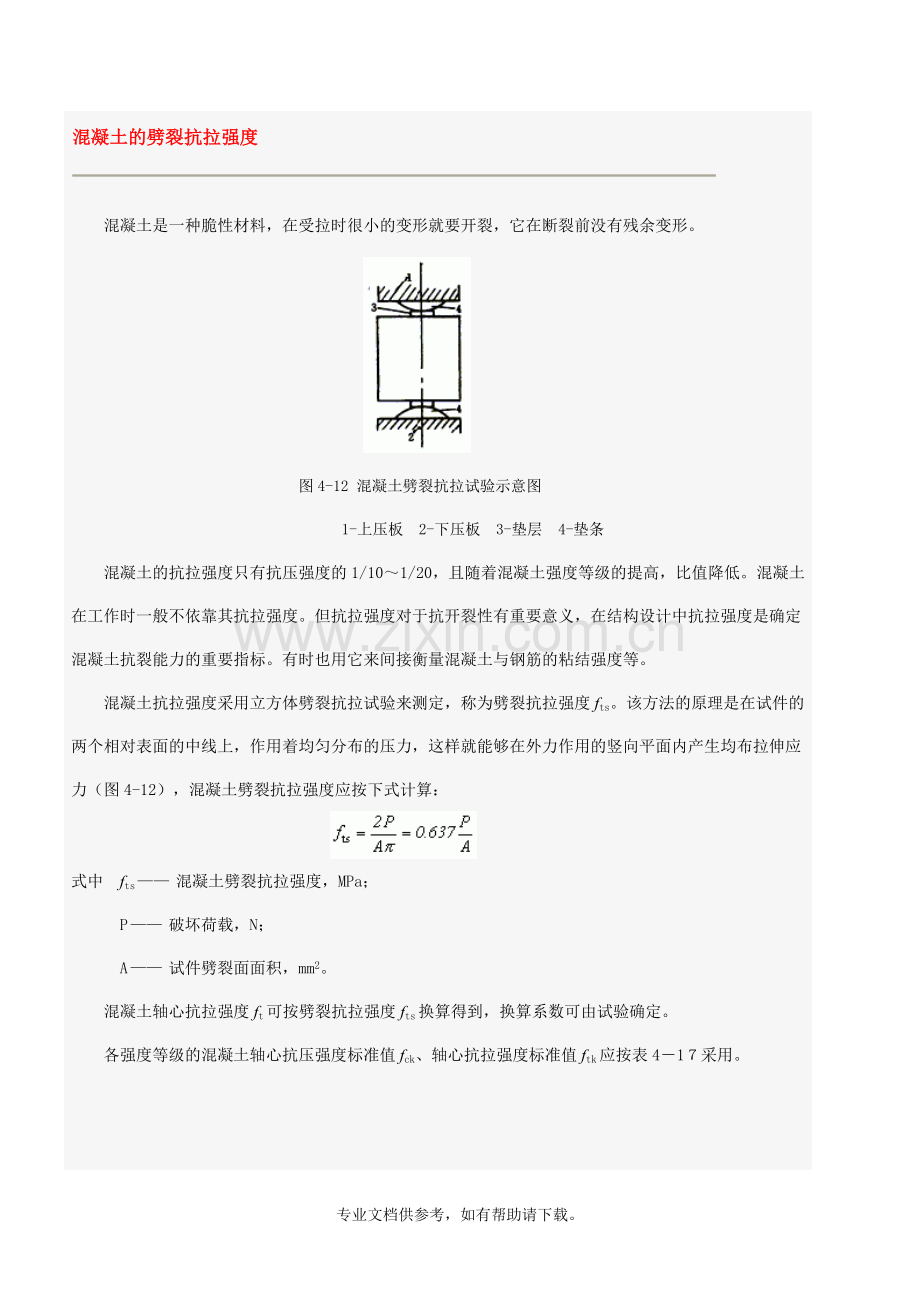

混凝土的劈裂抗拉强度.doc

混凝土的劈裂抗拉强度

混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

　　　　　　　　　　　　　　图4-12 混凝土劈裂抗拉试验示意图
　　　　　　　　　　　　　　 　　　1-上压板　2-下压板　3-垫层　4-垫条
　　混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。混凝土在工作时一般不依靠其抗拉强度。但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。有时也用它来间接衡量混凝土与钢筋的粘结强度等。
　　混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度fts。该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：

式中　fts—— 混凝土劈裂抗拉强度，MPa；
　　　P—— 破坏荷载，N；
　　　A—— 试件劈裂面面积，mm2。
　　混凝土轴心抗拉强度ft可按劈裂抗拉强度fts换算得到，换算系数可由试验确定。
　　各强度等级的混凝土轴心抗压强度标准值fck、轴心抗拉强度标准值ftk应按表4－1７采用。　　　　　　　　　　　　　　　　　　　

表4－17　混凝土强度标准值（N/mm2）
强度种类
混凝土强度等级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
fck
10.0
13.4
16.7
20.1
23.4
26.8
29.6
32.4
35.5
38.5
41.5
44.5
47.4
50.2
ftk
1.27
1.54
1.78
2.01
2.20
2.39
2.51
2.64
2.74
2.85
2.93
2.99
3.05
3.11
　　还需注意的是，相同强度等级的混凝土轴心抗压强度设计值fc、轴心抗拉强度设计值ft低于混凝土轴心抗压、轴心抗拉强度标准值fck、ftk。
