成全部青城天元灾后重建5A景区
文化旅游设施项目二期工程

CFG桩工程

监

理

实

施

细

则

编制： 审核：

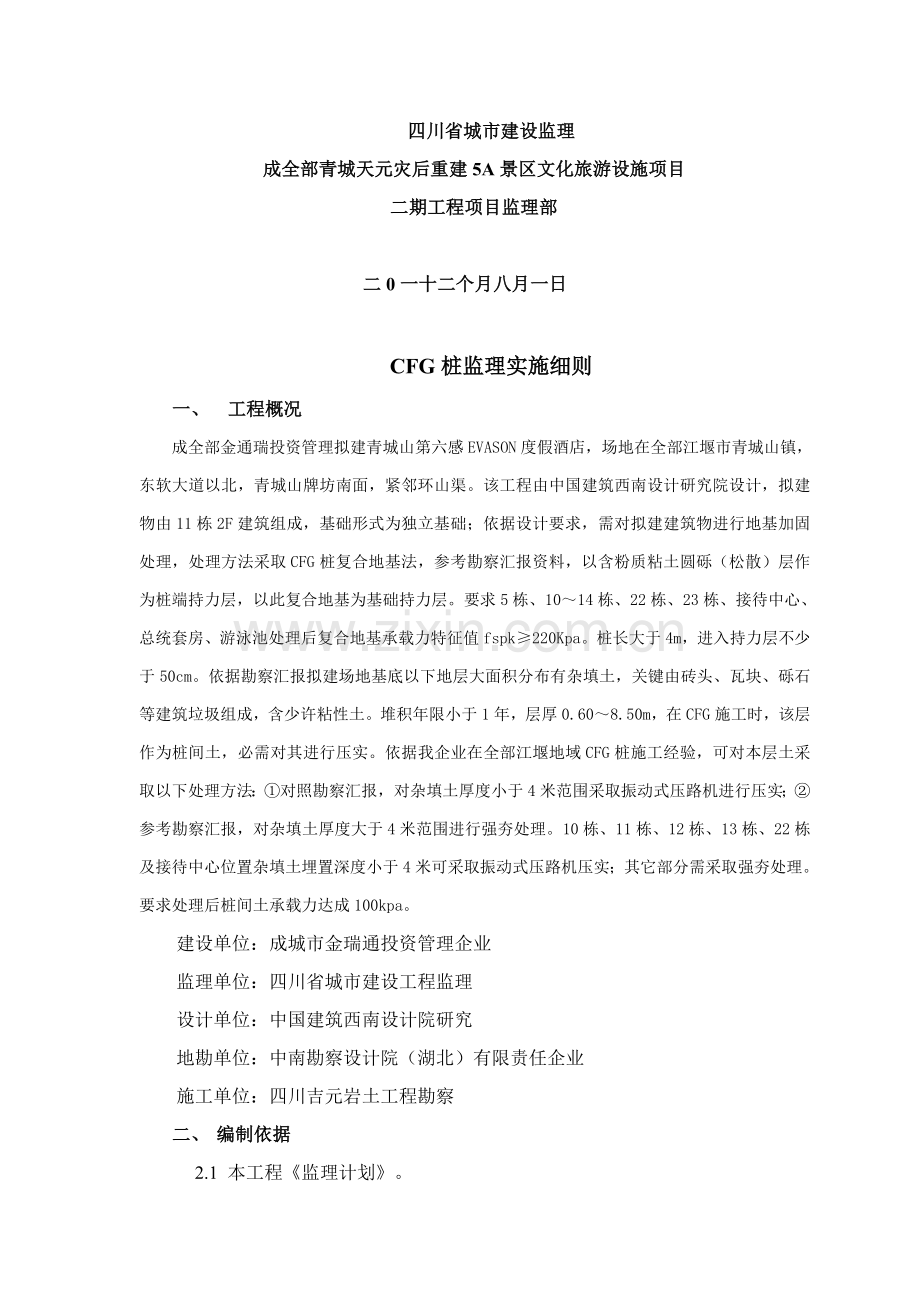

四川省城市建设监理
成全部青城天元灾后重建5A景区文化旅游设施项目
二期工程项目监理部

二0一十二个月八月一日

CFG桩监理实施细则
一、 工程概况
成全部金通瑞投资管理拟建青城山第六感EVASON度假酒店，场地在全部江堰市青城山镇，东软大道以北，青城山牌坊南面，紧邻环山渠。该工程由中国建筑西南设计研究院设计，拟建物由11栋2F建筑组成，基础形式为独立基础；依据设计要求，需对拟建建筑物进行地基加固处理，处理方法采取CFG桩复合地基法，参考勘察汇报资料，以含粉质粘土圆砾（松散）层作为桩端持力层，以此复合地基为基础持力层。要求5栋、10～14栋、22栋、23栋、接待中心、总统套房、游泳池处理后复合地基承载力特征值fspk≥220Kpa。桩长大于4m，进入持力层不少于50cm。依据勘察汇报拟建场地基底以下地层大面积分布有杂填土，关键由砖头、瓦块、砾石等建筑垃圾组成，含少许粘性土。堆积年限小于1年，层厚0.60～8.50m，在CFG施工时，该层作为桩间土，必需对其进行压实。依据我企业在全部江堰地域CFG桩施工经验，可对本层土采取以下处理方法：①对照勘察汇报，对杂填土厚度小于4米范围采取振动式压路机进行压实；②参考勘察汇报，对杂填土厚度大于4米范围进行强夯处理。10栋、11栋、12栋、13栋、22栋及接待中心位置杂填土埋置深度小于4米可采取振动式压路机压实；其它部分需采取强夯处理。要求处理后桩间土承载力达成100kpa。
建设单位：成城市金瑞通投资管理企业
监理单位：四川省城市建设工程监理
设计单位：中国建筑西南设计院研究
地勘单位：中南勘察设计院（湖北）有限责任企业
施工单位：四川吉元岩土工程勘察
二、  编制依据
2.1 本工程《监理计划》。
2.2地基处理企业上报《地基加固方案及施工组织设计》
2.3《青城山第六感EVASON度假项目岩土工程勘察汇报》
2.4 《基础平面部署图》
2.5 《建筑地基基础工程施工质量验收规范》GB50202-
2.6 《建筑地基处理技术规范》JGJ79- 、J220-

三、 CFG桩特点
水泥粉煤灰碎石桩（Cement Fly-ash Gravel Pile）简称CFG，是多年发展起来处理软弱地基一个方法。本工程是使用水泥、碎石、砂加水拌和灌筑制成含有一定强度桩体。含有很好技术性能和经济效果。
3.1 CFG桩不需要排泥浆，不污染周围环境，施工工艺简单，成桩速度快。
3.2 CFG桩拌和料，含有一定粘结强度和良好和易性，使其在孔内凝固含有一定强度，轻易确保桩身质量。
3.3 CFG桩复合地基承载力提升幅度大，沉降量小，加固软土地基效果显著，含有较广泛适应性。
3.4 采取自拌混凝土，使桩身后期强度增加较大，这对CFG桩承受上部荷载有了可靠确保。
3.5 CFG桩体内不设钢筋笼，可节省大量钢材：桩身混合料，可就地取材，从而大大降低了工程造价。
四、CFG桩施工、监理程序及技术质量标准
4.1 CFG桩施工、过程监理控制程序。
施工程序 监理程序
原地面处理
原材料报验

桩位测量放样
检验桩数量及部署情况

桩机就位
垂直度检验

成孔至设计深度
检验桩孔深度

测量孔深

检验配合料量，塌落度，制取试件
拌制混凝土

清除浮浆，检验桩有效长度
灌筑混凝土至桩顶

移机

4.2监理工作步骤：

进场
材料进场
设备进场、安装
人员进场安全教育
设备、材料进场报验
施工组织方案审批
主轴线、场地标高及桩位复核
施工过程中质量控制
完成工程量查对确定
CFG桩复合地基检测
褥垫层施工验收
CFG桩复合地基验收

4.3 CFG桩钻孔应符合下列质量标准
序号
检验项目
许可偏差
施工单位检验数量
检验方法
1
桩位（纵横向）
50mm
按成桩总数10％抽样验收、且每检验批不少于5根
经纬仪或钢尺丈量
2
桩体垂直度
1.0%
经纬仪或吊线测钻杆倾斜度
3
桩体有效直径
大于设计值
开挖50~100cm深后，钢尺丈量
4
孔深及桩长
大于设计值
符合规范要求
钢尺量成孔深度
五、监理控制手段及目标
1.CFG桩施工前控制
1.1审查施工单位上报施工组织设计。
1.2桩体原材料按要求见证取样送检，所用水泥和粗细骨料品种、规格及质量必需符合设计要求，检验合格后才准许使用。
检验数量：同一产地、品种、规格且连续进场水泥，袋装水泥200t为一批、散装水泥500t为一批，当袋装水泥不足200t或散装水泥不足500t时也按一批计。同一产地、品种、规格且连续进场粗、细骨料，分别每400m3时也按一批计,当不足400m3时也按一批计。多种原材料施工单位每批抽样检验1组。
检验方法：检验产品质量证实文件。在水泥库抽样检验水泥强度、安定性、凝结时间。在料场抽样检验粗、细骨料含泥量、筛分试验检验其颗粒级配。
1.3 按设计要求进行室内配合比试验，选定适宜配合比。
1.4 为检验CFG桩施工工艺、机械性能及质量控制，查对地质资料，在施工前应先做不少于2根试验桩，并在竖向全长钻取芯样，检验桩身混凝土配合比、坍落度、强度和桩身长度、桩径、垂直度。依据发觉问题，修改施工工艺，重新确定工艺参数。
1.5检验施工单位场地平整情况，清除障碍物。
1.6复核施工单位测量和桩位放样。
1.7检验施工单位原材料、机械、劳动力、施工用水、电等准备工作情况。
1.8检验施工单位安全、技术交底情况。
1.9CFG桩施工开始后立即进行复合地基或单桩承载力试验，以确定设计参数。
。

2．CFG桩施工过程中控制
2.1采取取土成孔灌注成桩时，设备型号选择应依据桩径、设计加固深度要求确定。
2.2 监督施工单位严格根据施工组织设计方案、施工技术交底等进行施工。
2.3取土成孔时，成孔钢筒中心要和桩位点重合，成孔深度、孔径、垂直度等应符合设计及规范要求。
2.4 CFG桩是采取C10混凝土灌注而成圆柱体 ，混凝土应按设计配合比配料经搅拌机拌和，坍落度、拌和时间应按工艺性试验确定参数进行控制，且不得少于1min；搅拌混凝土必需确保桩体质量达成要求。 施工单位天天每台班应监理见证随机取样做一组（3块）试块，进行28d标准养护试件试验确定。
2.5CFG桩直径通常为0.35m，呈正方形或三角形部署，桩长、桩间距按设计桩位施工。施工时通常应进行跳桩法施工，避免造成相邻桩断桩。
2.6CFG桩混凝土每灌注50～60cm长度时，采取长圆形钢锤进行向下筑紧，确保混凝土密实，直至混凝土浇筑到设计标高。 CFG桩数量、布桩形式应符合设计要求，每根桩投料不得少于设计灌注量。检验方法：料斗现场计量或混凝土泵自动统计。
2.7 施工中应确保桩长大于4m,进入持力层长度不少于50cm,监理进行旁站监督检验。
2.8 桩基移机至下一桩位施工时，应依据轴线或周围桩位置对需施工桩位进行复核，确保桩位正确。
3．CFG桩施工后控制
3.1CFG桩成桩以后，预防重型机器进入基坑内碾压，应经桩混凝土自然养护时间达成要求后，才能进行下道工序施工。
3.2CFG桩顶端浮浆应清除洁净，直至露出新鲜混凝土面。清除浮浆后桩有效长度应满足设计要求。检验方法：施工后清理浮浆，计算出桩有效长度。
3.3CFG桩桩身质量、完整性应满足设计要求。CFG桩桩身施工质量检测：桩长大于15m时检验桩身无侧限抗压强度，抽检率为桩数0.2%.，且不少于3根。成桩28天后低应变动力试验，抽检率为桩数10%，采取单桩荷载试验，抽检率为桩数0.2%.，且不少于3根。
3.4 CFG桩按符合地基设计时，处理后复合地基承载力、变形模量应满足设计要求；按柱桩设计时，处理后单桩承载力应满足设计要求。检验方法：平板载荷试验。
六、监理工作内容及关键
1.监理工作内容：原材料质量、CFG桩数量、设计桩径和桩长、混凝土灌入量、桩体质量、地基承载力、褥垫层质量等控制。
2.监理工作关键：
1、检验统计桩位是否在许可偏差范围内。
2、检验统计垂直度，实际孔深是否合格，确定能否灌注混凝土。
3、检验统计混凝土原材料称量配料、砼灌注量及灌筑质量是否满足要求。在监理过程中，发觉影响质量问题，尤其是坍落度和浇筑速度，监理工程师口头通知整改，并在监理日志中记载。发觉质量失控，无法满足设计和规范要求时，立即下达监理通知单，督促施工单位立即整改、确保工程质量。出现严重问题时，签发停工令，问题处理后复工。签发停工令事先取得业主同意，对停工令要持尤其慎重态度。
4、督促现场原材料见证取样，见证砼试块等是否按要求取样、养护和试验，每台机械天天最少做一组试块，标准养护，测28天强度。
5、检验并督促施工单位做好施工过程中各项技术资料，搜集整理，工程完工时，要将资料装订成册并附上完工图。
七、监理控制关键点
1. CFG桩施工前监理审查分包单位资质，包含企业执照、资质等级、年检统计、人员上岗证等。
2. 成桩机械设备进场，监理检验其合格证，并进行试运行。
3. 在施工前审查施工单位上报专题方案，经同意后根据方案内容严格控制工程质量和进度，加强安全管理。
4. 水泥、砂及碎石等原材料进场要符合报审报验程序，监理审查产品合格证或产品质量证实书、检验汇报，有复试要求在监理见证下抽样复试。
5.施工中应检验桩身混凝土配合比、坍落度和提拔套管速度、成孔深度、混凝土灌入量等。
6. 复核水准控制点，桩位轴线定位点，偏差控制在0.4倍桩径以内。
7. CFG桩施工完成后，应对桩顶标高、桩位、桩体质量、地基承载力和褥垫层质量做检验。对桩进行低应变桩身完整性检测和单桩承载力检测，桩身完整性随机抽取桩数10%。桩承载力，必需符合设计要求.
8.剔除桩头前监理复测桩顶标高标识位置，在截桩过程中严禁用重锤或重物横向击打桩体，剔至设计标高后，桩顶不出现斜平面。
八、监理工作方法和方法
1、平行检验：监理人员在监理过程中，对承建单位施工过程跟踪监理，发觉问题立即指令承建单位纠正，以降低质量缺点发生，确保工程质量。
2、测量：监理人员利用测量手段，在工程开工前检验定位放线，在施工过程 复核尺寸，以确保符合设计要求。
3、试验：经过有资质等级试验单位提供资料数据，监理人员对其进行质量评价。
4、指令性文件：监理人员对任何事项发出口头通知仍不纠正以书面形式督促承建单位严格遵守并实施书面指令。
九、成品保护
（一） CFG 桩施工时，应调整好打桩次序，以免桩机碾压已施工完成桩头。
（二）CFG 桩施工完成后，待桩体达成一定强度后（通常为3～7d），方可进行开挖。开挖时，宜采取人工开挖，如基坑较深、开挖面积较大，可采取小型机械和人工联合开挖，应有专员指挥，确保铲斗离桩边应有一定安全距离，同时应避免扰动桩间土和对设计桩顶标高以下桩体产生损害。
（三）挖至设计标高后，应剔除多出桩头，剔除桩头时应采取以下方法：
1．找出桩顶标高位置，在同一水平面按同一角度对称放置2 个或4 个钢钎，用大锤同时击打，将桩头截断。桩头截断后，再用钢纤、手锤等工具沿桩周向桩心逐步剔除多出桩头，直至设计桩顶标高，并在桩顶上找平。
2．不可用重锤或重物横向击打桩体。
3．桩头剔至设计标高，桩顶表面应凿至平整。
4．桩头剔至设计标高以下时，必需采取补救方法。如断裂面距桩顶标高不深，可接桩至设计标高,同时保护好桩间土不受扰动。
（四）保护土层和桩头清除至设计标高后，应立即进行褥垫层施工，以防桩间土被扰动。
（五）冬期施工时，保护土层和桩头清除至设计标高后，立即对桩间土和CFG桩采取草帘、草袋等保温材料进行覆盖，预防桩间土冻涨而造成桩体拉断，同时预防桩间土受冻后复合地基承载力降低。
十二、安全环境保护方法
（一）安全生产注意事项
1．机械设备操作人员（或驾驶员）必需经过专门训练，熟悉机械操作性能，经专业管理部门考评取得操作证或驾驶证后上机（车）操作。
2．机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
3．机械设备发生故障后立即检修，决不带故障运行，不违规操作，杜绝机械和车辆事故。
4．专业电工持证上岗。电工有权拒绝实施违反电器安全规程工作指令，安全员有权阻止违反用电安全行为，严禁违章指挥和违章作业。
5．全部现场施工人员佩戴安全帽，特种作业人员佩戴专门防护用具。
6．全部现场作业人员和机械操作手严禁酒后上岗。
7．施工现场全部设备、设施、安全装置、工具配件和个人劳保用具必需常常检验，确保完好和使用安全。
8．施工现场一切电源、电路安装和拆除必需由持证电工操作；电器必需严格接地、接零和使用漏电保护器。各孔用电必需分闸，严禁一闸多用。孔上电缆必需架空 2.0m 以上，严禁拖地和埋压土中，电缆、电线必需有防磨损、防潮、防断等保护方法。并遵守《施工现场临时用电安全技术规范》（JCJ46-）要求。

（二）环境保护方法
1．易于引发粉尘细料或松散料运输时用帆布、套等遮盖物覆盖。
2．施工废水、生活污水不直接排入农田、耕地、浇灌渠和水库，不排入饮用水源。
3．食堂保持清洁，腐烂变质食物立即处理，食堂工作人员定时体检。
4．受工程影响一切公用设施和结构物，在施工期间应采取合适方法加以保护。
5．使用机械设备时，要尽可能降低噪声、废气等污染；施工场地噪声应符合《建筑施工场地界噪声限值》（GB l2523-1990）要求。
6．运转时有粉尘发生施工场地，如水泥混凝土拌和机站等投料器应有防尘设备。在这些场地作业工作人员配置必需劳保防护用具。
7．驶出施工现场车辆应进行清理，避免携带泥土。套等遮盖物覆盖。
2．施工废水、生活污水不直接排入农田、耕地、浇灌渠和水库，不排入饮用水源。
3．食堂保持清洁，腐烂变质食物立即处理，食堂工作人员定时体检。
4．受工程影响一切公用设施和结构物，在施工期间应采取合适方法加以保护。
5．使用机械设备时，要尽可能降低噪声、废气等污染；施工场地噪声应符合《建筑施工场地界噪声限值》（GB l2523-1990）要求。
6．运转时有粉尘发生施工场地，如水泥混凝土拌和机站等投料器应有防尘设备。在这些场地作业工作人员配置必需劳保防护用具。
7．驶出施工现场车辆应进行冲洗清理，避免携带泥土。
