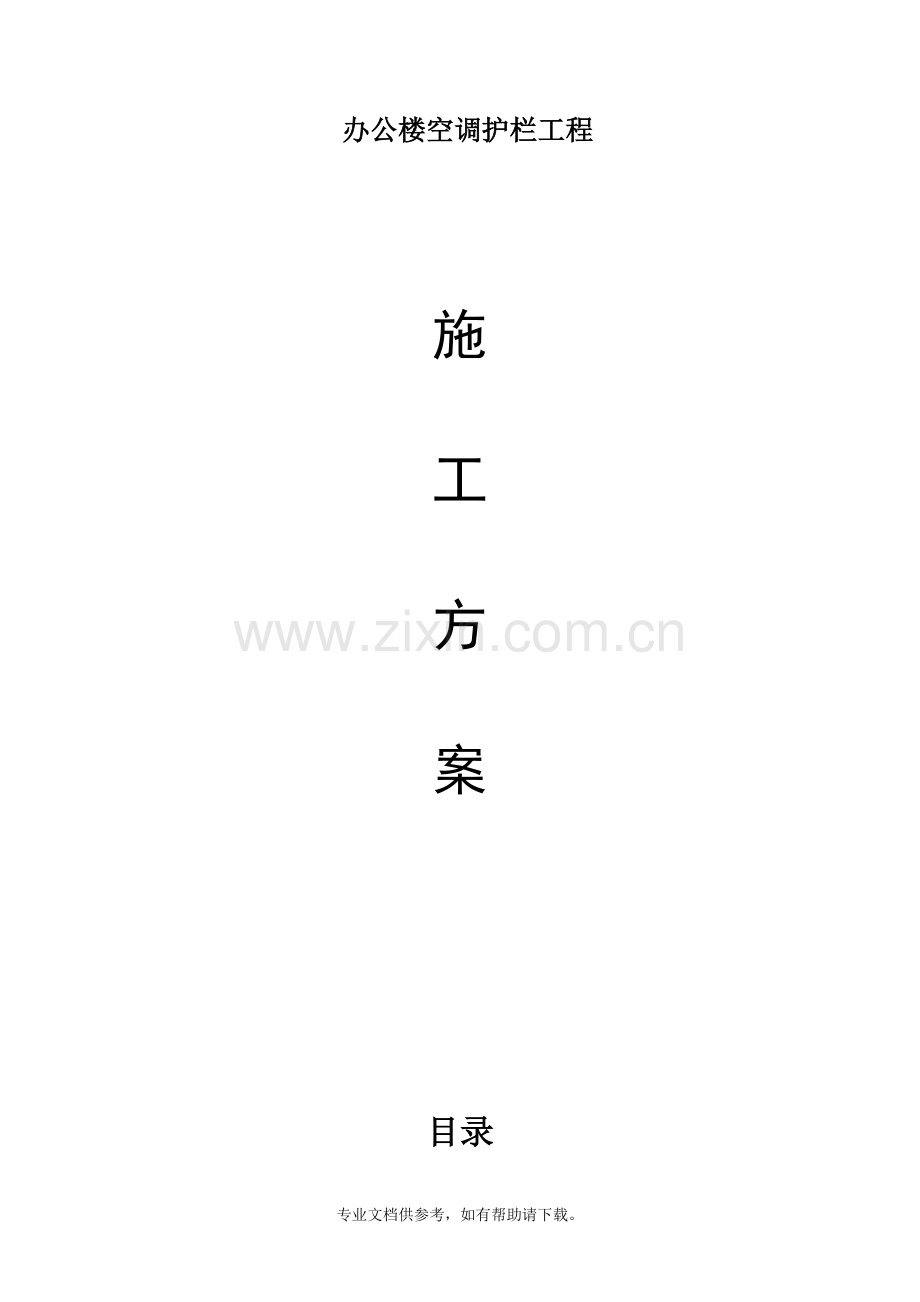

空调栏杆施工方案.doc

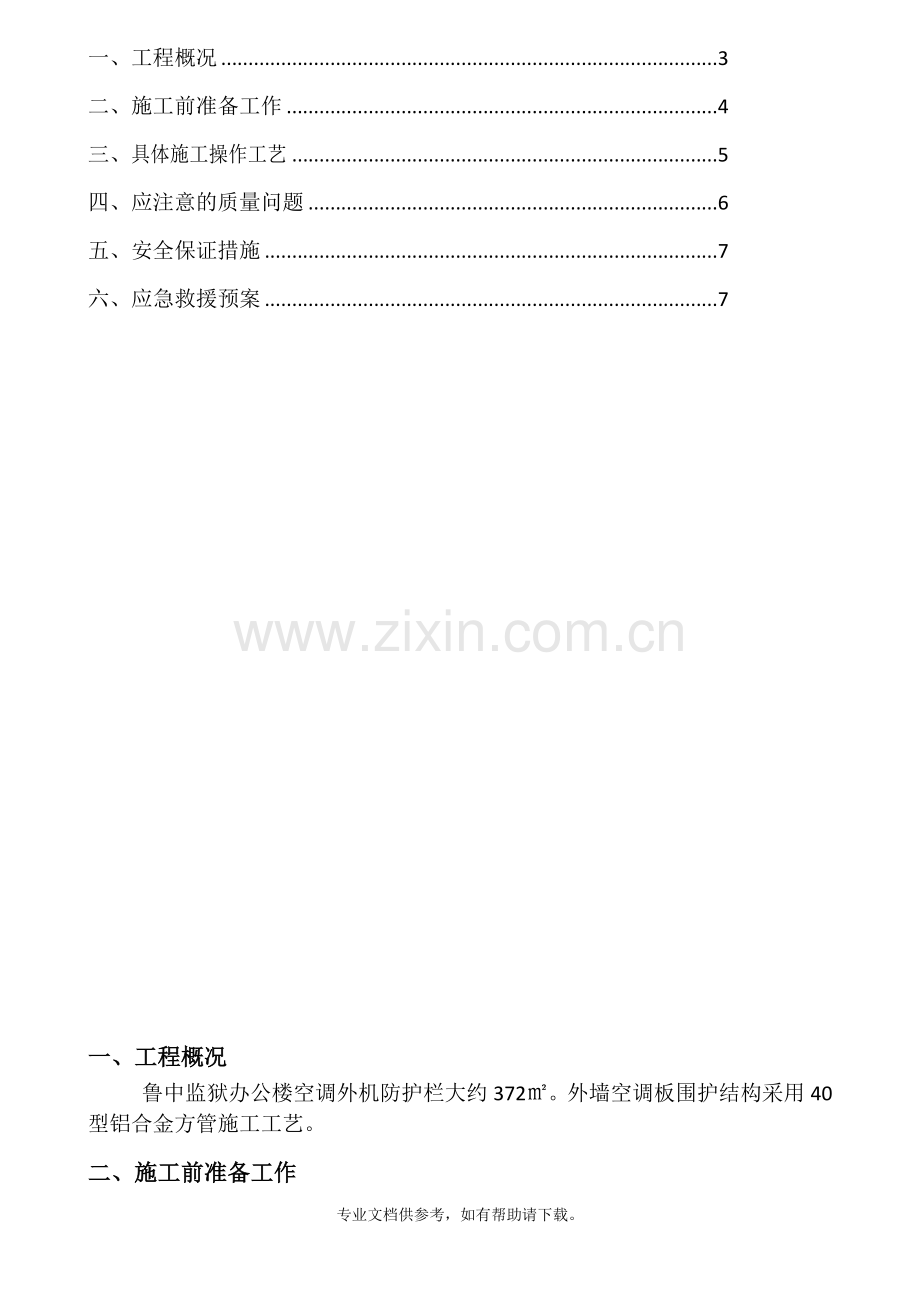

办公楼空调护栏工程施工方案目录一、工程概况3二、施工前准备工作4三、具体施工操作工艺5四、应注意的质量问题6五、安全保证措施7六、应急救援预案7一、工程概况 鲁中监狱办公楼空调外机防护栏大约372。外墙空调板围护结构采用40型铝合金方管施工工艺。二、施工前准备工作2.1材料及主要机具准备：2.1.1铝合金方管：按设计要求，铝合金护栏垂直支撑及上部面管采用40型铝合金方管。2.1.2主要辅助施工机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、小锤、安全绳等。 2.1.3不锈钢方管原材及焊条（丝）须为合格产品。2.2施工前技术准备工作2.2.1土建结构部分已施工完毕。2.2.2熟悉设计图纸，对班组进行栏杆施工工艺技术交底。2.2.3施工前应检查电焊工合格证有效期限，应证明焊工所能承担 的焊接工作。2.2.4现场供电应符合焊接用电要求。2.2.5施工环境已能满足栏杆施工的需求。2.2.6已熟悉图纸要求的栏杆做法。三、具体施工操作工艺3.1工艺流程原材下料 焊接安装 打磨 粉末喷涂 成品堆放。(如下图所示) 图1（原材下料） 图2（原材下料）3.1.1原材下料：按设计图纸尺寸统一规格，按先长后短的顺序整齐堆放、备用，然后将不锈钢管件按设计要求进行切割下料。（如图1、图2所示）。图3（焊接安装） 3.1.2焊接安装：按不锈钢工艺要求将下好的原材料45度角拼缝对齐、焊接安装（如图3所示）。 图4（打磨）3.1.3打磨、抛光：将焊接好的不锈钢护栏焊接处打磨平整，检查焊缝合格后喷涂保护剂，堆放整齐（如图4所示）。图4（粉末喷涂）3.1.4粉末喷涂：不锈钢构件焊接、打磨完毕后，对焊接节点处进行粉末喷涂作业以去除工件表面的油脂、其它污物、锈、氧化皮、 焊接熔粒、焊接氧化层、及对喷涂表面的粗化处理。（如图5所示）3.1.5成品堆放：不锈钢护栏场外加工制作完毕后，应堆放整齐。按项目部进度要求及时运送至现场。3.2主要施工方法：场外制作技术要求及注意事项3.2.1施工前首先安排技术人员对需要安装不锈钢护栏的空调板现场实际施工尺寸进行复尺，记录统计后与主体施工单位确认，并与设计图纸尺寸核对无误后方可进行原材料下料制作。3.2.2根据设计图纸要求，对不同规格、尺寸的空调板不锈钢护栏进行准确下料，其构件下料长度允许偏差为2mm。3.2.3选择合适的焊接工艺，焊条（丝）直径，焊接电流，焊接速度等，通过焊接工艺试验验证。3.2.4脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。3.2.5场外焊接时应选用较细的焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固采用满焊，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。3.2.6 杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。3.2.7栏杆的立柱和面管等和主体结构相连接的部位，采用不锈钢钢板开孔，不锈钢膨胀螺栓与主体结构相连。3.3场内安装技术要求及注意事项3.3.1不锈钢方管护栏后场制作完毕运送至现场后，应及时通知总包单位及监理单位对制作的护栏进行现场检查及现场取样送检。所有构件下料应保证准确，构件长度允许偏差为1mm，否则必须矫直。3.3.2 不锈钢方管护栏垂直运输到位后，在整栋楼层安装过程中应吊通线须保证护栏在安装后在同一立面上。3.3.3不锈钢方管护栏成品安装时，对于节点的施工必须严格安装项目部要求施工，焊接完成后应将焊渣敲净。构件焊接组装完成后，应适当用手持机具磨平和抛光，使外观平顺光洁。四、应注意的质量问题4.1尺寸超出允许偏差：对焊缝长度、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。4.2焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，避免用大电流，不要突然熄火，焊缝接头应搭接1015cm，焊接中不允许搬动、敲击焊件。4.3表面气孔：焊接部位必须刷洗干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。4.4栏杆和扶手制作和安装所使用材料的材质、数量、规格和木材、塑料的燃烧性能等级均应符合设计要求。4.5栏杆和扶手的造型、尺寸及安装位置应符合设计要求。4.6栏杆和扶手安装预埋件的数量、规格、位置及预埋件的连接点应符合设计要求。4.7护栏高度、栏杆间距、安装位置应符合设计要求，护栏安装应牢固。4.8护栏玻璃应厚度应满足设计要求。4.9护栏和扶手转角弧度应符合设计要求，接缝严密，表面光滑，色泽一致，无裂缝、翘曲及损坏。五、安全保证措施5.1操作人员进入施工现场必须佩带安全帽和安全带。5.2注意用电安全，接电必须又插头，禁止将电线直接插在接电箱内。施工现场禁止吸烟。5.3必须两人同时作业，一个人在里面，一个人在外面，外面人员必须系垂直与水平双重安全带。外面安全带系在固定的钢管上面，同时从屋顶放一个安全绳到地上固定好，然后和安装人员的安全带相扣；里面的安全带固定在窗户内侧，才可施工。 5.4每日上班时必须有管理人员在场监督，检查安全措施是否到位。六、应急救援预案6.1应急物资消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血袋、氧气袋。6.2注意事项6.2.1事故发生时应组织人员进行全力抢救，视情况拨打120急救电话和马上通知有关负责人。6.2.2重伤员运送应用担架，腹部创伤及背柱损伤者，应用卧位运送；胸部伤者一般取半卧位，颅脑损伤者一般取仰卧偏头或侧卧位，以免呕吐误吸。6.2.3注意保护好事故现场，便于调查分析事故原因。 应急处理 一、应急救援领导小组的组成及分工：1、应急救援领导小组由救护组、善后组、服务保障组成。2、发生事故时，现场的安全人员（应急救援小组成员）应迅速将情况上报应急救援领导小组。情况轻微现场可以进行抢救的，事发地负责人或分部经理可采取简捷有效的救治措施，如人工呼吸、止血包扎等。3、发生事故时，情况严重的，事发地现场负责人或分部经理一边向应急救援领导小组报告情况，一边拔打120急救电话，如距离医院较近，则应迅速组织人力将伤员直接送往医院检查、抢救，同时指派人员对现场进行保护。4、应急救援小组接到事故报告后应迅速赶往事故发生地，各小组视情展开救援工作。（若情况严重，应急救援领导小组应在1时间内将情况报告市（县）安全、建设部门。发生上述安全事故，有人员伤亡时 1、现场负责人（分部经理）即应急领导小组成员，首先将情况向应急救援领导小组报告，应急救援领导小组负责把发生事故及伤亡情况在1小时内报告当地安全及建设职能部门。 2、应急救援小组立即赶到发生事故现场，各组按照各自的分工在领导小组的统一指挥下展开应急救援工作。 3、事故发生地现场施工人员必须在第一时间做好事故现场安全警戒和环境保护工作，并将周围无关人员进行疏散。附录一：发生上述安全事故，有人员伤亡时应急指挥流程项目部安全领导小组公司（分公司）安全领导小组事故现场有关应急救援小组上级主管部门、政府、安全监管部门应急救援机构 专业文档供参考，如有帮助请下载。
