管廊防水技术交底.doc

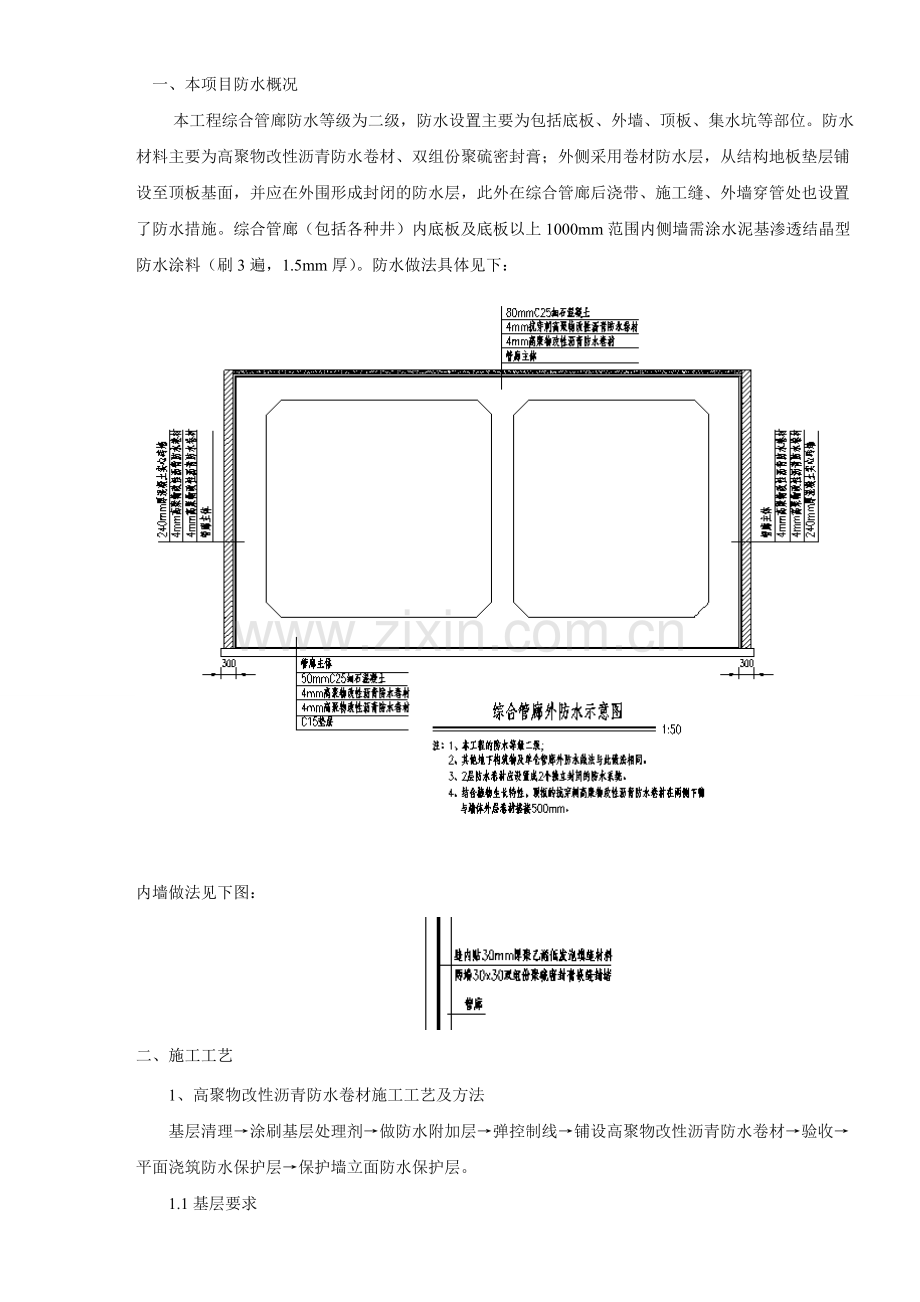

一、本项目防水概况本工程综合管廊防水等级为二级，防水设置主要为包括底板、外墙、顶板、集水坑等部位。防水材料主要为高聚物改性沥青防水卷材、双组份聚硫密封膏；外侧采用卷材防水层，从结构地板垫层铺设至顶板基面，并应在外围形成封闭的防水层，此外在综合管廊后浇带、施工缝、外墙穿管处也设置了防水措施。综合管廊（包括各种井）内底板及底板以上1000mm范围内侧墙需涂水泥基渗透结晶型防水涂料（刷3遍，1.5mm厚）。防水做法具体见下：内墙做法见下图： 二、施工工艺1、高聚物改性沥青防水卷材施工工艺及方法基层清理涂刷基层处理剂做防水附加层弹控制线铺设高聚物改性沥青防水卷材验收平面浇筑防水保护层保护墙立面防水保护层。1.1基层要求(1) 垫层表面必须平整光滑，无松动裂缝、空鼓、凹坑、起砂、掉灰等缺陷，遇突起物铲除干净，平整度控制在4mm/2m内。尤其外墙止水螺杆，切至与外墙齐，刷防锈漆，用防水砂浆抹平。 (2)基层的含水率在9%以下。(3)阴阳角处均做成圆弧，圆弧半径为50mm，表面光滑。1.2涂刷基层处理剂配套的基层处理剂开桶后搅拌均匀，在清扫干净的基层上用长把滚刷均匀涂刷，底油涂刷均匀，无流坠、堆积、露白、起皮、起泡等现象。常温经过4小时后，指触不粘可进行下道工序施工。 1.3卷材附加层增强处理(1) 阴阳角和施工缝均应铺贴附加层，附加层材料应与底板防水材料相同的卷材，粘贴牢固。阴阳角铺贴附加层时，两侧铺贴宽度均不小于250mm，并且应将加固部位的形状粘贴严密；外墙施工缝处卷材附加层长度不得小于1000mm，两侧500mm。铺贴时将卷材自然松铺且无皱折即可，不拉紧，以免影响附加层的质量。见下图：阴阳角附加层两侧不小于250mm。 1.4弹控制线根据防水卷材的规格尺寸及搭接部位要求，用明显的色粉线盒弹出防水卷材铺贴控制线。1.5防水卷材铺贴卷材的厚度应符合设计要求，铺贴时纵横向均应留出10cm的搭接缝，随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，每铺完一张卷材，应用干净的滚刷从卷材的一端向另一端用力滚压一遍，以将空气排出。为使卷材粘结牢固，应用外包橡皮的铁辊再滚压一遍，不允许有气泡或折皱现象存在。 卷材铺设时严禁出现相互垂直铺贴，上下两层和相邻两幅卷材应错开1/3-1/2幅宽，侧墙铺设时，自底部向上，高处的防水卷材压住低处的防水卷材。1.6防水保护层见专项交底2、水泥基渗透结晶型防水涂料施工工艺基层检查、清理按比例配制涂料涂刷涂料养护检查、验收。2.1基层处理：混凝土基层应洁净，油污、灰尘、砂石和污垢等必须清除干净，因该材料的活性成分是以水为载体，才能向混凝土内部渗透和结晶，因此在涂刷前应充分湿润混凝土基层，(可用刷子将水刷在混凝土上)，但注意不得有明水。2.2按比例配制涂料，粉料：水=1：0.250.4的重量比例称重，拌合：先将水倒入容器中，再将粉倒入水中，机械搅拌5分钟。2.3涂刷：用硬毛刷将涂料均匀涂刷在基层表面，应多遍涂刷一般3遍。第一遍固化后方可涂刷第二遍。(如前一遍表面已干燥发白，则需湿润后再涂刷后一遍)，涂料用量为1.0-1.2kg/m2，涂层厚度应大于1.5mm。 2.4养护：洒清水养护，养护期不少于72小时。3、 结构防水细部节点须穿墙的给水管均采用预埋防水套管，套管详见02S404；构筑物中须穿墙的电力管、通信管设置止水环，管内间隙采用麻油嵌实，石棉水泥封口；所有套管外侧设一圈遇水膨胀橡胶圈。（1）施工缝防水处理本工程结构施工时在底板上、梁板的上下需要设置水平施工缝，竖向施工缝拟全部设置在变形缝处，因此竖向施工缝按照变形缝来处理，水平施工缝的防水处理采用止水钢板，见结构交底。（2）变形缝防水处理本工程管廊闭合框架结构每25m设置一道变形缝，变形缝宽30mm，止水带埋设位置应准确，其中间空心圆应与变形缝的中心线重合，止水带应固定，止水带的接缝宜为一处，设在边墙较高的位置上，不得设在结构转角处，接头采用热压焊接。施工要求：1、 在满足制造、运输、安装要求的前提下，止水带应在工厂中连接成整体。2、 止水带的各种交叉连接节点应在工厂中做成配件，仅直线段可在施工现场连接。3、 在现场连接的接头，对橡胶止水带应采用热压机硫化胶合，其接头外观应平整光洁。4、 在绑扎钢筋和支模时，止水带必须可靠固定在正确的位置上，浇筑混凝土时不得发生位移。5、 固定止水带时，可在止水带的允许部位处穿孔打洞，不得损坏本体部分。6、 变形缝处混凝土必须捣固密实，止水带下部不应产生空洞、气孔等隐患。变形缝处防水处理如下示意图； （3）穿墙预埋套管 构筑物中须穿墙的电力管、通信管设置止水环，管内间隙采用麻油嵌实，石棉水泥封口；所有套管外侧设一圈遇水膨胀橡胶圈。构筑物中预留的防水套管或钢管，土建施工后不能立即敷设管线的，须采取临时封堵措施，及采用楔形木块外包软布塞入管口封死；穿墙套管如下示意图；穿墙预埋套管防水处理示意图三、质量要求1、防水基面（找平层）必须坚硬、平整、干燥（含水率不宜大于9%）、清洁、不应有反砂及各种尖利物品。2、卷材不宜在负温条件下施工，如必须在负温下施工时，应采取措施保证铺好后的防水层不得有龟裂及粘结等不良现象。3、在做卷材铺贴时应随时注意用排除空气，以免产生鼓包现象。4、搬运卷材时应轻拿立放，不得扔摔，避免损坏。防水施工必须在混凝土达到设计强度。防水材料寿命不得低于结构自身寿命，并具备二次抗渗效果及修复功能。四、安全要求 1、要建立项目部安全管理制度，建立各施工人员的安全生产责任制。 2、要加强防火、防毒的安全管理。由于防水卷材都是易燃产品，施工时一定要注意防火安全。在防水卷材施工时，消防设施一定要到位，做到随时防止火灾的发生。 3、防水施工人员为特殊工种，必须持证上岗，严禁无证操作。4、 要加强安全教育。必须对进场施工的人员进行安全教育，以及专门的安全技术教育，让他们熟悉安全操作规程。从而更好的确保防水施工的安全。一、安全要求1、进入施工现场，应正确佩戴安全帽，遵守工地各项规章制度。2、操作时要正确佩戴防护用品，要戴口罩、手套、穿工作服并注意防毒。3、上下基坑要走人行斜道，不得攀爬护坡。 4、施工现场严禁吸烟，焚烧垃圾。因防水材料均为易燃材料，以防火灾事故发生。现场动火必须上报项目部审批（必须有保证防火措施）方可动火。5、用塔机运输卷材时，要绑扎牢固后再起吊，防止掉落。6、配制材料的现场应有防火措施，遵守安全操作要求，正确操作。7、搬运涂料（冷底子油）时要轻拿轻放，避免摔坏，包装罐体涂料泄漏、污染环境。8、工作完毕，要及时清理施工现场，做到工完料净、场地清。9、防水材料存放时，要将易燃易爆物品单独存放，并在旁边合理配置消防器材，并设专人看管。 10、工作后要做好个人卫生清理，减少中毒的意外发生。 11、严禁用明火烘烤煤气罐。 12、材料的装卸，储存远离火源，并做标识。 13、工作完毕，做到工完料净场地清。二、施工过程安全注意事项 1、进入施工现场必须戴安全帽，扣好帽带，高空作业人员必须戴安全带，并应系好，操作人员严禁穿硬底鞋及有跟鞋作业。 2、施工现场严禁烟火。 3、配置材料的现场应有安全防火措施，操作时必须遵守安全技术操作规程。 4.、悬空作业处应有牢靠的立足处，并必须视具体情况配置防护网、栏杆或其它安全设施。 5、凡不符合高处作业的人员一律不允许高处作业，严禁酒后上岗作业。 6、动火时必须申请动火许可证，并且要配备灭火器、监护人等防火设施。三、采取的躲避和急救措施 1、起重吊装事故应急措施：当发生吊装构件滑落造成物体打击伤害事故时，首先观察伤员受伤部位，失血多少，对于一些微小伤，工地急救员可以临时进行简单的止血、消炎、包扎，然后送往医院处理。伤势严重者，急救人员边抢救边就近送医院。 2、触电事故应急措施：（1）触电事故发生后，事故发现者的第一时间内应向现场负责人报告或呼救。在未切断电源的情况，事故发现者不要与伤员直接接触。（2）现场应急救援总指挥接到报告后，立即启动应急预案，通知各应急救援小组进行应急救援行动，同时向上级报告。（3）救援小组抵达事故现场后，首先要查看和寻找电源，在切断电源后，对伤员进行救护，并在最短的时间内将伤员送到就近医院抢救。（4）如因电器故障引发火灾，应在抢救伤员的同时，全力灭火，同时打119报警，并尽可能抢救、转移受火灾危及的财产和物质。（5）抢救行动结束后，救援总指挥指定专人保护好事故现场，便于事故调查。接收交底人签字： 专业文档供参考，如有帮助请下载。
