安阳绕城高速综合项目部统一标准化建设专项方案.doc

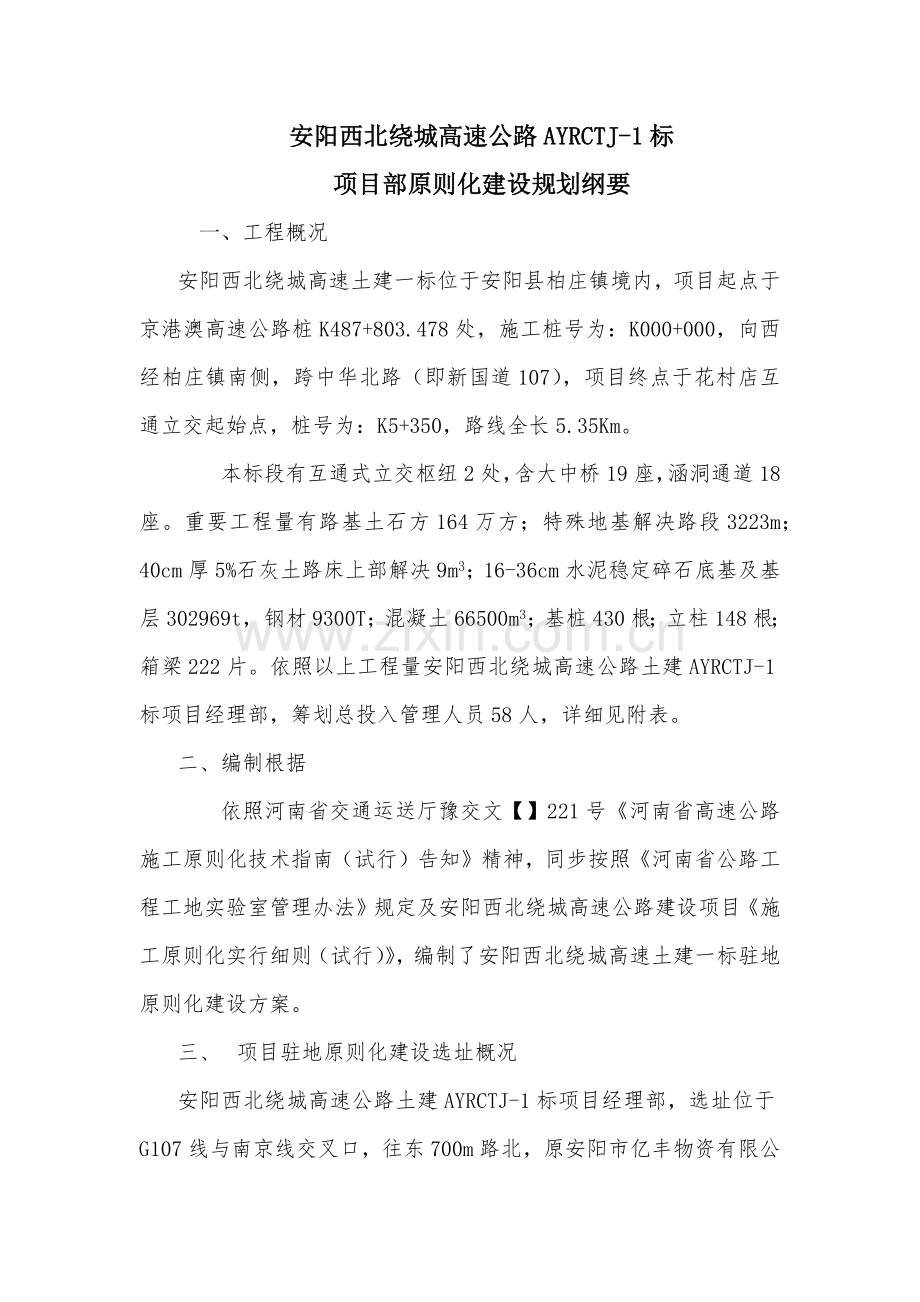

安阳西北绕城高速公路AYRCTJ-1标项目部原则化建设规划纲要 一、工程概况安阳西北绕城高速土建一标位于安阳县柏庄镇境内，项目起点于京港澳高速公路桩K487+803.478处，施工桩号为：K000+000，向西经柏庄镇南侧，跨中华北路（即新国道107），项目终点于花村店互通立交起始点，桩号为：K5+350，路线全长5.35Km。 本标段有互通式立交枢纽2处，含大中桥19座，涵洞通道18座。重要工程量有路基土石方164万方；特殊地基解决路段3223m；40cm厚5%石灰土路床上部解决9m3；16-36cm水泥稳定碎石底基及基层302969t，钢材9300T；混凝土66500m3；基桩430根；立柱148根；箱梁222片。依照以上工程量安阳西北绕城高速公路土建AYRCTJ-1标项目经理部，筹划总投入管理人员58人，详细见附表。二、编制根据 依照河南省交通运送厅豫交文【】221号河南省高速公路施工原则化技术指南（试行）告知精神，同步按照河南省公路工程工地实验室管理办法规定及安阳西北绕城高速公路建设项目施工原则化实行细则（试行），编制了安阳西北绕城高速土建一标驻地原则化建设方案。三、 项目驻地原则化建设选址概况安阳西北绕城高速公路土建AYRCTJ-1标项目经理部，选址位于G107线与南京线交叉口，往东700m路北，原安阳市亿丰物资有限公司院内，距离主线距离1km。该院（不含院外停车区）长90m，宽83m，总占地7470m2，不不大于原则化5000 m2，满足规定。院内所有进行了25cm厚砼硬化，规划为项目部办公区、实验区用地，当前厂区租赁合同已订立，临建材料已进场，正在筹办建设。四、项目部驻地建设总体规划依照安阳西北绕城高速公路建设项目施工原则化实行细则（试行）对驻地建设规定，结合该场地实际状况，项目部做出设计方案，共分为办公区建筑面积665 m2；实验区建筑面积430 m2；生活区建筑面积936 m2。总面积2031 m2满足原则化规定。详细如下： 1、 办公区北侧筹划建设2层钢构造临建岩棉阻燃办公楼，长44m，含走廊宽6.7m，每层12间，共24间，每个房间宽为3.64m，长5.46m，单间使用面积20 m2，总净使用面积为480 m2。房间墙体为白色、门和房顶为蓝色，门宽1m，高度2m；前窗为白色玻璃防盗窗，窗宽1.82m，高度为0.95m，后窗宽1.0m，高度为0.95m；屋顶为人字形，顶部设立避雷设施，内部亚光板吊顶。层高3.05m，吊顶后净高2.6m，满足原则化规定。内部铺设白色地板砖；走廊宽度1.2m，两层楼房设内楼梯，楼梯宽1.5m，分两节，单节11层，单层高为20cm。该楼设重要功能室为物资部、质检部、资料室、微机室、档案室、安所有、协调部、环保部、书记室、工程部、合同部、主管室、财务室、经理办公室、总工室、副经理室等，按规定各种上墙图标齐全。办公楼前左右两侧设立宽度为1m，长度10m绿化带，绿化带采用砖砌，外贴白色瓷片，高度为30cm，内植草皮、花卉、冬青树等。会议室筹划采用装修、改造原厂房，面积达160m2，满足原则化不不大于120 m2规定，下铺白色瓷砖、上部进行吊顶，设立会议桌和70把椅子，保证能满足60人同步开会或学习、培训。安装冷暖空调、投影仪、无线话筒及1块1.5m长、宽1m写字板，在会议室主墙上布置公司标志及公司文化。办公区内设立消防池1处，灭火器12个，消防砂、消防锹、消防桶等，垃圾桶、宣传栏、篮球场、停车场、国旗、绿化等，其中办公区停车场可停12辆车。国旗基座高1.5m，长4m，下底宽2m，上口宽0.5m。旗杆基座采用红色大理石贴面，正面镶贴金色公司及项目部名称。上方安装旗杆 3 根，分别悬挂国旗(4 号国旗)、彩旗（有承包人公司标志）、彩旗（有承包人公司标志），两彩旗大小要比国旗小一号，颜色分别为：红、黄、蓝，旗杆采用不锈钢材质制作，国旗杆高为 8m，公司旗杆高7.5m。篮球场上设立有灯光，筹划在东侧2层宿舍楼上，安装2个射灯，西侧2层实验楼楼上安装2个射灯，北侧办公楼上安装2个射灯，让篮球场具备晚间使用功能，同步也可供项目部夜间照明。办公区设立垃圾池，位置如附图，详细尺寸长为4.5m，宽为2m，高为2m。同步院内设立安全生产、文明施工、质量管理、廉政建设等标牌宣传栏2、 实验区西侧实验区独立成院，长45m，宽16m，呈L型。实验区门与东侧生活区门对称设立，砖砌门垛，外贴白色瓷砖、上设不锈钢拱形门架，标志金色字体“实验区”。院内筹划建设1栋2层钢构造临建岩棉阻燃实验室楼，上下共计18间（含楼梯），其中1层8间宽为3.64m，长5.46m，使用面积为20m2,功能室为标养室2间40 m2、化学分析室、集料室、水泥室、土工室、力学室、水泥砼室各1间；2层8间为实验办公室6间、实验室主任办公室1间，其她实验员办公室5间，资料室1间，南侧运用1层5间平房，室内进行装修改造，设立外检室、样品室、留样室、石料室及储藏室，总净使用面积为430 m2。房间墙体为白色、门和房顶为蓝色，门宽1m，高度2m；窗为白色玻璃防盗窗，窗宽1.82m，高度为0.95m，后窗宽1.0m，高度为0.95m；屋顶为人字形，顶部设立避雷设施，内部亚光板吊顶。层高3.05m，吊顶后净高2.6m，内部铺设白色地板砖；走廊宽度1.2m，两层楼房设内楼梯，楼梯宽1.5m，分两节，单节11层，单层高为20cm。实验区围墙下部使用砖砌基本、外贴白色瓷片，蓝白护栏，基本处实验室区设立绿化带，内设地下排水设施，各房间内设立操作平台，高度为80cm，白色瓷砖镶面，地面采用水泥硬化，白色地板砖铺底，室内设立上下水。实验区内设立消防池1处，灭火器12个，消防砂、消防锹、消防桶等，按规定各种上墙图表齐全。实验区设立8个停车位，供运用实验仪器、样品及其她工具车辆停放，实验区道路宽10.5m，绿化带宽1m，长20m，绿化带采用砖砌，外贴白色瓷片，高度为30cm，内植草皮、花卉、冬青树等。详细分布见项目驻地建设整体规划图。二层办公楼蓝色门 白色窗围栏3、 生活区东侧设立为生活区，也单独成院。生活区门与实验区门对称设立，砖砌门垛，外贴白色瓷砖、上设不锈钢拱形门架，标志金色字体“生活区”。院内新建2层钢构造临建岩棉阻燃宿舍楼1座，上下各5间，共计10间。房间墙体为白色、门和房顶为蓝色，门宽1m，高度2m；窗为白色玻璃防盗窗，窗宽1.82m，高度为0.95m，后窗宽1.0m，高度为0.95m；屋顶为人字形，顶部设立避雷设施，内部亚光板吊顶。层高3.05m，吊顶后净高2.6m，内部铺设白色地板砖；走廊宽度1.2m，房间宽为3.64m，长5.46m，使用面积为20m2。其中1间医疗室，男、女浴室各1间，7间宿舍，每间筹划入住4人，共可入住28人。别的人员宿舍设立在原东侧2层宿舍楼，上下两层共计12间，每间可住4人，共可入住48人。旧楼房进行装修、外侧粉刷成白色、门漆成蓝色，与新建房间进行色彩配套。生活区设配电房、厨房2间、职工餐厅2间、小餐厅1间，同步生活区内设活动区长15m，宽11m，阅览室长11m，宽10.5m等。生活区围墙下部使用砖砌基本、外贴白色瓷片，蓝白护栏，基本处设立绿化带，绿化带宽1m，长20m，绿化带采用砖砌，外贴白色瓷片，高度为30cm，内植草皮、花卉、冬青树等。区内设立消防池1处，灭火器12个，消防砂、消防锹、消防桶等，设立垃圾桶对生活垃圾进行分类，安排专人进行清扫和清运垃圾。4、安全环保设施办公区、实验区、生活区内均设立消防池、垃圾池、污水解决池。同步由于原厂区内设立有地下排水设施，故在该次设计中只需要将新设排水设施并入原排水设施中即可，不需重新规划。生活区、实验区各设立消防池、垃圾池详细布置见附图；各功能区设立绿化及宣传标语栏。5、项目部外墙进行整体粉刷，色彩为白色，项目部门口设立门牌，门牌名称按业主有关规定执行，大门采用电动伸缩大门，高度为1.6m。门口设立警卫室，有专职保安2名，在项目部大门、四角、各功能区均安装视频监控设施，对项目部驻地进行全面监控。同步对来往车辆、人员进行登记，杜绝外来人员、闲杂人员进入。保证办公区、生活区及实验区安全。在项目部大门口东侧暂时停车场处设立工程概况牌、管理人员名单及监督电话牌、消防保卫（防火责任）牌、安全生产牌、文明施工和环保牌、施工现场平面图、工程公示牌等。 电动伸缩大门在去往项目部驻地路上G107线与南京线交叉口处、中华路和南京线交叉口各设立1块指路牌，指路牌采用铁皮制作，蓝底白字、白箭头，规格:140cm（长）x100cm（高）,柱高 120cm。项目部驻地当前已经应通电，采用专一独立线路200KW变压器，通水采用原院内深井水，大功率2.5t无塔供水设备，便于办公区、实验区、生活区、水冲卫生间、浴室等生活用水，通信畅通，接入20兆光纤互联网，无线网络项目部全覆盖。6、项目部围墙外侧进行绿化和某些硬化，设立暂时停车场1处共13个车位，供外来人员、施工队、作业区及社会人员停车，详细见附图。五、项目驻地原则化建设质量规定及保证办法 1、质量规定所有临建材料达到有关技术原则，墙体填充料采用岩棉板阻燃材料，达到消防技术原则。2、保证办法 资金保证办法：公司拨付转款，保证临建顺利进展。 组织保证办法：成立临建领导小组，分工明确，各负其责，联系各种物资材料，做到未雨绸缪。六、项目驻地原则化建设安全环保办法1、临建施工队伍选用有资质施工队伍，按照相应安全办法进行施工。（详见资质附件）2、所有临建产生建筑垃圾按照相应办法进行分类回收运用。3、在进行临建施工时，为杜绝噪音污染，项目部合理安排施工筹划，尽量白天施工作业。若必要夜间施工时，安排夜间进行无噪音施工。七、附件1、项目部驻地原则化建设整体规划图2、项目部驻地土地租赁合同3、项目部驻地部门设立建设原则化对比表
