路基拱形骨架护坡施工方案.doc

资源描述

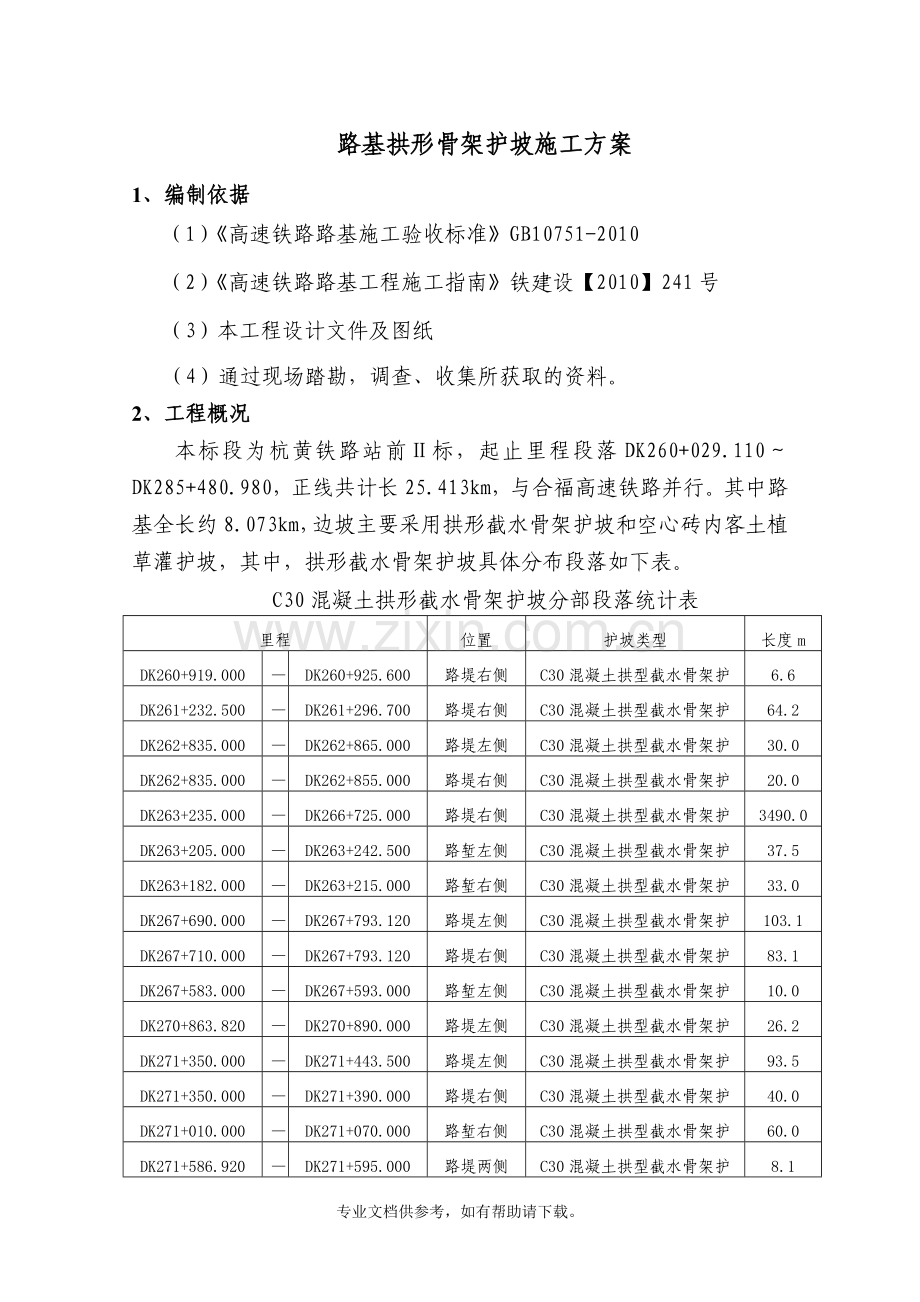

目录 1、编制依据 1 2、工程概况 1 3、施工总体安排 2 3.1主要人员配置 2 3.2主要机械设备配置 3 3.3混凝土供应 3 3.4工期计划 3 4、施工工艺及施工程序 3 4.1 施工工艺 3 4.2 施工程序 4 5、质量检验标准 5 6、质量保证措施 5 6.1 质量目标 5 6.2 质量保证体系 5 6.3质量保证措施 7 7、保证安全措施 8 7.1安全目标 8 7.2安全保证体系 9 7.3保证邻近线行车安全､施工､人身､设备安全措施 11 8、文明施工措施 14 路基拱形骨架护坡施工方案 1、编制依据（1）《高速铁路路基施工验收标准》GB10751-2010 （2）《高速铁路路基工程施工指南》铁建设【2010】241号（3）本工程设计文件及图纸（4）通过现场踏勘，调查、收集所获取的资料。 2、工程概况本标段为杭黄铁路站前Ⅱ标，起止里程段落DK260+029.110～DK285+480.980，正线共计长25.413km，与合福高速铁路并行。其中路基全长约8.073km，边坡主要采用拱形截水骨架护坡和空心砖内客土植草灌护坡，其中，拱形截水骨架护坡具体分布段落如下表。 C30混凝土拱形截水骨架护坡分部段落统计表里程位置护坡类型长度m DK260+919.000 — DK260+925.600 路堤右侧 C30混凝土拱型截水骨架护坡 6.6 DK261+232.500 — DK261+296.700 路堤右侧 C30混凝土拱型截水骨架护坡 64.2 DK262+835.000 — DK262+865.000 路堤左侧 C30混凝土拱型截水骨架护坡 30.0 DK262+835.000 — DK262+855.000 路堤右侧 C30混凝土拱型截水骨架护坡 20.0 DK263+235.000 — DK266+725.000 路堤右侧 C30混凝土拱型截水骨架护坡 3490.0 DK263+205.000 — DK263+242.500 路堑左侧 C30混凝土拱型截水骨架护坡 37.5 DK263+182.000 — DK263+215.000 路堑右侧 C30混凝土拱型截水骨架护坡 33.0 DK267+690.000 — DK267+793.120 路堤左侧 C30混凝土拱型截水骨架护坡 103.1 DK267+710.000 — DK267+793.120 路堤右侧 C30混凝土拱型截水骨架护坡 83.1 DK267+583.000 — DK267+593.000 路堑左侧 C30混凝土拱型截水骨架护坡 10.0 DK270+863.820 — DK270+890.000 路堤左侧 C30混凝土拱型截水骨架护坡 26.2 DK271+350.000 — DK271+443.500 路堤左侧 C30混凝土拱型截水骨架护坡 93.5 DK271+350.000 — DK271+390.000 路堤右侧 C30混凝土拱型截水骨架护坡 40.0 DK271+010.000 — DK271+070.000 路堑右侧 C30混凝土拱型截水骨架护坡 60.0 DK271+586.920 — DK271+595.000 路堤两侧 C30混凝土拱型截水骨架护坡 8.1 DK271+868.000 — DK271+876.300 路堤两侧 C30混凝土拱型截水骨架护坡 8.3 DK273+672.950 — DK273+790.000 路堤左侧 C30混凝土拱型截水骨架护坡 117.0 DK273+850.000 — DK273+870.000 路堤右侧 C30混凝土拱型截水骨架护坡 20.0 DK274+010.000 — DK274+030.000 路堤右侧 C30混凝土拱型截水骨架护坡 20.0 DK274+645.000 — DK274+770.000 路堤右侧 C30混凝土拱型截水骨架护坡 125.0 DK275+870.000 — DK276+010.000 路堤右侧 C30混凝土拱型截水骨架护坡 140.0 DK277+066.760 — DK277+075.000 路堤右侧 C30混凝土拱型截水骨架护坡 8.2 DK277+290.000 — DK277+318.180 路堤右侧 C30混凝土拱型截水骨架护坡 28.2 DK278+737.600 — DK279+750.000 路堤右侧 C30混凝土拱型截水骨架护坡 1012.4 DK279+190.000 — DK279+334.600 路堤右侧 C30混凝土拱型截水骨架护坡 144.6 DK279+590.000 — DK279+610.000 路堤右侧 C30混凝土拱型截水骨架护坡 20.0 DK279+646.000 — DK279+652.500 路堤左侧 C30混凝土拱型截水骨架护坡 6.5 DK279+205.000 — DK279+242.500 路堑左侧 C30混凝土拱型截水骨架护坡 37.5 DK279+845.310 — DK279+855.000 路堤右侧 C30混凝土拱型截水骨架护坡 9.7 DK280+610.000 — DK280+632.690 路堤右侧 C30混凝土拱型截水骨架护坡 22.7 DK281+168.500 — DK281+190.000 路堤右侧 C30混凝土拱型截水骨架护坡 21.5 DK281+430.000 — DK281+522.090 路堤右侧 C30混凝土拱型截水骨架护坡 92.1 DK282+370.000 — DK282+510.000 路堤右侧 C30混凝土拱型截水骨架护坡 140.0 3、施工总体安排 3.1主要人员配置我项目部按照要求组织相关人员、机械设备已全部进场，并确定其职责、人员分工，具体分工如下: 施工人员配备表序号工种人数分工任务 1 施工负责人 1 现场指挥协调 2 技术员 2 施工中技术指导 3 质检员 1 现场质量控制 4 测量员 3 现场测量 5 试验员 2 现场检测 7 安全员 2 安全检查及值班 3.2主要机械设备配置主要机械设备一览表序号名称型号单位数量现状备注 1 挖掘机 CAT320 台 4 良好 2 自卸汽车 14T 台 8 良好 3 混凝土罐车 8m3 台 8 良好 3.3混凝土供应架子一队范围内拱形截水骨架混凝土由3#拌合站供应，架子二队范围内拱形截水骨架混凝土由5#拌合站供应，架子三队范围内拱形截水骨架混凝土由2#拌合站供应，架子五队范围内拱形截水骨架混凝土由1#拌合站供应。 3.4工期计划拱形截水骨架护坡计划工期为2015年4月5日至2015年4月10日。 4、施工工艺及施工程序 4.1 施工工艺施工准备测量放线整修边坡施工放样沟槽开挖立模支护报检验收浇筑骨架洒水养护实体验收 4.2 施工程序（1）截水骨架采用C30混凝土浇筑。（2）全线采用主骨架厚度为0.6m，拱骨架厚度为0.6m。（3）骨架护坡起、终点侧边、顶部0.5m宽及底部基础1.0m宽设置镶边，厚0.4m。镶边基础及骨架均采用C30混凝土浇筑。坡面沿线路方向每隔15~20m设伸缩缝一道，缝宽0.02m，缝内填塞沥青麻筋。（4）施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。（5）骨架浇筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。（6）浇筑骨架应从衔接处开始，自下而上浇筑，两骨架衔接处应处于同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。（7）骨架分两次浇筑，第一层先浇筑30cm厚，采取满灌方式，表面应与边坡坡率一致，并插上连接筋，连接钢筋直径不得小于16mm，埋入深度和露出长度均不应小于钢筋直径的15倍，间距不大于20cm。使用光圆钢筋时，两端应设半圆形标准弯钩，使用带肋钢筋时可不设弯钩。待混凝土强度达到2.5MPa后，进行凿毛处理。（8）第一层浇筑的混凝土达到一定强度后，挂线支立模板，调整准确后，浇筑第二层混凝土，与10cm高的拦水坎一起浇筑。（9）混凝土拆模后，应及时对新暴露的混凝土表面进行保湿养护，当阳光直射并且温度T≥20℃时养护时间不得少于10天；阳光直射并且10℃≤T<20℃时养护时间不得少于14天，确保混凝土强度达到设计要求。（10）为便利养护，于适当位置设宽1.0m，厚0.6m的阶梯行踏步。踏步设在主骨架处。（11）拱形骨架浇筑完成后，人工进行刷坡，坡面凹洼处培土整平。 5、质量检验标准骨架护坡各部允许偏差、检验数量及方法序号检验项目允许偏差施工单位检验数量检验方法 1 平面位置 ±50mm 每段护坡抽样检验4点采用符合精度要求的仪器量测 2 基底高程 ±50mm 每段护坡抽样检验3点 3 坡顶高程 ﹢0m，-20m 每段护坡抽样检验3点 4 骨架净距 ±50mm 每段护坡抽样检验6处（上、中、下部各2处）尺量 5 骨架宽度及边槽高度 ≥设计值尺量 6 骨架宽度及嵌置深度 ≥设计值尺量 7 护肩、镶边及基础厚度、宽度 ≥设计值每段护坡抽样检验3组尺量 8 踏步宽度、厚度 ≥设计值每踏步抽样检验1处尺量 9 坡面平整度 ≤40mm 每段护坡抽样检验3处 3m长直尺量测 6、质量保证措施 6.1 质量目标工程质量目标是：确保全部工程达到中国铁路总公司现行的工程质量验收标准，满足工程创优规划要求。工程一次验交合格率达 100%，优良率达到90%以上。 6.2 质量保证体系我公司将以优质、高效、求实、守信为宗旨的以工作质量保证工序质量，以工序质量保证工程质量。详见质量保证体系框图。如下图所示。质量保证体系框图合格不合格后勤保证计划保证施工保证物资材料机械设备施工计划工艺方法测量地质核查图纸核对方法培训接口协调技术交底实现质量目标项目经理：祁雄煕项目总工程师：袁恺项目副经理：罗明远计划财务部工程管理部安全质量部缺陷纠正物资设备部性能检验进货检验施工作业现场质量控制考核奖罚资金保证工程管理部技术保证工艺审定 6.3质量保证措施（1）在工程中建立工程质量领导责任制，项目经理对施工质量负总责，项目副经理和项目总工对施工质量负相应的法律责任和技术责任。落实工程质量终身负责制，强化施工管理，规范市场行为，明确各级责任，确保优质工程。（2）强化思想教育，提高全员素质：坚持把“百年大计，质量第一”的宣传教育工作贯穿于施工的全过程。认真搞好工地宣传，严格技术交底，并用现场分析会、观摩会、岗前培训等多种形式，强化全体职工的质量意识，使广大职工牢固树立“质量第一，信誉第一，下道工序是用户，为用户提供高质量服务”的思想。对全体参建职工进场前要进行入场教育和有关的技术业务教育，使其掌握有关的施工规范、规则、标准，提高劳动技能。（3）强化以各级第一管理者为首的质量自检、自控体系，完善内部检查，配齐、配强质量管理人员。严格实行质检工程师岗位责任制、质量一票否决制，实行工程技术部门管理，质量检查部门监控的监管分离体制，立足自检自控，责任落实到人，严格考核奖罚。把监理工程师“一次检查合格率”作为重要考核指标，建立预检和复检制度。（4）完善制度，狠抓落实在质量管理工作中，我们将坚持执行七项制度。即： ① 工程检查签证制度； ②质量责任挂牌制度； ③ 质量评定奖罚制度； ④质量定期检查制度； ⑤ 质量报告制度； ⑥ 验工质量签证制度； ⑦重点控制制度。坚持日常检查和定期检查，形成自检、互检、专检相结合制度，努力做到质量管理工作规范化、制度化。（5）积极开展QC活动，进行全过程质量控制，各部门、工程队成立QC小组，围绕岩溶路基处理的质量控制、施工管理、岩溶检测建立相应的课题攻关组，解决施工过程发生的重点、难题。（6）加强施工质量控制：制定各工序、各环节的操作标准、工艺标准和检查标准。施工中严格依照标准施工，对每日的施工执行情况做出记录，确保工程的质量。对重要点建立质量控制点，进行重点控制。（7）加强施工技术管理，坚持技术复核。工程技术人员做到图纸审核、技术交底、施工测量及时、准确无误。实行复核签字制度，所有图纸交底均由技术主管审核后方能交付施工。各项资料保存完好，以备核查。对收到的设计文件，开工前总工程师组织有关技术人员进行会审，对存在的问题及时与设计部门联系解决，杜绝指导错误而影响工程质量。（8）根据施工组织安排及工艺要求，配齐、配足各类机械设备和检验检测设备，加强对机械设备的保养维修，使机械设备始终保持良好的状态。（9）制定详细的雨季施工质量保证措施，最大限度减少气候对工程质量的影响。（10）加强与建设、监理、设计单位的密切配合，主动征求监理工程师意见，实现“四位一体”联合创优的质量工作格局。（11）加强工程内业管理，在投标至竣工交付的全过程中完善各种施工资料的搜集、整理，各种报告的填制保管以及反馈，提高工作质量，建立完整的工程质量档案。 7、保证安全措施 7.1安全目标以确保行车安全为重点，消灭轻伤，确保铁路运输安全畅通和人民生命财产不受损害，创“安全生产、文明施工标准化工地”。 7.2安全保证体系 1、安全生产管理组织机构为了保证邻近线行车及施工安全，我单位将建立完善的安全生产管理机构，健全施工安全保证体系，项目项目部成立“安全施工领导小组”，项目经理任组长，项目副经理和总工程师任副组长，负责安全管理、安全措施的制定、实施、监督、检查。组织机构见下图。安全管理组织机构图项目经理副经理项目总工架子队长专职安全员工程部长安质环保部部长 2、安全生产保证体系建立强有力的安全生产保证体系，既注重安全思想宣传教育和安全技能培训，又注重日常安全生产工作的检查、落实。项目部由安质部牵头，其它各部室配合，对参与施工人员经常进行安全和专业技术教育，强化安全意识，增强预防能力。加强施工人员安全管理，确保施工人员人身安全：所有参与施工的人员均应进行营业线施工安全培训，合格后方可上岗；安全生产保证体系检查保证思想保证项目部每月一次检查队每周一次检查按照规定提取技术措施经费其它经济奖惩逐级签订包保责任制定期检查工班每天一次检查班组每工序检查对安全隐患逐一落实解决项目部安全领导小组安全质量部专职安全员队安全领导小组义务安全员班组长开展安全活动普及教育专业教育特殊工种教育强化安全意识，增强预防能力安全生产组织保证不定期检查经济兑现经济保证安全施工领导小组组长定期亲自主持召开施工安全例会，分析安全情况，总结评比前期情况，预想后期施工安全隐患并拟定解决方案；安全施工领导小组定期组织检查，安检人员不定期检查，检查过程中安全质量监督人员发现违章作业、安全措施不落实、质量不合格及施工隐患，应责令施工队立即纠正，危及行车安全时有权下令停工。把安全生产纳入竞争机制，纳入承包内容，逐级签订包保责任状，交纳一定数量的风险抵押金，以此来确保安全工作落到实处。 7.3保证邻近线行车安全､施工､人身､设备安全措施（1）安全组织保证措施在工程项目施工前，按照原铁道部办[2012]280号《铁路营业线施工安全管理办法》以及上铁运发[2012]586号《上海铁路局铁路营业线施工安全管理实施细则》等文件规定与运营单位根据不同的施工内容签订不同的《安全协议书》，明确双方各自的安全责任和不同专业的技术措施要求｡和本工程有关运营单位建立对应联系制度，严格执行安全协议书和批准的施工计划，遵守安全规定，互相监督，协调配合，尽职尽责，堵塞漏洞，消除不安全因素。项目部对重要工点均指派施工负责人和安全负责人，落实､督促确保施工中严格遵守国家､中国铁路总公司和上海铁路局所制定的各项安全措施及办法｡认真贯彻执行ISO9001标准系列质量认证的安全控制程序，使安全管理程序化､规范化､制度化｡加强安全生产的再教育，进一步提高全员的安全生产意识，牢固树立安全第一的思想｡针对本工程的特点，进行岗前培训，对职工进行安全基本知识和技能教育，遵章守纪和标准化作业的教育，并认真学习原铁道部的“铁路施工技术安全规则”，经考试合格持证上岗｡开展“安全生产､文明施工标准化工地”建设｡施工现场做到布局合理，管线齐全，灯明路平，防护设施齐全；在施工现场悬挂有关施工安全标语，设立醒目警示牌｡（2）保证邻近线行车安全措施严格执行原铁道部《关于加强营业线施工安全管理的规定》、《铁路技术管理规程》、《施工规范》、《铁路工务安全规则》等各项安全生产规定。认真贯彻执行安全控制程序，使安全管理程序化、规范化、制度化。加强安全生产的再教育，进一步提高全员的安全生产意识，牢固树立“安全第一，预防为主”的思想，始终把行车安全放在首位。开工前认真制定科学周密的确保行车安全的施工方案，指导施工有序进行，在确保行车安全的前提下，尽量减少对运输能力的影响；特别要制定科学严密的施工过渡实施方案，由建设、行车组织、设备管理、设计和监理等单位（部门）参加审定，报路局安全施工领导小组批准后实施。　临近营业线的施工项目，执行施工审批制度，进行施工计划的提报、申请工作，经批准后按调度命令规定的内容，按《技规》、《行规》和路局有关规定进行施工；施工现场的防护员、安全员必须由施工经验丰富，身体素质好，责任心强，经过培训考试合格取得上岗证的职工担任；由项目项目部主要领导负责组织现场的施工，严禁擅自扩大施工内容和范围，并确保在批准的时间内完成；在施工过程中接受行车组织、设备管理部门和单位安全检查人员的监督检查。多处多次施工的工点项目要尽可能集中平行作业。（3）保证施工安全的措施加强民工的安全教育管理工作。严禁民工单独作业，必须由技术人员带领。加强监督检查，及时掌握安全信息，提出防范措施。并应结合季节和施工特点，适时组织防汛、防洪、等安全检查，及时消除事故隐患和不安全因素。（4）人员安全保证措施抓好施工人员管理与培训。针对本工程的特点，开工前对职工进行岗前培训；进行安全基本知识和技能教育，进行遵章守纪和标准化作业的教育，并认真学习原铁道部的《铁路施工技术安全规则》，经考试合格持证上岗；参加邻近营业线施工的劳务工必须签定使用合同明确安全责任，并对其进行施工安全和技能培训，合格后持证上岗，并选派责任心强、熟悉技术和管理的正式职工带领，做好岗位安全联控、互控和自控，落实安全措施。对施工地段建立日常巡查制度，对重点施工地段实施安全员跟班监督制度，并接受运输部门安全监察人员的监督检查；严禁未按规定设防护进行施工；严禁各种施工机具、材料侵入限界；（5）保证施工设备安全的措施做好设备的前期管理，根据施工任务､工期､施工组织设计要求配好配足施工设备｡所有起重设备､电器设备､运输设备等，定期维修保养，保持良好的工作状态并具有完备的安全装置，所有机具设备的操作人员需经过严格训练，持证上岗，并严格遵守操作规程，严禁违章作业｡加强施工机具安全管理，施工期间必须拉好揽风绳。做好现场维修及配件供应工作，提高机械的出勤率。以自修为主，委外修理为辅，配备机动性强的维修诊断车｡现场储备足够的易损件和必要的总成件｡加强机械设备保养，延长机械寿命。严格执行“三定”保养制度，定人､定岗､定责，使设备的日保养落到实处｡确定保养周期，突出保养重点｡保养重点是及时清洁三滤(空气滤芯､柴油滤芯､机油滤芯)和燃油油路，发现问题及时修理更换｡搞好油料的清洁工作，减少机械磨损｡燃油须经沉淀，沉淀时间要尽量长，油库油罐底部油料不准使用｡严格执行各项车管制度，加强驾驶人员技术培训和管理教育工作，保障行车安全｡（6）治安消防工作管理措施做好消防治安工作，积极与沿线地方政府和公安部门联系，做好法制宣传教育工作，坚持“预防为主，以消为辅”，搞好路地共建，保护施工设备物资的安全，确保施工顺利进行｡施工队设1名专职保安人员，协同搞好治安联防｡同时各级组织均成立治安消防领导小组和义务消防队，做好治安､消防防范工作｡广泛开展法制宣传和“四防”教育，提高广大职工群众保卫工程建设和遵纪守法的自觉性｡对施工现场的贵重物资､重要器材和大型设备，要加强管理，严格有关制度，设置防护设施和报警设备，防止物资被哄抢､盗窃或破坏｡（7）未达到安全要求的受罚条款施工中，我方将严格遵守国家､原铁道部和上海铁路局所制定的各项安全措施及办法，确保邻近线铁路行车安全､施工､人身､设备安全｡ 8、文明施工措施（1）施工队伍进场前，首先对所有参建职工进行文明施工教育，增强文明施工意识，在施工中树立企业文明形象。（2）做好施工组织设计，对施工现场及驻地合理规划，尽量不占或少占农田，施工队伍驻地统一实行公寓化管理。（3）施工现场注意整洁规范，设置施工标牌标明工程概况及负责人。（4）根据施工需要，配齐劳动保护用品。（5）现场材料堆放整齐，标识明确，严禁混放混用，施工完毕及时清理，做到工完料净。（6）机械设备专人负责，保养良好、清洁，停放有序。（7）施工运输车辆行驶在乡间公路上要文明驾驶，在通过村庄时要减速慢行，礼让三先，保证交通安全。（8）与当地政府和群众广泛开展共建活动，积极推进两个文明建设，共建文明工地。专业文档供参考，如有帮助请下载。
