QIU高压旋喷桩综合项目施工专项方案.doc

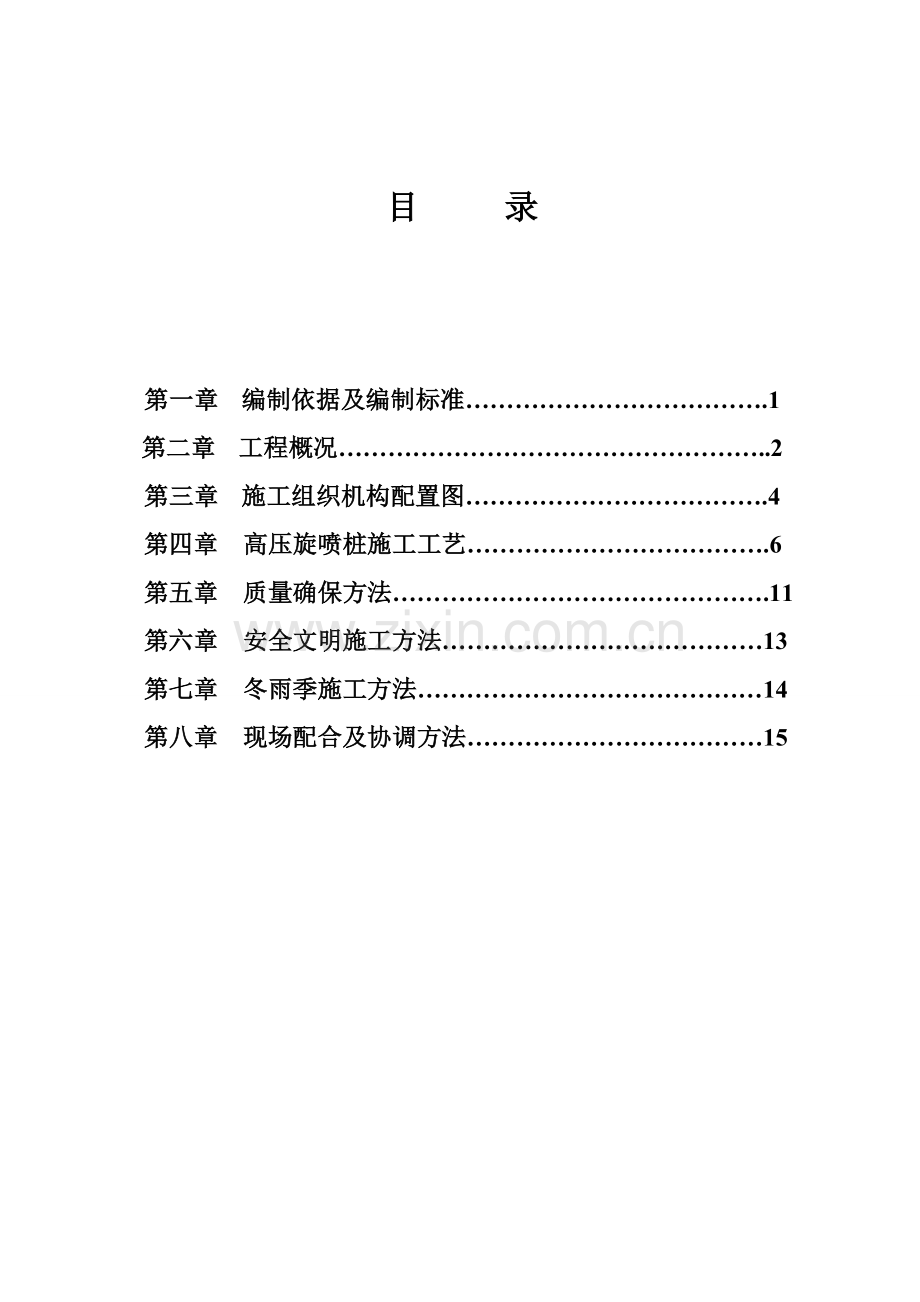

目 录 第一章 编制依据及编制标准.1第二章 工程概况.2 第三章 施工组织机构配置图.4第四章 高压旋喷桩施工工艺.6第五章 质量确保方法.11第六章 安全文明施工方法13第七章 冬雨季施工方法14第八章 现场配合及协调方法15 第一章 编制依据及编制标准一、编制依据本工程招投标文件及和其设计文件和工程建设标准强制性条文，国家及行业现行建筑施工及验收规范和施工图设计规范及依据：1），建筑地基基础设计规范(GB50007-)2),建筑结构荷载规范（GB50009-）3），混凝土结构设计规范（GB50010-）4),建筑抗震设计规范（GB50011-）5),给水排水工程钢筋混凝土沉井结构设计规程（CECS137:）6），给水排水工程构筑物结构设计规范（GB50069-）7),给水排水管道工程施工及验收规程（GB50268-）8),混凝土和钢筋混凝土排水管（GB/T11836-）9），佛山市南海区里水镇沙涌大步片区截污管网工程岩土工程勘察汇报（-9）10），给水排水顶管技术规程（CECS246:）11),混凝土结构工程施工及验收规范（GB50204-()）12),城镇给水排水技术规范（GB50788-）13），我企业多年施工管理经验及其成熟质量控制、进度控制、成本控制技术方法；GB/T19001:标准质量管理体系。14），企业施工技术水平，施工组织管理能力和资金准备、机械设备、物资供给等方面资源配置情况等。二、编制标准在充足了解设计意图、了解已完成部分管线施工状态、分析已施工管线存在技术、质量问题基础上，结合理论实际，编制经济科学切实可行施工方案。质量目标明确，施工中采取优异技术和设备，严格管理，确保方法完善，确保工程质量达成优良。工期目标明确，合理高效安排施工进度，科学划分施工区段，协调统一，确保工期顺利完成。安全目标明确，安全方法可靠，制度完善确保施工安全。施工中做到保护环境，文明施工。坚持技术优异性、科学合理性、经济利用性，安全可靠和实事求是相结合。坚持科学管理，对施工现场进行全员、全方位、全过程监控。第二章 工程概况一、工程概述本工程设计采取截流式合流制，结合截污工程及远期计划沿道路敷设污水管道，搜集沿路周围地块污水，污水以重力流方法最终排入污水提升泵站，经提升后进入大石污水处理厂。二、施工范围本工程在佛山市南海区里水镇沙涌村大步村片区，该地域域地理坐标为：X=559998.528562210.590，Y=414699.110417099.279。（高程系为85国家高程系，坐标系为南海坐标系。）二标段施工范围为：X=560115.416560458.329,Y=415972.655415439.362。此次工程高压旋喷桩关键用于顶管工作井、顶管接收井和逆作法检验井止水支护。高压旋喷桩桩径采取550mm，间距为400mm，搭接长150mm。三、施工条件（1）、施工环境条件经现场踏勘，施工场地现实状况为水泥路面。现道路多种地下管线、电杆分布众多且关系复杂，施工过程中应加强对现实状况市政管线保护，需要多个管线所属单位在施工过程中协调配合。（2）、水文地质条件1),本工程场地地下水较丰富，地下水位埋深较浅，地下水对开挖工程及顶管工程全部有较大影响，且场地地下水水质及地下水水位以上土质对混凝土结构及混凝土结构中钢筋均具微腐蚀性。2),场地内钻探揭露地层有些人工填土层、第四系冲积层，第四系残积层、古生界石炭系地层下现将各地层关键岩性特征自上而下分述以下：a、素填土：褐灰色，湿，松散状态为主，关键为粘性土混砂组成，夹碎石20%40%，平均30%。顶部约0.3m砼路面及级配砂石垫层。b-1、淤泥质土：深灰色，饱和，流塑，局部软塑，有机质含量不均匀，介于2%4%之间。b-2、中粗砂：褐黄、灰白色，饱和，稍密，局部中密，关键由石英颗粒组成，级配好，局部含较多粘粒或夹薄层粉质粘土。b-3、粉质粘土：褐黄、灰白色，湿，可塑为主，粘性通常，韧性通常，切面光滑，含少许细砂。b-4、淤泥质土：深灰、褐灰色，饱和，软塑状态为主，局部流塑，有机质含量不均，介于3%8%之间，稍有臭味，含较多粉土、粉砂或薄夹层。b-5、中粗砂：褐黄、灰白色，饱和，稍密，局部中密，关键由石英颗粒组成，级配好，局部含较多粘粒或夹薄层粉质粘土。c、粉质粘土：黄褐色，稍湿，硬塑，由残积作用而风化形成粉质粘土、粘土组成。d、强风化泥质粉砂岩：黄褐色，灰黑色，泥质结构，岩石遭受强烈风化而解体，岩芯不完整，呈半岩半土或碎块夹土状，岩块手折易断，手捏易碎，失水干裂。3),顶管施工工作井、接收井所处工程地质条件范围内为较弱层。4),管道多埋置于Qal 中粗砂、淤泥质土及粉质粘土层中，管道地基软硬不一。四、质量、工期要求 质量要求：达成合格标准。工期要求：计划于6月1日 1月31日，共240日历天。（具体以开工令日期为准。）五、参建单位工程名称：佛山市南海区里水镇沙涌大步片区截污管网工程（二标段：大步片区污水管道）工程地点：佛山市南海区里水镇建设单位：佛山市南海区里水镇市政建设指挥部 设计单位：珠海市计划设计研究院监理单位：广州宏元建设工程咨询施工单位：广东兴业路桥工程勘察单位：深圳市勘察研究院第三章 施工组织机构配置图项目经理：谭景廉项目副经理：林红利技术责任人：黄爱云后勤组：林绍斌资料员：陈秋鸿材料员：林记升测量员：黄楚德施工员：林智鹤施工员：周婵国质量员：周正华安全员：林喜卿造价师：罗正辉顶管施工组牵引管施工组钢板桩施工组井室砌筑施工组电工组第四章 高压旋喷桩施工工艺一、机具人员布署本标段关键机具配置以下：地质钻机2台（含配套设施），拌浆机4台，空压机2台，高喷台车2台，高压泵2台，灌浆泵2台，铲车1台，吊车2台，挖掘机1台（平整场地）。配置施工作业人员10人，高压旋喷桩采取间隔跳桩法施工。二、高压旋喷桩施工工艺高压旋喷桩系利用高压泵将水泥浆液经过钻杆端头特制喷头，以高速水平喷入土体，借助液体冲击力切削土层，同时钻杆一面以一定速度旋转，一面低速渐渐提升(10cm25cm/min)，使土体和水泥浆充足搅拌混合凝固，形成含有一定强度（0.58.0MPa）圆柱固结体（即旋喷桩），从而使地基得到加固。高压旋喷桩工作情况图3-1所表示。图 高压旋喷桩工作示意图高压旋喷桩施工工艺步骤图3-1所表示：制浆示意图图3-2 高压旋喷桩施工步骤图1.桩位测设（1）测量放线:依据设计施工图和坐标网点测量放出施工轴线。（2）确定孔位:在施工轴线上确定孔位，编上桩号、孔号、序号，依据基准点进行测量各孔口地面高程。桩位应严格根据图纸设计测设，偏差不得大于50mm。2 .确定工艺参数该标段高压旋喷桩施工采取单管法并在井底注浆，采取 42.5R一般硅酸盐水泥，水泥用量为250kg/m，28天强度大于1.8MPa。为确保施工质量应严格遵守试桩要求，在展开大批量制桩前进行试桩，以校验施工工艺参数是否合理，现依据试桩用工艺提出高压旋喷桩工艺参数如表4.1-1所表示：表3-1 高压旋喷桩工艺参数控制参数桩间旋喷桩旋喷提升速度1025cm/min水泥浆液流压力25MPa水泥浆液流量30L/min空气压力0.7MPa水灰比0.8经试桩验证高压旋喷桩工艺参数切实可行，试桩质量高，则根据表3-1中各项控制参数进行高压旋喷桩后续施工。3 .钻机钻孔（1）钻机就位。钻机主钻杆对准孔位，用水平尺测量机体水平、立轴垂直，钻机要垫平稳牢靠。（2）钻孔口径应大于喷射管外径2050mm，以确保喷射时正常返浆、冒浆。（3）施工场地勘察资料不详时，每间隔20m部署一先导孔，查看终孔时地层改变。（4）造孔每钻进5m用水平尺测量机身水平和立轴垂直1次，以确保钻孔垂直。（5）钻进过程中随时注意地层改变，对孔深、塌孔、漏浆等情况，要具体统计。（6）钻孔终孔深度应大于开喷深度0.51.0m，以满足少许岩粉沉淀和喷嘴前端距离。终孔后将孔内残留岩芯和岩粉捞取置换洁净。（7）孔深达成设计深度后，进行孔内测斜，孔深小于30m时，孔斜率小于0.5%。（8）测量孔深:钻孔终孔时测量钻杆钻具长度，孔深大于20m时，进行孔内测斜。 4. 下喷射管钻孔经验收合格后，方可进行高压喷射注浆，下喷射管前检验以下事项。（1) 测量喷射管长度，测量喷嘴中心线是否和喷射管方向箭一致，喷射管应标识尺度。（2) 将喷头置于高压水泵周围，试压管路应小于20m，试喷调为设计喷射压力。 （3) 施工时下喷射管前进行地面气、浆试喷，即设计喷射压力管路压力。（4) 设计喷射压力管路压力为施工用标准喷射压力，更换喷嘴时重新调试。（5) 摆喷施工下喷射管前，应进行地面试喷并调准喷射方向和摆动角度。（6）在下喷射管过程中，为预防泥砂堵塞喷嘴，可边射水、边插管，水压力通常不超出1MPa，若压力过高，则易将孔壁射塌。5 .搅拌制浆搅拌机转速和拌和能力应分别和所搅拌浆液类型和灌浆泵排浆量相适应，并应能确保均匀、连续地拌制浆液。确保高压喷射注浆连续供浆需量。本标段高压旋喷桩施工采取二重管法，采取P.O 42.5级一般硅酸盐水泥，水泥及粉煤灰总用量为550，水泥：粉煤灰=1：0.3。水泥浆液水灰比0.8。高压旋喷桩施工工期具体详见开工日期，要注意高压喷射注浆管路防寒保暖工作，在浆液使用前，检验输浆管路和压力表，确保浆液顺利经过输浆管路喷入地层。6 .喷射作业高压喷射注浆法为自下而上连续作业。喷头可分单嘴、双嘴和多嘴。（1) 当注浆管下至设计深度，喷嘴达成设计标高，即可喷射注浆。（2) 开喷送入符合设计要求气和水泥浆，待浆液返出孔口正常后，开始提升。水泥浆液流量大于30L/min，气压不宜小于0.7MPa，旋喷提升速度1025cm/min。（3) 高压喷射注浆喷射过程中出现压力突降或骤增，必需查明原因，立即处理。（4) 喷射过程中拆卸喷射管时，应进行下落搭接复喷，搭接长度大于0.2m。（5）喷射过程中因故中止后，恢复喷射时，应进行复喷，搭接长度大于0.5m。（6) 喷射中止超出浆液初凝时间，应进行扫孔，恢复喷射时，复喷搭接长度大于1m。（7) 喷射过程中孔内漏浆，停止提升，直至不漏浆为止，继续提升。（8) 喷射过程中孔内严重漏浆，停止喷射，提出喷射管，采取堵漏方法。7 .冒浆在旋喷过程中，往往有一定数量土颗粒，伴随一部分浆液沿着注浆管管壁冒出地面，经过对冒浆观察，能够立即了解土层情况，判定旋喷大致效果和断定参数合理性等，依据经验，冒浆（内有土粒、水及浆液）量小于注浆量20%为正常现象，超出20%或完全不冒浆时，应查明原因立即采取对应方法。 流量不变而压力忽然下降时，应检验部位泄漏情况，必需时拔出注浆管，检验其封密性能。 出现不冒浆或断续冒浆时，若系土质松软则视为正常现象，可合适进行复喷；如系周围有空洞、暗道，则应不提升注浆管，继续注浆直至冒浆为止，或拔出注浆管待浆液凝固后，重新注浆直至冒浆为止，必需时采取速凝浆液，便于浆液在注浆管周围凝固。 降低冒浆方法：冒浆量过大关键原因，通常是有效喷射范围和注浆不相适应，注浆量大大超出旋喷固结所需浆量所致。a.提升旋喷压力（喷浆量不变）；b.合适缩小喷嘴直径（旋喷压力不变）；c.加紧提升和旋转速度；8 .充填回灌每一孔高压喷射注浆完成后，孔内水泥浆很快会产生析水沉淀，应立即向孔内充填灌浆，直到饱满，孔口浆面不再下沉为止。终喷后，充填灌浆是一项很关键工作，回灌好和差将直接影响工程质量，必需做好充填回灌工作。（1) 将输浆管插入孔内浆面以下2m，输入注浆时用浆液进行充填灌浆。（2) 充填灌浆需数次反复进行，回灌标准是:直到饱满，孔口浆面不再下沉为止。（3）应统计回灌时间、次数、灌浆量、水泥用量和回灌质量。9 .清洗结束每一孔高压喷射注浆完成后，应立即清洗灌浆泵和输浆管路，预防清洗不立即不根本浆液在输浆管路中沉淀结块，堵塞输浆管路和喷嘴，影响下一孔施工。 三、 技术要求（1）注浆工艺影响高压旋喷桩注浆固结体质量原因较多，其中注浆工艺是影响固结体关键原因之一。高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修理好后，需向下搭接大于500mm长度，以确保固结体整体性。（2）水泥用量控制在喷浆提升过程中，控制水泥用量是关键。水泥用量和喷浆压力、喷嘴直径、提升速度及水灰比等有直接关系，具体控制方法：A 确定水泥用量后，若水泥量剩下，则方法以下： 合适增加喷浆压力； 加大喷嘴直径； 减慢提升速度；B 确定水泥用量后，若水泥量不够，则方法以下： 确保桩径情况下合适降低压力； 喷嘴直径合适降低； 确保桩体强度情况下合适加紧提升速度； 加大水灰比值；（3）固结体控形固结体形状，能够经过调整旋喷压力和注浆量，改变喷嘴移动方向和提升速度，给予控制。因为本工程设计固结体形状为圆柱形，在施工中采取边提升边旋转注浆，考虑到深层部位成形，在底部喷射时，加大喷射压力，做反复旋喷或降低喷嘴旋转提升速度，而且针对不一样土层（硬土）可合适加大压力和降低喷嘴旋转提升速度，使固结体达成匀称，确保桩径差异不大。（4）桩头部分处理：当旋喷管提升靠近桩顶时，从桩顶以下1.0米开始，放慢提升速度，旋喷数秒后再向上慢速提升至桩顶面，当浆顶面高度达成要求后停止水泥浆（水、风）输送，将旋喷浆管旋转提升出地面，关闭钻机。（5）预防串孔方法 在施工过程中，各机组采取跳打施工方法； 在高压缩土层合适减小喷浆压力； 加紧提升速度和旋转速度。第五章 质量确保方法1.确保质量控制方法（1）工程工艺控制1）单位工程开工前，认真编制施工组织设计，经监理工程师审批后，严格根据施工组织设计施工。2）关键分部、分项工程编制施工方案，科学地组织施工。3）在施工过程中，常常检验施工组织设计及施工方案落实情况，以确保施工生产正常进行。（2）工程材料控制对采购原材料、构(配)件、半成品等材料，要建立健全进场前检验验收和取样送检制度，杜绝不合格材料进入现场。1）水泥等其它外购材料必需三证(出厂证、合格证、检验证)齐全，进场后按要求抽检，合格后方可使用。2）地方材料先调查料源，取样试验，试验合格经监理认可后方可进料。3）现场设专员收料，不合格拒收。施工过程中若发觉不合格材料立即清理出现场。（3）施工操作控制施工操作者是工程质量直接责任者。工程质量好坏，单就工序质量来说，施工操作者是关键，是决定原因。1）施工操作者必需含有对应操作技能，尤其是关键部位工程和专业性很强工种工程，操作者必需含有对应工种岗位实践技能，必需做到考评合格持证上岗。2）施工操作中，坚持“三检”制度，即自检、互检、交接检；全部工序坚持样板制；牢靠树立“上道工序为下道工序服务”和“下道工序就是用户”思想，坚持做到不合格工序不交工。3）按已明确质量责任制检验落实操作者落实情况，各工序实施操作者挂牌制，促进操作者提升自我控制施工质量意识。4）整个施工过程中，做到施工操作程序化、标准化、规范化，贯穿工前有交底、工中有检验、工后有验收“一条龙”操作管理方法，确保施工质量。2.关键工序质量确保方法1.测量放线:依据设计施工图测量放出施工轴线，许可偏差为10mm，当长度大于100m时，许可偏差为15mm。2.钻机造孔:钻机就位，主钻杆中心轴线对准孔位许可偏差不超出5cm。 1) 钻孔口径:开孔口径小于喷射管外径10cm，终孔口径应大于喷射管外径2cm。 2) 钻孔深度:终孔深度大于设计开喷深度0.51.0m。3) 孔内测斜:孔斜率小于0.5%。3.测量孔深:钻孔终孔时测量钻杆钻具长度，许可偏差不超出5cm。4.下喷射管:喷射管下至设计开喷深度许可偏差不超出10cm。1) 喷射管:测量喷射管总长度，许可误差不超出2%。2) 调试喷嘴:确定设计喷射压力时，试压管路小于20m，更换喷嘴时重新调试。3) 喷射压力:施工用标准喷射压力等于设计喷射压力加上管路压力。4) 喷射方向:确定喷射方向许可偏差不超出1。 5.供气情况:气压力控制在0.7MPa。 1) 高压浆:施工用高压浆压力偏差不超出1MPa，流量偏差不超出1L/min。2) 压缩气:施工用压缩气压力偏差不超出0.1MPa，流量偏差不超出1L/min。6. 喷射注浆:高压喷射注浆开喷后，待水泥浆液返出孔口后，开始提升。喷射过程中出现压力突降或骤增，必需查明原因，立即处理。喷射过程中孔内漏浆，停止提升。 1) 检验喷头:不合格喷头、喷嘴、气嘴严禁使用。 2) 复喷搭接:喷射中止0.5h、1h、4h，分别搭接0.2m、0.5m、1.0m。 3) 为增加喷射长度和强度，喷射管喷头必需下落到开喷原位。 7. 旋喷:旋摆次数（旋喷速度r/min)许可偏差不超出设计值0.5r/min。8. 充填回灌:终喷提出喷射管后，应立即向孔内充填灌浆，直到饱满。 1) 将输浆管插入孔内浆面以下2m，输入注浆时用浆液进行充填灌浆。 2) 充填灌浆需数次反复进行，回灌标准是:直到饱满，孔口浆面不再下沉为止。 第六章 安全文明施工方法一 、安全确保方法1. 施工时，对高压机具要全方面检验和清洗洁净，预防泵体残渣和铁屑存在；各密封圈应完整无泄漏，安全阀中安全销要进行试压检验。确保能在额定量高压力时断销卸压；压力表应定时检验，确保正常使用，一旦发生故障，要停泵停机排除故障。2. 高压胶管不能超出压力范围使用，使用时屈弯应大于要求弯曲半径，预防高压管爆裂伤人。3. 高压喷射旋喷注浆是在高压下进行，高压射流破坏较强，浆液应过滤，使颗粒小于喷嘴直径；高压泵必需有安全装置，当超出许可泵压后，应能自动停止工作；因故需较长时间中止旋喷时，应立即地用清水冲洗输送浆液系统，以防硬化剂沉淀管路内；冬季施工，高压不得在负温下工作，施工完了应立即浆泵和管路内积水排出，以防结冰，造成爆管。4. 操纵钻机人员要有熟练操作技能，了解注浆全过程及钻机旋喷注浆性能，严禁违章操作。5. 新进场工人（包含劳务工）未经三级安全教育，不得上岗，全部技术工种人员必需持证上岗。6. 吊装作业时，吊臂下严禁站人，严禁违章作业。7. 加强施工用电管理，搞好安全用电。切实实施照明、高压电力线路架设标准，确保绝缘良好。多种电动机械和电器设备、均设置漏电保护器, 变配电装置三级配电箱、外电防护、二级保护必需配置防触电系统，确保用电安全。二、 文明施工及环境保护确保方法依据协议及相关文件要求，落实文明施工各项方法，包含设置安全警示标志牌、施工现场围挡1.8m、五牌一图（工程概况、管理人员名单及监督电话、安全生产、文明施工、消防保卫五板，施工现场总平面图）、企业标志、场容场貌、材料堆放、现场防火、各类垃圾清运等。第七章 冬雨季施工方法1 .雨季施工方法（1）施工现场所理部署，制订雨季施工预案，以防万一，确保人员安全。（2）雨季到来之前，检验防雨材料、防护用具、抽排水设备等材料备足，配置发电机确保供电。（3）和当地气象部门保持联络，掌握气象动态，立即了解天气情况，方便做好整体工作安排和防雨防汛工作。（4）切实做好避雷装置和防漏电方法。（5）混凝土施工要充足做好运输、劳力准备，缩短浇筑、振捣等各道工序。若中间遇雨，应盖上篷布继续施工，必需完成一个节段混凝土施工后再停止浇筑，避免发生纵向冷缝。（6）关键检验雨季方案是否可行，职员住房环境、设备停放地点、材料储存场所等是否安全可靠，排水、防水设施是否齐备等。并认真实施雨季、雨后两检验制度。（7）雨季机电设备及材料防护 防汛器材、工程防雨材料、防护用具及抽排水设备准备齐全。 机电设备电闸箱采取防雨、防潮等方法，并安装好接地保护装置。 对大型机械设备进行全方面检验，使其符合规程要求。 对不宜遭受雨淋原材料、半成品采取保护方法。 专员负责已施工段及现场设施防护，发觉问题立即处理，降低对施工影响。2. 冬季施工确保方法（1）在温度达5以下时不宜浇捣混凝土。（2）低温浇筑混凝土时，准备好足够覆盖物，浇捣完成后立即覆盖，尤其在迎风面和模板外侧应覆盖严密。（3）依据气温情况，在混凝土施工时，加入外加剂，调整混凝土配合比，提升混凝土抗冻能力。（4）现场配置必需防冻器具及材料，采取必需挡风或覆盖保温方法。（5）依据施工需要，对混凝土原材料进行加温，提升混凝土入模温度，也能够起到抗冻保温作用。（6）在下雪天，混凝土表面应立即清扫积雪，预防混凝土表面冻裂。（7）在下雪天，混凝土表面应立即和气象台联络，如有特大寒流来临，应改期浇捣混凝土，若在浇捣好后遇特大寒流侵袭，则应采取保温等特殊方法。第八章 现场配合及协调方法1.和监理、设计单位配合方法（1）开工前请业主组织监理、设计工程师和我单位现场人员见面，相互熟悉人员情况，并确定现场协调制度。（2）以该工程监理纲领为标准，根据国家、省、市相关监理程序要求，果断服从监理工程师，主动配合工作。（3）按本工程实际情况，编制施工方案，向监理工程师报审，待监理工程师认可后方组织实施。（4）认真按标准规范和设计图纸要求和工程师依据协议发出指令施工，随时接收工程师检验，并为检验检验提供便利条件。（5）各项施工准备工作完成后，立即向业主和工程师报审开工汇报，并认可开工工期。（6）工程定位放线时邀请监理工程师现场监督核验，施工过程中测量、放线，在放线完成后随即报验，待其认可后进行下道工序施工。（7）分部工程完成后，填写工程报验单报监理工程师。（8）施工中如发生质量问题，立即向工程师汇报并填写质量问题汇报单，待问题处理完成并经工程师认可后，方可继续施工。（9）施工中若发觉图纸会审中还未处理问题，立即和工程师联络，并和工程师和设计院、业主协同处理设计变更问题。2.和机场建设指挥部配合方法（1）施工过程中，认真落实实施指挥部各项指令，满足指挥部对整体施工布署要求。（2）依据指挥部要求，主动配合其它各专业工作，并为其施工作业提供便利条件。3.配合政府部门工作方法（1）认真实施国家及省、市政府多种法律、法规，接收市建设局、建管处、招标处、质量监督站、安监站、劳动局等部门领导和监督。（2）开工前立即和环境保护部门联络，办理相关环境保护方面手续并接收其监督。（3）立即和公安交警部门联络，就施工运输方面相关问题进行磋商，取得她们支持和帮助。（4）和环卫部门取得联络，实施其对工程施工环卫要求，保持施工出入口清洁卫生。
