坡屋面电动吊篮专项综合标准施工专业方案.docx

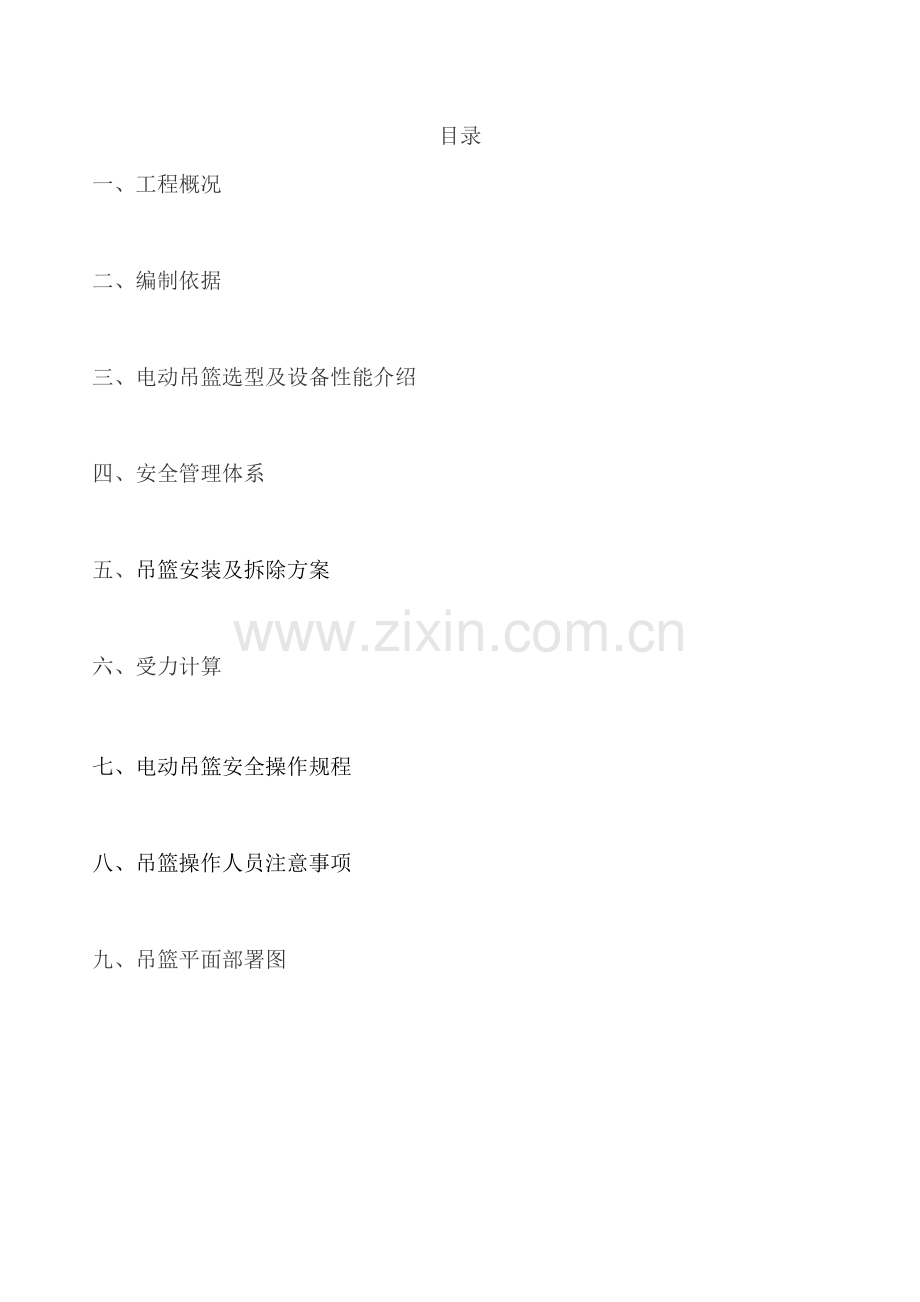

电动吊篮坡屋顶专项施工方案山东建科特种建筑工程技术中心目录一、工程概况 二、编制依据三、电动吊篮选型及设备性能介绍四、安全管理体系五、吊篮安装及拆除方案六、受力计算七、电动吊篮安全操作规程八、吊篮操作人员注意事项九、吊篮平面部署图一、 工程概况 1 项目在华龙路和华信路交叉口向东200米路南。安装情况： 平屋面部分，有女儿墙部位，吊篮直接安装 在平屋面板上，安装方法按厂家说明书，按一般模式进行安装。 2. 坡屋面斜坡部分天沟悬出，吊篮横梁及支架无法安装在斜坡屋面上，采取在斜坡屋面板和天沟上打孔，采取D=20U 型锚环四道固定。二、 编制依据1、起重机安全规程（GB6067-）2、高处作业吊篮（GB19155-）3、高处作业吊篮安全规则（JG5027-92） 4、高处作业吊篮用安全锁（JG5034-93） 5、高处作业吊篮用提升机（JG55033-93） 6、起重机用钢丝绳检验和报废使用规范（GB5972-） 7、高处作业吊篮性能试验方法（JG/T5025-1992）8、施工现场临时用电安全技术规范（JGJ46-） 9、建筑施工高处作业安全技术规范（JGJ80-91） 10、施工现场机械设备检验技术规程（JGJ160-） 11、建筑施工工具式脚手架安全技术规范（JGJ202-） 12、建筑施工安全检验标准JGJ59-13、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-） 14、危险性较大分部分项工程安全管理使用方法建安（）87 号文三、ZLP630型高处作业吊篮关键技术参数及部件性能（一）高处作业吊篮关键技术参数名称技术参数额定载重量630kg升降速度911m/min悬吊平台长度、宽度尺寸6.0m 0.7m钢丝绳特制钢丝绳8.3mm431SW+Fc8.6提升机额定提升机6.17kN电动机型号YEJ90L4功率1.5kW2电压/频率380V/50HZ转速1420rpm制动力矩15Nm安全锁（防倾斜式）许可冲击力30kN倾斜锁绳角度38悬挂机构前梁伸出长度1.3m1.7m支架调整长度（净空）1.28m2m重量310kg配重900kg铝平台重量（包含提升机、安全锁、电控箱、靠墙轮、绳坠铁、紧固件等）421kg钢平台重量（包含提升机、安全锁、电控箱、靠墙轮、绳坠铁、紧固件等）505kg整机重量 铝合金/钢（不包含钢丝绳、电缆绳、安全绳）1631kg/1715kg注：上表所列参数为标准配置。用户在电源电压、频率或钢丝绳规格或悬挂机构尺寸、悬吊平台形状等方面另有要求，能够特殊订货以满足要求（二）各部件关键性能吊篮整机关键有悬吊平台、提升机、安全锁、悬挂机构及钢丝绳等部件组成。1、悬吊平台：悬吊平台由1.5m和2m基础节拼装而成，其平台长度可按建筑物外形组合为1.5m、2m、3.5m、4m、5.5m、6m、7.5m等不一样长度，特殊部位还可作特殊处理，能够很好地满足施工需要。平台底架四面装有挡板，可预防平台内工具或物件滑出。2、提升机：提升机由电磁制动电机、离心限速装置、两级减速机构及钢丝绳输绳机构组成。提升机是悬吊平台动力部件，采取电动爬升式结构。ZLP630提升机输绳机构为“”型结构。提升机由电磁制动三相异步电动机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输绳机构使提升机沿着工作钢丝绳上下运动，从而带动悬吊平台上升或下降。提升机电机电磁制动装置在断电情况下自动吸合产生制动力矩使悬吊平台停止运动。另外，电动机电磁制动器上设有手动释放装置，当忽然停电时，只需将手动释放手柄向上抬起，悬吊平台即能自动滑降。3、安全锁：安全锁是悬吊平台安全保护装置。本机采取摆臂防倾斜式安全锁。其动作原理是在摆臂上端靠绳轮靠紧工作钢丝绳时，和摆臂相连转轴带动绳夹打开，安全钢丝绳可顺畅经过；当工作钢丝绳断裂或悬吊平台发生倾斜至限定角度时，摆臂向下倒，使绳夹合拢，从而自动锁牢安全钢丝绳，确保悬吊平台不发生坠落或继续倾斜。4、悬挂机构：悬挂机构是架设于建筑作业面顶部支承处，经过钢丝绳来承受悬吊平台和额定载重量钢架结构。ZLP630吊篮均使用二套悬挂机构。悬挂机构施加于建筑物或构筑物支承处上作用力应符合建筑结构承载要求。悬挂机构由前梁、中梁、后梁、前支架、前伸缩支架、后支架、后伸缩支架、上支架、配重块和加强钢丝绳等组成。前、后梁高度在一定范围内能够调整，调整高度为1.3651.925m。配重块数量随吊篮型号配置。5、钢丝绳：钢丝绳分为工作绳、安全绳和加强绳。平台悬挂由两根工作绳和两根安全绳组成（绳头需加工后方可使用），工作钢丝绳用来悬吊工作平台，在台式机驱动下使工作平台沿着钢丝绳上下运行；安全钢丝绳穿入安全锁，平时顺通畅过，但当吊篮工作平台倾斜或工作绳断绳时，安全锁快速将安全绳锁住，从而预防事故发生；加强绳为悬挂机构预紧绳。工作绳为8.3mm直径、6股，从顶端到低端完整无接头。四、安全管理体系（1）组织机构项目部生产经理安全员施工队吊篮安装队-施工队安全员-安装拆除人员五、吊篮安装及拆除方案（一）吊篮安装工艺步骤按安装方案配置吊篮水平运输垂直运输平台电气系统绳坠铁屋面结构钢丝绳打眼整体联接通电试运转载荷试验验收、交接（二）安装前准备工作1、必需对进场吊篮各个零部件进行检验查对，如有损坏有立即更换。2、按安装步骤图将吊篮各零部件运输到组装位置。将钢丝绳用施工电梯或塔吊分别运到顶层楼面，将平台部分搬运至对应位置地面。注意配重搬运到楼层面时不能集中堆放。3、将吊篮安装处场地进行清理，确保吊篮安装处牢靠可靠、平整，并在地面划出施工区域以确保行人安全。4、吊篮钢丝绳、副绳全部固定在现浇混凝土上，用4个U型卡扣固定。和混凝土摩擦部位用蛇皮胶管保护。在外围挑檐上用10冲击钻打眼，将钢丝绳从眼中顺下，钢丝绳和混凝土接触部位用蛇皮橡胶管保护。5、安全绳每个吊篮两根，全部固定在现浇混凝土构件上，不和钢丝绳在同一地方。（三）吊篮安装结束后检验和调整1、检验各连接部位是否牢靠可靠；钢丝绳是否完好无损；钢丝绳夹部署是否正确，螺母是否拧紧；安全保险绳固定是否牢靠，转角处是否垫好；前梁伸出长度是否符合标准，悬挂机构稳定力矩是否大于二倍倾覆力矩。2、电磁制动器检验2.1衔铁和电磁吸盘之间间隙应在0.81mm范围内。调整方法是先松开和电动机端盖顶紧中空螺钉，再拧动安装螺钉调整好间隙，四面间隙要尽可能调整均匀，最终把中空螺钉和电动机端盖重新顶紧。2.2电磁制动器衔铁动作时应无卡滞现象且吸合后必需和摩擦盘（制动盘）完全脱开。3、漏电断路器检验：接通电源，合上漏电断路器开关；按试验按钮，开关应快速跳开；按复位按钮，开关应能合上。4、安全锁锁绳检验将悬吊平台上升离地12m后停住，然后使其一端下降，在倾斜38范围内（相当于7.5m长悬吊平台两端高度相差40100cm；6m长悬吊平台两端高度相差3283cm；5m长悬吊平台两端高度相差2669cm），安全锁应能可靠锁住安全钢丝绳。5、悬吊平台上下运行35次，每次行程大于5m，在运行过程中检验5.1提升机运转声音有没有异常，电磁制动器动作是否灵活可靠。5.2按急停按钮或扳动限位开关，悬吊平台全部应能停止运行；5.3悬吊平台是否倾斜，若倾斜，则将它调平。6、手动滑降检验使悬吊平台上升离地35m后停住，将电磁制动器手动释放手柄向上抬，悬吊平台应能平稳下滑7、限位块安装位置调整将悬吊平台上升到最高施工位置，把限位块紧固好并调整好限位开关角度（带滚轮转臂约旋转30）确保限位开关能正常动作。六、受力计算6m长悬吊平台（吊篮自重+荷载+钢丝绳、提升机附件等）G=600kg因为本安装方案不用支架，所以吊篮没有向侧方向倾覆可能。（一）受力部位女儿墙混凝土厚200mm，混凝土等级C20 20 N/mm女儿墙配筋图：所用钢筋为HRB400 其抗拉强度为360N/mm，屈服强度400 N/mm吊篮部署图以下：受力分析图： 1、吊篮载重重630kG，所以F=630 kG*10=6300N G=6000Nf1直径为8HRB400钢筋 f1= 360* 3.14*8*8/4=18086.4N6300N+6000N，所以符合要求2、N=F*sin45。=6300*/2=6300*0.851=5360N C20混凝土抗压强度20N/mm 作用点面积：钢丝绳直径8mm，女儿墙厚200mm，其作用点面积为S=8*200=1600 mmN=20*1600=3N5360N+6000N，所以符合要求3、作用在挑檐上力n=F+G土能承受抗压强度为3N，远大于6300N+6000N，所以说符合要求4、对挑檐垂直压力F=6300N+6000N=12300N其内部钢筋抗拉强度为： f1= 360* 3.14*8*8/4=18086.4N12300NC20混凝土能承受压力： N=20*1600=3N，全部大于12300N，所以说符合要求5、钢筋混凝土自重因为混凝土时现浇完成且没有施工缝断开，所以为一个整体。1m混凝土大约含：水泥：350kg 砂：600kg 石子：1250kg共2200kgF+G=1230kg，所以符合要求所以此安装方案满足安全要求七、ZLP630型电动吊篮安全操作规程1、使用吊篮人员均身体健康，精神正常，经过安全技术培训和考评，执有操作证方可上岗；非指定人员不得动用吊篮。2、吊篮屋面悬挂装置安全齐全、可靠、稳定；配重压铁900KG。吊篮前臂挑出长度必需遵照吊篮安装高度、前梁伸出长度和许可载重关系表。3、吊篮严禁超载使用，ZLP630型吊篮额定载荷630千克。具体情况必需遵照吊篮安装高度、前梁伸出长度和许可载重关系表。 4、在现场使用中，距离整机10米内不得有高压线。5、工作前必需检验：全部联接件齐全、牢靠、可靠；无丢失损坏。6、提升机钢丝绳入口严禁砂石、螺钉、螺母、钢丝等杂物入内，以免提升机咬死切断钢丝绳造成危险。7、检验悬挂机构，各紧固件是否连接牢靠，配重块和工作钢丝绳应符合技术要求，检验安全锁是否灵敏可靠。8、检验电缆有没有损坏，插头是否拧紧，保护零线是否可靠，并试验篮内配电箱漏电保护开关是否灵敏可靠。9、试验检验各按钮开关功效是否灵敏可靠，并检验两侧提升机电机制性能是否可靠。10、吊篮应下放到最下层或固定在比较安全平板（架子）上，方可上下，严禁把吊篮随意放置在窗洞处或其它不安全地方跳下或爬上，下班时固定好电缆线，并切断电源锁好控制箱。11、每次使用前均应在2米高度下空载运行2-3次，确定无故障方可使用。12、每次吊篮运行只能由一个人控制，在运行前提醒篮内其它人员并确定上、下方有没有障碍物方可运行。操作人员必需有二人，不许可单独一个进行作业，以确保在忽然停电时，可由二人分别使用吊篮手动下降装置安全落地。13、上吊篮工作时必需戴好安全帽，系好安全带，严禁酒后上吊篮作业。14、吊篮任一部位发觉故障均不得使用。应请专业技术人员维修，使用人员不得自行拆、改任何部位。15、雷、雨、大风（风力5级以上）天气不得使用吊篮。16、施工单位应按建筑施工安全规范划出安全区，架设安全网。八、吊篮操作人员注意事项1、 吊篮操作员必需年满18周岁，40周岁以下，初中以上文化程度。2、 过分疲惫、情绪异常者不得上岗作业。3、 操作施工人员不得穿拖鞋或塑料底等易滑鞋进行作业。4、 操作人员上机操作前，必需认真学习和掌握使用说明书，必需根据检验项目逐项检验合格后实施作业。5、 作业人员发觉事故隐患或不安全原因有权要求单位领导采取对应保护和处理方法。6、 对管理人员违章指挥强令冒险作业，有权拒绝实施。7、 悬吊平台上应尽可能使载荷分布均匀，并不得超载。8、 严禁在悬吊平台内经过使用梯子或其它装置取得较高工作高度。9、 不准将电动吊篮作为垂直运输或载人设备使用。10、悬吊平台倾斜时应立即使用转换开关调平。11、在悬吊平台内进行电焊作业时，应采取合适保护方法，并不得把悬吊篮及钢丝绳当接地线用。12、悬吊平台内应无杂物，如在悬吊平台内堆放工具等物时护栏本身高度不足时需采取对应方法加强护栏。13、严禁对悬吊平台猛烈晃动。14、在安全钢丝绳绷紧状态下才可向上或向下运行。15、在机械出现故障和停电时，操作人员必需经过吊篮责任人认可下方可使用手动滑降装置下降吊篮，严禁自行拆卸电动提升机。16、作业人员在悬吊平台上不能抛散任何东西。17、作业人员在悬吊平台上不得吸烟、打架斗殴等。九、吊篮平面部署图
