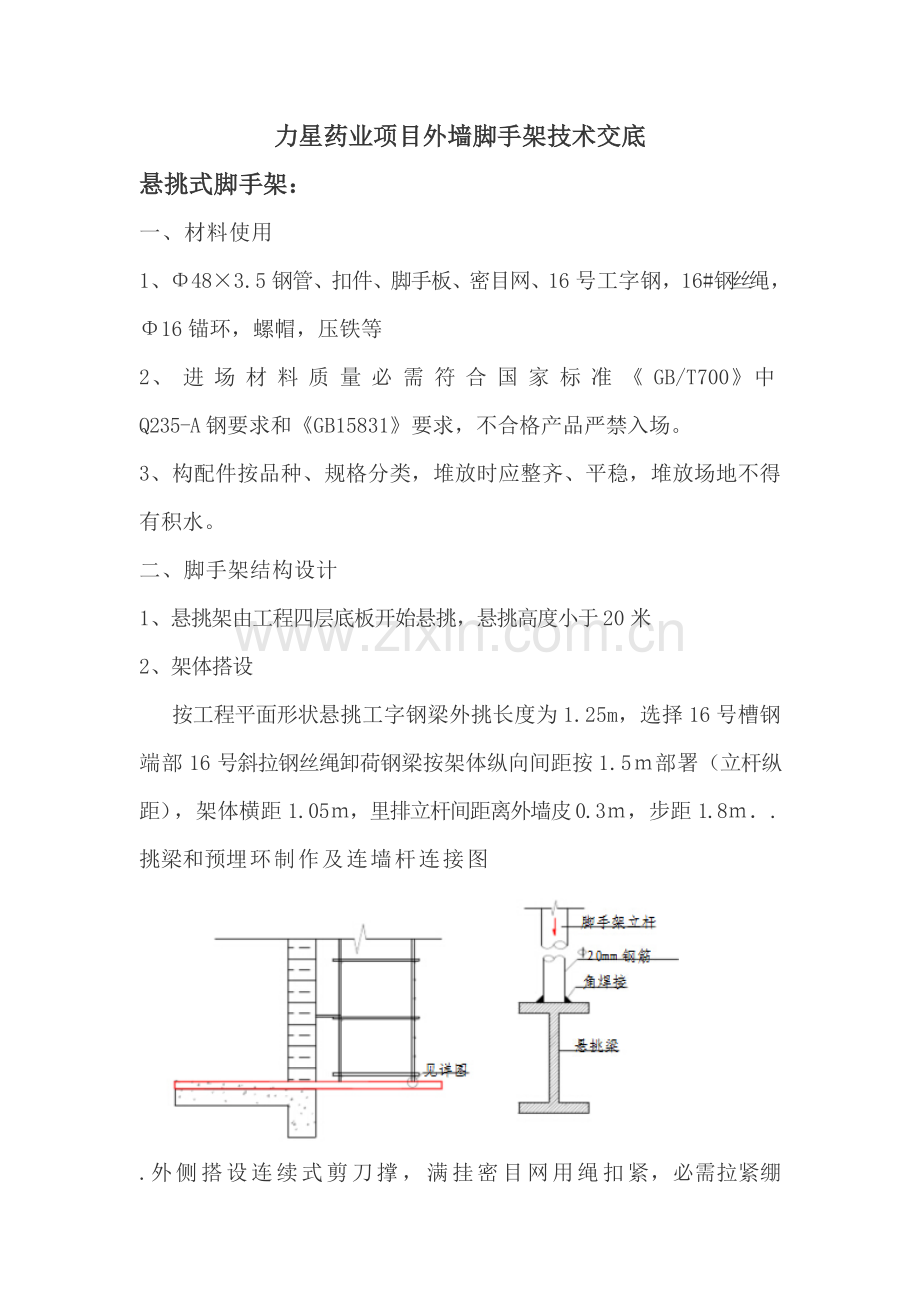

力星药业项目外墙​脚​手​架​技​术​交​底
悬挑式脚手架：
一、材料使用
1、Φ48×3.5钢管、扣件、脚手板、密目网、16号工字钢，16#钢丝绳，Φ16锚环，螺帽，压铁等
2、进场材料质量必需符合国家标准《GB/T700》中Q235-A钢要求和《GB15831》要求，不合格产品严禁入场。
3、构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。
二、脚手架结构设计
1、悬挑架由工程四层底板开始悬挑，悬挑高度小于20米
2、架体搭设
  按工程平面形状悬挑工字钢梁外挑长度为1.25m，选择16号槽钢端部16号斜拉钢丝绳卸荷钢梁按架体纵向间距按1.5ｍ部署（立杆纵距），架体横距1.05ｍ，里排立杆间距离外墙皮0.3ｍ，步距1.8ｍ．.
挑梁和预埋环制作及连墙杆连接图

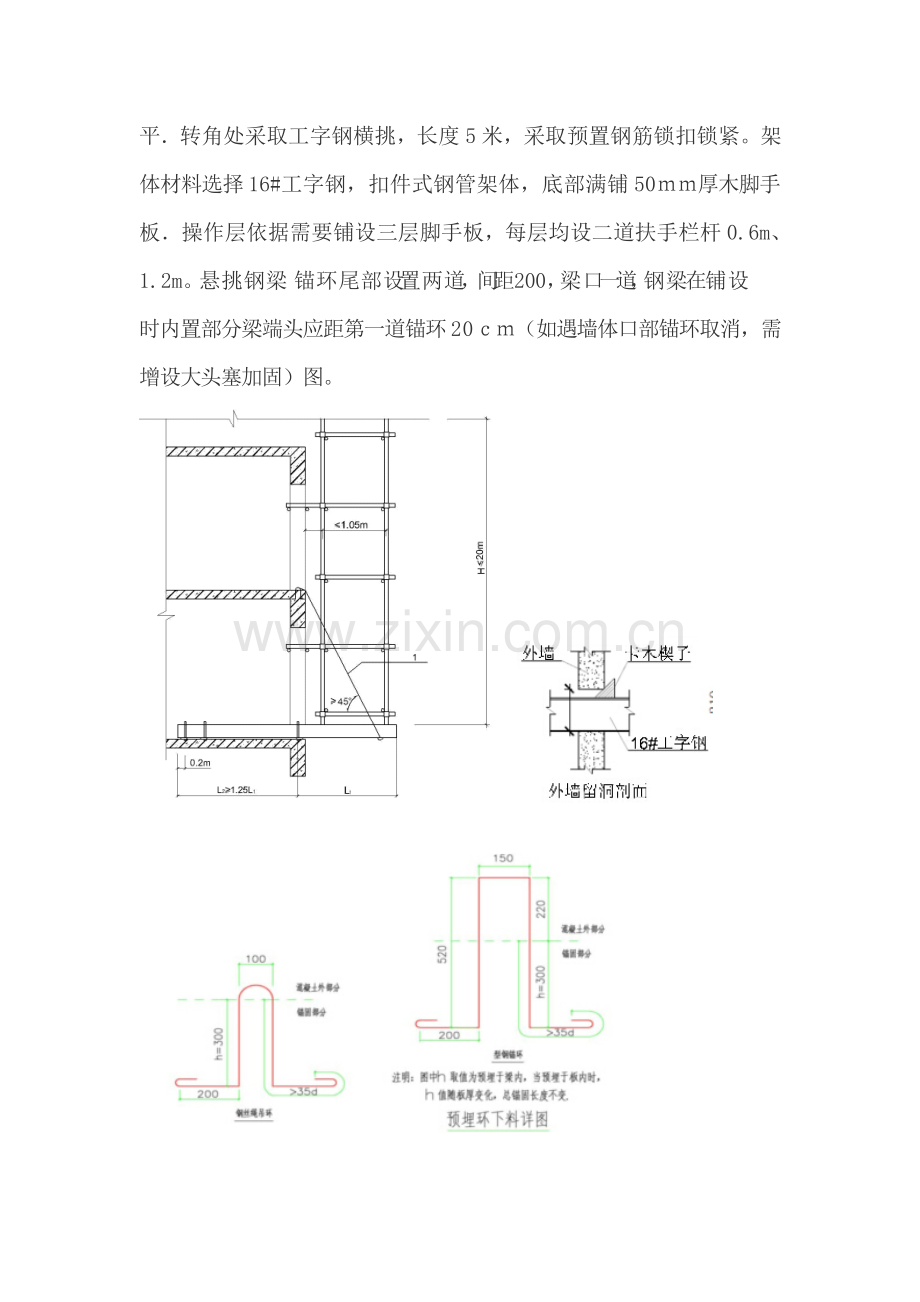

.外侧搭设连续式剪刀撑，满挂密目网用绳扣紧，必需拉紧绷平．转角处采取工字钢横挑，长度5米，采取预置钢筋锁扣锁紧。架体材料选择16#工字钢，扣件式钢管架体，底部满铺50ｍｍ厚木脚手板．操作层依据需要铺设三层脚手板，每层均设二道扶手栏杆0.6m、1.2m。悬 挑 钢 梁 锚 环 尾 部 设置 两 道，间距200，梁 口 一 道，钢 梁 在 铺 设
时内置部分梁端头应距第一道锚环20ｃｍ（如遇墙体口部锚环取消，需增设大头塞加固）图。

悬挑脚手架楼面结构（L1长度离墙300净距，架体宽度 800计算）
1、木楔侧向楔紧
2、两根1.5米长直径18mmHRB335钢筋
3、施工工艺步骤
工字钢加工－设置预埋环－工字钢安装就位－放扫地杆－竖立杆和扫地杆扣紧－安装第一步大横杆和小横杆－连接附墙杆－铺脚手板、围护栏杆、踢脚板、挂网－随主体施工接高架体、加剪刀撑
4、脚手架要求
⑴悬挑架搭设应严格通常落地式脚手架搭设要求，纵向水平杆和横向水平杆连接，采取防滑扣件连接连接，并按规范要求连续设剪刀撑，斜杆和地面倾斜角为45度～60度．工字钢端部5ｃｍ即立杆生根处焊置高度10ｃｍФ25钢筋，作为生根点．挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆．
⑵脚手架中部脚手板铺设严密，不 允 许 出 现 探 头 板，用12#铁丝绑扎   固定，脚手板下拉兜网．脚手板材质及规格符合规范要求，内架和墙体之间必需做封闭防护．
⑶材料要求：
 16#工字钢材质必需符合国家标准要求．钢管规格Ф48ｍｍ，壁厚3.5ｍｍ，焊接钢管其材质符合YB242-63标准，严禁钢管上打空．扣件符合GB978-67《可锻铸铁分类及技术条件》，螺栓、螺母、垫圈符合GB700-79《一般碳素钢技术条件》要求，螺栓拧紧扭力达40-65N.ｍ时，不 发 生 破 坏．木脚手板厚度大于50ｍｍ，对 接 扣 件 应 朝 上或朝内．各杆件端伸出扣件长度大于100ｍｍ．
⑷架体防护：架体外侧用1.8ｍ×6ｍ密目网全封闭．根据临边防护要求，设置防护栏杆和挡脚杆．底层、操作层均设高度200ｍｍ挡脚板，并刷斜度为45度黄黑相间油漆．底层和作业层脚手板应铺满、铺稳，并用钢筋及直径3.2ｍｍ铁丝固定在支撑杆件上，预防人、物坠落．严格根据建筑施工钢管脚手架规范（JGJ130-）实施.
⑸在施工前期，对施工人员及操作人员进行技术安全培训．其关键内容为扣件式钢管脚手架安全技术规范、操作规程、现场施工管理制度学习，本工程架子施工方案技术交底及施工程序．全部操作人员必需持证上岗，符合国家监管部门要求要求．
(6)脚手架在遇楼层时需增设连墙件，做法采取钢管预埋或墙上开洞预埋，水平距离小于等于6米，步距小于等于4米。
（7）依据施工情况立即搭设四口五临边等防护，按规范要求搭设。
5、水平挑网
⑴第一层离基准地面6米，设水平挑网，宽不少于6米，（下层为大眼网，上层覆盖密目网）
⑵每一段悬挑架下面必需设一道挑网，水平宽度不少于4米。
⑶每层挑网位置必需搞好抱脚架预埋件预埋。
五、验收使用和管理
1.脚手架搭设初步成形前，由项目经理组织人员进行安全检验，整理好架体材料，报上一级安全管理部门进行验收，并立即向省安检部门立案及验收．确定符合要求后方可投入使用．
2.在施工主体阶段，脚手架只作为防护架体使用，架体上严禁堆放各类设施料．并定时检验各类杆件及扣件螺丝松劲度．立即清理架板上建筑垃圾和材料．加强架体维护和保养，确保脚手架正常使用．
3.在架体施工层上配置干粉灭火器，施工层临边焊接作业应有绝燃隔离板。

落地式脚手架施工安全技术交底
一、基础要求
1、材料要求
1)钢管
钢管采取φ48×3.6mm焊接钢管，有严重锈蚀、弯曲、压扁、损伤和裂纹者均应剔除。钢管应全涂防锈漆
2)扣件
扣件有三种，直角扣件、螺旋扣件和对接扣件，扣件不许可有裂纹、气孔、疏松、砂眼等铸造缺点。扣件和钢管要接触良好，夹紧钢管时，开口处最小距离要小于5mm。
3)其它
l 连墙杆：φ48×3.6mm钢管
脚手板：脚手板采取50mm厚竹串板。
安全网：密目安全网，规格为1.8×6m，必需有材质证实和出厂合格证或检验汇报书
2、结构要求
1)立杆基础
依据现场实际情况，在搭设脚手架前，必需对搭设脚手架部位进行土方回填，并扎实，在每根立杆下放置混凝土垫块。
2)立杆
立杆横距1.05m，立杆纵距1.5m，步距1.8m。外挂密目安全网。开始搭设置杆时应每隔6跨设置一根抛撑（抛撑应采取通长杆件，并用旋转扣件固定在脚手架上，和地面倾角应在45°- 60°之间，连接点中心至主节点距离不应大于300mm），直至连墙件安装稳定后，方可依据情况拆除。
当搭至有连墙件结构点时，在搭设完该处立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
立杆连接除顶层顶步外，其它各层各步必需采取对接扣件连接，对接扣件应交错部署，两个相邻
立杆接头不能设在同一步距内，且两相邻立杆接头在高度方向错开距离不应小于500mm，各接头中心距主节点距离不应大于步距1/3。 当立杆采取搭接接长时，搭接长度不应小于1m，并应采取不少于2个旋转扣件固定。端部扣件盖板边缘至杆端距离不应小于100mm。 脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。
脚手架必需设置纵、横向扫地杆。纵向扫地杆应采取直角扣件固定在距底座下皮小于200mm处立杆上。横向扫地杆应采取直角扣件固定在紧靠纵向扫地杆下方立杆上。
3)纵向水平杆
本工程采取封闭型脚手架搭设,在同一步中,纵向水平杆四面交圈,并用直角扣件和内外角立杆固定,以确保架体整体刚度和稳定。 纵向水平杆设于横向水平杆之下，固定在立杆内侧，并采取直角扣件和立杆扣紧。 纵向水平杆尽可能采取对接扣件连接，以确保横向水平杆在同一水平面上。如不能满足要求可采取搭接连接，相邻纵向水平杆对接接头应交错部署，不应设在同时、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆跨中；搭接接头长度不应小于1m，并应等距设置不少于3个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm。 纵向水平杆长度通常不宜小于3跨。 连接纵向水平杆对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进入，螺栓应适度拧紧。
4)横向水平杆
每一主节点处必需设置一根横向水平杆，并采取直角扣件扣紧在纵向水平杆上。考虑外墙装饰施工，横向水平杆靠墙一端离开墙面距离为100mm。横向水平杆靠墙一端外伸长度不应大于500mm，横向水平杆伸出外架立杆外距离统一进出尺寸为20cm，满足外立面效果要求。 横向水平杆间距应和立杆柱距相同，且依据作业层脚手板搭设需要，可在两立柱之间在等间距设置1根横向水平杆，其最大间距不得大于75㎝。
5)剪刀撑
每道剪刀撑跨越立柱根数为5-7根，即每道剪刀撑宽度大于4夸，且大于6m，斜杆和地面倾角宜在45°- 60°之间。
剪刀撑跨越立杆最多根数
剪刀撑斜杆和地面倾角   45°   50°   60° 剪刀撑跨越立杆最多根数
在外侧立面两端各设置一道剪刀撑并由底到顶连续设置，中间各道剪刀撑之间净距小于15m。 剪刀撑斜杆应用旋转扣件固定在和之相交横向水平杆伸出端或立柱上，旋转扣件中心线距主节点距离不应大于150mm。 剪刀撑斜杆接长应采取对接或搭接，搭接接长应不少于三个扣件连接固定，搭接长度不应小于1m，端部扣件盖板边缘至杆端距离不应小于100mm。
6)连墙件结构要求
连墙件应靠近主节点设置，偏离主节点距离不应大于300mm，从底层第二步纵向水平杆开始设置，延高度方向每两步设置一道，延水平方向每6跨设置一道，确保每根连墙件覆盖面积≤40㎡。
连墙件中连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。
7)质量要求
纵向偏差小于H/400，且小于100mm；横向偏差小于H/600，且小于50mm。 纵向水平杆水平偏差小于总长度1/300，且小于20mm；横向水平杆水平偏差小于10mm。 脚手架步距、立杆横距偏差小于20mm；立杆纵距偏差小于50mm。 连墙点数量、位置要正确，连接牢靠，无松动现象。
8)架体安全防护要求
在外排立杆里面满挂密目安全网，规格为1.8×6m。安全网应封严，用合乎要求系绳将网周围每隔45cm（每个环扣间隔）系在脚手管上，和外脚手架固定牢靠。
脚手架走道板层必需有18cm高踢脚板，踢脚板必需用铁丝和立杆绑牢。在走道板层架体内侧设1.2m高防护栏杆。
作业层脚手板设置在三根横向水平杆上，铺满、铺稳、铺实。脚手板对接平铺时，接头处必需设置两根横向水平杆，脚手板外伸长应取150mm，两块脚手板外伸长度和不应大于300mm；脚手板搭接铺设时，接头必需支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆长度大于100mm，脚手板探头应用直径3.2mm镀锌铁丝固定在支承杆件上。
在脚手架两端及拐角处、坡道及平台两端应用镀锌铁丝固定在横向水平杆上，预防滑动。
二、脚手架搭设次序
平整场地，架体基础处理→按脚手架安全技术规范8.1.1～8.15条检验钢筋钢管、扣件、脚手架→按规范排立杆间距→按间距或长度铺设垫块→竖立并固定立杆→接拉横杆→设剪刀撑→满铺首层架板→挂设安全网→操作层设踢脚板→连墙杆→作用完成后拆除。
三、搭设注意事项
连墙件安装应随脚手架搭设同时进行，不得滞后安装； 剪刀撑应随立杆、纵向和横向水平杆等同时搭设，不得滞后安装； 施工作业层高出相邻连墙件以上两步时，应采取确保脚手架稳定临时拉结方法，直到上一层连墙件安装完成后再依据情况拆除； 扣件规格必需和钢管外径相同；扣件紧固力不应低于45N•m，且不高于65N•m； 主节点处固定横向水平杆、纵向水平杆、剪刀撑等用直角扣件、旋转扣件中心点至主节点距离不应大于150mm； 扣件开口应朝上或朝内； 各杆件端头伸出盖件边缘长度不应小于100mm； 栏杆和挡脚板均应搭设在外立杆内侧； 上栏杆上皮高度应为1.2m； 挡脚板高度不应小于180mm； 中栏杆应居中设置； 对于有变形和不合格扣件均不得使用； 搭设过程中应随时校正杆件垂直度和水平偏差，避免偏差过大；在外脚架搭设过程中，必需严格按要求结构方案和尺寸进行搭设，并立即和结构拉结或采取临时支顶，确保搭设过程安全。
四、脚手架拆除
必需严格遵守拆除次序，由上而下，先绑者后拆，后绑者先拆，通常是先拆栏杆，脚手板、剪刀撑，以后拆横向水平杆、纵向水平杆、立杆等。 统一指挥，上下呼应，动作协调，当解开和另一人相关结扣时就应先通知对方，以防坠落，拆架时还应划出工作区标志，严禁行人进入，高空作业人员必需系好安全带和戴好安全帽，严禁违章指挥，违章作业。 拆下多种构件严禁抛掷至地面。
五、安全方法
    全部搭拆架子操作人员必需持有特殊工种人员（架子工）上岗操作证，进入现场必需戴好安全帽，搭拆架时必需系好安全带。
    脚手架搭设时，安全底网、安全围护及安全挑棚必需同时进行拉设。
    钢管脚手架避雷采取和工程接地连接，即关键转角处预埋钢筋须和安装避雷带焊接。
严禁在脚手架上直接拉设电源线，需张拉电源线部位必需采取绝缘子。 脚手架上严禁堆放周转材料，均布荷载不得超出2.5kN/㎡。
交底人：（技术责任人）

安全员：

被交底人：

重庆科美豪建筑工程力星药业项目部
6月19日
