EDA专业课程设计篮球球比赛计分器.doc

<<电子设计自动化EDA技术>>课程
设计汇报

题目: 篮球比赛记分牌

姓 名:
院 系:
专 业：
学 号：
指导老师:

完成时间: 年 月 日

设计题目
篮球比赛记分牌

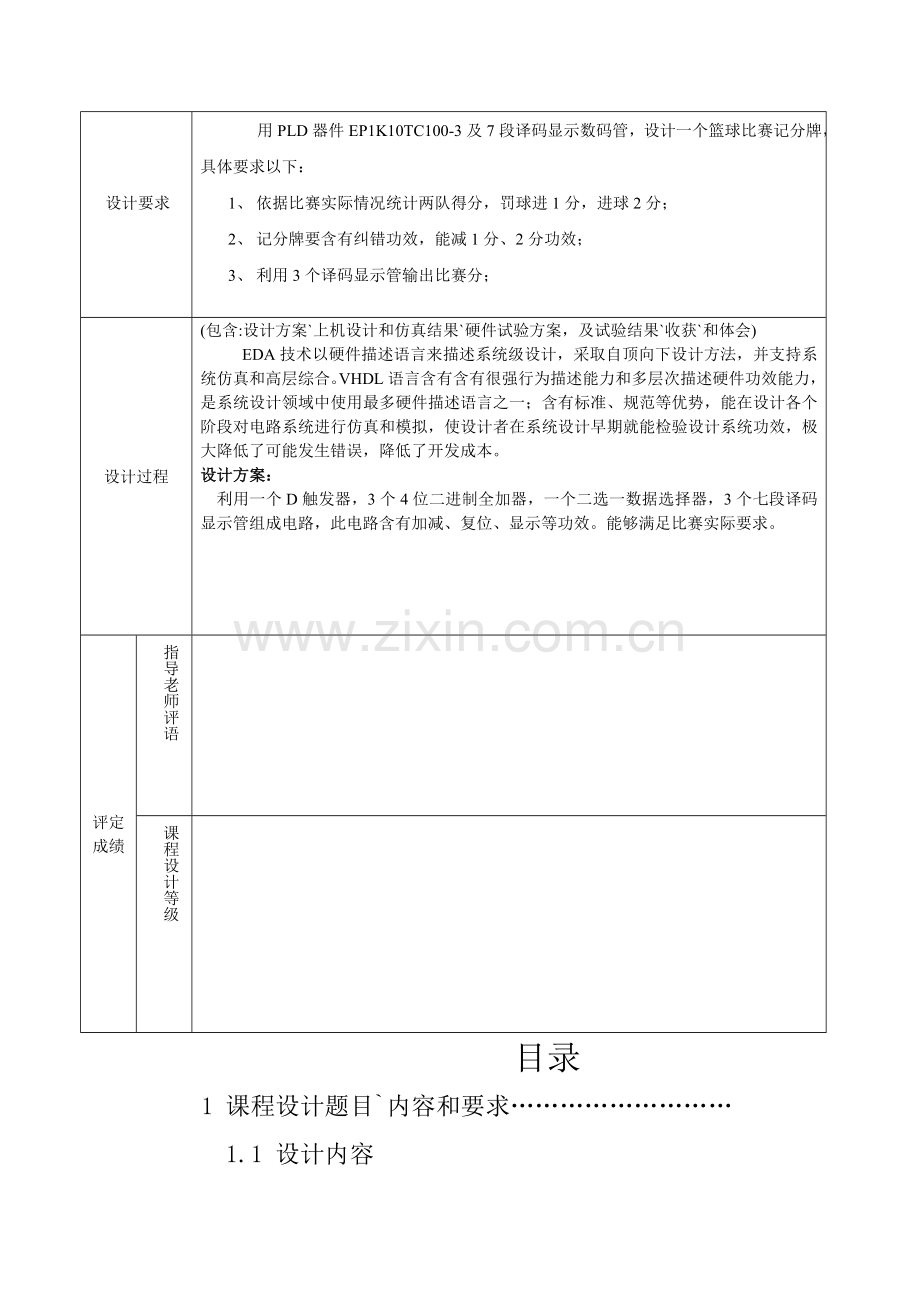

设计要求

用PLD器件EP1K10TC100-3及7段译码显示数码管，设计一个篮球比赛记分牌，具体要求以下：
1、 依据比赛实际情况统计两队得分，罚球进1分，进球2分；
2、 记分牌要含有纠错功效，能减1分、2分功效；
3、 利用3个译码显示管输出比赛分；

设计过程
(包含:设计方案`上机设计和仿真结果`硬件试验方案，及试验结果`收获`和体会)
EDA技术以硬件描述语言来描述系统级设计，采取自顶向下设计方法，并支持系统仿真和高层综合。VHDL语言含有含有很强行为描述能力和多层次描述硬件功效能力，是系统设计领域中使用最多硬件描述语言之一；含有标准、规范等优势，能在设计各个阶段对电路系统进行仿真和模拟，使设计者在系统设计早期就能检验设计系统功效，极大降低了可能发生错误，降低了开发成本。
设计方案：
利用一个D触发器，3个4位二进制全加器，一个二选一数据选择器，3个七段译码显示管组成电路，此电路含有加减、复位、显示等功效。能够满足比赛实际要求。
评定成绩
指导老师评语

课程设计等级

目录
1 课程设计题目`内容和要求………………………
1.1 设计内容
1.2 具体要求

2系统设计…………………………
2.1 设计思绪
2.2 系统原理
3 系统实现……………………………………………

4 系统仿真……………………………………………

5硬件验证(操作)说明………………………………

6 总结…………………………………………………

7参考书目……………………………………………

一、 课程设计题目、内容和要求
1.1课程设计题目：篮球比赛记分牌
1.2课程设计内容：
1、 依据比赛实际情况统计两队得分，罚球进1分，进球2分；
2、 记分牌要含有纠错功效，能减1分、2分功效；
3、 利用3个译码显示管输出比赛分；
二、 系统设计
2.1设计思绪：
篮球比赛记分牌是统计两队比赛得分情况，并能够进行纠错功效；依据系统设计要求，篮球记分牌电路原理框图以下：

2.2 系统原理和设计说明
系统各个模块功效以下：
1、D触发器电路模块实现翻转功效当犯错时，输出为1，使电路回到上一个正确状态。
2、4为二进制全加器电路模块实现加法计数功效。
3、移位寄存器电路模块保留比赛两队得分情况4个相邻状态，犯错时将调用上一个正确状态。
4、二选一数据选择器电路模块 用来控制移位寄存器
5、 LED数码管驱动电路模块
三、系统实现
各模块电路源程序以下：
1、D触发器电路模块及程序：

set输入(Q=1)，清零应该能够用复位键reset吧(Q=0)。
library ieee;
use ieee.std_logic_1164.all;

entity sync_rsdff is
port(d,clk : in std_logic;
set : in std_logic;
reset: in std_logic;
q,qb : out std_logic);
end sync_rsdff;

architecture rtl_arc of sync_rsdff is
begin
process(clk)
begin
if (clk'event and clk='1') then
if(set='0' and reset='1') then
q<='1';
qb<='0';
elsif (set='1' and reset='0') then
q<='0';
qb<='1';
else
q<=d;
qb<=not d;
end if;
end if;
end process;
end rtl_arc;
2、 移位寄存器模块电路及程序：

library IEEE;
use IEEE.std_logic_1164.all;
entity shft_reg is
port (
DIR : in std_logic;
CLK : in std_logic;
CLR : in std_logic;
SET : in std_logic;
CE : in std_logic;
LOAD : in std_logic;
SI : in std_logic;
DATA : in std_logic_vector(3 downto 0);
data_out : out std_logic_vector(3 downto 0)
);
end shft_reg;

architecture shft_reg_arch of shft_reg is
signal TEMP_data_out : std_logic_vector(3 downto 0);
begin
process(CLK)
begin
if rising_edge(CLK) then
if CE = '1' then
if CLR = '1' then
TEMP_data_out <= "0000";
elsif SET = '1' then
TEMP_data_out <= "1111";
elsif LOAD = '1' then
TEMP_data_out <= DATA;
else
if DIR = '1' then
TEMP_data_out <= SI & TEMP_data_out(3 downto 1);
else
TEMP_data_out <= TEMP_data_out(2 downto 0) & SI;
end if;
end if;
end if;
end if;
end process;
data_out <= TEMP_data_out;
end architecture;
3、二选一数据选择器电路模块及程序：

entity mux is
port(do,d1:in bit;
sel:in bit;
q:out bit);
end mux;
architecture a of mux is
begin
q<=(do and sel)or(not sel and d1);
end a;
4、加法计数器电路模块及程序：

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY add4 IS
PORT(a1,a2,a3,a4:IN STD_LOGIC;
b1,b2,b3,b4:IN STD_LOGIC;
sum1,sum2,sum3,sum4:OUT STD_LOGIC;
cout4:OUT STD_LOGIC);
END add4;
ARCHITECTURE add_arc OF add4 IS

SIGNAL cout1,cout2,cout3:STD_LOGIC;
COMPONENT halfadd
PORT(a,b:IN STD_LOGIC;
sum,hcarry:OUT STD_LOGIC);
END COMPONENT;
COMPONENT fulladd
PORT(in1,in2,cin:STD_LOGIC;
fsum,fcarry:OUT STD_LOGIC);
END COMPONENT;
BEGIN
u1:halfadd PORT MAP(a=>a1,b=>b1,sum=>sum1,hcarry=>cout1);
u2:fulladd PORT MAP(in1=>a2,in2=>b2,cin=>cout1,fsum=>sum2,fcarry=>cout2);
u3:fulladd PORT MAP(in1=>a3,in2=>b3,cin=>cout2,fsum=>sum3,fcarry=>cout3);
u4:fulladd PORT MAP(in1=>a4,in2=>b4,cin=>cout3,fsum=>sum4,fcarry=>cout4);
END add_arc;
5、七段译码电路及程序：

library ieee;
use ieee.std_logic_1164.all;
entity deled is
port(
datain:in std_logic_vector(3 downto 0);
qout:out std_logic_vector(6 downto 0)
);
end deled;
architecture func of deled is
begin
process(datain)
begin
if datain= "0000" then qout<="1111110";
elsif datain= "0001" then qout<="0110000";
elsif datain= "0010" then qout<="1101101";
elsif datain= "0011" then qout<="1111001";
elsif datain= "0100" then qout<="0110011";
elsif datain= "0101" then qout<="1011011";
elsif datain= "0110" then qout<="1011111";
elsif datain= "0111" then qout<="1110000";
elsif datain= "1000" then qout<="1111111";
elsif datain= "1001" then qout<="1111011";
else null;
end if;
end process;
end func;
四、系统仿真
1、D触发器电路模块仿真波形：

2、移位寄存器模块电路仿真波形：

3、二选一数据选择器电路模块仿真波形：

4、加法计数器电路模块仿真波形：

5、七段译码电路仿真波形：

五﹑硬件验证说明
这次设计采取硬件电路有芯片EP1K10TC100-3,试验板上标按时钟电路、LED 显示等，

六、总结
七、参考书目
[1]《PLD和数字系统设计》李辉 西安电子科技大学出版社
[2]《EDA技术及可编程逻辑器件应用实训》沈明山 北京科学出版社
[3]《VHDL数字系统设计和高层次综合》林敏 方颖立著北京：电子工业出版社
[4]《VHDL程序设计》曾繁泰 陈美金著北京： 清华大学出版社
[5]《EDA技术试验和课程设计》曹昕燕 周风臣 清华大学出版社
[6]《PLD器件和EDA技术》李冬梅 北京广播学院出版社
