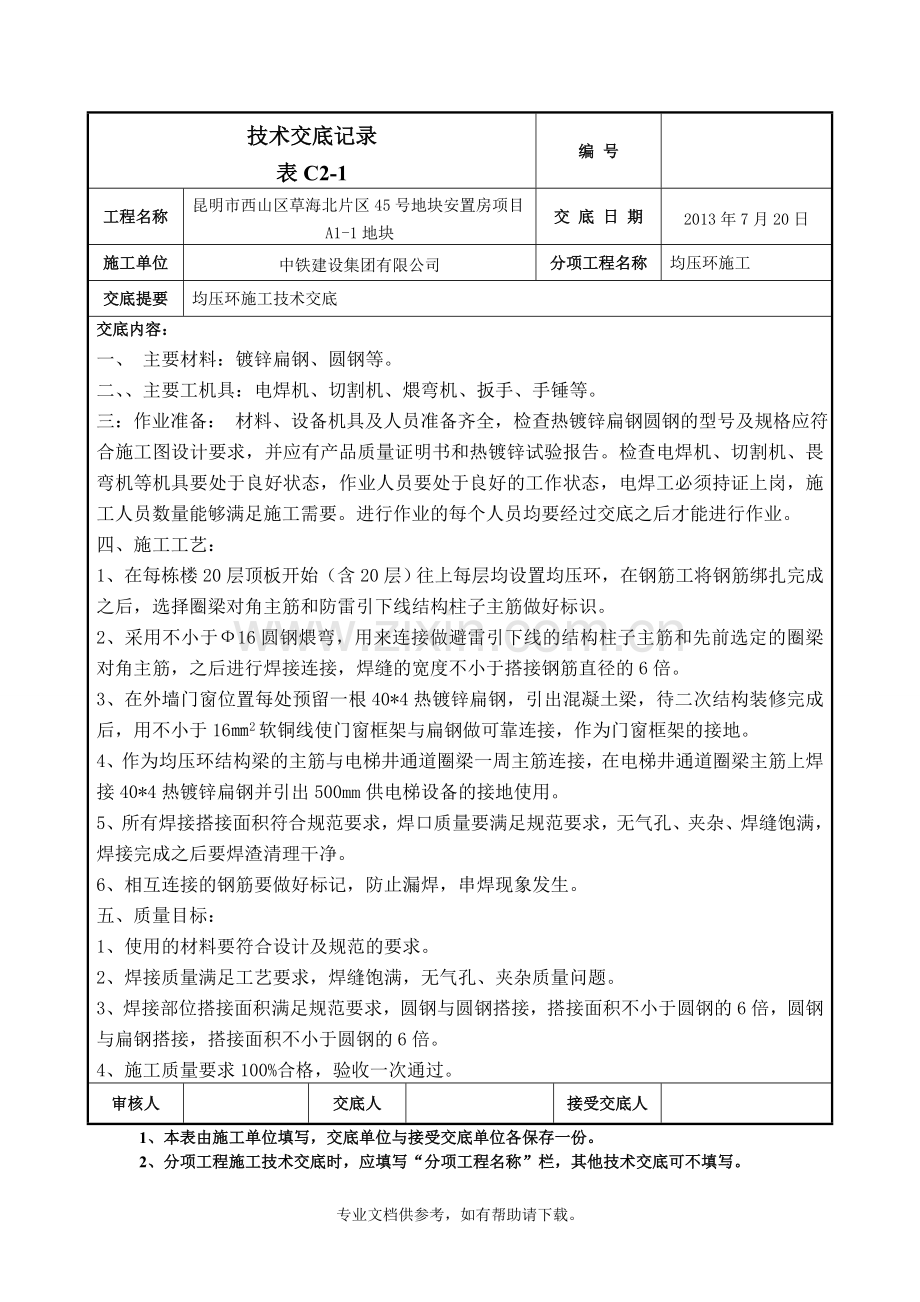

技术交底记录
表C2-1
编 号

工程名称
昆明市西山区草海北片区45号地块安置房项目A1-1地块
交 底 日 期
2013年7月20日
施工单位
中铁建设集团有限公司
分项工程名称
均压环施工
交底提要
均压环施工技术交底
交底内容：
一、 主要材料：镀锌扁钢、圆钢等。
二、、主要工机具：电焊机、切割机、煨弯机、扳手、手锤等。
三：作业准备： 材料、设备机具及人员准备齐全，检查热镀锌扁钢圆钢的型号及规格应符合施工图设计要求，并应有产品质量证明书和热镀锌试验报告。检查电焊机、切割机、畏弯机等机具要处于良好状态，作业人员要处于良好的工作状态，电焊工必须持证上岗，施工人员数量能够满足施工需要。进行作业的每个人员均要经过交底之后才能进行作业。
四、施工工艺：
1、在每栋楼20层顶板开始（含20层）往上每层均设置均压环，在钢筋工将钢筋绑扎完成之后，选择圈梁对角主筋和防雷引下线结构柱子主筋做好标识。
2、采用不小于Ф16圆钢煨弯，用来连接做避雷引下线的结构柱子主筋和先前选定的圈梁对角主筋，之后进行焊接连接，焊缝的宽度不小于搭接钢筋直径的6倍。
3、在外墙门窗位置每处预留一根40*4热镀锌扁钢，引出混凝土梁，待二次结构装修完成后，用不小于16㎜2软铜线使门窗框架与扁钢做可靠连接，作为门窗框架的接地。
4、作为均压环结构梁的主筋与电梯井通道圈梁一周主筋连接，在电梯井通道圈梁主筋上焊接40*4热镀锌扁钢并引出500mm供电梯设备的接地使用。
5、所有焊接搭接面积符合规范要求，焊口质量要满足规范要求，无气孔、夹杂、焊缝饱满，焊接完成之后要焊渣清理干净。
6、相互连接的钢筋要做好标记，防止漏焊，串焊现象发生。
五、质量目标：
1、使用的材料要符合设计及规范的要求。
2、焊接质量满足工艺要求，焊缝饱满，无气孔、夹杂质量问题。
3、焊接部位搭接面积满足规范要求，圆钢与圆钢搭接，搭接面积不小于圆钢的6倍，圆钢与扁钢搭接，搭接面积不小于圆钢的6倍。
4、施工质量要求100%合格，验收一次通过。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

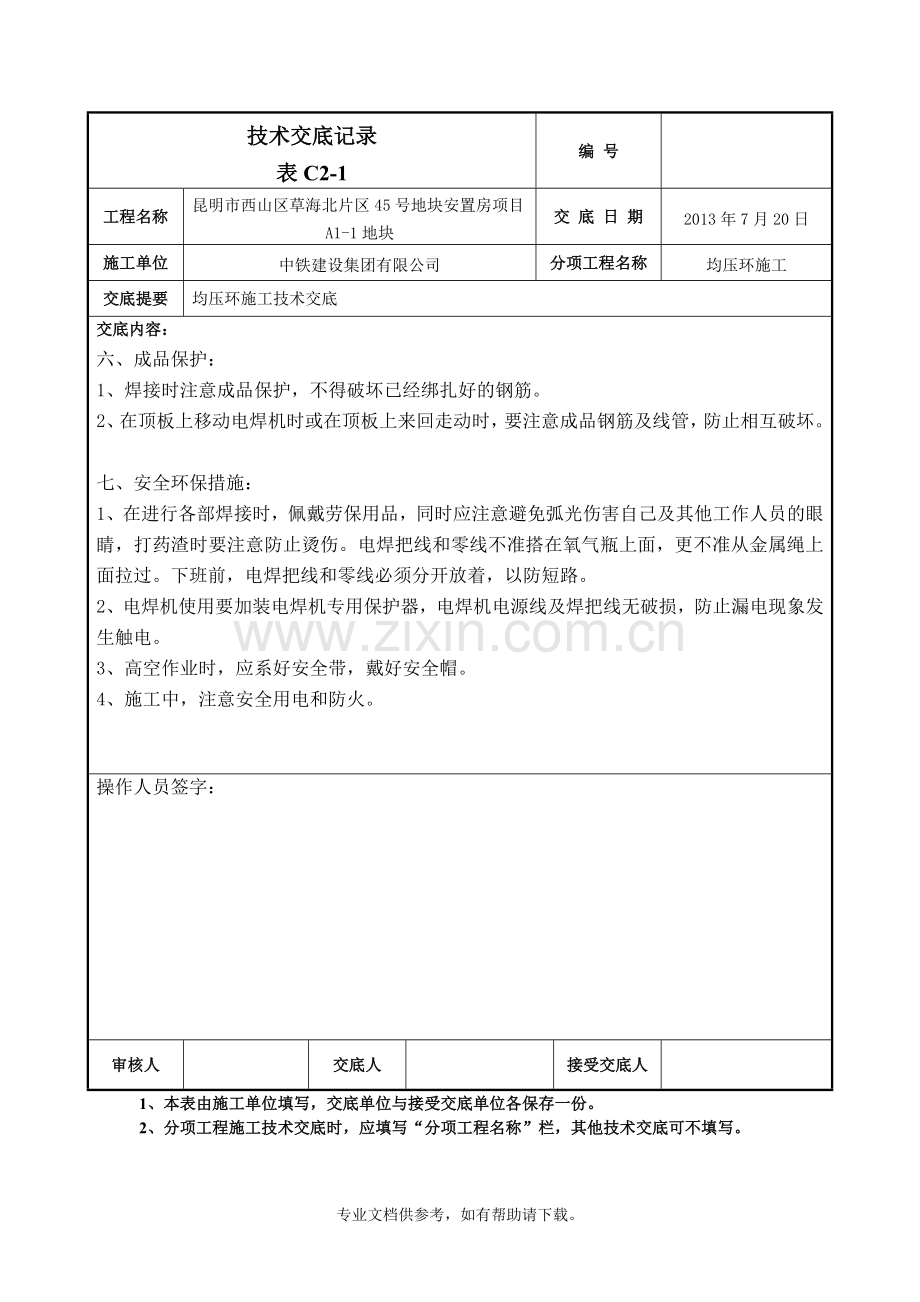

技术交底记录
表C2-1
编 号

工程名称
昆明市西山区草海北片区45号地块安置房项目A1-1地块
交 底 日 期
2013年7月20日
施工单位
中铁建设集团有限公司
分项工程名称
均压环施工
交底提要
均压环施工技术交底
交底内容：
六、成品保护：
1、焊接时注意成品保护，不得破坏已经绑扎好的钢筋。
2、在顶板上移动电焊机时或在顶板上来回走动时，要注意成品钢筋及线管，防止相互破坏。

七、安全环保措施：
1、在进行各部焊接时，佩戴劳保用品，同时应注意避免弧光伤害自己及其他工作人员的眼睛，打药渣时要注意防止烫伤。电焊把线和零线不准搭在氧气瓶上面，更不准从金属绳上面拉过。下班前，电焊把线和零线必须分开放着，以防短路。
2、电焊机使用要加装电焊机专用保护器，电焊机电源线及焊把线无破损，防止漏电现象发生触电。
3、高空作业时，应系好安全带，戴好安全帽。
4、施工中，注意安全用电和防火。

操作人员签字：

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
