变电站电气设备安装安全核心技术交底.doc

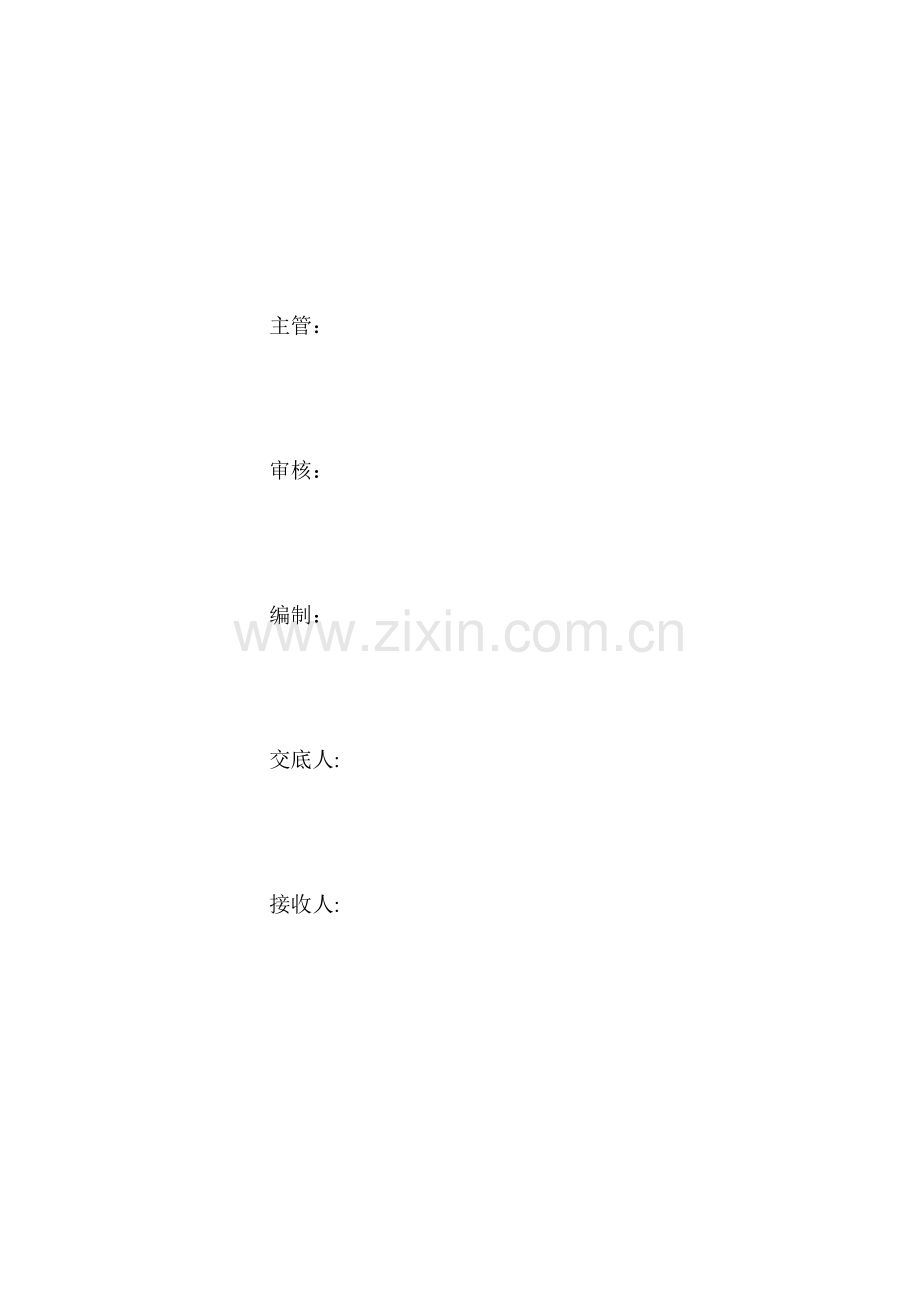

*110kV变电所电气安装工程 安全技术方法交底 *兴电力工程建设 主管：审核：编制： 交底人: 接收人: *110kV变电所电气安装及调试工程 安全技术交底一、 工程概况及特点（一） 工程概况： 1.1 主变压器部分：安装主变压器2台，容量40000kVA，及中性点隔离开关、电流互感器、避雷器安装；1.2 110kV配电装置： 110kV GIS（SF6）组合电器7组； 1.3 电容器：框架式电容器组4组1.4 10kV开关柜，交、直流屏：10kV主变进线柜2台，2主变进线隔离柜1台、2主变段进线柜1台，10kV馈线柜20台、10kV电压互感器柜3台，10kV 电容器柜4台，10kV 母联柜1台、10kV I、 II段母联刀闸柜1台，10kV 接地变柜2台， 10kV 所用变柜2台，、段母联刀闸柜1台，10kV封闭母线桥2套，10kV穿墙封闭母线桥2套，10kV穿墙套管6只1.5 综合自动化系统：变压器保护测控屏1台，备投及充电保护测控屏1台，10kV馈线保护测控装置12台，10kV电容器保护测控装置。 二次部分为以上电气设备对应控制、保护系统。 （二）工程特点： 本所为无人值守变电所，由*电业局调度中心经过远动主站对本站关键电气设备进行监察，控制。本所设微机监控系统，不设常规监控屏或模拟屏。相关人员可在本所内经过部署在控制室内工程师站对关键电气设备进行调试、检修、维护。在施工中应严格遵守电力建设安全工作规程（变电所部分）等相关要求，将安全施工作为头等大事来抓。二 总要求：1、 设备及器材抵达现场后，应检验包装及密封是否良好；以后开箱检验清点， 认真查对设备、器材、相关技术参数、尺寸是否符合设计要求，发觉问题，立即反馈给设计部门；检验设备及器材是否符合国家现行技术标准要求，有否合格证及铭牌，发觉问题，应立即向企业领导汇报。2、 设备安装前，应组织相关施工人员到施工现场检验是否含有电气装置安装条件，尤其应具体检验预埋件及预留孔是否符合设计要求，发觉问题应立即反馈个筹建单位。 3、严格实施相关安全规程及安全施工作业票所载安全注意事项，确保施工过程中人身及设备安全。 4、“百年大计，质量第一”，施工中应严格实施电气装置安装工程相关施工及验收规范。三、主变压器安装： 1、主变压器是变电所心脏，所以，安装之前，施工人员必需认真阅读设计文件及产品技术文件，若对设计文件有疑问应立即向设计部门问询。 2、主变压器就位前，应认真查对基础轨道是否水平，轨距和轮距是否匹配，道轨是否有两点牢靠接地，有否接地引线供主变本体接地用，接地应符合设计要求。 3、有载调压切换装置安装后应满足产品技术要求，传动机构中操作机构，电动机、传动齿轮及扛杆应固定牢靠，连接位正确，操作灵活，无卡阻现象；切换开关触头及连接应完整无损，接触良好，限流电阻完好，无断裂现象；切换装置工作次序应符合产品出厂要求；切换装置在极限位置时，其机械联锁和极限开关电气联锁动作应正确，位置指示器动作正常，指示正确。 4、靠近变压器油箱壁绝缘导线，电缆排列应整齐，并有保护方法。 5、本体及其附件应密封良好，无渗漏现象，各油标应指示正确，不得出现假油位。 6、主变压器抵达现场后，应进行器身检验，进行变压器器身检验应选择良好天气，并尽可能縮短器身在空气中暴露时间。 7、进行器身检验应严格实施“电气装置安装工程电力变压器，油浸电抗器、互感器施工及验收规程”GBJ148-90第四节“器身检验”相关要求。 8、安全注意事项： （1）进行变压器内部检验及吊装附件时，必需事先对所用工器具进行具体检验，造册登记；工作结束后按数收回，发觉短缺应立即查找，并汇报领导。 （2）进入变压器内部检验时，应有专员监护，且通风照明必需良好，安全照明电压为12伏；要具体检验参与内检人员更衣情况，不合格者，严禁参与内检，工作时注意防滑和碰撞，其它人员不得随意爬上变压器。 （3）在变压器内部工作人员，除使用造册登记工器具外，不得随意携带任何金属物件，工作中应随时注意预防螺栓、螺帽、垫片及工具等掉入内部。 （4）使用吊车吊装时，应设专员指挥，吊车司机必需明确信号，明确责任权限，不得混淆。 （5）起吊物件绑挂应由专员负责，所用起吊绳索由使用人做外观检验，物件稍离地面后加荷重试验，经证实物件绑挂牢靠，制动良好，吊车稳定后，方可继续起吊，起吊应平稳，不得有碰撞现象。 （6）主变压器内检区域应加装临时围栏或警告绳，非工作人员严禁入内，区域内严禁吸烟，随时注意防火，工作人员必需戴好安全帽。四、高压电器安装： 1、熟读设计文件及产品技术文件，务必熟悉该产品安装方法及其安装质量4要求。 2、了解拟安装电器设备重量及其吊装方法，准备好对应起吊设备及工具。 3、拟安装电器设备在吊装就位前，应先认真查对对应基础支架、预埋件、预留孔等是否满足设计要求，安装孔、预埋螺栓尺寸是否和产品安装尺寸相匹配。 4、安装后电器设备应固定牢靠，电气连接可靠且接触良好，充油、充气部件应无渗漏，导电触头表面应平整、清洁、无裂纹、无脱焊或松动，触头间应接触紧密，接触压力均匀，且符合产品技术要求。 5、对应操动机构、传动装置、辅助开关闭锁装置，应安装牢靠，动作灵活可靠，位置指示正确。油漆应完整，相色标志正确，接地良好。 6、GIS（SF6）组合电器应在厂方（或代理商）人员指导下进行安装。 7、电容器式电压互感器必需依据产品成套供给组件编号进行安装，不得交换。 8、高压电器安装应严格实施对应施工及验收规范。 （1）瓷件设备开箱应小心谨慎，手锤、撬扛要掌握好方向，预防损坏瓷件。 （2）吊绳绑扎位置要合适，预防因绑扎位置不妥引发倾斜或翻倒。 （3）拟吊装设备挂好吊绳后，应绑好拦腰及控制方向绳方可起吊。 （4）重物吊离地面10厘米时，应加荷重试验，检验各部绳索，确定无误后，方可继续起吊。（5）设备吊装过程中，要保持和非吊物有一定距离，预防碰撞损坏设备及瓷件。 （6）安装瓷件时，紧固法兰螺栓应由专员负责，并按对角受力次序均匀柠紧，以防受力不均匀折断瓷件或法兰，有力矩要求时，应使用力矩板手，使用开口板手要预防滑脱伤及设备或人员。 （7）严禁用瓷件作为吊装挂点。 （8）吊装设备要有专员指挥，必需时应设安全监护人。 （9）设备安装中所搭设脚手架应符合对应安全要求。 （10）工作人员必需戴安全帽，不得穿高跟鞋、凉鞋或赤脚进入施工现场。 （11）对六氟化硫电器，应遵守水电部生产司“SF6气体绝缘变电站运行维修守则”，采取安全方法，严防中毒。（12）按施工图纸具体审核全部金具，材料是否符合设计要求。五盘柜安装及二次回路接线 认真阅读二次部分设计文件及产品技术文件，搞清全所配电装置微机保护原理及调试方法。搞清二次设备结构特点及其对安装，调试要求。 按施工图纸，认真查对到场设备和器材型号、规格、数量是否符合设计要求，发觉问题立即汇报项目经理。 直流系统在安装调试前，应具体了解产品安装调试方法，认真安装调试且应配合远动班做好遥信部分安装调试，确保无人值守站直流系统安全可靠运行。 所用电系统应注意容量是否足够，确保所用电安全、可靠运行。 盘柜及二次回路施工应符合对应盘柜及二次回路接线施工及验收规范。 安全注意事项：（1） 盘柜等在搬运和安装时应采取防震、防潮、预防框架变形和油漆面受损方法，还应预防碰伤手、脚。（2） 开关柜就位时，沟、洞要搭设人行跳板，移动盘、柜时应有足够人力，统一指挥，预防傾倒伤人或损坏设备。（3） 对重心偏移一侧盘、柜，在未安装固定好之前，应有预防倾倒方法。（4） 采取焊接固定盘、柜者，焊接时应有预防烧坏电缆及设备防护方法，本工程尽可能采取螺丝固定，以求美观。（5） 盘、柜一经带电（交流电送到盘上，蓄电池已充电等），要在合适部位设置遮栏、警告牌，预防触电或误操作。（6） 施工中使用电动工具应有绝缘手柄，且有良好接地和装设漏电保安器等安全方法。（7） 割剥电缆护层时，电缆应平放，下垫木板，割剥时应预防损伤绝缘及芯线，预防刀锯伤人。
