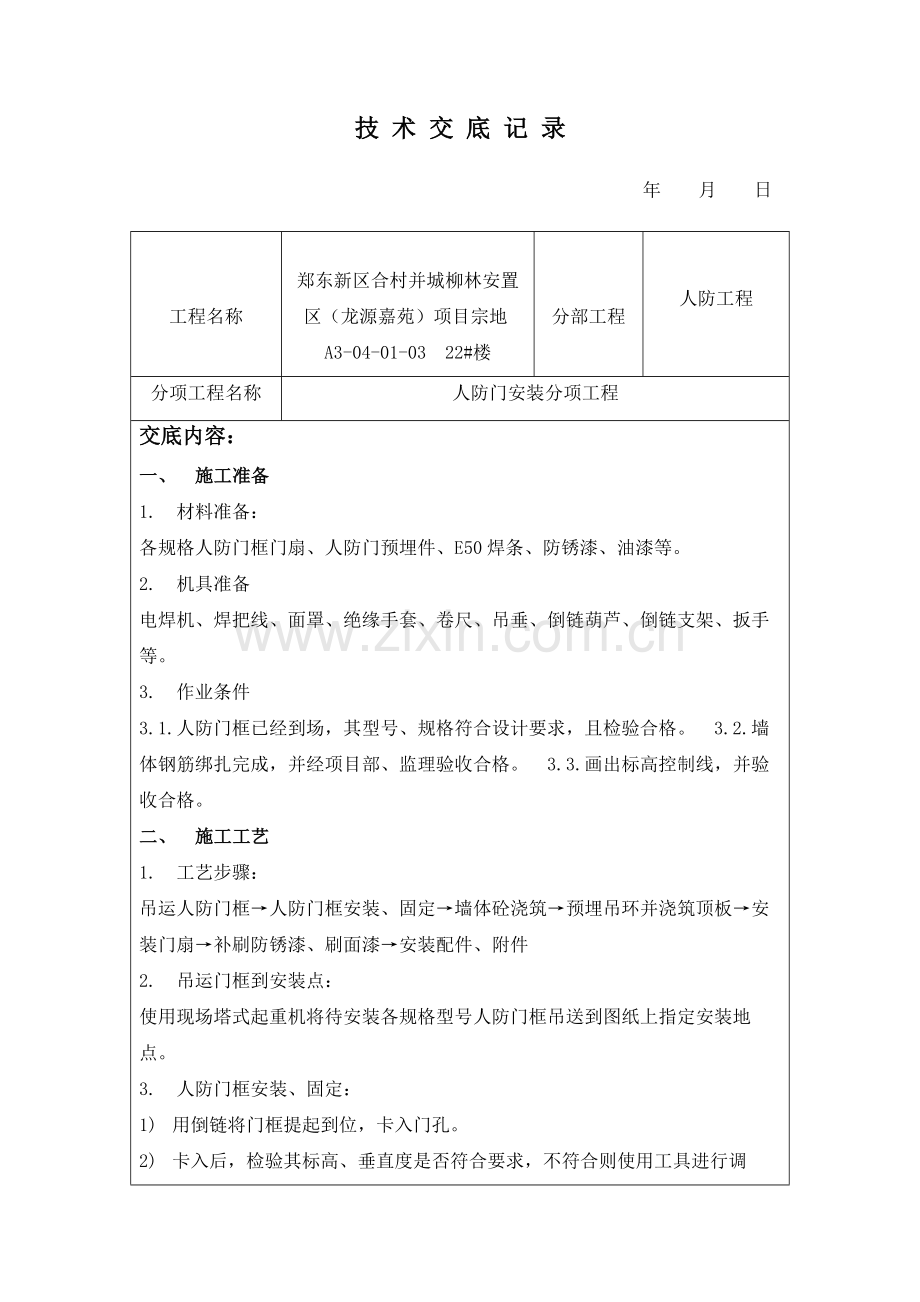

技 术 交 底 记 录
年 月 日

工程名称

郑东新区合村并城柳林安置区（龙源嘉苑）项目宗地A3-04-01-03 22#楼

分部工程
人防工程
分项工程名称
人防门安装分项工程
交底内容：
一、 施工准备
1. 材料准备：
各规格人防门框门扇、人防门预埋件、E50焊条、防锈漆、油漆等。
2. 机具准备
电焊机、焊把线、面罩、绝缘手套、卷尺、吊垂、倒链葫芦、倒链支架、扳手等。
3. 作业条件
3.1.人防门框已经到场，其型号、规格符合设计要求，且检验合格。 3.2.墙体钢筋绑扎完成，并经项目部、监理验收合格。 3.3.画出标高控制线，并验收合格。
二、 施工工艺
1. 工艺步骤：
吊运人防门框→人防门框安装、固定→墙体砼浇筑→预埋吊环并浇筑顶板→安装门扇→补刷防锈漆、刷面漆→安装配件、附件
2. 吊运门框到安装点：
使用现场塔式起重机将待安装各规格型号人防门框吊送到图纸上指定安装地点。
3.  人防门框安装、固定：
1) 用倒链将门框提起到位，卡入门孔。
2) 卡入后，检验其标高、垂直度是否符合要求，不符合则使用工具进行调整。

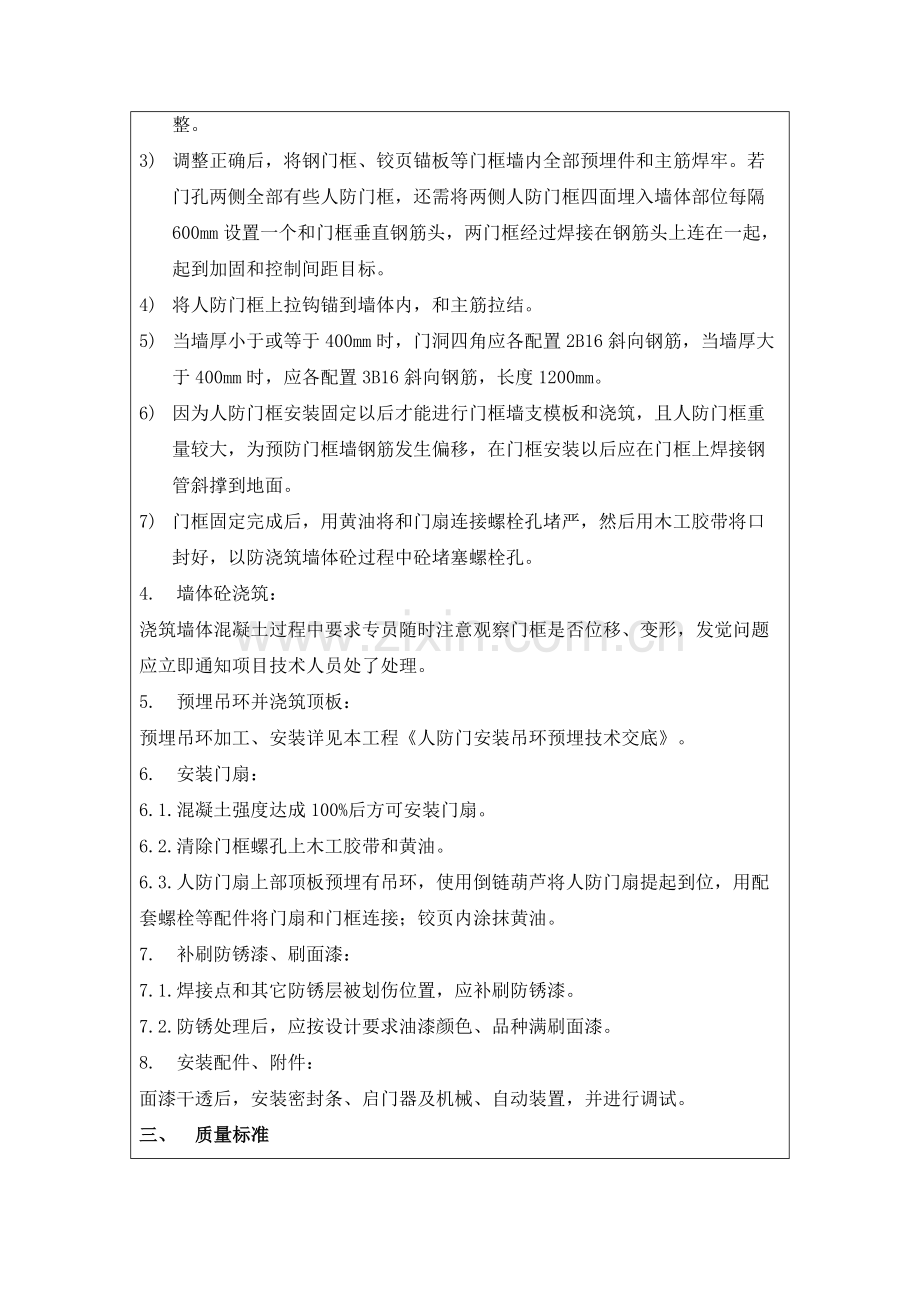

3) 调整正确后，将钢门框、铰页锚板等门框墙内全部预埋件和主筋焊牢。若门孔两侧全部有些人防门框，还需将两侧人防门框四面埋入墙体部位每隔600mm设置一个和门框垂直钢筋头，两门框经过焊接在钢筋头上连在一起，起到加固和控制间距目标。
4) 将人防门框上拉钩锚到墙体内，和主筋拉结。
5) 当墙厚小于或等于400mm时，门洞四角应各配置2B16斜向钢筋，当墙厚大于400mm时，应各配置3B16斜向钢筋，长度1200mm。
6) 因为人防门框安装固定以后才能进行门框墙支模板和浇筑，且人防门框重量较大，为预防门框墙钢筋发生偏移，在门框安装以后应在门框上焊接钢管斜撑到地面。
7) 门框固定完成后，用黄油将和门扇连接螺栓孔堵严，然后用木工胶带将口封好，以防浇筑墙体砼过程中砼堵塞螺栓孔。
4. 墙体砼浇筑：
浇筑墙体混凝土过程中要求专员随时注意观察门框是否位移、变形，发觉问题应立即通知项目技术人员处了处理。
5.  预埋吊环并浇筑顶板：
预埋吊环加工、安装详见本工程《人防门安装吊环预埋技术交底》。
6. 安装门扇：
6.1.混凝土强度达成100%后方可安装门扇。
6.2.清除门框螺孔上木工胶带和黄油。
6.3.人防门扇上部顶板预埋有吊环，使用倒链葫芦将人防门扇提起到位，用配套螺栓等配件将门扇和门框连接；铰页内涂抹黄油。
7. 补刷防锈漆、刷面漆：
7.1.焊接点和其它防锈层被划伤位置，应补刷防锈漆。
7.2.防锈处理后，应按设计要求油漆颜色、品种满刷面漆。
8. 安装配件、附件：
面漆干透后，安装密封条、启门器及机械、自动装置，并进行调试。
三、 质量标准
1. 主控项目：
1.1.防护门、防护密闭门、密闭门安装：
1) 门扇上下铰页受力均匀，门扇和门框贴合严密，门扇关闭后密封条压缩量均匀，严密不透气。
2) 门扇启闭比较灵活，门锁活动比较灵敏，门扇外表面标有闭锁开关方向。
3) 门扇能自由开到终止位置。
4) 门扇零部件齐全，无锈蚀，无损坏。
5) 密封条接头应采取45°坡口搭接，每扇门密封条接头不得超出2处。密封条应固定牢
靠，压缩均匀；局部压缩量许可偏差不应超出设计压缩量20%。
1.2.防爆波悬摆活门安装：
1)  底座和胶板粘贴应牢靠、平整、其剥离强度不小应于0.5MPa。
2) 悬板关闭后底座胶垫贴合应严密。
3) 悬板应启闭灵活，能自动开启到限位座。
4) 闭锁定位机构应灵活可靠。
2. 通常项目：
2.1.人防门表面涂饰油漆种类、颜色、涂刷遍数应符合设计要求。 2.2.门扇表面应平整、简练、无返锈、无划痕、无碰伤。
3.  许可偏差：
表1 钢筋混凝土门扇安装许可偏差
项目
许可偏差（mm）
门扇和门框贴合
L≤
2.5
＜L≤3000
3
3000＜L≤5000
4
L＞5000
5
注：L----门孔长边尺寸（mm）。

表2钢结构门扇安装许可偏差

项目

许可偏差（mm）
门扇和门框贴合
L≤
2
＜L≤3000
2.5
3000＜L≤5000
3
L＞5000
4
注：L----门孔长边尺寸（mm）

表3 防爆波悬摆活门、防爆超压排气活门安装许可偏差

项目

许可偏差（mm）
防爆波悬摆活门
坐标
10
标高
±5
框正、侧面垂直度
5
防爆超压排气活
门
坐标
10
标高
±5
框正、侧面垂直度
5
四、 注意事项
1. 成品保护：
1.1.人防门进场后，应垫平放稳，用苫布盖好，严禁乱堆乱放，预防变形、生锈。并挂牌标明其规格、型号和安装位置。
1.2.人防运输时，应采取保护方法，避免挤压、磕碰、划伤面层。
2. 应注意质量问题：
2.1.门扇和门框现场存放应垫平，并保护好漆膜。安装时不得生砸硬撬，避免出现变形、划伤问题。
2.2.人防门进场后应将门框、门扇按规格编号，并将门扇上密封条和固定螺钉拆下，按编号用袋包裹入库存放，方便以后安门扇是使用，预防现场长时间存放、丢失和损坏。
2.3.安装时应先检验铰页转动是否灵活，再调整各铰页轴到同一直线上，然后找好垂直方正再将门扇和门框固定。以防造成门扇开启不灵活。
2.4.人防门安装过程中，焊接、调整、找方等工作必需仔细认真，焊渣、药皮必需清理洁净，焊接处应锉平，并进行防锈处理。以免造成观感质量差或返锈。
3. 安全、环境保护方法：
3.1.现场运输、安装过程中，必需有专员指挥，统一号令，严禁门扇挤压、碰伤人。
3.2.电、气焊施工，操作人员应持证上岗，并到相关部门开火证，施工时应准备好消防器材，设专员看火。
3.3.现场用电应符合国家现行标准《施工现场临时用电安全技术规程》JGJ46要求。
3.4.施工完成，由值班电工将临时电源切断，严禁出现下班后设备带电和非电工操作问题。
3.5.人防门报装材料，应立即清理回收，保持现场整齐。
3.6.油漆在运输过程中不得遗洒，以免污染环境。

技术责任人

交底人

接收人
