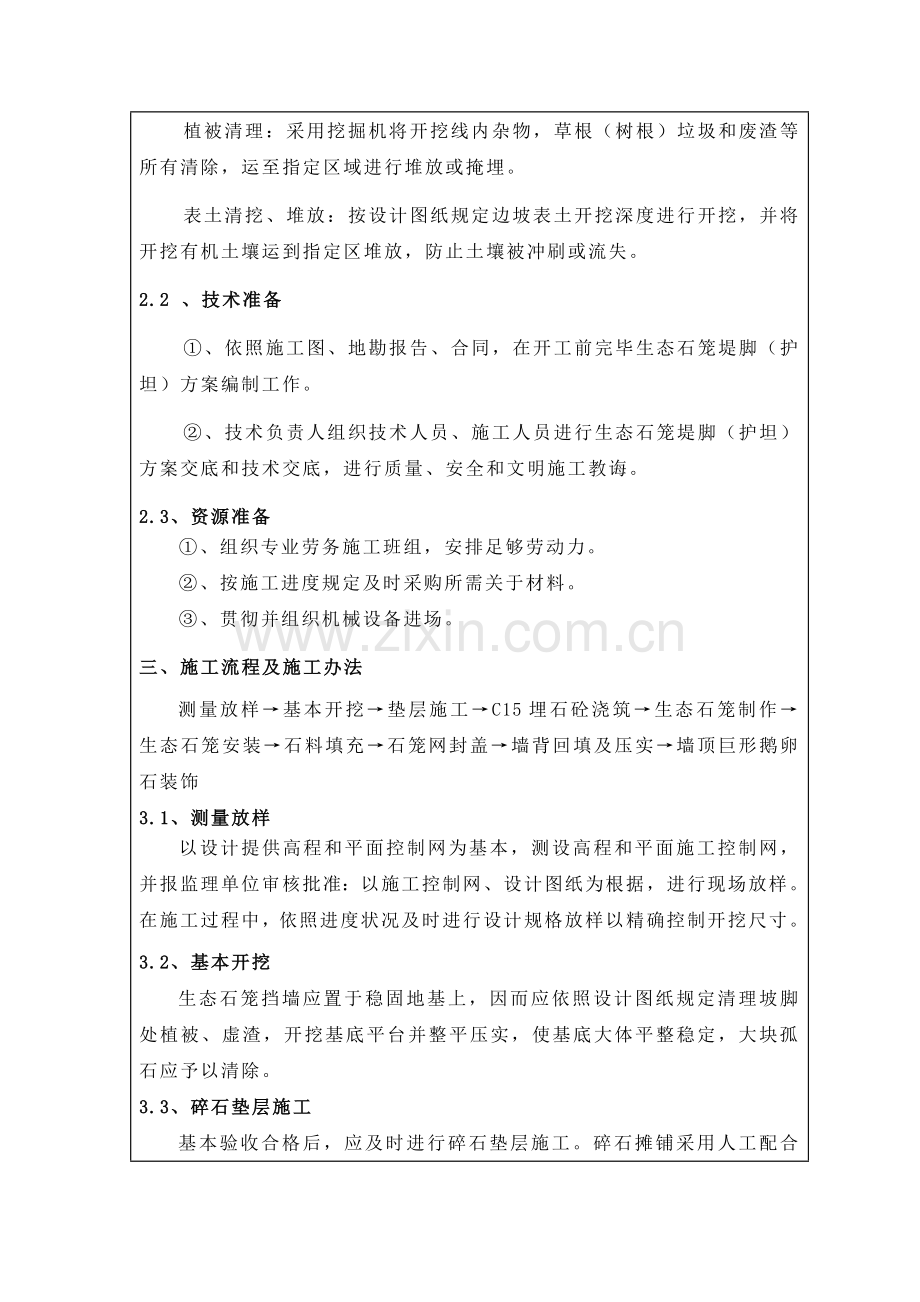

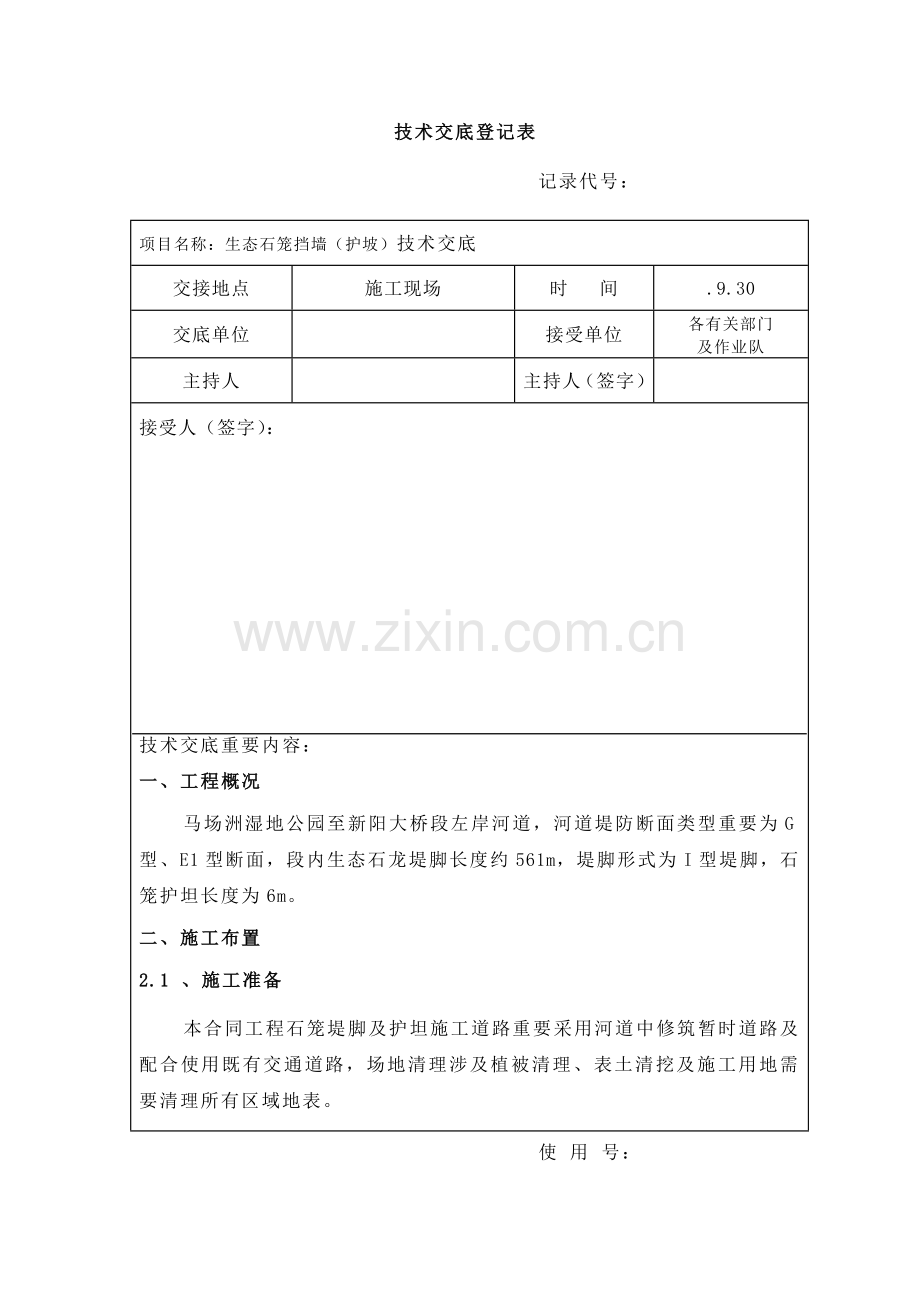

技术交底登记表记录代号：使 用 号：项目名称：生态石笼挡墙（护坡）技术交底交接地点施工现场时 间.9.30交底单位接受单位各有关部门及作业队主持人主持人（签字）接受人（签字）：技术交底重要内容：一、工程概况马场洲湿地公园至新阳大桥段左岸河道，河道堤防断面类型重要为G型、E1型断面，段内生态石龙堤脚长度约561m，堤脚形式为I型堤脚，石笼护坦长度为6m。二、 施工布置2.1 、施工准备本合同工程石笼堤脚及护坦施工道路重要采用河道中修筑暂时道路及配合使用既有交通道路，场地清理涉及植被清理、表土清挖及施工用地需要清理所有区域地表。植被清理：采用挖掘机将开挖线内杂物，草根（树根）垃圾和废渣等所有清除，运至指定区域进行堆放或掩埋。表土清挖、堆放：按设计图纸规定边坡表土开挖深度进行开挖，并将开挖有机土壤运到指定区堆放，防止土壤被冲刷或流失。2.2 、技术准备、依照施工图、地勘报告、合同，在开工前完毕生态石笼堤脚（护坦）方案编制工作。、技术负责人组织技术人员、施工人员进行生态石笼堤脚（护坦）方案交底和技术交底，进行质量、安全和文明施工教诲。2.3、资源准备、组织专业劳务施工班组，安排足够劳动力。、按施工进度规定及时采购所需关于材料。、贯彻并组织机械设备进场。三、 施工流程及施工办法 测量放样基本开挖垫层施工C15埋石砼浇筑生态石笼制作生态石笼安装石料填充石笼网封盖墙背回填及压实墙顶巨形鹅卵石装饰3.1、测量放样以设计提供高程和平面控制网为基本，测设高程和平面施工控制网，并报监理单位审核批准：以施工控制网、设计图纸为根据，进行现场放样。在施工过程中，依照进度状况及时进行设计规格放样以精确控制开挖尺寸。3.2、基本开挖生态石笼挡墙应置于稳固地基上，因而应依照设计图纸规定清理坡脚处植被、虚渣，开挖基底平台并整平压实，使基底大体平整稳定，大块孤石应予以清除。3.3、碎石垫层施工基本验收合格后，应及时进行碎石垫层施工。碎石摊铺采用人工配合机械进行摊铺，摊铺碎石级配应分部均匀一致，无明显颗粒分离现象。摊铺完毕后采用小型压实机具进行碾压。3.4、C15埋石砼浇筑垫层施工完毕后，及时进行埋石砼浇筑。模板安装：安装模板前，按构造物外形尺寸测量放样，多方向设立控制点，以便校正。砼浇筑：埋石砼混凝土强度为C25，埋石率为20%，施工时需要先铺一层砼，再铺一层块石，然后通过振捣密实使块石沉入砼中，埋石用块石尺寸不得不不大于一次浇筑砼块体尺寸1/3，石料摆放要均匀排列，大头朝下，小头朝上，且石料纹理与受力方向垂直，石料间距不不大于10cm，与四周模板间距不不大于15cm。3.5、生态石笼制作生态石笼网箱采用机械设备编织六边形格网编制而成，在施工现场用石头填充，构成具备柔性、透水性及整体性构造。生态石笼由隔板隔成若干单元格，为了加强生态石笼构造强度，所有网笼边端采用直径更大钢丝。生态石笼材质及规格规定如下：、石笼网箱采用GT825，网孔80100mm，网丝直径2.5mm，边丝直径3.2mm，绑扎丝2.2mm，组合丝直径2.5mm；、石笼护坦采用GT822，网孔80100mm，网丝直径2.2mm，边丝直径2.7mm，绑扎丝2.2mm，组合丝直径2.5mm；、钢丝抗拉强度：350MPa500MPa；、钢丝断裂伸长率：10%（编制前），8%（编制后）；、别的技术参数详见设计图纸。3.6、生态石笼安装平整：同一层面应大体砌筑平整，相邻石笼高差不应不不大于40cm。顶面填充石料宜恰当高出网箱，且必要密实、空隙处宜以小碎石填塞；同步均匀地向同层各箱格内投料，禁止将单格网箱一次性投满，每层投料厚度控制在20cm左右。稳定：石块安装必要自身稳定，大面朝下，恰当摇动或敲击，使其平稳。石笼内石料必要表面坚硬、质地清洁，有圆角，耐久且抗风化强，直径宜不不大于石笼网孔。每施工完一层石笼后，同步跟着回填并夯实，保证石笼稳定性，夯实要达到设计规定。在施工完一层石笼后，现场先进行检查合格后才可进行第二道工序施工。连接：上下左右绑扎锚固连接可靠。特别要连接自然，中间加2根8字形拉结绑丝。错缝：同一砌筑层内，相邻石笼应错缝砌筑，不得存在顺向通缝。上下相邻石笼也应错缝搭接，避免竖向通缝。在进行第二层网箱施工时，要按照设计图纸坡度进行叠级摆放，上层网箱和下层网箱要错开叠砌，按设计规定进行上层网箱与下层网盖联结绑扎，并固定好网箱与下层箱体位置，才可进行投放填充石料。3.7、石笼网封盖、封盖必要在顶部石料砌磊平整基本上进行。、必要使用封盖夹固定每端相邻节点后，再加以绑扎。、封盖与石笼，应每相隔25cm绑扎一道。3.8、墙背土体回填及压实石笼挡墙封盖完毕后，按设计规定对墙背进行回填，回填施工前应排水台背积水，墙背回填材料应优先选用砂砾等透水性好材料，最大粒径不大于5cm，含水量按最佳含水量控制。墙背回填压实采用小型夯实机具进行压实，每层厚度按10cm控制。3.9、墙顶巨型卵石装饰待石笼挡墙及石笼护坡施工完毕后，沿石笼护坡至挡墙顶面铺设一层巨型卵石，巨型卵石规格40cm，巨型卵石表面坚硬，质地清洁。 石笼挡墙大样图详见下图所示： 四、 质量保证办法 4.1、生态石笼质量规定建立健全完整质量保证体系，实行全面质量管理。工程质量检测人员所需资质条件以及工程质量检查职责范畴、工作程序、事故解决、数据解决等规定、均应符合水运工程质量检查原则(JTS+257-)规定。应保证检测成果、材料检查资料真实性，禁止伪造或任意舍充成果和资料；质量检测记录应妥善保存，禁止涂改或自行销毁。生态石笼防护工程质量应涉及内在质量和外观质量。必要在第一道工序进行自检、抽查合格后，方可继续下道工序。质量检测部位应有代表性，且应均匀分布，不得随意挑选。隐蔽工程验收应会同监理一起检查，验收合格后进行下道工序。4.2、材料质量规定（1）生态石笼网规格质量应重点检查下列内容：石笼网材料化学性能，力学指标符合设计规定； 网孔孔径与否符合规定。（2）填充料质量及规格应重点检查下列内容：填充料质量；填充料粒径。4.3、生态石笼施工质量控制（1）检查生态石笼基面、高程、位置与否符合设计规定。（2）需地基解决、检查地基承载力与否满足规定。（3）检查石笼组拼装工艺、拼装程序与否符合规定。（4）抽查石笼组几何尺寸与否符合下列规定：高度（H）容许偏差：5%；宽度（B）容许偏差：+3%；长度（L）容许偏差：3%。（5）检查填充石料施工工艺，程序与否符合规定。（6）抽查笼箱基本面平整度与否符合容许偏差5cm规定。4.4、干砌体质量规定砌筑质量应达到如下规定:（1）平整：同一层面应大体砌平，相邻砌石高差应不大于2030mm。（2）稳定：石块安顿必要自身稳定，大面朝下，恰当摇动或敲击，使其平稳。（3）密实：禁止石块间有大缝隙，应用小块石夹垫。（4）错缝：同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝，上下相邻砌筑石块，也应错缝搭接，避免竖向通缝，必要时，可每隔一定距离。 （5）砌体工程施工质量验收规范-GB50203-规定其她 规定。4.5、质量保证办法、施工全过程都要实行质量员跟踪管理，逐道工序都要把住质量关，前道工序质量达不到质量规定，后道工序不准施工。、施工时石笼应对的选定降水、排水办法，做好挖、填平衡计算，并合理进行施工调配。、施工过程中，应派人复核石笼面标高。五、 安全保证办法 依照工程地处地形、坡面条件，制定现场切实可行安全防护办法，防止为主，控制不安全因素。本防护工程项目所处坡积层松散、临近河流，存在很大安全隐患，在施工中，要仔细安排，加强安全意识教诲，牢固树立安全第一思想。在各施工现场设立安全警示标志，当钢筋石笼砌筑作业时，派专职安全员进行现场指挥协调，避免安全事故发生。定期召开安全会议，适时分析安全状况，及时解决安全生产中所存在问题，并及时整治。六、 环保及文明施工制定环保办法，并保证办法详细、实用，符合现场规定。加强水土保持工作，将生态保护放在首位，最大限度保护树木和植被，减少破坏生态环境，禁止随意扩大占地面积。加强宣教，提高参工人员文明施工意识。依照本工程实际状况，对作业队负责人提出明确规定，制定有关规章制度，保证文明施工现场管理有章可循，做到事事有人负责，处处有人管理。七、 雨季施工保证办法掌握天气预报和气候趋势及动态，施工过程注意记录本地气象部门气象预报，以利安排施工并做好防止和准备工作。机械设备及材料存储应选取适当场地并做好防水、防雨工作。天气好时要加班加点，雨天补休。施工用电严格管理，并有防雨和防漏电办法。编制： 复核： 批准： 9月30日
