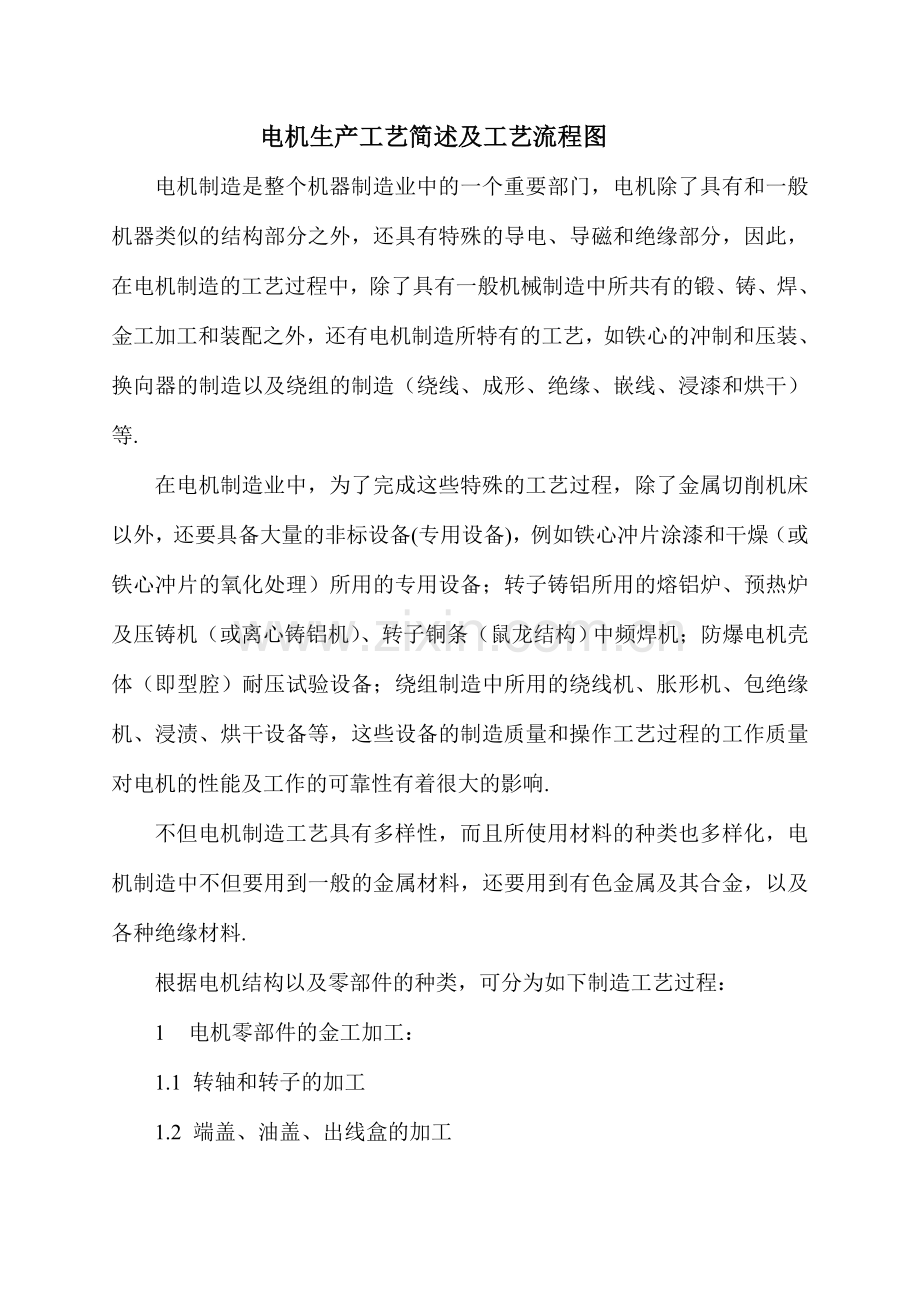

电机生产工艺简述及工艺流程图
电机制造是整个机器制造业中的一个重要部门，电机除了具有和一般机器类似的结构部分之外，还具有特殊的导电、导磁和绝缘部分，因此，在电机制造的工艺过程中，除了具有一般机械制造中所共有的锻、铸、焊、金工加工和装配之外，还有电机制造所特有的工艺，如铁心的冲制和压装、换向器的制造以及绕组的制造（绕线、成形、绝缘、嵌线、浸漆和烘干）等.
在电机制造业中，为了完成这些特殊的工艺过程，除了金属切削机床以外，还要具备大量的非标设备(专用设备)，例如铁心冲片涂漆和干燥（或铁心冲片的氧化处理）所用的专用设备；转子铸铝所用的熔铝炉、预热炉及压铸机（或离心铸铝机）、转子铜条（鼠龙结构）中频焊机；防爆电机壳体（即型腔）耐压试验设备；绕组制造中所用的绕线机、胀形机、包绝缘机、浸渍、烘干设备等，这些设备的制造质量和操作工艺过程的工作质量对电机的性能及工作的可靠性有着很大的影响.
不但电机制造工艺具有多样性，而且所使用材料的种类也多样化，电机制造中不但要用到一般的金属材料，还要用到有色金属及其合金，以及各种绝缘材料.
根据电机结构以及零部件的种类，可分为如下制造工艺过程：
1 电机零部件的金工加工：
1.1 转轴和转子的加工
1.2 端盖、油盖、出线盒的加工

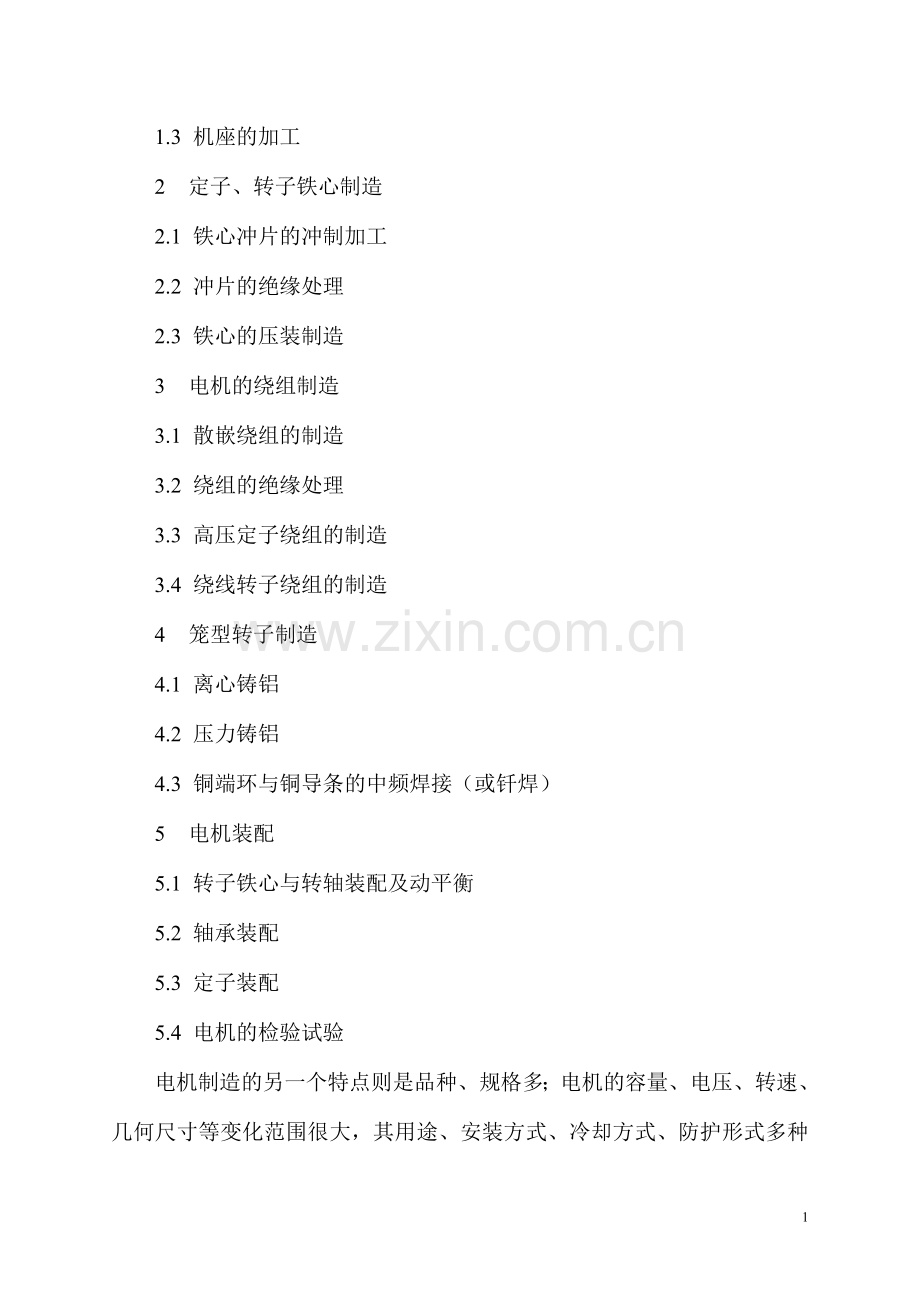

1.3 机座的加工
2 定子、转子铁心制造
2.1 铁心冲片的冲制加工
2.2 冲片的绝缘处理
2.3 铁心的压装制造
3 电机的绕组制造
3.1 散嵌绕组的制造
3.2 绕组的绝缘处理
3.3 高压定子绕组的制造
3.4 绕线转子绕组的制造
4 笼型转子制造
4.1 离心铸铝
4.2 压力铸铝
4.3 铜端环与铜导条的中频焊接（或钎焊）
5 电机装配
5.1 转子铁心与转轴装配及动平衡
5.2 轴承装配
5.3 定子装配
5.4 电机的检验试验
电机制造的另一个特点则是品种、规格多；电机的容量、电压、转速、几何尺寸等变化范围很大，其用途、安装方式、冷却方式、防护形式多种多样，因此，在制造工艺上也不尽相同而各有其特点.
综上所述，电机产品及制造工艺流程不会对大气造成污染.
附：工艺流程图

宁夏鑫瑞特电机机械制造有限公司

二〇一四年五月二十八

1

线圈绕制
嵌线
耐压检验(包括匝间)
绝 缘
处 理

定子压装
定子铁
心检验
定 子铁心冲片叠压
绕 线
整形接线
机座
检验
附图1 单相鼠笼铸铝转子异步电动机生产工艺流程图

转子
检验
转子套轴承
合成
耐压检验(包括匝间)
包

装
端盖
检验
整机外
观检验
轴伸 防锈
出厂检验
钉铭牌
装风叶风罩
装 出线盒
装接线板
喷表面漆
转子铁心冲片叠压
绕 线
转子铸铝
转轴加工
铁心压轴
转子加工
转子校动平衡
装电容器
装离心开关

附图 三相鼠笼铸铝转子异步电动机生产工艺流程图

定子压装

耐压检验(包括匝间)

线圈绕制
嵌线
整形接线
绝 缘
处 理

机座
检验
定 子铁心冲片叠压
绕 线
定子铁
心检验

转子校动平衡
转子
检验
转子铁心冲片叠压
绕 线

转子加工
铁心压轴
转子套轴承
转子铸铝
耐压检验(包括匝间)
合成

端盖
检验

转轴加工

喷表面漆
装 出线盒
装风叶风罩
钉铭牌

装接线板
出厂检验
轴伸 防锈
整机外
观检验
包

装
